25mm规格金属伺服喇叭结构件

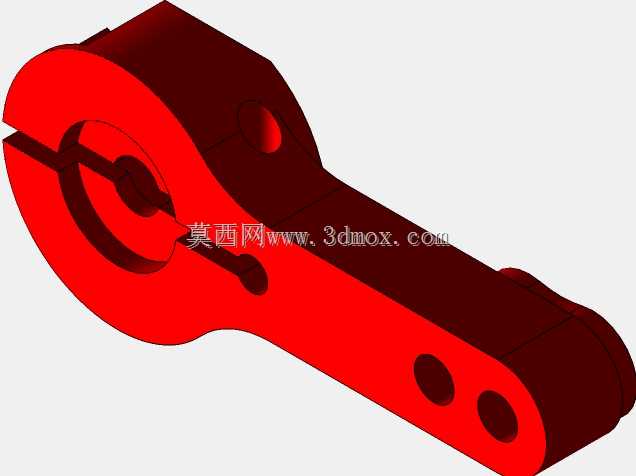

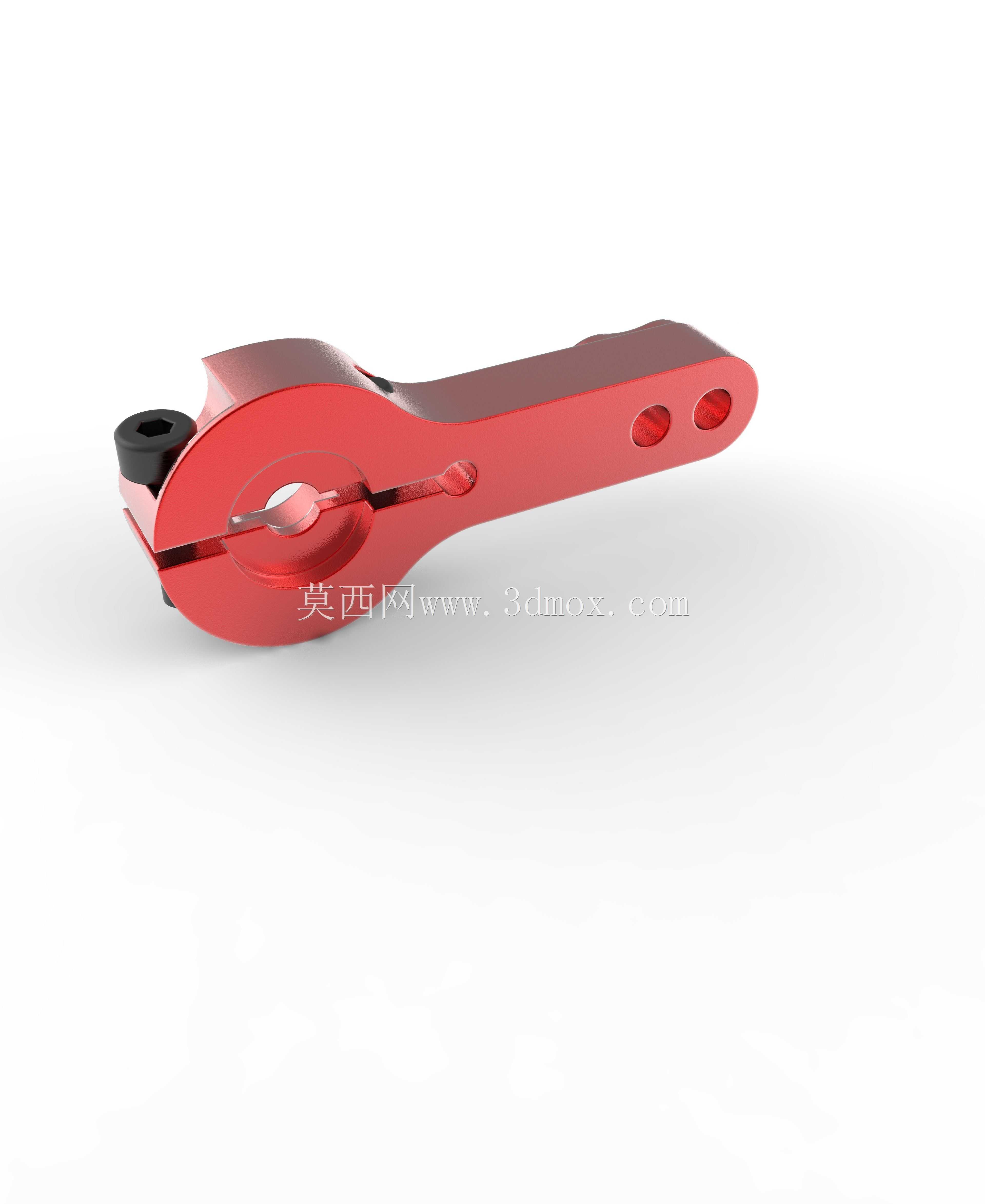

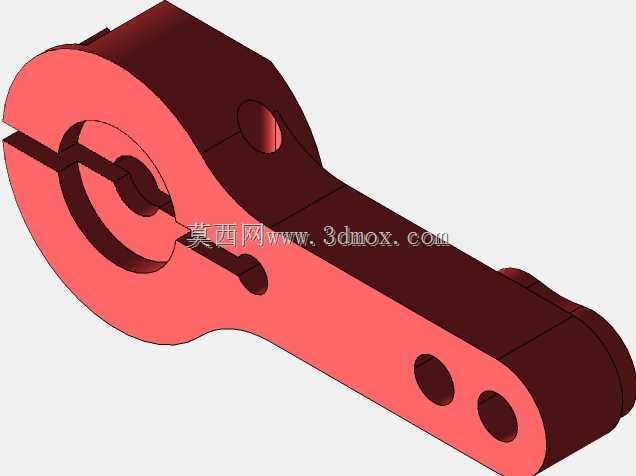

这款25mm长度的金属伺服喇叭，常被应用在小型伺服执行机构的力矩输出端，在桌面级自动化设备、小型航模舵机传动、精密工装夹具的锁止单元中都能见到这类构件的身影，它的核心作用是将伺服转轴的回转运动转化为指定行程的直线推拉或是摆角输出，相比塑料材质的同规格构件，金属材质的抗疲劳强度更高，在频繁往复动作的工况下不容易出现形变断裂的问题。从结构设计来看，构件主体采用一体式铣削成型的思路，靠近转轴安装端设置了带开口的抱紧夹槽，配合端部的锁紧孔位，可以直接夹紧在伺服舵机的输出齿盘上，不需要额外的转接法兰，安装时只需要将夹槽对准输出轴的定位平面，拧入锁紧螺丝就能实现无间隙的传动连接，能有效减少传动回程误差。构件的长臂部分做了等强度的截面优化，靠近转轴端的截面厚度更大，向末端逐渐过渡收窄，既保证了力矩传递过程中的结构刚性，又尽可能控制了整体重量，臂身上开设的两个镂空孔位，一方面是为了减轻构件自身的转动惯量，让伺服动作的响应速度更快，另一方面也可以作为外接连杆的安装点位，适配不同的传动连接需求。在安装边界上，构件整体回转半径控制在25mm范围内，安装时需要预留出臂身摆动的空间，避免和周边的线束、其他结构件产生运动干涉，抱紧端的内孔尺寸匹配标准微型伺服的输出轴径，锁紧螺丝的规格适配常规的内六角紧固件，不需要定制特殊的安装配件。这类构件在实际选型时，需要重点关注臂身的负载承受能力，金属材质的版本可以承受更大的推拉负载，在需要频繁启停、快速换向的传动场景中，一体式的结构不会出现拼接构件常见的松动问题，表面做的氧化处理也能提升构件的耐磨性能，长期往复动作下和外接连杆接触的位置不容易出现磨损旷量。设计这类构件时，需要重点核算抱紧夹槽的夹紧力，既要保证锁紧后和输出轴之间不出现打滑，也要避免夹槽开口过小导致安装时出现应力开裂，臂身的弧度设计也经过了力学优化，在传递大扭矩时应力会均匀分布在整个臂身上，不会在局部出现应力集中的薄弱点，末端的连接孔位做了倒角处理，方便外接销轴或者连杆的快速装配，也能减少装配过程中对零件表面的划伤。
