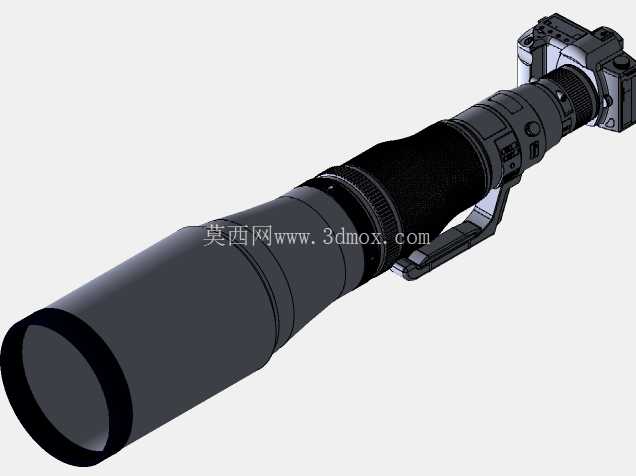

佳能5D4搭配600mmf4长焦镜头结构建模

本次建模还原的是专业级单反机身搭配大光圈超远摄定焦镜头的整套摄影设备结构，从工程视角拆解来看，整套设备的结构设计完全围绕远摄场景的刚性需求展开。首先从应用场景维度分析，这类大焦距定焦摄影设备主要服务于户外生态摄影、体育赛事远距离抓拍、航空航天地面观测、新闻现场远距离纪实等场景，这类场景的共性是拍摄者无法靠近被摄主体，需要依靠长焦距的光学结构压缩空间、拉近拍摄目标，同时f4的恒定大光圈可以在弱光环境下保证足够的进光量，提升快门速度避免画面糊片，这也对整套设备的结构稳定性、光学同轴度提出了极高要求。

从设备实际用途出发，建模过程中需要重点还原镜头与机身的卡口配合结构，佳能EF卡口的卡爪定位、电子触点排布、锁紧卡扣的行程都需要严格匹配实际尺寸，保证虚拟装配下镜头与机身的连接无干涉，电子触点的位置对应准确，还原真实设备的通讯连接逻辑。镜头部分的结构分层是建模的核心难点，600mm焦距的长焦镜头采用多组内对焦设计，从最前端的大口径保护镜片开始，依次是前组固定镜片、浮动对焦镜组、防抖镜组、后组转接镜片，每一组镜片的压圈、隔圈、镜筒配合公差都需要在模型中体现，镜筒内壁的消光螺纹结构也做了还原，这类结构的作用是减少镜筒内部的光线漫反射，避免画面出现眩光与鬼影，是光学镜头结构设计中必不可少的细节。

产品功能特性的还原上，镜头的脚架环结构做了精准复刻，这类大重量长焦镜头整体重量超过3公斤，仅靠机身卡口承重会导致卡口变形甚至断裂，因此脚架环设计在镜头的重心位置，快装板安装面与整套设备的重心重合，保证上架拍摄时的平衡，脚架环的旋转锁紧结构也做了还原，支持横拍竖拍快速切换，锁紧旋钮的位置、防滑齿的尺寸都参考实际设备做了等比例建模。镜头侧面的对焦模式切换拨杆、对焦距离限位拨杆、防抖模式开关、自定义功能按键的位置与凸起高度都符合人体工程学设计，实际使用时用户眼睛不离开取景器就可以通过盲操作完成功能切换，拨杆的阻尼槽结构在模型中也有体现，保证结构逻辑的真实性。镜身的防滑橡胶对焦环、变焦环（定焦镜头为对焦环）的橡胶纹理做了简化但保留了安装槽位，橡胶圈与镜筒的配合间隙控制在合理范围，还原实际装配的公差要求。

设计思路层面，整套设备的外形采用流线型过渡设计，镜头的遮光罩卡口采用卡口式连接而非螺纹式，方便拍摄时快速安装拆卸，遮光罩的内壁做了植绒消光结构的预留位，模型中体现了遮光罩的切口形状，对应长焦距镜头的遮光罩非圆形的设计特点，避免画面边角出现暗角。机身部分的手柄凸起深度、蒙皮覆盖范围、按键排布都参考人体工程学设计，手柄处的电池仓结构、存储卡插槽盖的开合位置、肩屏的凸起高度都做了还原，机身顶部的热靴接口、模式转盘、快门按键的尺寸都符合实际操作的行程要求，机身卡口的金属法兰距尺寸严格控制在44mm的佳能EF卡口标准值，这是保证镜头无限远合焦的核心尺寸边界，建模过程中对该尺寸做了重点校验，避免出现装配后光学后截距不符合要求的问题。

外形尺寸与安装边界方面，整套设备安装遮光罩后的总长度接近450mm，镜头最大直径约168mm，脚架环快装板的安装孔位符合标准阿卡快装板的尺寸规范，可以兼容市面上绝大多数专业三脚架的云台夹座。镜头前端的滤镜口径为52mm（插入式后置滤镜为52mm，前端大口径为保护镜位置），模型中预留了滤镜的安装槽位，前组镜片的压圈直径与滤镜螺纹尺寸匹配，保证虚拟状态下可以装配对应规格的滤镜配件。机身底部的快装板螺孔位置、电池仓的开合边界、机身侧面的数据线接口盖板位置都做了精准还原，接口盖板的橡胶塞厚度、开合铰链的位置都符合实际产品的防水防尘设计要求，这类专业级摄影设备都具备基础的防滴溅能力，接缝处的橡胶密封圈结构在模型的装配间隙中也做了体现，还原结构设计中的密封逻辑。

从结构强度设计来看，镜筒的主要承力部分采用镁合金材质的薄壁结构，模型中镜筒的壁厚控制在2-3mm之间，在保证结构刚性的前提下尽可能降低整体重量，镜头的脚架环位置做了局部加厚处理，承受整套设备上架时的主要载荷，避免长期使用出现形变。镜身上的便携背带环位置做了金属嵌件的结构预留，背带环的承重能力可以满足整套设备的悬挂需求，避免携带过程中出现断裂风险。对焦马达的安装位置在镜头后组附近，模型中预留了超声波马达的安装腔室，对应USM马达的环形结构尺寸，保证内对焦结构的镜组移动行程足够，实现全焦段（定焦为全对焦距离范围）的快速对焦。
