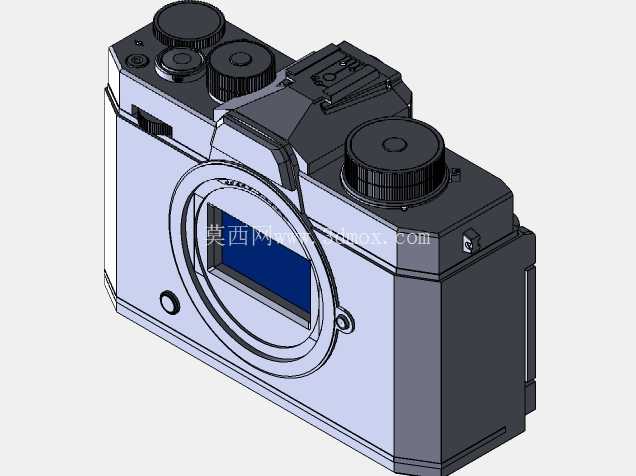

复古微单相机机身结构三维数模

本次呈现的是复古造型微单相机的机身结构三维数模，从结构设计维度完整还原了这类便携影像设备的壳体布局、操控部件排布与接口预留逻辑，可作为数码影像设备结构设计、外观手板打样、配件适配开发的参考基准。

从实际应用场景来看，这类机身结构数模可覆盖多个工程环节：在相机产品研发阶段，结构工程师可依托该数模校核内部元器件的堆叠空间，确认CMOS传感器、图像处理器、电池仓、存储卡槽等核心部件的安装位是否存在干涉，同时验证握持区域的人机工程学弧度是否符合日常单手握持、长时间拍摄的受力习惯；在第三方配件开发场景中，镜头转接环厂商、定制皮套厂商、快装板生产厂家可直接提取数模的安装接口尺寸、机身曲面轮廓数据，省去逆向扫描的工序，大幅缩短配件开发周期，避免因尺寸匹配偏差导致的配件装夹松动、贴合度不足等问题；在工业设计教学场景中，该数模也可作为消费类电子产品结构排布的典型案例，帮助学习者理解便携数码设备如何在紧凑空间内平衡功能集成、操控便利性与外观质感。

从设备实际用途出发，该机身作为可换镜头微单相机的核心承载结构，需要同时承担多重功能：一是为内部精密光学、电子元器件提供密闭的防护壳体，隔绝日常使用中的灰尘、飞溅水滴与外力磕碰，保护内部电路板与传感器不受损；二是为所有操控部件提供精准的安装定位，包括顶部的模式拨盘、快门按钮、曝光补偿拨轮，机身正面的镜头卡口锁定键，背面的屏幕安装位与按键组，确保每个操控件的按压行程、旋转阻尼都有对应的结构支撑，避免使用过程中出现按键塌陷、拨轮松动的问题；三是提供标准化的镜头安装接口，保证卡口的法兰距、卡爪定位精度符合镜头适配要求，确保更换不同镜头时的成像精度与通讯连接稳定性。

在产品功能特性的结构实现上，该数模完整还原了复古微单的核心设计细节：顶部的三个拨轮分别对应快门速度、感光度、曝光补偿三个核心拍摄参数的快速调节，每个拨轮的安装位都预留了阻尼结构的装配空间与档位定位弹片的安装槽，保证拨轮转动时的清晰档位反馈；机身正面的镜头卡口采用金属嵌件的设计逻辑，数模中预留了金属卡口的安装台阶与螺丝固定孔位，避免长期更换镜头导致的卡口磨损；机身侧面预留了数据接口、HDMI接口的防护盖安装位，防护盖与机身壳体的配合间隙控制在合理范围，既保证开合顺畅，又能实现日常使用的防尘防护；电池仓位于机身底部，数模中还原了电池仓盖的锁扣结构与电池定位筋，确保电池装入后不会出现晃动松脱，同时仓盖闭合后与机身底部保持齐平，避免放置在平面上出现晃动。

从设计思路来看，该机身采用了半包围式的壳体结构，将金属骨架内嵌在工程塑料外壳内部，既保证了整体结构强度，又能控制整机重量，满足便携拍摄的需求。外观设计上采用了经典胶片相机的复古线条，机顶做了平整化处理，机身正面的蒙皮区域做了内凹的贴合面，方便粘贴防滑蒙皮提升握持摩擦力，同时数模中所有的边角都做了R角过渡处理，既避免锐边带来的握持不适感，也能提升外壳注塑成型时的良品率，减少应力集中导致的壳体开裂问题。在内部结构的排布上，设计时优先将重量较大的电池、传感器组件布置在靠近机身卡口的中心位置，平衡安装镜头后的整机重心，避免头重脚轻影响手持拍摄的稳定性。

在外形尺寸与安装边界方面，该机身整体宽度控制在135mm左右，高度约85mm，厚度约45mm，属于便携微单的常规尺寸范畴，可轻松放入日常通勤的小包中。镜头卡口的安装基准面与机身前端面保持齐平，卡口的定位止口直径公差控制在0.02mm以内，保证镜头安装后的同轴度；机身底部的快装板安装孔采用标准1/4英寸螺纹孔，位置与机身重心重合，保证安装在三脚架上时的平衡；屏幕安装位的边框预留了0.1mm的双面胶粘贴间隙，确保屏幕装配后与边框贴合紧密，不会出现溢胶或缝隙过大的问题；所有操控按键的突出高度控制在1.5mm以内，既保证按压时的触感反馈，又避免日常携带时按键被意外挤压触发。数模中所有的装配止口、螺丝柱、定位筋都按照注塑件的设计规范做了拔模斜度处理，螺丝柱的根部做了加强筋连接，避免螺丝锁附时出现柱体断裂的问题，壳体之间的配合采用止口搭接结构，配合间隙控制在0.05mm，既保证装配后的缝隙均匀，又能提升壳体的整体刚性。
