富士能HF6X系列C卡口6mm工业镜头

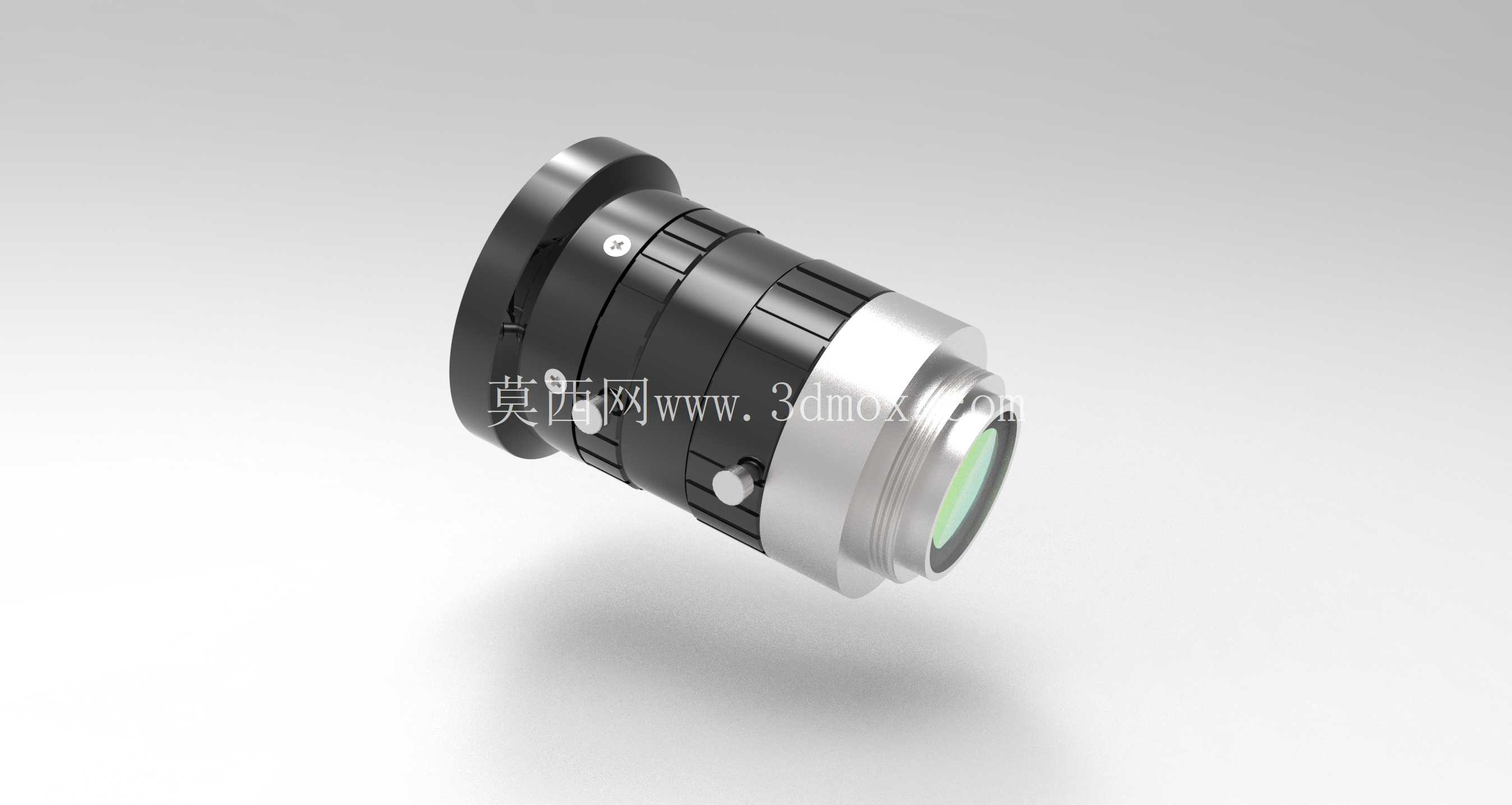

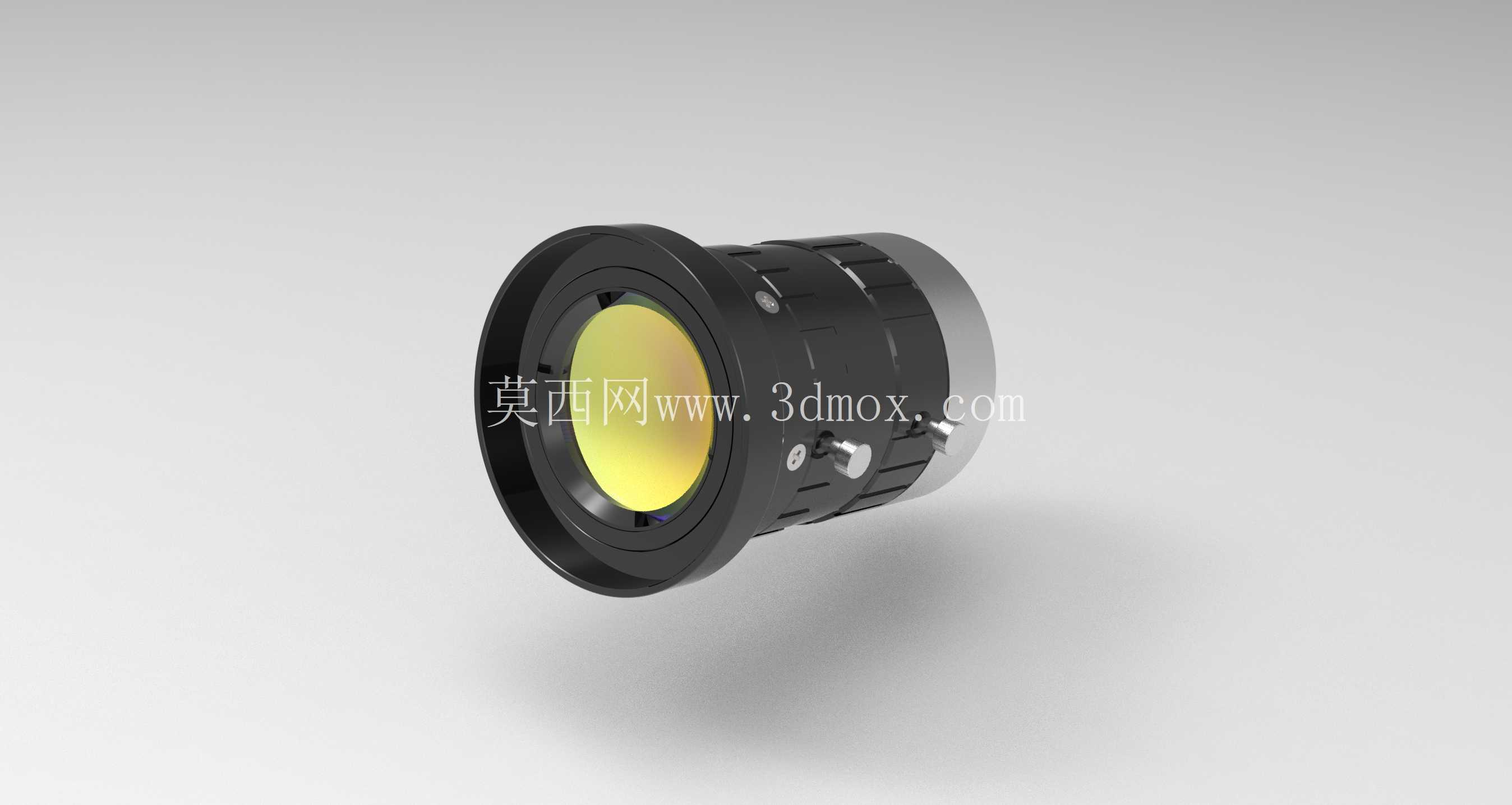

　　从结构设计逻辑来看，这款镜头的镜身采用分段式同轴装配结构，靠近卡口端的光学调焦环做了细密的防滑滚花处理，现场调试的时候戴劳保手套也能顺畅转动调整焦距，不会出现打滑拧不动的情况；镜身中段的锁紧拨块采用偏心凸轮锁紧结构，焦距调整到位之后拨下拨块就能牢牢锁定镜筒位置，避免设备运行过程中因为传送带振动、机架共振导致焦距偏移，出现成像虚焦的问题，这点在高速运行的在线检测设备上尤其重要，不少廉价镜头没有可靠的锁紧结构，设备跑半个月就得重新调焦，维护成本很高。光学性能层面，6mm的焦距属于短焦定焦镜头，水平视场角能覆盖到接近50度，在0.1m到无穷远的工作距离范围内都能保持相对均匀的成像分辨率，中心区域分辨率能匹配五百万像素级的工业相机，边缘视场的畸变量控制在0.1%以内，做尺寸测量的时候不会因为边缘畸变导致量测数据出现系统性偏差。镜身前端的滤镜螺纹采用标准M25×0.5规格，现场如果遇到强光环境、或者需要过滤特定波段的杂光，可以直接拧上对应规格的偏振镜、带通滤镜，不需要额外定制转接配件。这款C卡口6mm焦距的工业镜头，是机器视觉检测系统里的核心光学采集部件，日常在3C电子外观缺陷检测、食品包装字符识别、物流分拣条码扫描、精密零件尺寸量测这类场景里出镜率极高。做设备选型的时候，首先要卡的就是安装边界，这款镜头采用标准C型接口设计，接口螺纹规格为1英寸-32UN-2A，安装法兰到成像面的基准距离严格控制在17.526mm，不管是搭配面阵工业相机还是线阵扫描相机，只要是标准C口的机型都能直接适配，不需要额外加工转接环，能省掉不少机械结构改造成本。

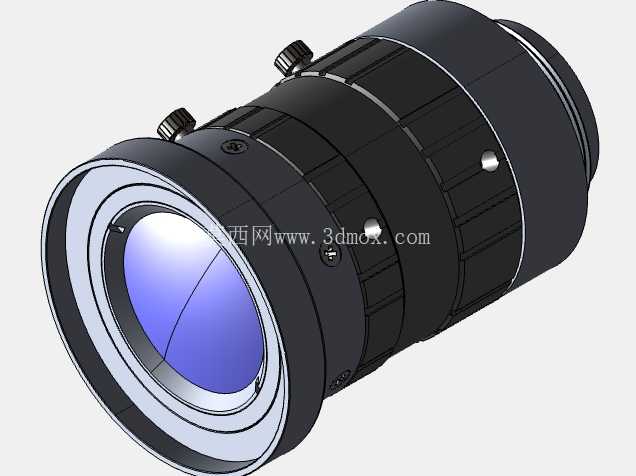

　　从外形尺寸来看，镜身最大外径控制在30mm以内，整体长度不到40mm，在多相机阵列排布的检测工位上，相邻相机之间的安装间距可以压到35mm以内，不会出现镜头互相干涉的情况，对于空间紧凑的多工位检测设备来说，小尺寸的镜身能给机械结构设计留出更多的排布余量。做三维建模的时候，这款镜头的所有配合尺寸都严格按照实物测绘还原，包括调焦环的转动行程、锁紧拨块的活动范围、接口螺纹的配合公差都做了精准复刻，在做设备整体装配仿真的时候，可以直接模拟镜头安装之后的视场覆盖范围，提前排查镜头和工件、光源、工装夹具之间的干涉问题，不用等到零件加工组装的时候才发现空间不够。

　　实际应用里，这类定焦工业镜头往往搭配环形光源、同轴光源使用，因为镜头的入瞳位置设计合理，搭配同轴光源的时候不会出现明显的中心亮斑，打光均匀性更好；在做高反光金属表面检测的时候，搭配低角度环形光也能避免镜头本身的反光干扰成像。镜身的外壳采用航空铝合金材质做黑色阳极氧化处理，一方面是减轻整体重量，单只镜头重量不到100g，安装在相机前端不会给相机安装座带来太大的负重，长时间运行也不会出现相机接口变形的问题；另一方面黑色氧化处理能减少镜身内部的杂光反射，避免光线在镜筒内壁多次反射形成眩光，影响成像的对比度。

　　镜头的前后镜片都做了多层增透镀膜，针对400-700nm的可见光波段透光率能达到99%以上，即使在低照度的检测环境下，也能保证足够的进光量，不需要刻意提高相机的增益导致画面噪点变多。在结构可靠性设计上，镜筒内部的镜片组采用隔圈压紧式装配，每一片镜片都有独立的隔圈定位，配合镜筒内壁的消光螺纹，能有效抑制内部杂光，同时镜片和镜筒之间的配合公差控制在0.01mm以内，即使在有轻微振动的工业现场，镜片也不会出现移位导致光轴偏移。调焦环的阻尼做了适中的调校，既不会太松导致一碰就跑焦，也不会太紧导致调试的时候拧不动，调试手感对于现场的设备调试人员来说非常友好。做设备布局设计的时候，除了要考虑镜头本身的安装尺寸，还要预留出调焦操作的空间，这款镜头的调焦环位于镜身中部，锁紧拨块在镜身侧面，安装的时候只要在侧面留出10mm左右的操作空间，就能完成焦距调整和锁紧操作，不需要把镜头拆下来调试，后期维护非常方便。对于做机器视觉设备的结构工程师来说，这类标准工业镜头的三维模型准确度直接影响整体设备的设计效率，精准的模型可以提前完成视场仿真、干涉检查、安装位布局，减少后期打样调试的改造成本，避免因为尺寸偏差导致的零件返工。
