多关节铰接连杆传动连接结构

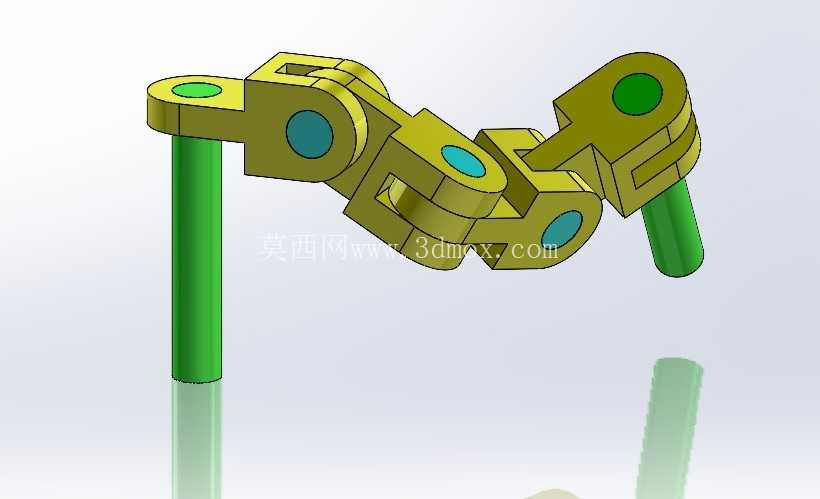

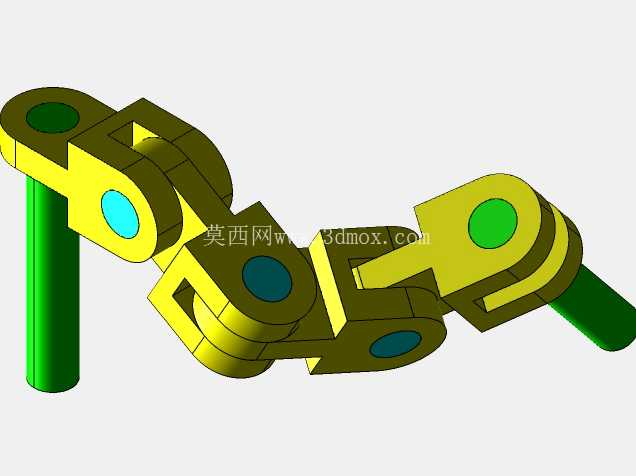

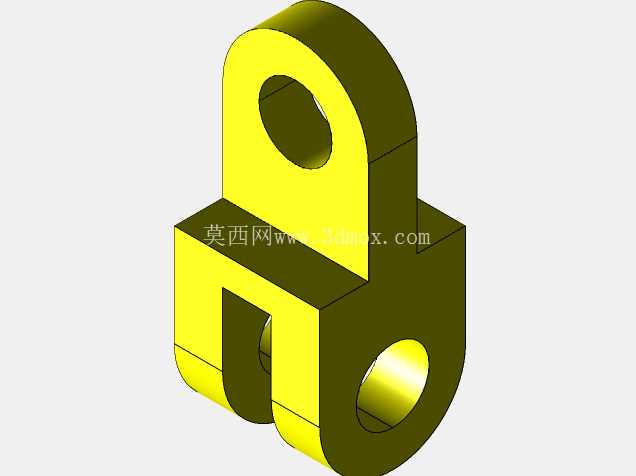

　　这套多关节铰接连杆结构，是机械传动系统里十分常见的运动传递单元，日常在轻工自动化输送线的姿态调整段、小型工装夹具的开合驱动端、教学实训用机械原理演示台架上都能见到这类结构的身影，核心作用是在两个固定安装点之间传递定角度范围内的往复摆动，同时适配安装基准存在小范围偏移的装配场景，避免刚性连接带来的装配应力憋卡问题。从结构设计逻辑来看，整个组件采用分段式铰接布局，三段异形连杆主体通过带衬套的销轴依次串联，两端的连杆端部预留了同轴的销轴安装孔，用来和外部设备的固定支座、驱动摆臂做连接，中间的两处铰接副都做了轴向限位结构，防止连杆摆动过程中销轴窜动脱出，每处铰接孔内都预留了衬套安装位，实际加工时可以根据负载等级选配铜基石墨衬套或者工程塑料耐磨衬套，降低铰接面的磨损速率，延长整套结构的维护周期。

　　两端的支撑立柱采用圆柱式结构，和端部连杆的安装孔采用间隙配合，装配时可以根据实际安装面的高度差调整立柱的插入深度，适配不同高度差的安装基准，立柱底部可以通过锁紧螺钉或者端面法兰固定在设备基座上，不需要额外加工复杂的安装定位槽，降低配套基座的加工难度。从安装边界尺寸来看，整套结构在完全伸直状态下的总长度适配常规小型工装的安装空间，铰接点的回转中心距经过反复校核，摆动过程中连杆外侧不会和周边相邻的结构件产生运动干涉，每段连杆的折弯角度经过运动仿真验证，在设计要求的摆动角度范围内，传动死点位置都做了规避，不会出现运动卡滞或者反向冲击的问题。

　　设计过程中特意将连杆主体的受力截面做了等强度优化，铰接孔周边做了局部加厚处理，避免长期交变载荷作用下孔位出现开裂变形，连杆非受力区域做了适当的挖槽减重，在保证结构刚性满足额定负载要求的前提下，尽可能降低整套运动组件的自身重量，减少驱动端的负载损耗。实际应用时，这套结构可以直接搭配小型摆动气缸或者舵机作为驱动源，用来实现料道挡板的开合、夹具压头的姿态切换、检测探头的位置调整等动作，铰接副的配合间隙可以通过销轴端部的锁紧螺母微调，既保证摆动过程灵活无卡滞，又不会因为间隙过大出现传动回程误差，对于需要多点铰接传递摆动运动的设备场景，这套结构可以直接作为标准传动单元集成，不需要从零开始做铰接结构的细节设计，能大幅缩短结构开发的周期。

　　在装配工艺性上，所有铰接销轴都采用统一的直径规格，配套的挡圈、衬套都可以选用标准件，不需要定制特殊规格的紧固件，后期维护时如果出现衬套磨损，只需要更换对应位置的衬套即可，不需要整体更换连杆主体，降低后期的维护成本。整套结构的运动轨迹经过仿真验证，摆动过程中各段连杆的运动包络面都在可控范围内，不会对周边布设的气管、线缆等辅件产生剐蹭，适合在安装空间紧凑的小型自动化设备内部布设。
