谷歌NestMini第二代智能音箱结构拆解设计

在消费电子小型智能终端的结构设计领域，桌面级智能语音音箱的内部堆叠与装配逻辑一直是结构工程师需要反复打磨的核心环节，谷歌NestMini第二代的结构设计就采用了典型的面向组装的垂直堆叠方案，这类设计思路在小尺寸桌面智能硬件中具备很高的参考价值。从实际应用场景来看，这类产品主要放置于家庭桌面、床头、置物架等平整平面，日常使用中需要兼顾语音拾音效果、发声单元的声学表现与外观的整体性，因此结构设计上需要平衡内部组件的固定可靠性、装配效率与外观面的完整性。

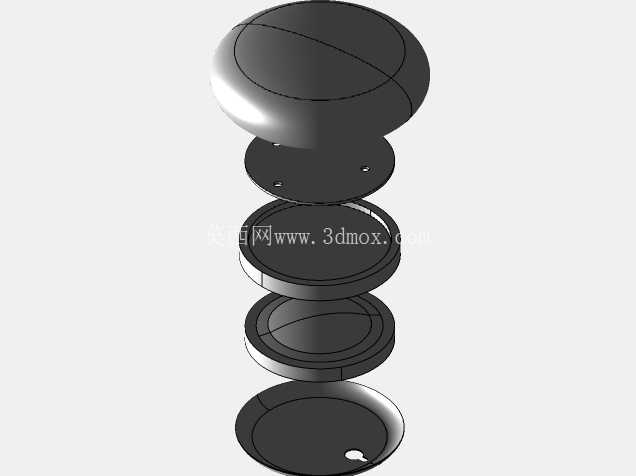

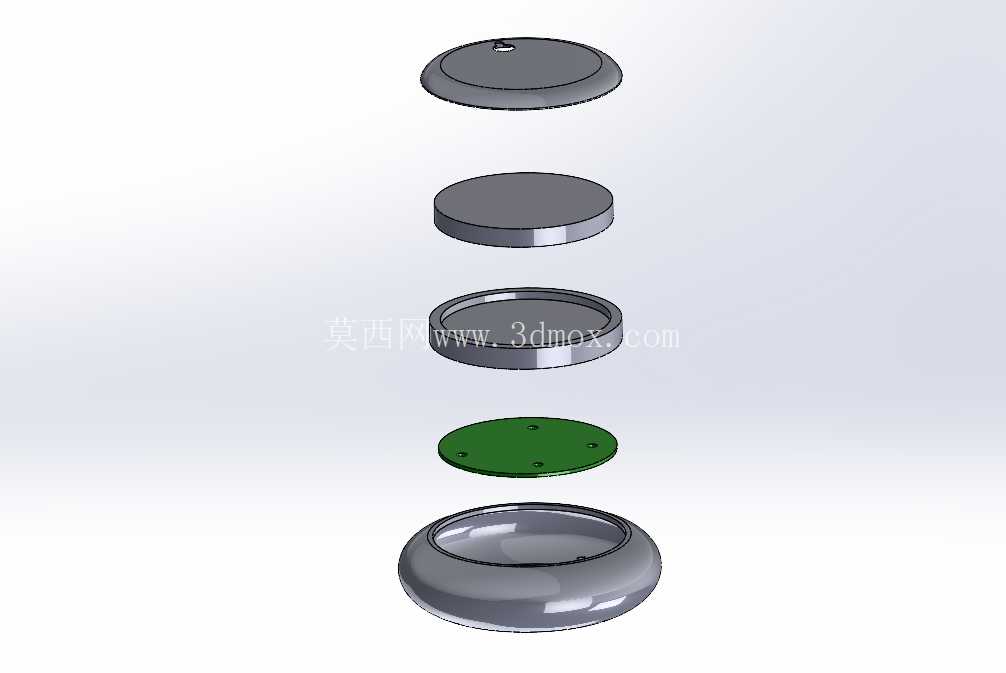

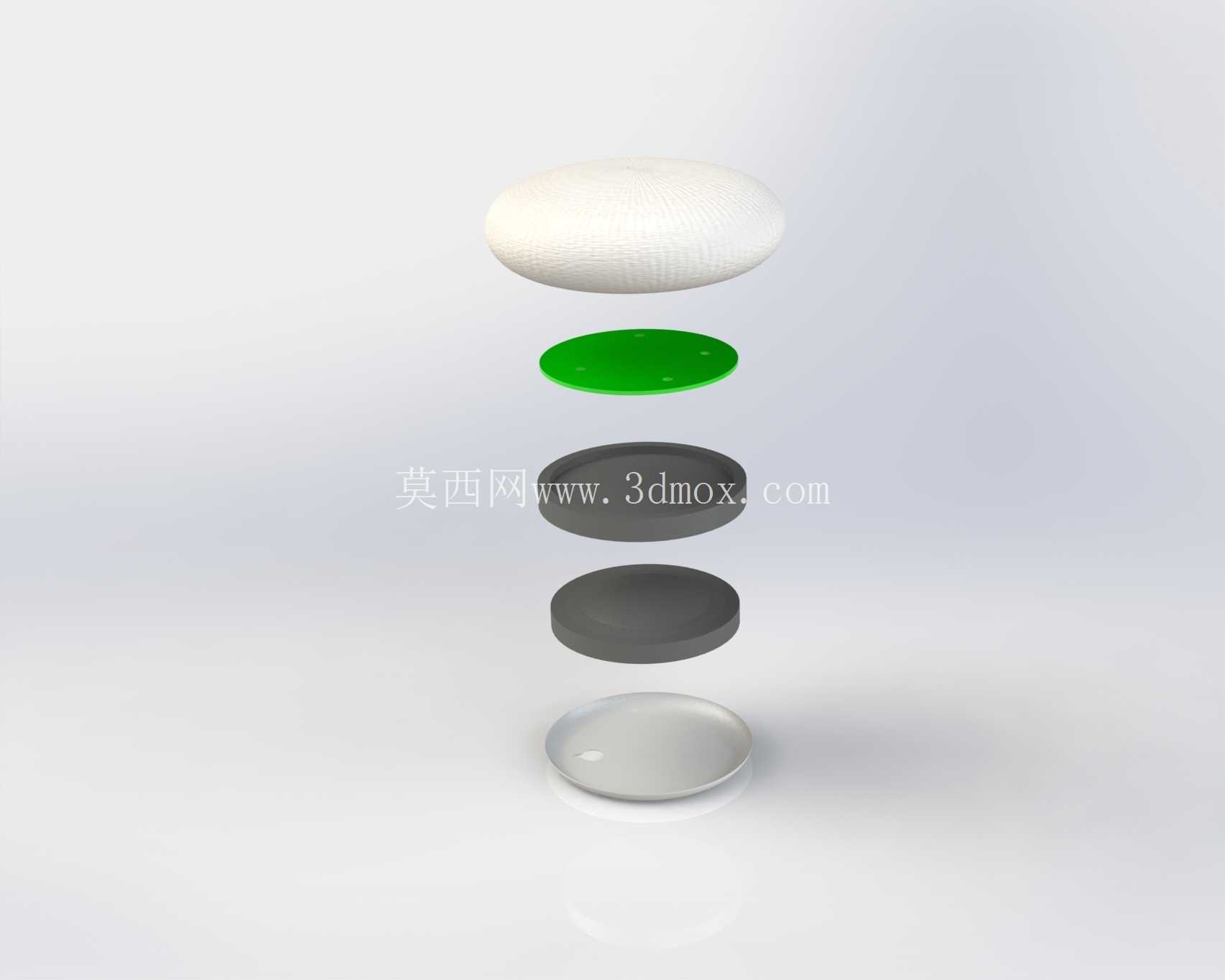

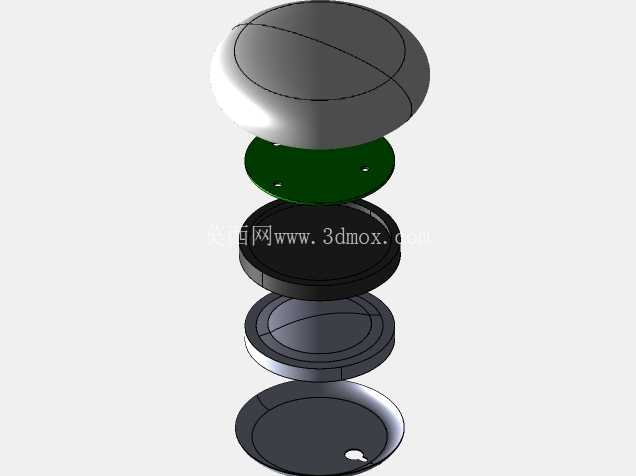

该产品的组装逻辑从织物顶盖一侧起始，也就是说底部的底盖是整机组装流程中最后锁附的部件，这种设计的核心优势是可以将所有功能组件预先在底座腔体内部完成堆叠定位，最后通过底盖封装修复，避免在外观可见的织物面、侧面壳体留下装配缝隙或者螺丝孔位，保证外观面的完整度，这也是消费类电子面向终端用户外观需求的典型设计取舍。从分层结构来看，整机由上至下依次为织物顶盖、扬声器单元、PCB盖板、主控PCB组件、下层扬声器发声结构、底盖几个核心层级，其中PCB板直接嵌装在底座的定位腔体内，周边设置有定位筋位限制PCB的横向窜动，上方通过PCB盖板压合固定，不需要额外打胶就可以实现电路板的稳固限位，减少组装工序中的点胶、固化等待环节，提升产线组装效率。

发声单元的固定采用螺丝锁附的方式，上层扬声器直接通过螺丝锁紧在PCB盖板上，底盖则通过螺丝与扬声器的安装柱位锁合，形成完整的垂直装配链路，所有螺丝的锁附方向都统一朝向底盖一侧，产线作业时不需要翻转产品就可以完成全部锁附工序，这种单方向锁附的设计能够大幅降低组装过程中的动作浪费，符合面向制造与装配的设计准则。从安装边界来看，整机为扁圆形的椭球造型，底部设置有整圈的防滑胶垫放置平面，放置时与支撑面的接触面积足够，日常触碰不易滑落，整机的外轮廓没有突出的尖锐结构，所有边缘都做了大圆角过渡，既提升握持移动时的手感，也避免日常使用中磕碰造成壳体损伤。

在结构细节设计上，织物顶盖采用软质织物包覆内支撑的结构，组装时织物面朝下作为定位基准放置在工装夹具上，依次堆叠后续组件，这种装配基准的选择能够保证织物外观面的装配精度，避免组装完成后出现织物偏移、边缘漏缝的问题。内部的走线空间都预留有专门的走线槽位，扬声器与PCB之间的连接线可以顺着筋位预留的槽位布设，不会被上下层组件压伤，也不会在腔体内部产生多余的晃动造成异响。底盖上预留有对应的出声孔位，与下层扬声器的发声位置精准对齐，保证声音传播路径不受遮挡，同时底盖与底座壳体的配合位置设置有卡扣结构，螺丝锁附前可以通过卡扣实现预固定，减少锁附时的对位偏差，降低产线组装的不良率。

这类垂直堆叠的装配结构，对于小尺寸智能语音硬件的结构设计有很强的借鉴意义，尤其是在外观要求高、内部空间紧凑的产品上，将所有锁附结构隐藏在底部非外观面，统一装配方向，既能够保证外观的整体性，也能有效控制组装成本，同时内部各组件的定位方式、固定结构都经过了装配效率的优化，在保证结构可靠性的前提下尽可能减少了多余的装配工序，平衡了产品外观需求、功能实现与量产制造的多重要求。
