方程式赛车轻量化镁合金轮毂结构设计

在场地竞速类赛车的行走系统设计中，轮毂作为连接轮胎与轮端传动部件的核心承载件，其结构合理性直接影响整车簧下质量、动态响应特性与行驶安全性，Caterham F1赛车轮的设计完全围绕场地赛极端工况下的性能需求展开。不同于民用车辆轮毂兼顾成本、耐用性与多路况适应性的设计逻辑，赛车轮毂的所有结构取舍都以性能优先级排序，首先要满足的是大侧向加速度下的结构刚度要求——场地赛过弯时轮胎接地面可产生超过3G的侧向载荷，轮毂不仅要承受轮端螺栓传来的驱动、制动力矩，还要抵消轮胎侧偏时产生的交变弯矩，避免轮辋变形导致轮胎脱圈、轮辐断裂等致命故障。

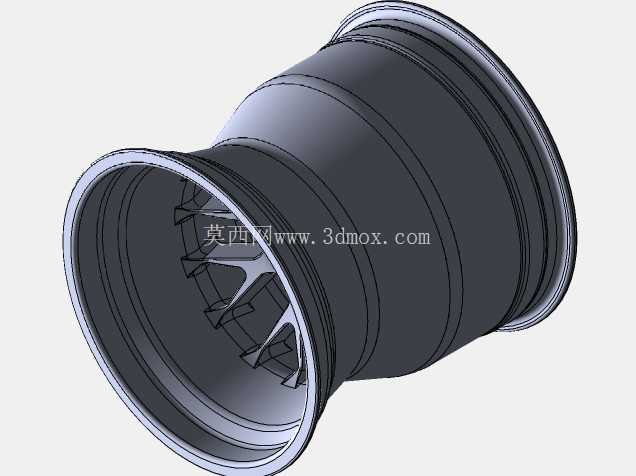

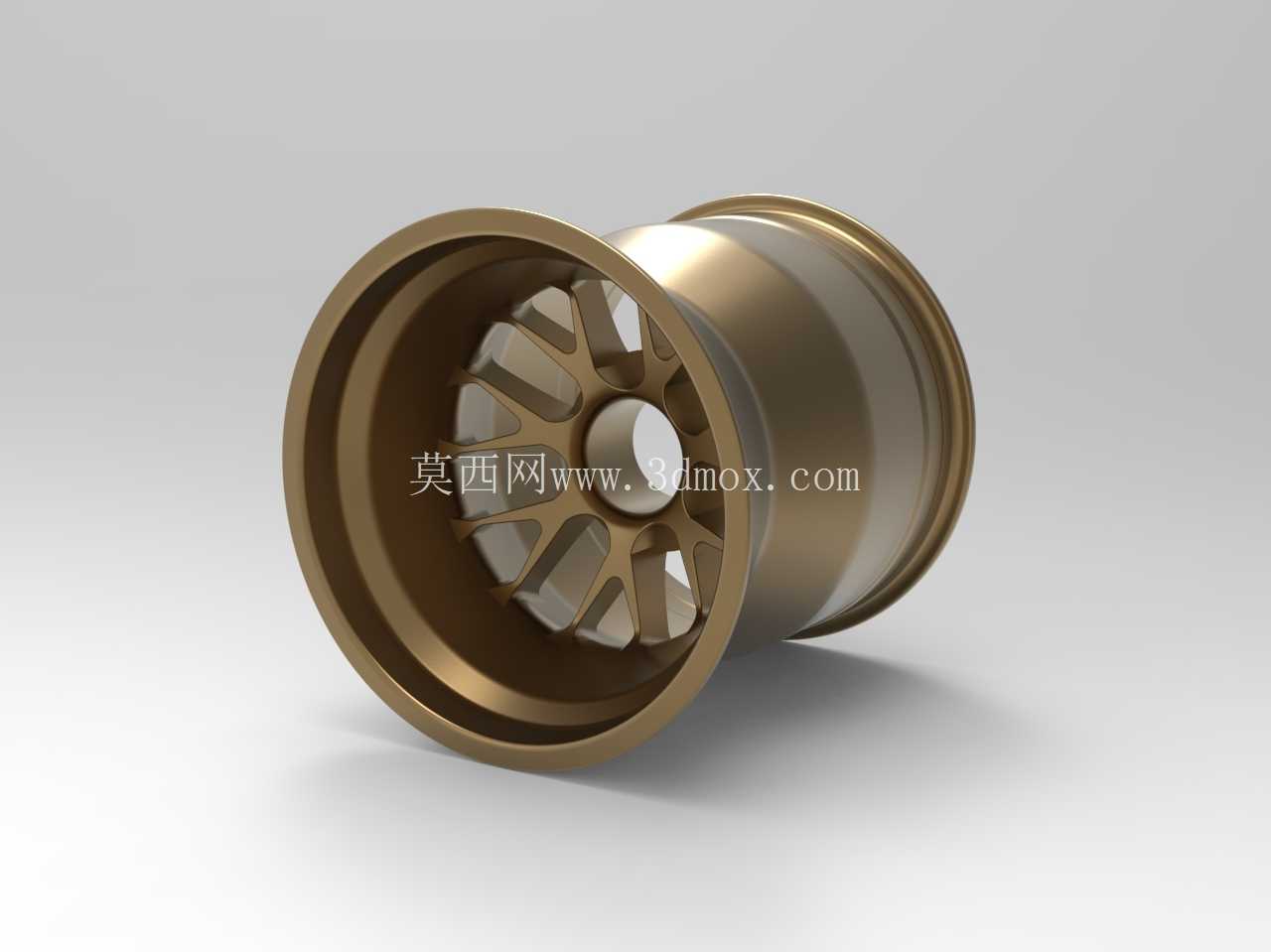

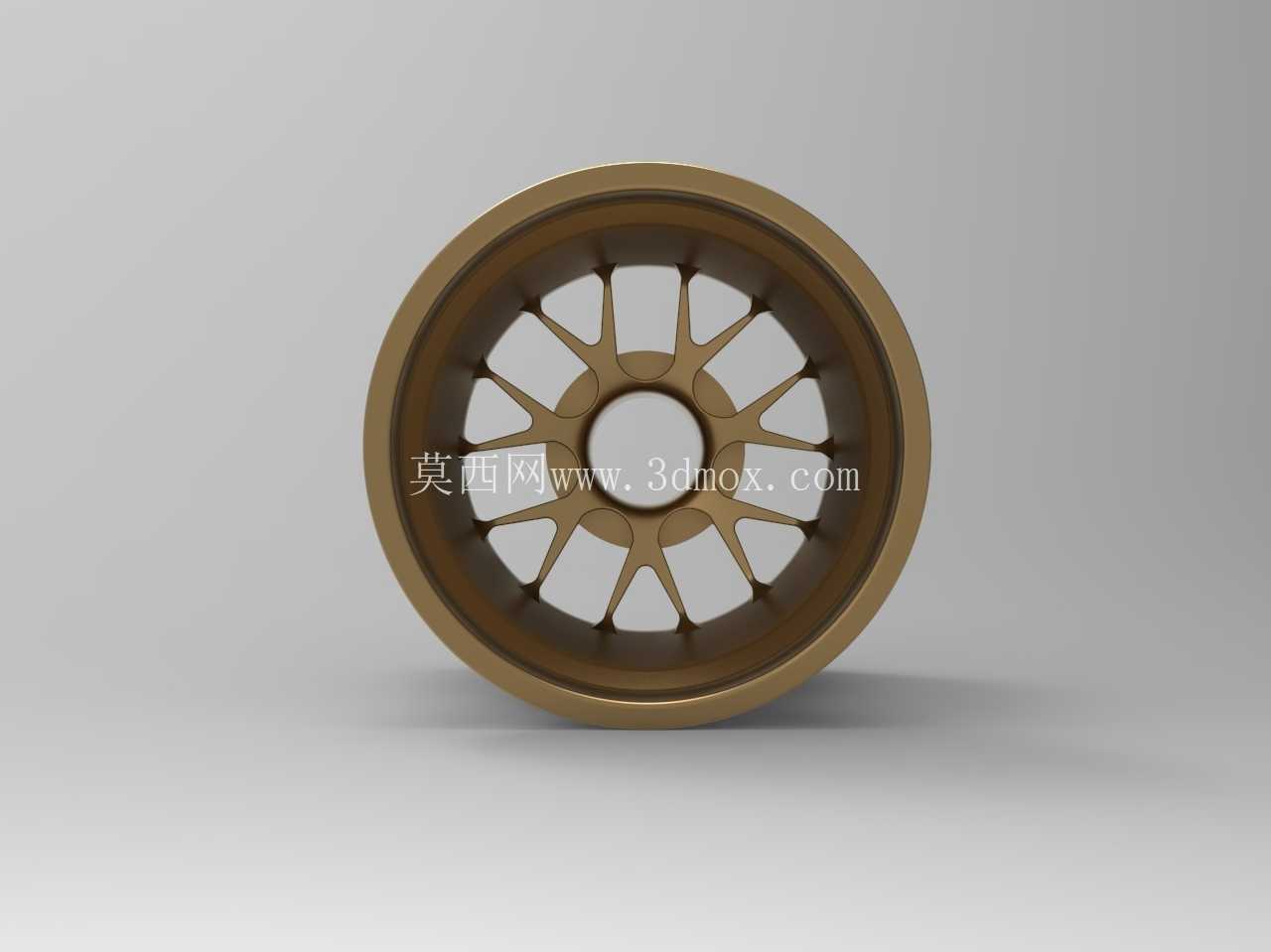

这款轮毂采用整体式锻造毛坯加工成型，轮辋部分为等宽深槽结构，适配赛事指定规格的光头热熔胎，轮辋边缘的胎圈座位置做了加厚处理，配合高精度加工的胎圈贴合面，可保证轮胎在极低胎压、大侧向滑移工况下依旧与轮辋保持可靠密封，不会出现慢漏气、胎圈移位的问题。轮辐部分采用多辐条放射式布局，每根辐条的截面都做了变厚度优化，靠近轮毂中心安装面的位置截面尺寸更大，可分散螺栓预紧力与力矩传递时的应力集中，向轮辋延伸的过程中辐条厚度逐步收窄，在保证辐条自身抗弯、抗扭刚度的前提下尽可能去除非承载区域的材料，最终实现簧下质量的有效降低——簧下质量每降低1kg，对整车动态响应的提升效果相当于簧上质量降低5-8kg，这也是赛车轮毂设计中抠每一处材料冗余的核心原因。

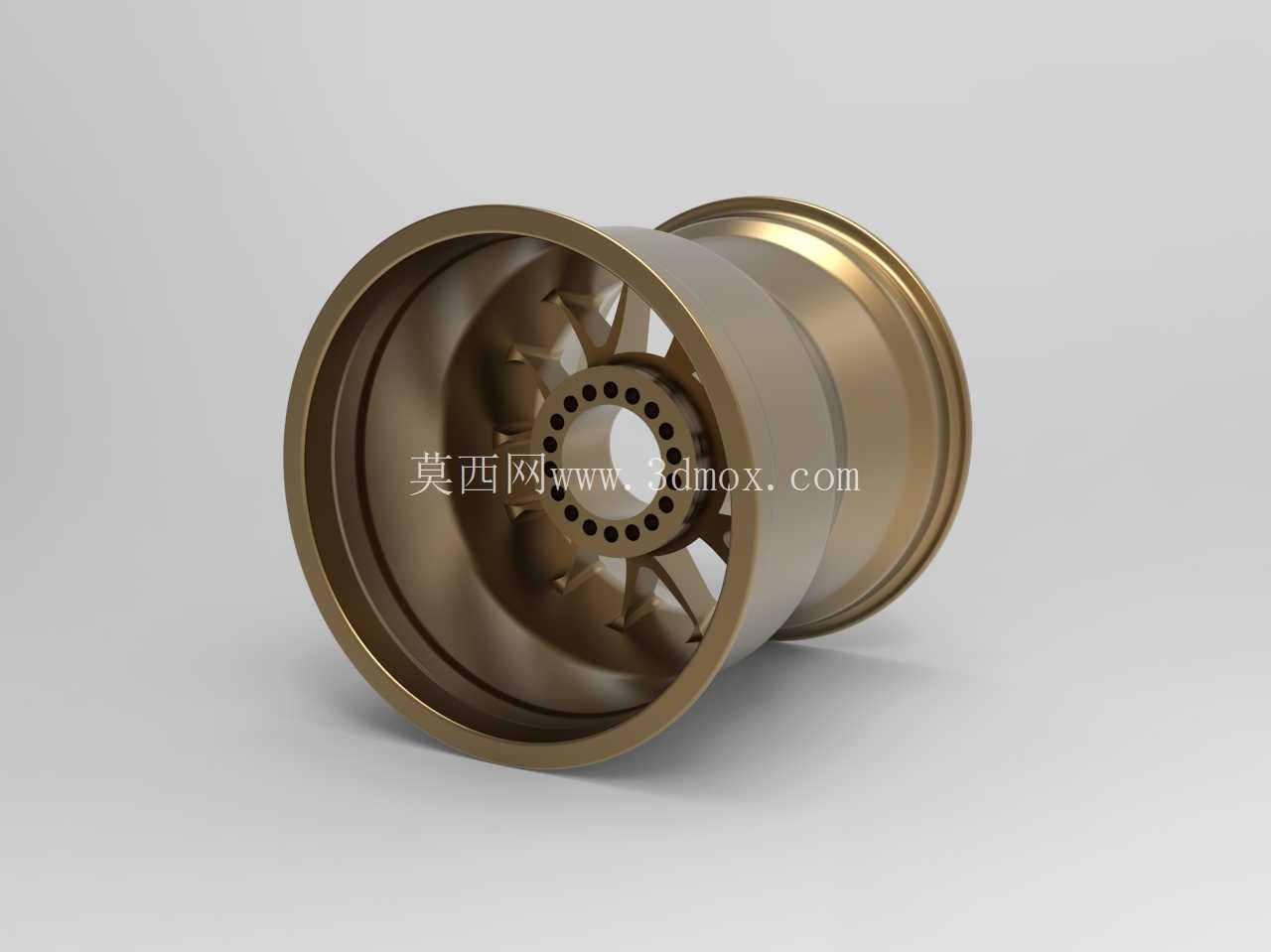

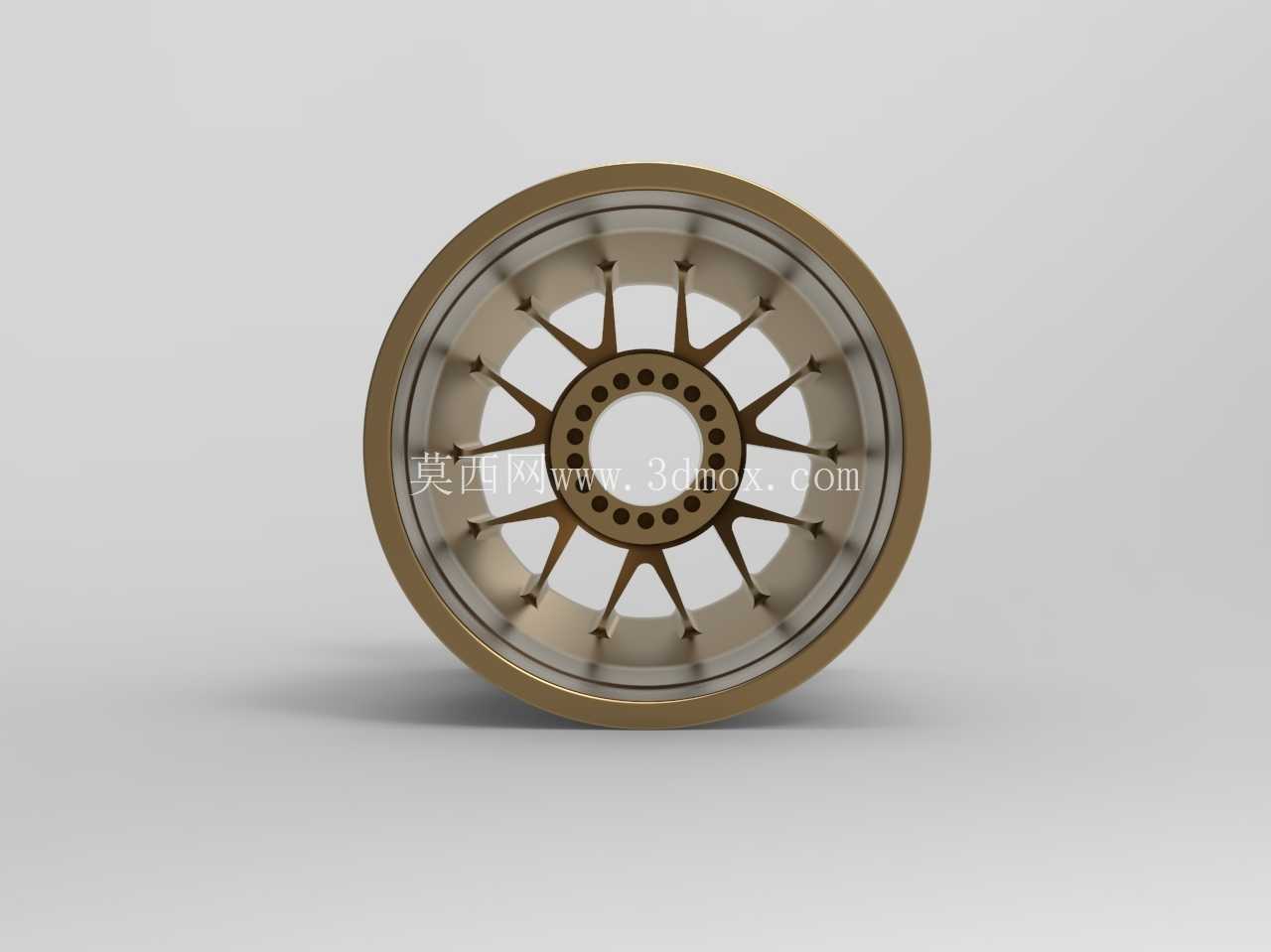

从安装边界来看，轮毂中心的定位孔采用与轮轴头过盈配合的公差设计，中心孔周围均匀分布的螺栓孔位置度公差控制在0.02mm以内，可保证轮毂安装后与轮轴的同轴度，避免高速行驶时出现轮端跳动。轮辐背面预留了刹车系统的避让空间，可容纳大尺寸碳陶刹车盘与多活塞刹车卡钳，不会在刹车系统高温工作时出现辐条与卡钳的运动干涉，同时辐条之间的大间隙设计也能为刹车系统提供足够的通风通道，行驶过程中气流可顺着辐条间隙直接冲刷刹车盘表面，带走制动产生的大量热量，避免刹车热衰减。

设计过程中需要反复校核多工况下的应力分布：直线全油门加速时，轮辐承受驱动扭矩带来的剪切应力；重刹工况下，轮辐要承受制动力矩与车头转移来的垂直载荷；高速过弯时，外侧轮毂的辐条要承受侧向力带来的弯曲载荷，还要考虑路肩冲击带来的瞬时峰值载荷。所有非安装面的位置都做了圆弧过渡处理，避免机加工尖角带来的应力集中点，防止交变载荷下出现疲劳裂纹。轮毂表面采用硬质阳极氧化处理，既可以提升铝合金/镁合金基材的表面硬度，抵抗行驶中带起的砂石冲击磨损，也能避免赛事环境中雨水、轮胎橡胶碎屑对基材的腐蚀。

不同于改装市场偏向视觉效果的轮毂设计，这款赛车轮毂的每一处曲面、每一个厚度参数都经过力学仿真与赛道实测验证，没有多余的装饰性结构，所有造型特征都服务于性能目标：轮辋的宽度参数匹配轮胎的接地面积需求，offset值匹配赛车的轮距设定与悬架几何，辐条的数量与截面形状经过多轮拓扑优化，在重量、刚度、散热能力三者之间找到最优平衡点。实际装车后，可有效降低轮端转动惯量，提升刹车系统的散热效率，让转向响应更加直接，在连续过弯、重刹加速的循环工况下保持稳定的结构性能，不会因为轮毂的形变影响轮胎接地姿态，为赛车的圈速表现与行驶可靠性提供基础支撑。
