奔驰SL-63 AMG 19寸运动款轮毂结构设计

　　高性能乘用车辆的行走系统中，轮毂作为连接轮胎与车轴的核心承载部件，其结构设计直接影响整车的操控响应、行驶安全与外观辨识度。这款适配奔驰SL-63 AMG车型的19寸轮毂，在设计阶段首先围绕高性能跑车的使用场景展开边界约束：轮辋名义宽度8.5英寸，对应适配胎宽235-255mm的高性能运动轮胎，轮辋直径19英寸的选型，既兼顾了大尺寸刹车卡钳的安装避让空间，也平衡了低扁平比轮胎的路感传递与日常行驶的缓冲能力。从安装边界来看，该轮毂采用乘用车常见的5孔螺栓固定布局，孔位分度圆、中心孔尺寸严格对应SL-63 AMG原厂车轴的安装基准，确保装配后轮心与轴头完全同轴，避免高速行驶时出现动平衡偏差。

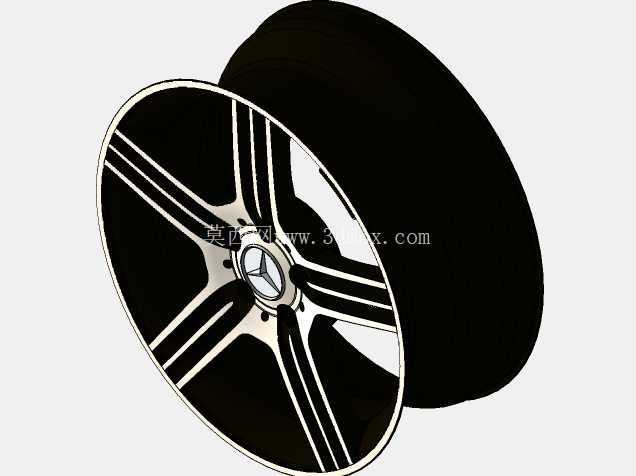

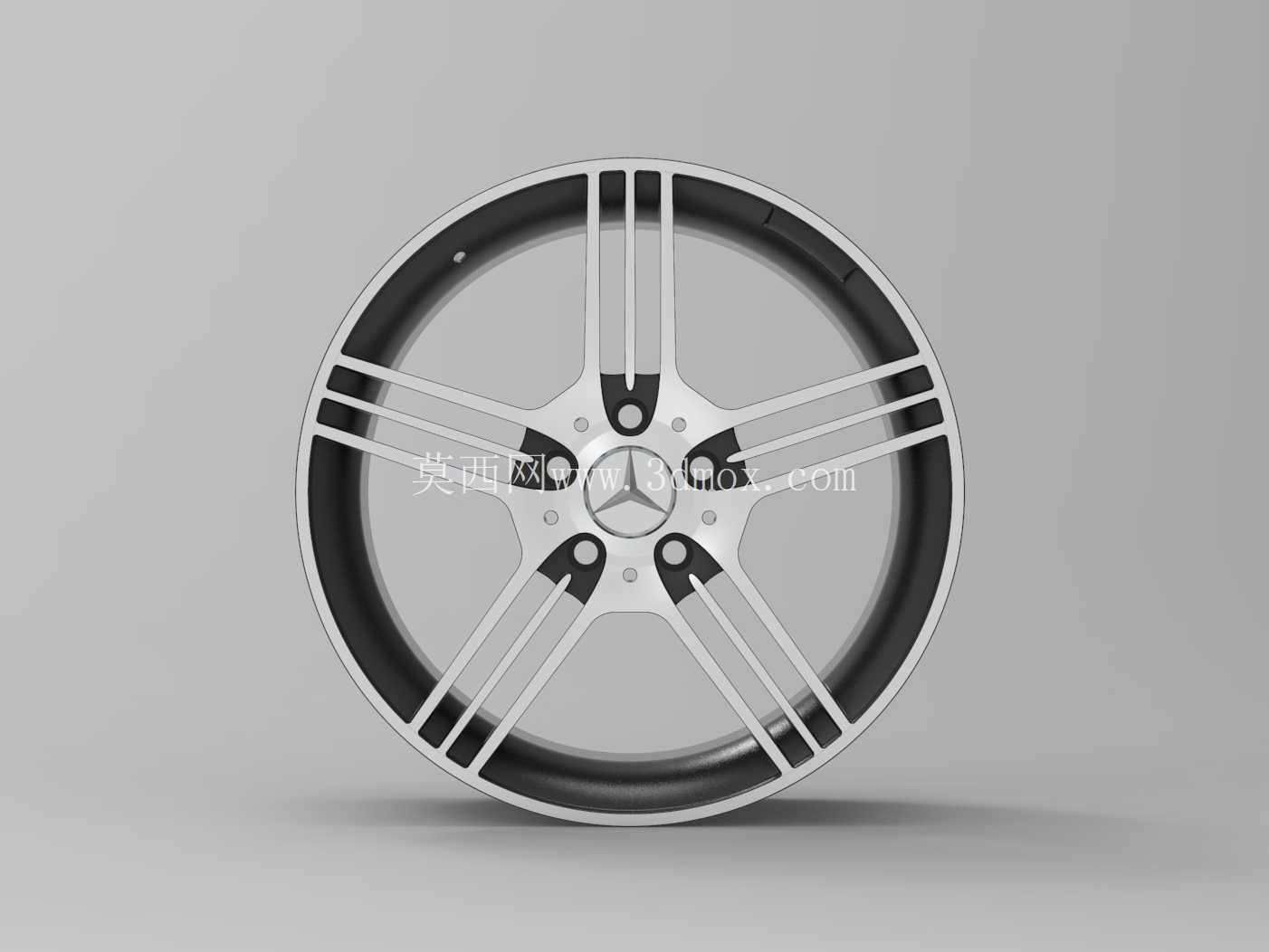

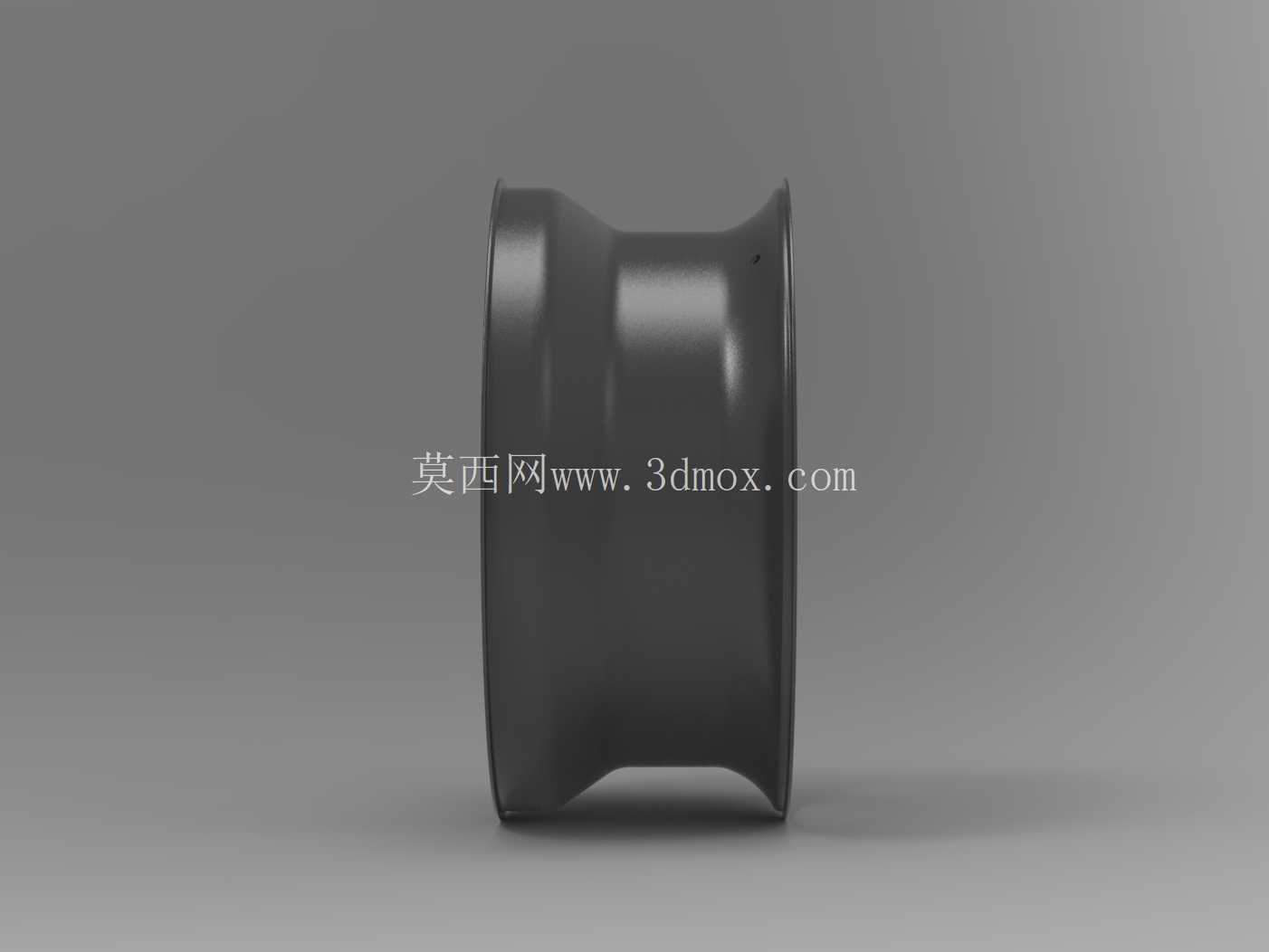

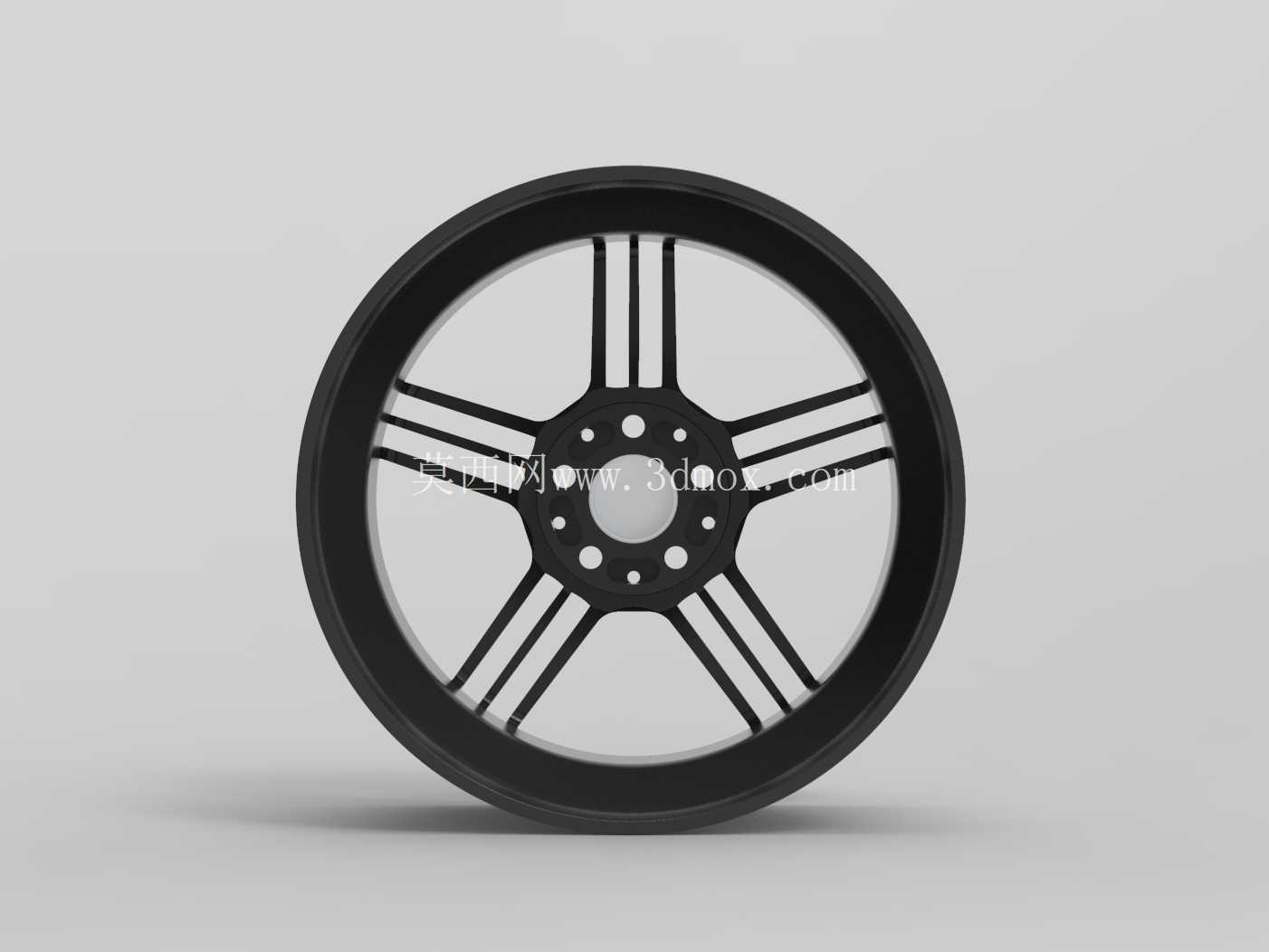

　　轮辐部分采用五组双辐条的结构设计，每组辐条做了等宽的凹槽造型处理，这种设计并非单纯为了外观视觉效果：一方面，等截面的辐条结构在有限的造型空间内，能均匀分散车辆急加速、紧急制动以及过弯时的侧向载荷，避免应力集中在辐条与轮辋、辐条与中心安装盘的连接位置；另一方面，辐条之间的镂空区域预留了足够的通风间隙，车辆行驶时气流可以顺着辐条间隙直接冲刷刹车盘与卡钳表面，带走激烈驾驶时刹车系统产生的热量，降低刹车热衰减的风险。轮辋部分采用常规的深槽轮辋结构，胎圈座位置做了标准的凸峰设计，确保轮胎充气后胎圈能牢牢卡在轮辋的定位台阶上，即使在轮胎亏气或者高速过弯胎侧发生大形变时，也不会出现轮胎脱圈的危险情况。

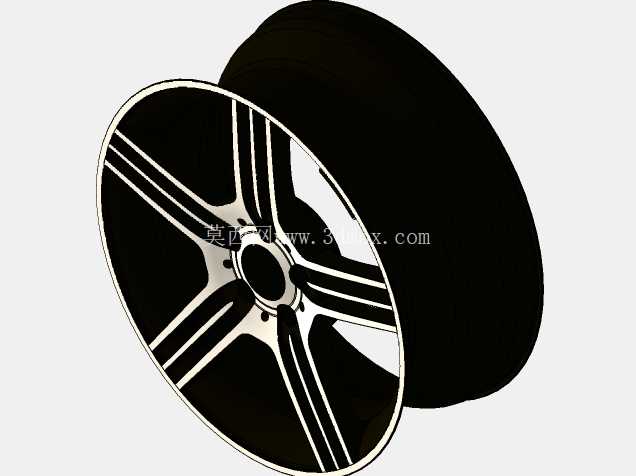

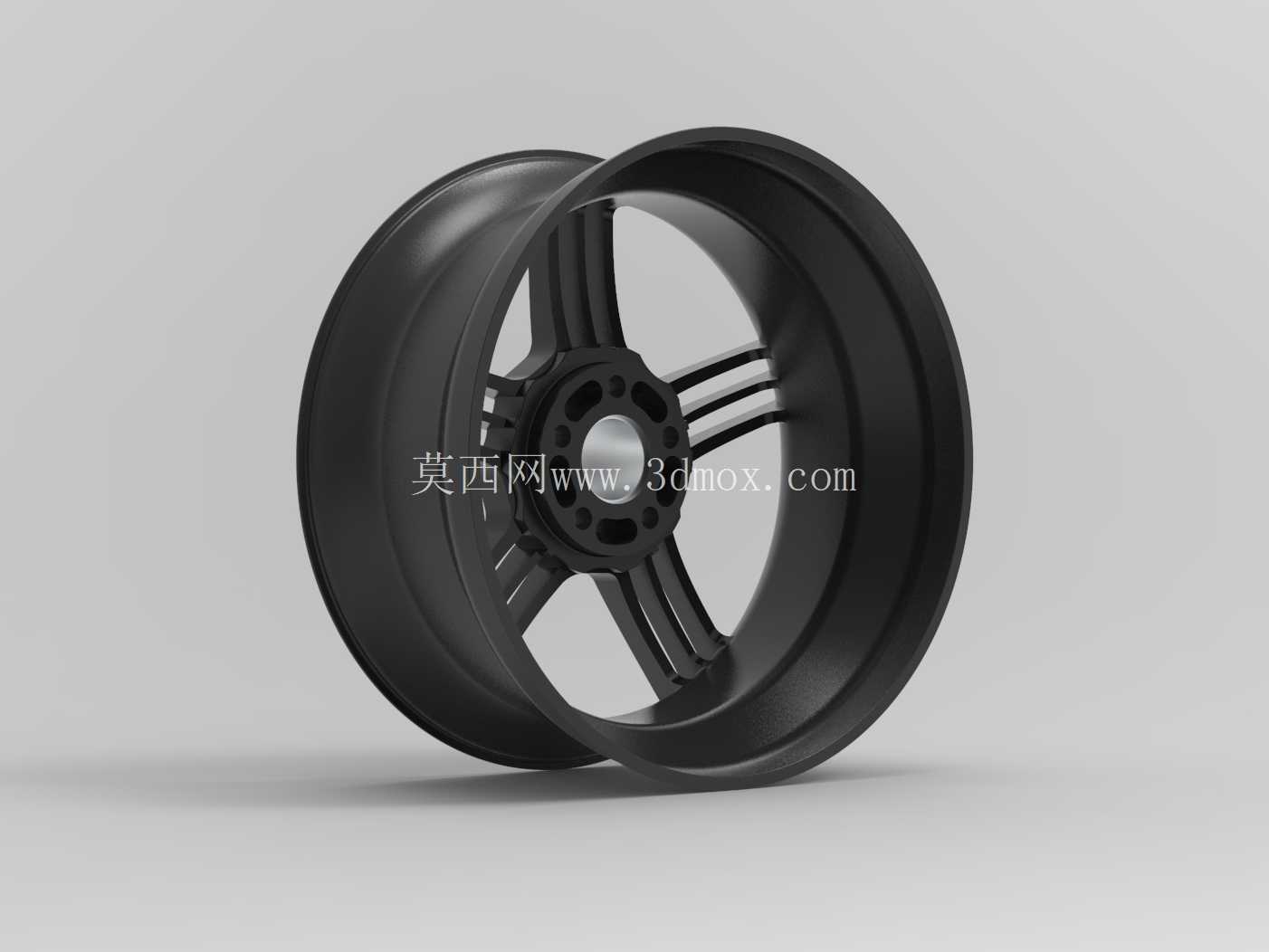

　　轮辋的轮缘位置做了加厚处理，应对日常行驶中可能出现的路肩剐蹭，避免轻微磕碰就导致轮辋变形漏气。中心安装盘的位置做了沉台设计，螺栓孔周边做了局部加厚，分散螺栓锁紧时的压应力，同时中心孔的定位台阶精度控制在0.02mm以内，保证轮毂装配后的径向跳动量符合高性能车的行驶要求。在实际应用场景中，这类轮毂除了适配原厂车型的替换需求，也面向民用改装市场，设计时充分考虑了不同使用场景的载荷要求：按照乘用车轮毂的行业测试标准，该结构需要通过径向疲劳测试、弯曲疲劳测试以及13度冲击测试，确保在过坑洼路面、高速过弯、紧急制动等极端工况下，不会出现辐条断裂、轮辋开裂的失效情况。

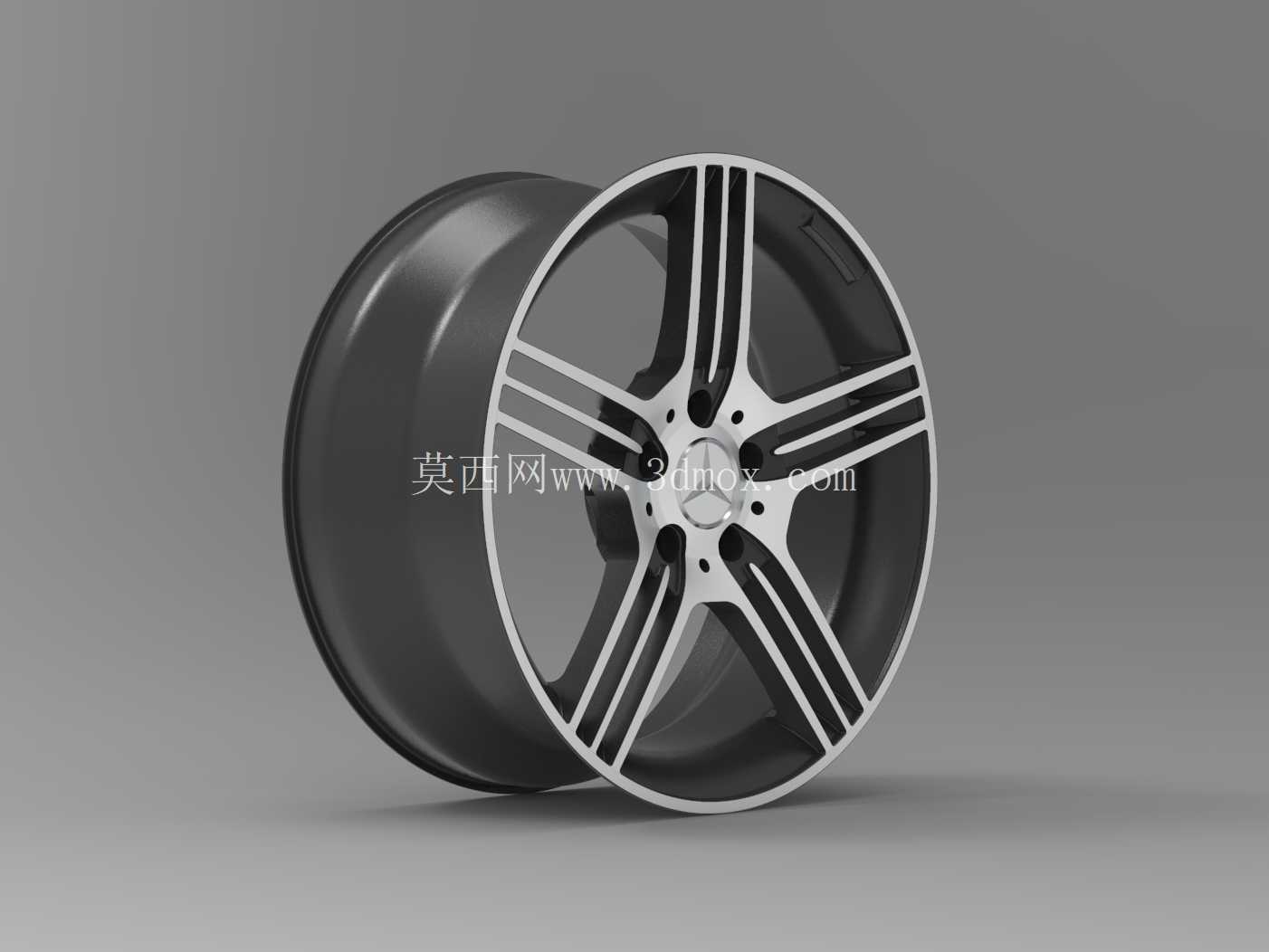

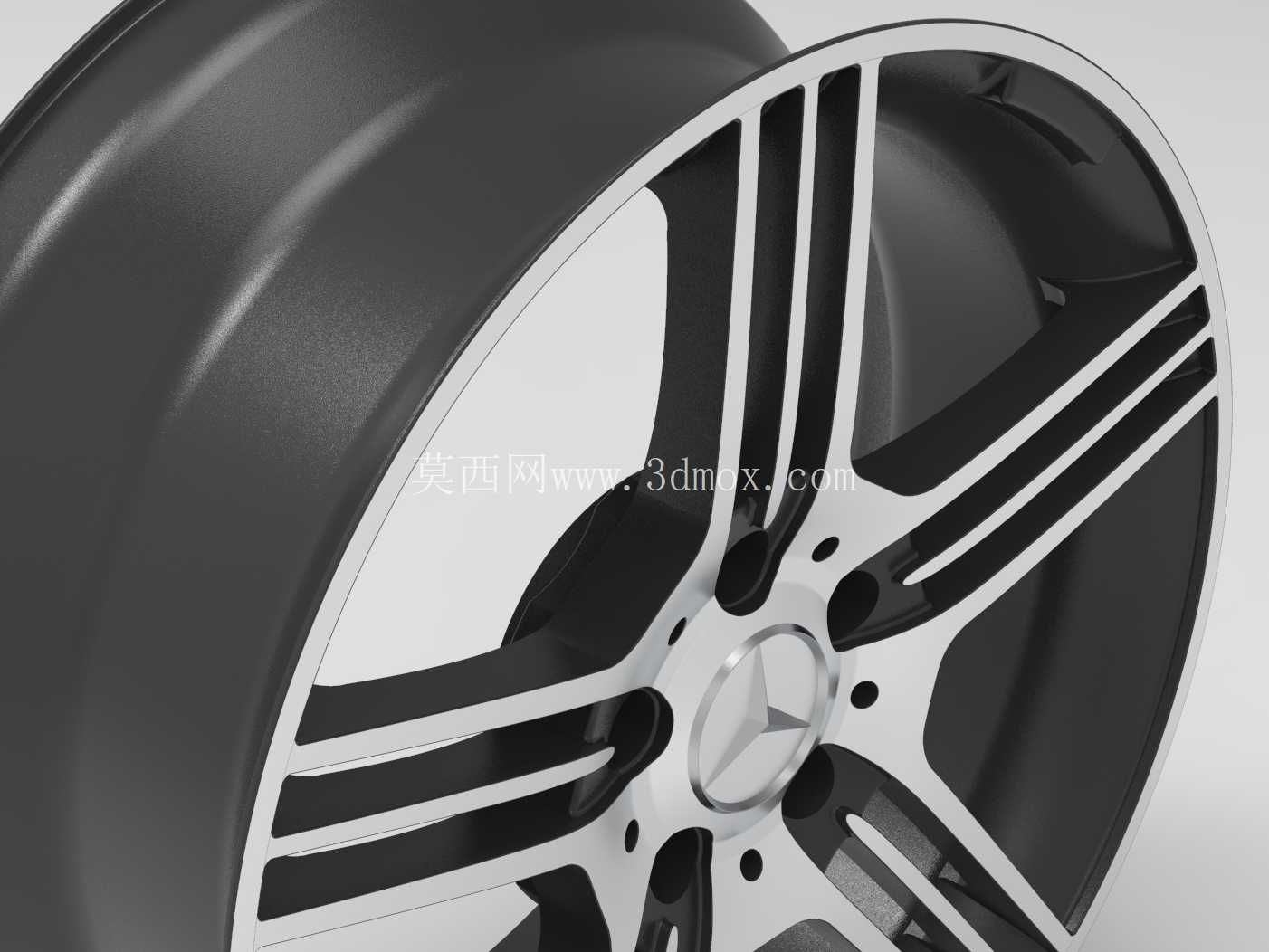

　　从建模逻辑来看，整个轮毂的建模过程先从中心安装盘的基准面开始，绘制螺栓孔、中心孔的定位草图，再通过旋转特征生成轮辋的基础轮廓，之后绘制单根辐条的截面草图，通过放样、拉伸生成单组辐条结构后，按照五等分的圆周阵列生成全部辐条，最后对所有棱边做圆角过渡处理，避免应力集中的同时也优化了表面处理的附着效果。表面处理上，轮辐正面采用亮面车削工艺，辐条凹槽与轮辋内侧采用哑光喷涂处理，双色搭配既突出了运动感，也能在日常使用中减少刹车粉附着在轮辐表面的视觉脏污感。需要注意的是，这类大尺寸运动轮毂在装配时，必须匹配对应规格的变径圈与加长螺栓（如果是跨车型改装的话），同时动平衡块需要采用粘贴式，避免敲击式平衡块破坏轮辋表面的涂层，日常使用中也要定期检查螺栓的锁紧扭矩，按照厂家要求的扭矩值交叉锁紧，避免轮辋安装面出现压痕或者螺栓松动的情况。
