保时捷卡雷拉S运动款铝合金轮毂

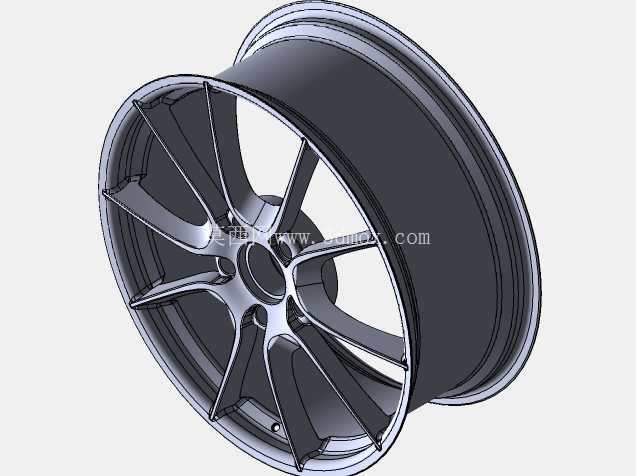

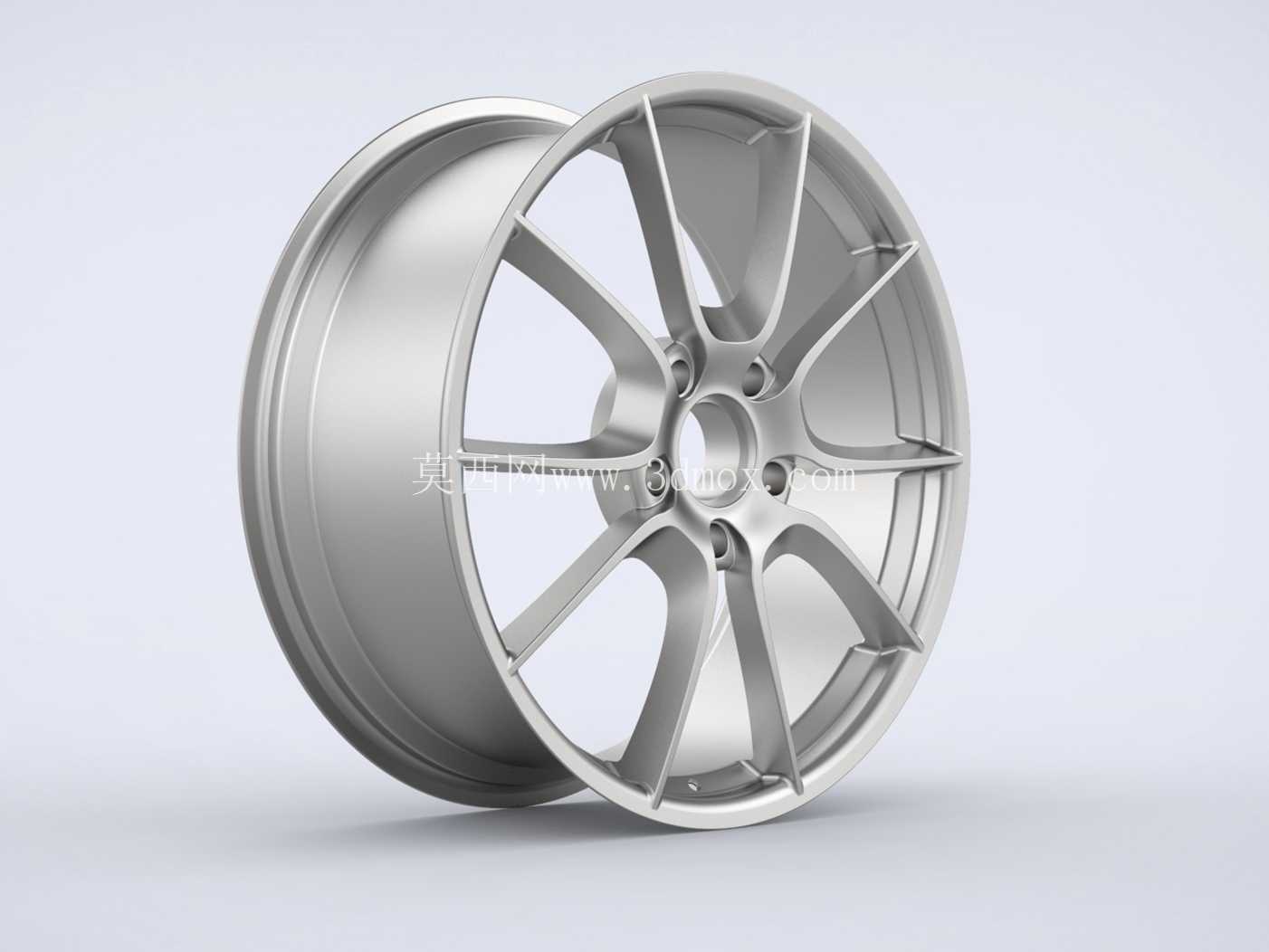

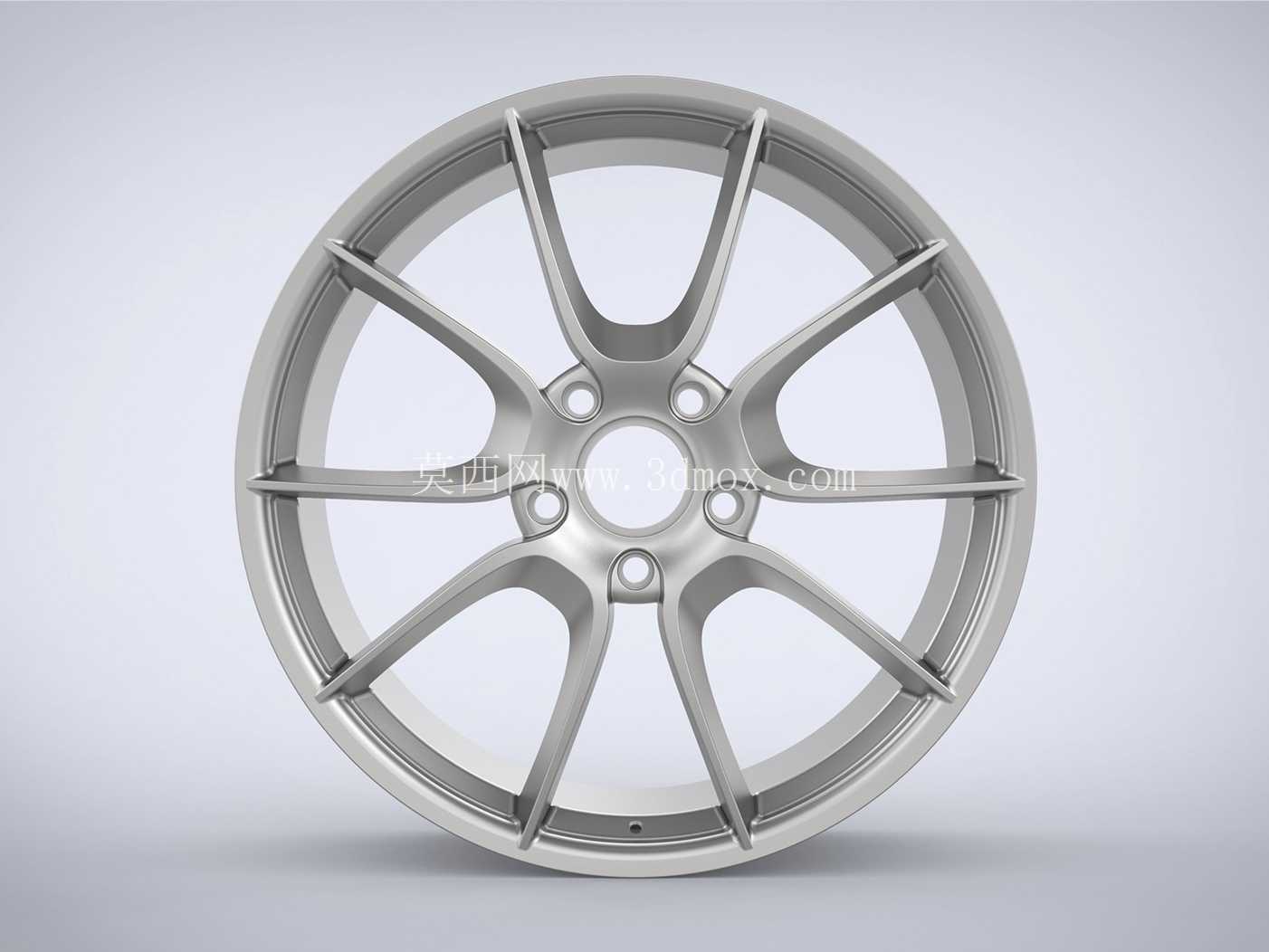

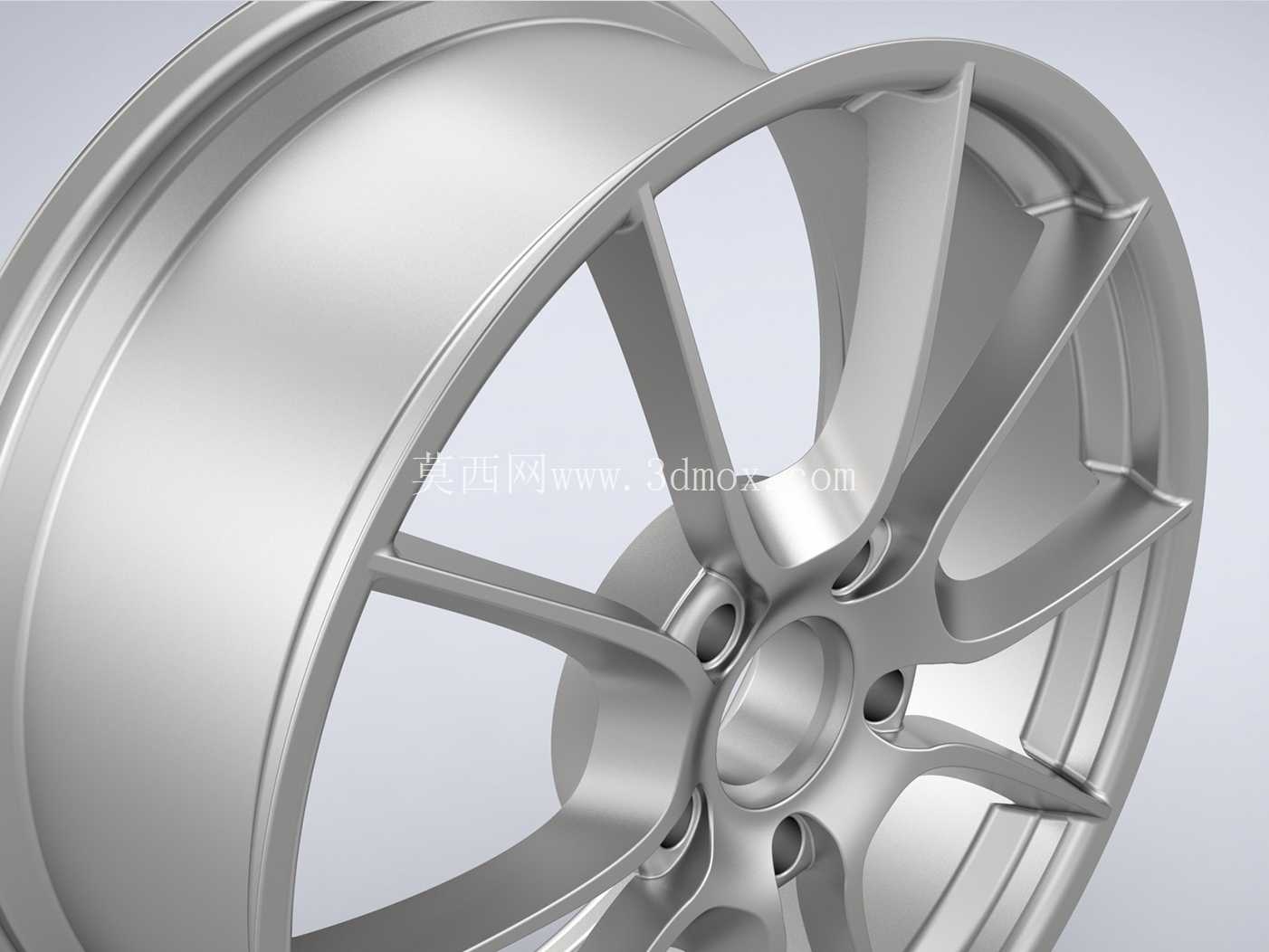

　　这款运动型轮毂的三维结构完全适配保时捷卡雷拉S的底盘安装参数，轮辋名义直径19英寸，轮辋宽度8.5英寸，属于典型的后驱运动跑车后轮配置规格，安装孔位采用五孔布局，孔距与中心孔尺寸完全匹配车型原厂轴头参数，安装面的偏距设计经过反复校核，既保证轮圈与翼子板齐平的外观效果，也避免转向时轮胎与轮拱内衬、悬架摆臂发生运动干涉。从结构设计逻辑来看，这款轮毂采用了五组双辐条的镂空构型，并非单纯为了视觉效果，每一组辐条的截面都做了变厚度处理，靠近轮心安装座的位置辐条厚度更大，能承载起步、制动时的大扭矩输入，往轮辋边缘延伸的位置辐条逐渐收窄，在保证结构强度的前提下尽可能削减非簧载质量，要知道对于跑车而言，非簧载质量每降低1kg，对悬架响应速度的提升效果远高于簧载质量降低5kg，这种设计能让轮胎更紧密地贴合路面，提升弯道中的抓地极限。

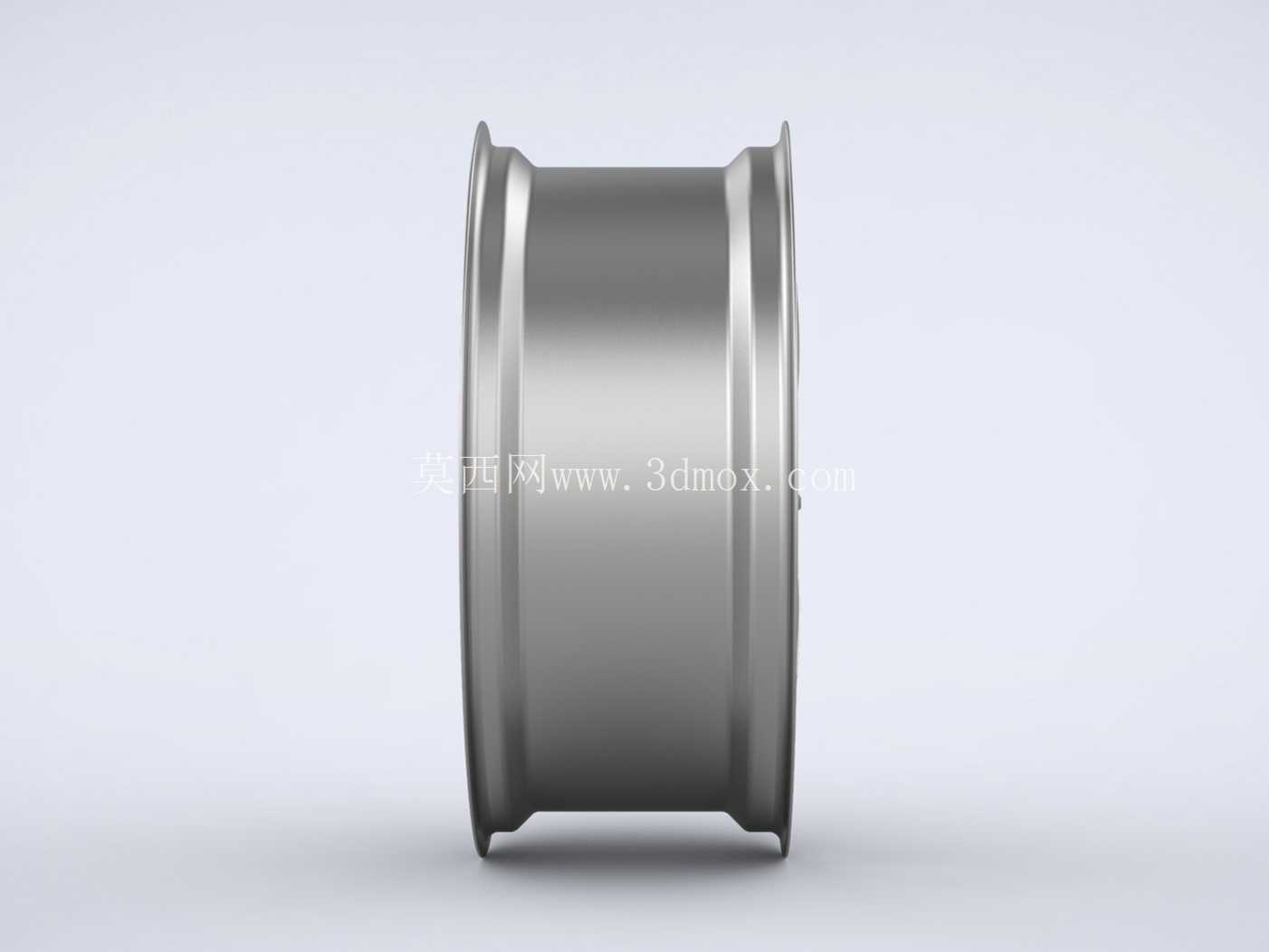

　　轮辋部分采用了深槽式结构，符合乘用车低压铸造铝合金轮辋的通用设计规范，胎圈座位置的凸缘尺寸严格匹配运动型扁平比轮胎的安装要求，能在轮胎低气压、大侧向加速度工况下避免胎圈脱开，保证行驶安全性。轮心的安装面做了精加工定位凸台，与轴头的配合间隙控制在0.02mm以内，避免高速行驶时车轮出现动平衡偏差，螺栓孔周边做了局部加厚处理，分散螺栓紧固时的压应力，防止长期使用后安装位出现应力变形。

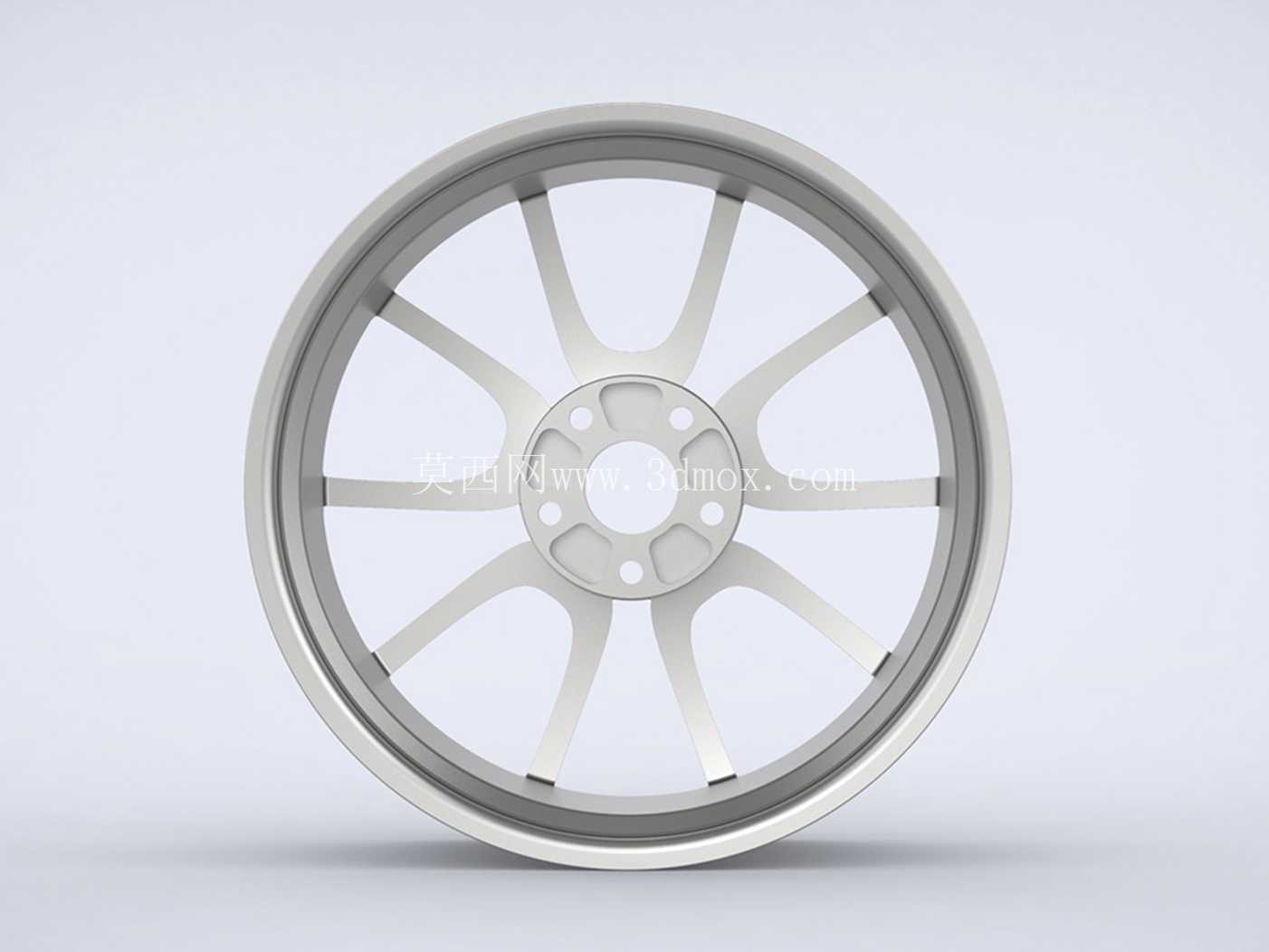

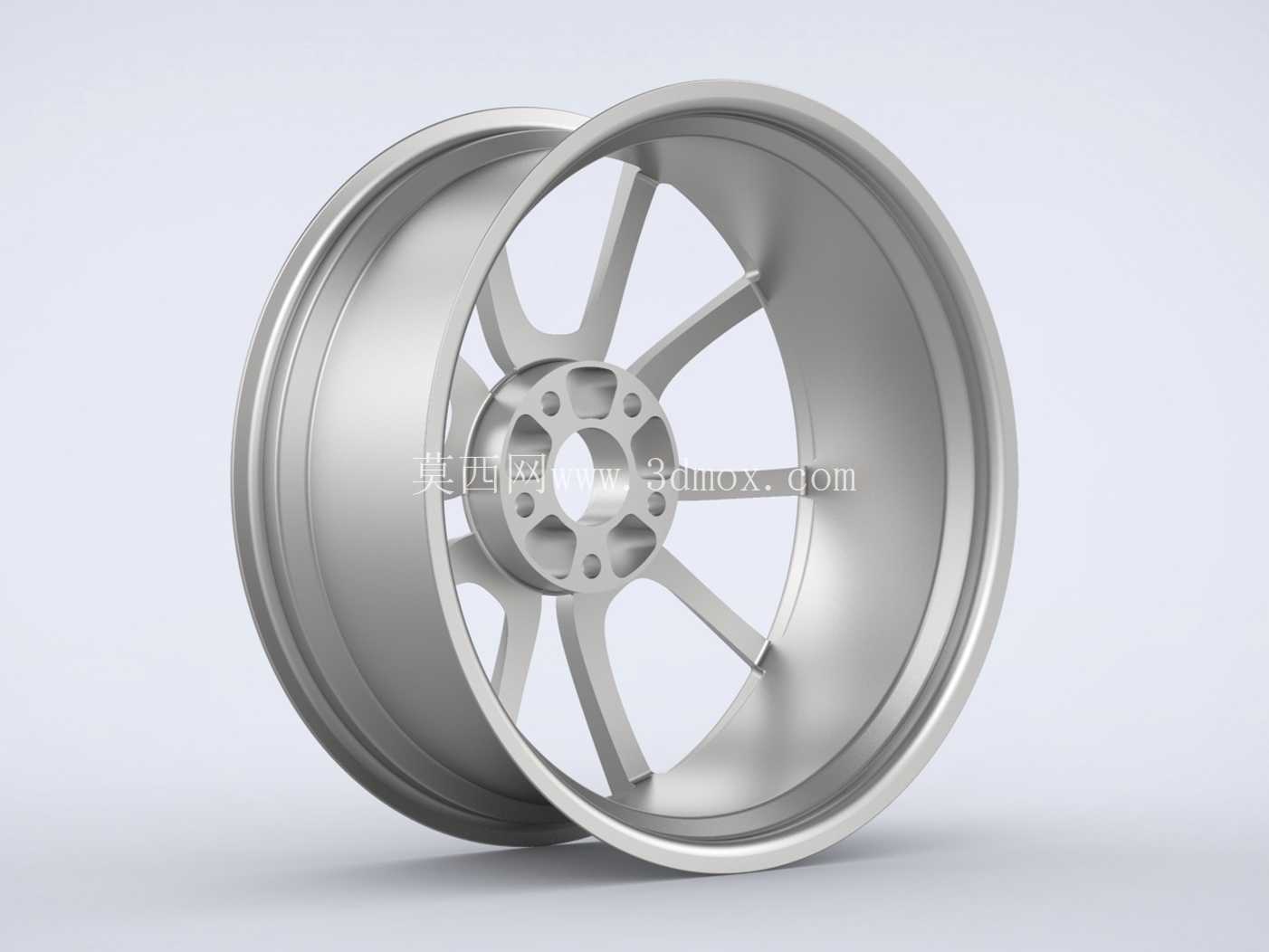

　　在实际应用场景中，这类轮毂除了适配原厂车型的替换需求，也常被用于同平台跑车的改装升级，建模时需要特别注意轮辐背面的刹车避让空间，这款轮毂的辐条内侧预留了足够的间隙，能够容纳大尺寸多活塞刹车卡钳与加大直径的刹车盘，不需要额外加装垫片就能适配性能升级后的刹车系统，这也是很多改装款轮毂设计时容易忽略的细节——不少外观好看的轮圈装上之后会蹭卡钳，本质就是建模阶段没有做刹车包络的干涉检查。从空气动力学角度看，辐条的扭转角度也经过了考量，车辆高速行驶时，转动的辐条能形成定向的气流，引导空气流过刹车盘表面，带走制动产生的热量，避免长距离激烈驾驶时刹车出现热衰减。

　　轮辋的气门嘴安装位做了沉台设计，既保证气门嘴安装后不突出轮辋表面，避免拆装轮胎时刮碰损坏，也能平衡整个轮圈的质量分布，减少动平衡时需要添加的配重块重量。整个轮毂的壁厚设计遵循等强度原则，轮辋与辐条连接的过渡位置做了大圆角处理，避免应力集中，在承受路面冲击载荷时，应力能沿着辐条均匀分散到整个轮辋结构，不会在转角位置出现应力断裂的风险。对于三维建模从业者而言，这类轮毂的建模难点在于双辐条的曲面顺滑度，既要保证外观的流线型质感，也要兼顾结构厚度的均匀性，避免铸造时出现壁厚差过大导致的缩孔缺陷，同时轮辋的卷边结构、胎圈座的角度参数都需要严格遵循行业标准，不能只追求外观效果而忽略实际安装使用的工程要求。
