框架式生物质原料挤压成型制粒设备

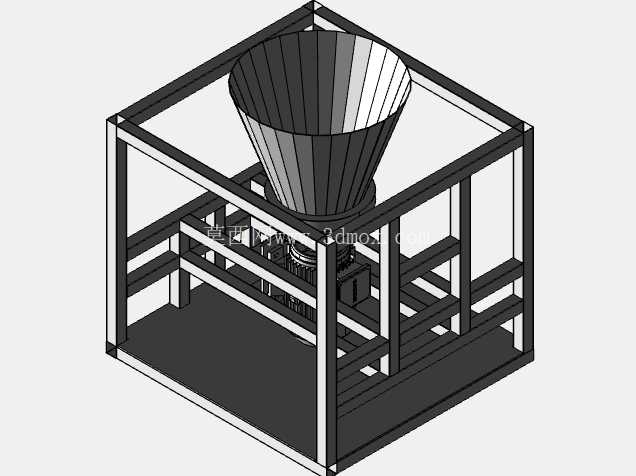

这套制粒设备的三维结构设计，核心围绕农林生物质散料的致密成型需求展开，在生物质能源加工、农牧废弃物资源化处理场景中，这类设备承担着将低密度散状原料转化为高密度成型颗粒的核心工序。从实际应用场景来看，不管是山区林场的木屑加工点、平原地区的秸秆收储站，还是粮食加工厂区的玉米芯处理车间，这类设备都需要适配原料堆积密度波动大、进料连续性不稳定的工况，因此结构设计上优先考虑了进料顺畅性与机架承重冗余。

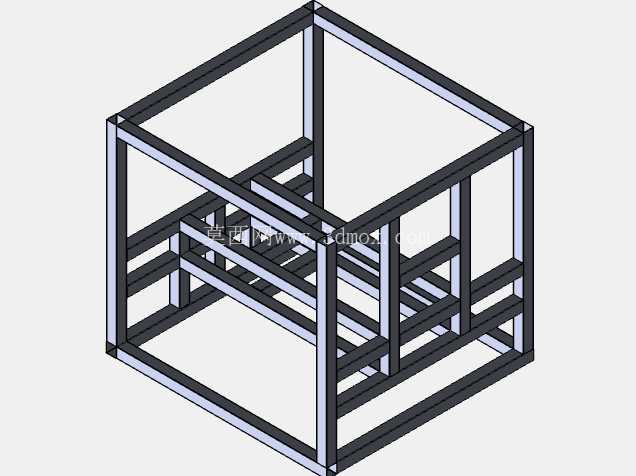

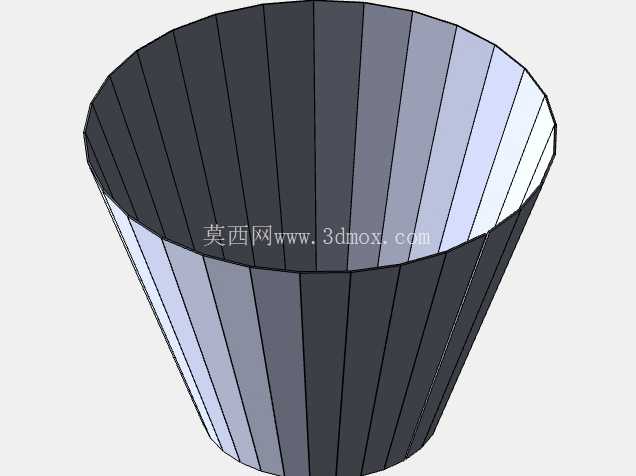

设备上部的锥斗结构采用大角度斜壁设计，斜壁角度参考了常见生物质散料的安息角参数，避免木屑、碎秸秆这类流动性较差的原料在料斗内部架桥堵料，料斗下口直接对接挤压成型腔，减少中间过渡段的物料残留。下部的框架式机架采用矩形型材拼接而成，型材排布时特意在成型模组的安装位置预留了检修操作空间，四周的横撑不仅承担整体承重，还可作为日常检修时的临时踩踏支撑，底部的整块安装底板可直接通过膨胀螺栓固定在硬化混凝土地面上，不需要额外制作复杂的安装基础，适配乡村加工点简易厂房的安装条件。

从功能特性来看，该设备的成型模组布置在机架中层位置，上部料斗落下的原料直接进入模组的挤压区，通过压轮与环模的相对挤压，将散料挤入模孔成型为圆柱状颗粒，成型后的颗粒直接从模组下部排出，可自然落入下方的输送设备或者集料筐，不需要额外设置复杂的出料导流结构。机架的层间横撑在设计时特意避开了颗粒下落的路径，避免排出的颗粒在机架内部堆积，同时中层横撑的安装位置预留了电机、传动组件的安装孔位，传动组件采用侧置布置方式，既减少设备整体的占地面积，也方便日常对传动皮带、张紧结构进行调整维护。

设计过程中，首先确定的是设备的处理能力边界，对应匹配的料斗容积可以满足连续15到20分钟的进料缓冲需求，不需要操作人员持续不间断上料，降低一线操作的劳动强度。机架的整体外形尺寸控制在常规厂房门洞的通行宽度以内，设备整体可以在不拆解的情况下通过标准宽度的厂房大门，方便车间内的设备移位或者转场运输。安装边界方面，设备四周预留的操作空间不小于600毫米，满足日常检修时工具操作、人员侧身通行的需求，设备顶部的进料口高度适配常规人工上料或者小型皮带输送机上料的高度，不需要额外搭建过高的上料平台。

结构细节上，料斗与机架的连接采用螺栓可拆卸结构，当需要更换不同规格的成型模组、或者对料斗内部进行清理时，可以直接将料斗整体吊拆，不需要破坏机架的主体结构。机架底部的安装底板上预留了均匀分布的地脚螺栓孔，孔位间距适配常规的混凝土地面膨胀螺栓安装尺寸，同时底板边缘预留了叉车插孔，方便使用手动叉车或者机动叉车完成设备的短距离转运。考虑到生物质加工车间粉尘较大的工况，设备的传动部件外侧都预留了防尘罩的安装位置，三维建模时已经将防尘罩的安装支架、固定孔位整合到机架结构中，后续生产制造时不需要额外焊接附加支架，减少现场加工的工作量。

从设备选型适配的角度来看，这套结构的承重冗余可以适配不同功率的驱动电机，不管是小型加工点用的15千瓦级别电机，还是中型生产线用的22千瓦级别电机，机架的型材强度都能满足运行时的振动承重需求，不需要对机架结构做额外加强。料斗的内壁在实际生产时可以粘贴耐磨衬板，三维结构中已经预留了衬板的安装厚度空间，不会因为加装衬板导致料斗下口尺寸变小、影响进料顺畅度。成型模组的安装位采用标准化的法兰连接尺寸，可以适配不同压缩比的环模，满足木屑、秸秆、玉米芯等不同原料的制粒需求，不需要改动机架的主体安装结构。
