可翻转式户外炭烤旋转托架结构

　　该旋转烤架面向户外炭火烹饪、营地集中供餐、门店明档烤制等场景，核心解决大块肉排、整禽、整鱼在烤制过程中需要人工反复翻面、开盖取放造成热量散失和操作人员烫伤风险的问题。整套机构以方管焊接框架作为承载基体，底部设置四根落地支腿，支腿下端预留水平调节脚垫安装孔，可在不平整的草地、硬化地面上通过垫片或可调脚杯找正；框架左右两侧立柱上加工有多档高度调节孔位，用于调整炭盆与上方食材托架之间的垂直距离，从而适配不同食材对近火高温、远火慢烤的工艺要求。

　　翻转动作由布置在机架两侧的四连杆机构完成，连杆铰接点全部采用销轴加开口销的连接形式，长期承受高温和油烟环境后仍可快速拆卸维护。操作人员只需握持伸出机架侧方的长操作杆，沿圆弧轨迹一次推动，即可带动上层食材托架绕两端支承轴完成180度翻转，使食材受热面由朝上转为朝下，无需打开夹具、无需手动接触高温烤盘。连杆死点位置经过校核：托架处于水平烤制位和翻转完成位时，连杆接近共线，依靠机构自身几何锁止抵抗食材偏载和炭火风压带来的力矩，操作杆上额外设置的定位插销可在翻转到位后插入立柱对应孔位，形成机械双重锁定，避免烤制过程中托架自行回转。

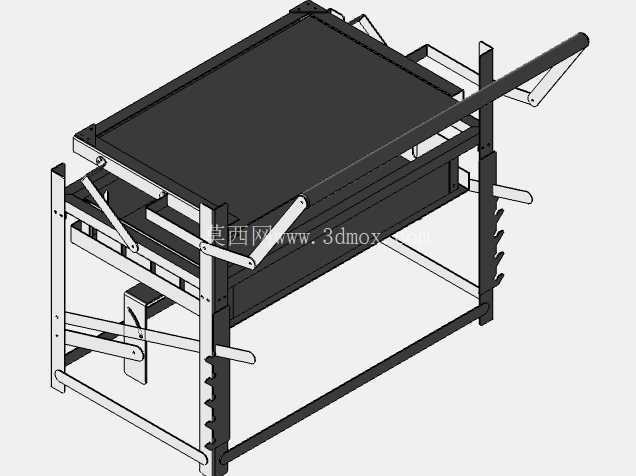

　　建模时按实际装配关系拆分出底架、左右立柱、升降滑座、翻转连杆组、食材托架、炭盆承托层、操作手柄、定位销轴等独立零件，方管构件采用结构件草图驱动，焊接拼合处保留真实焊脚间隙与端部切角，铰接孔位置按销轴配合公差建模，方便工程人员直接在三维环境中检查连杆运动包络，验证翻转全过程中托架、食材与下方炭盆、机架立柱之间是否存在干涉。上层托架边框采用薄壁方管围焊，底面铺设网格栅条，栅条间距兼顾支撑小尺寸食材与漏灰、透火需求；托架两端转轴同轴度要求在装配时通过工装点焊保证，避免翻转过程中出现卡滞。

　　机架下层设置抽拉式炭盆承托平台，平台沿底部横梁上的导向角钢滑动，补炭、清灰时可整体向外拉出，操作人员不必探身至高温托架下方。侧方立柱的多档孔位同时承担滑座升降定位功能，松开锁紧销后即可上下移动整个翻转机构高度，调节范围覆盖近距离猛火煎烤到远距离保温焖烤的常用区间。外形边界上，操作杆向机架单侧伸出，布置场地时需在操作侧预留不小于杆长的摆动空间，机架后侧与侧向预留通风和补料距离；整机高度按成年人站立操作设计，翻转施力点位于手部自然发力高度，单次动作操作力控制在单人可轻松完成的范围内。

　　结构设计上充分考虑高温工况：所有承载件选用普通碳素结构钢，铰接销轴采用耐磨钢件并预留润滑脂加注间隙，长期在热辐射下变形后仍可通过更换销轴、调整垫片恢复配合精度。整机无复杂电控与液压元件，依靠纯机械连杆实现翻转，适合野外无电源场景长期使用，也为后续加装电动推杆驱动、自动翻转定时控制保留了操作杆端部的安装接口。
