曲柄滑块式连杆耦合传动机构

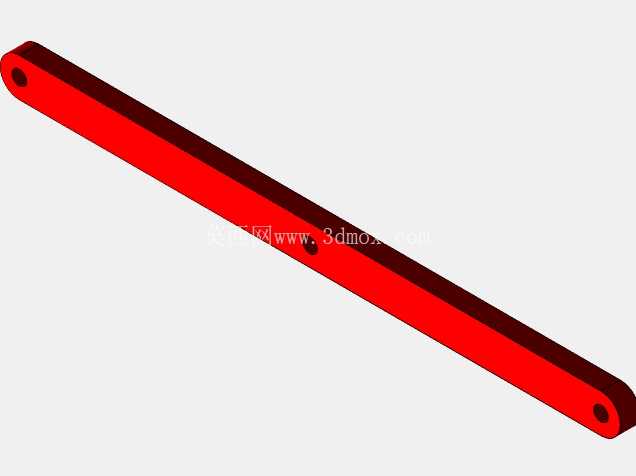

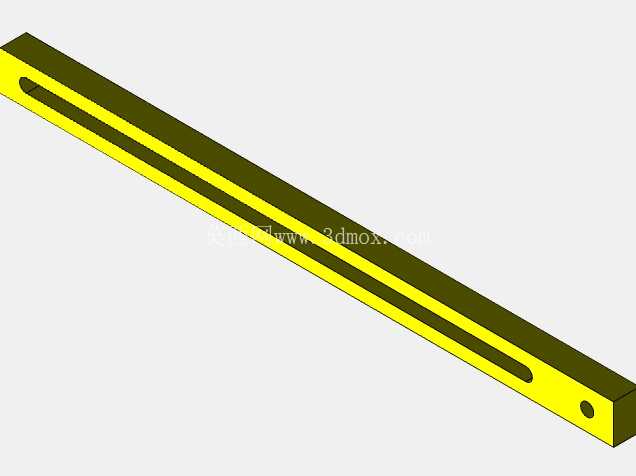

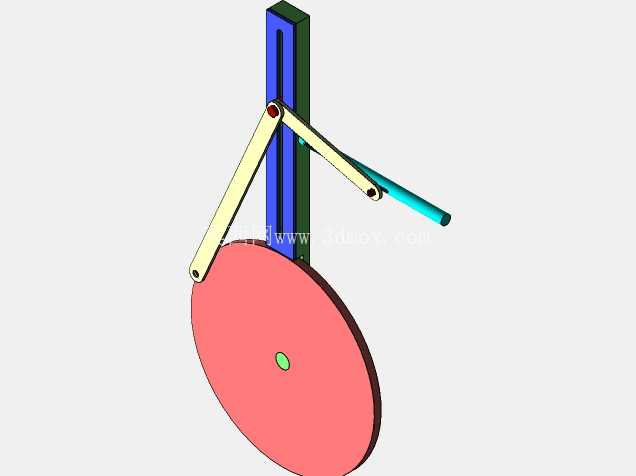

　　这套连杆耦合传动结构，核心是通过多组铰接连杆实现旋转运动与直线往复运动的转换与耦合，常见于各类需要将连续回转输入转化为特定轨迹往复输出的通用机械场景，比如小型轻工设备的进给机构、教学演示用机械原理实验台、简易冲压设备的执行端传动链路，也可作为自动化生产线中工位切换、工件推送的基础传动单元使用。从结构组成来看，整套机构包含固定立式导槽基座、偏心圆盘曲柄、两组长度不等的传动连杆、滑动导杆几个核心部分，偏心圆盘作为动力输入件，绕自身中心做整周回转，圆盘边缘的铰接销与第一根长连杆一端连接，长连杆另一端同时铰接短连杆与滑动导杆的端部，短连杆另一端铰接在立式导槽的固定销轴上，滑动导杆嵌套在立式导槽的长槽内，可沿槽体做直线往复滑动。

　　设计过程中首先需要确定的是曲柄的偏心距，也就是圆盘中心到边缘铰接销的距离，这个参数直接决定了滑动导杆的往复行程，偏心距越大，导杆的直线运动行程越长，同时需要匹配连杆的长度，避免机构运动过程中出现死点或者传动角过小导致的卡滞问题，传动角在整个运动周期内需要保持在许用范围内，一般不小于40度，才能保证机构传动效率，减少铰接处的磨损。立式导槽基座作为整个机构的安装基准，背面需要预留与设备机架连接的安装孔位，安装时需要保证导槽的直线度，以及导槽方向与曲柄回转平面的平行度，否则会导致滑动导杆运动时出现别劲，加速铰接处销轴与衬套的磨损。

　　两组连杆的铰接点位置经过了反复校核，短连杆的固定铰接点位置决定了滑动导杆的运动轨迹特性，调整该铰接点的上下位置，可以改变导杆在往复行程两端的停留特性，满足不同工况下的运动时序要求，比如需要在行程末端有短暂停留的推送场景，就可以通过调整固定铰接点的位置，让机构在行程末端的传动角接近90度，实现近似停歇的运动特性。铰接处全部采用销轴加衬套的连接形式，建模时预留了衬套的安装间隙，保证连杆转动灵活，同时销轴端部设计有挡圈槽，用于安装轴用挡圈防止销轴脱出，滑动导杆与导槽的配合采用间隙配合，间隙量控制在0.1到0.2毫米之间，既保证滑动顺畅，又不会出现过大的晃动影响运动精度。整个机构的动力输入端也就是偏心圆盘的中心轴，需要外接动力源，比如小型减速电机的输出轴，安装时需要保证电机轴与圆盘中心的同轴度，避免运转时出现偏心振动。从安装边界来看，整套机构在运动过程中，偏心圆盘做整周回转，其最大外轮廓就是圆盘的直径范围，连杆摆动时的最大外伸尺寸需要在设备设计时预留足够的空间，避免运动过程中与其他零部件发生干涉，立式导槽的长度需要大于滑动导杆的最大行程加上导杆自身的嵌套长度，保证导杆运动到极限位置时仍有足够的长度嵌在导槽内，不会出现脱槽的情况。

　　这套机构的优势在于结构简单，加工难度低，传动可靠，通过调整各连杆的长度比例和铰接点位置，可以实现多种不同的运动输出轨迹，不需要复杂的凸轮加工，相比凸轮机构更容易调整运动参数，适合小批量定制化的设备传动场景，同时作为机械原理教学的实操模型，能够直观展示曲柄滑块机构的变形形式，以及多连杆耦合运动的特性，帮助学习者理解连杆机构的运动学设计要点，建模过程中所有铰接处的配合关系都按照实际装配要求设置，能够直接用于运动仿真，验证不同参数下的运动轨迹、速度、加速度变化，为后续的实际加工制作提供准确的参数依据。
