四方针全行程弹簧测试探针结构

做测试治具设计快十二年，这类四爪头弹簧探针是ICT、FCT功能测试工位上耗量最大的基础配件，这次做的EPA-4规格属于0.25英寸行程的常规款，最早是给消费电子主板测试线做配套选型时画的三维结构，后来不少做电池PACK检测、柔性线路板通断测试的客户也指定要这个规格，适配场景比最初预想的宽很多。

先讲实际安装的边界尺寸，这款探针中心距适配187mil的孔位，也就是治具板上钻孔间距要严格卡4.75mm，公差不能超±0.02mm，不然插装后会出现针体偏斜、接触压力不均的问题。针体总长度在全压缩状态下是15.2mm，自由状态下伸出治具面板的高度是2.3mm，筒体部分直径1.32mm，插装时和插座的配合是过盈0.01mm，插到底之后筒体顶部和插座上端面齐平，只有尾部的四爪接触端在弹簧预紧力作用下伸出，不会出现筒体突出刮伤待测板焊盘的情况。

设计的时候特意把内部弹簧的预压行程留了0.3mm，也就是探针刚接触到待测件的时候就已经有初始接触压力，不会因为治具加工的平面度误差出现虚接。全行程0.25英寸也就是6.35mm的压缩量，覆盖了绝大多数PCB板、柔性FPC、电池极耳的高度差，哪怕待测件表面有0.1mm左右的焊盘凸起、阻焊层厚度不均，也能保证每个针的接触压力稳定在120g-150g之间，既不会压力过大扎穿焊盘铜箔，也不会压力过小出现接触电阻超标的问题。

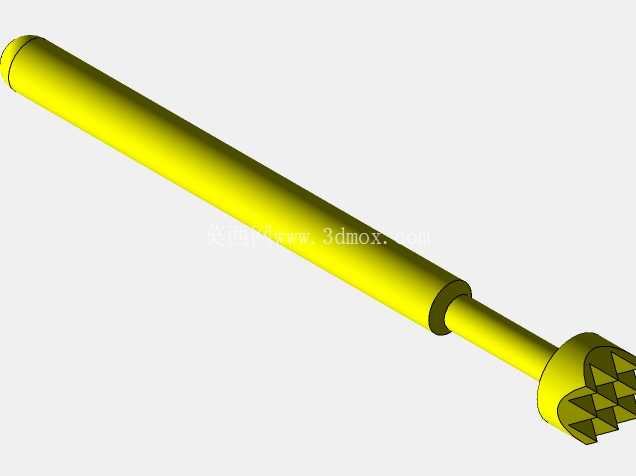

尾部的四爪梅花头结构是这款探针的核心设计点，和普通的尖头、圆头探针不一样，四爪结构的接触面积更大，哪怕待测点有轻微氧化、沾了少量助焊剂残留，四个爪尖也能刺破氧化层形成稳定接触，特别适合做电池连接片、大电流测试点的接触，过流能力能到3A，比同直径的圆头探针高了近一倍。而且四爪的受力是均匀分散的，长期压缩使用不会出现单头偏磨的情况，正常测试工况下的使用寿命能到50万次以上，比普通尖头针的寿命高30%左右。

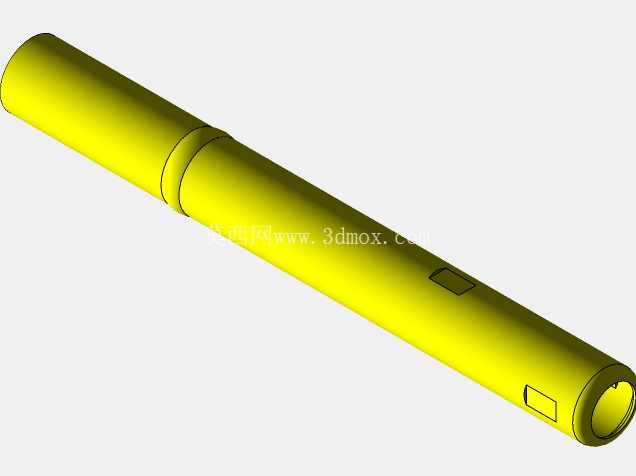

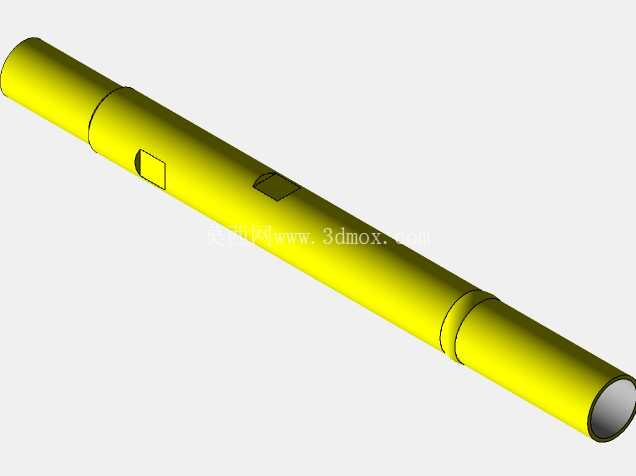

筒体部分用的是黄铜镀硬金的材质设计，建模的时候特意把内壁的粗糙度要求标到Ra0.8，减少内部顶针滑动的摩擦阻力，不会出现卡针、回弹不畅的问题。弹簧部分用的是琴钢丝镀镍，线径0.15mm，建模时做了等节距设计，全压缩状态下弹簧圈之间留0.02mm的间隙，避免长期压缩出现弹簧并圈疲劳失效。配套的插座是压入式设计，和治具板的安装孔过盈配合，插装后不需要额外点胶固定，后期更换探针的时候直接从正面拔出来就能替换，不用拆治具底板，维护效率高很多。

实际应用里，除了常规的PCB在线测试，这款探针也常用在屏幕模组的FPC连接测试、柔性线路板的导通测试、圆柱电池的极耳接触工位，因为头部是四爪结构，不会像尖头针那样扎破软板的基材，也不会像大圆头针那样接触面积过大碰到相邻的测试点造成短路。建模的时候特意把针体的同轴度公差标到0.01mm，保证探针在套筒里滑动的时候不会出现偏摆，压缩过程中头部的接触点偏移量不超过0.05mm，完全适配0.5mm间距的密集焊盘测试需求，不会出现误触相邻测点的问题。

之前有客户做动力电池模组的电压采集测试，一开始用普通圆头探针，经常因为极耳表面的氧化层出现采集电压跳变，换了这款四爪探针之后，接触电阻稳定在20mΩ以内，连续测试10万次都没出现过接触不良的问题。还有做柔性印刷线路板测试的客户，之前用尖头针经常扎穿FPC的铜箔造成线路报废，换了这款之后，因为四爪的接触压强被分散，既保证了接触可靠性，也不会损伤软板基材，良率提了近4个百分点。

建模的时候把所有配合尺寸都做了参数化关联，要是需要调整行程、更换头部结构，直接改参数就能衍生出不同规格的型号，不用重新画整个装配体，给后续的选型改型省了很多时间。安装的时候要注意，治具板上的安装孔必须用铰刀加工，不能直接用钻头钻，不然孔壁有毛刺会刮伤探针套筒的镀层，时间长了出现接触不良，而且钻孔的垂直度要保证在0.02mm以内，不然探针插进去之后是歪的，压缩的时候会和套筒内壁摩擦，时间长了就会卡针。
