全行程弹簧探针与配套插座结构

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1143458
  • 全行程弹簧探针与配套插座结构
  • 全行程弹簧探针与配套插座结构
  • 全行程弹簧探针与配套插座结构
  • 全行程弹簧探针与配套插座结构

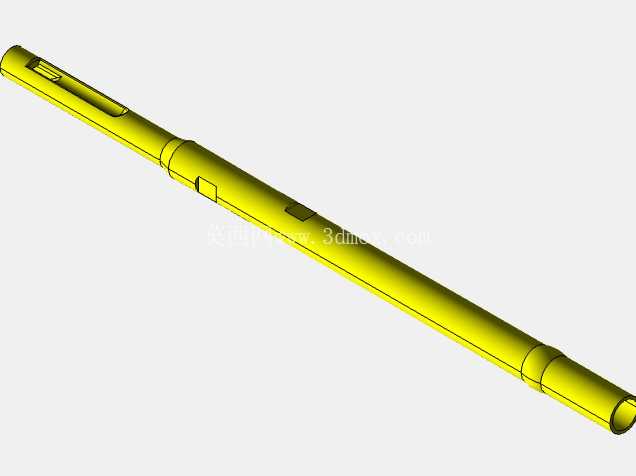

在PCB量产测试环节,这类弹簧探针是在线测试、功能测试治具里的核心接触部件,主要承担测试信号与供电回路的导通作用,适配0.100英寸标准间距的测试点位布局,对应50mil的中心距参数,刚好匹配常规消费电子、通讯类板卡的焊盘间距设计,能直接嵌入标准规格的测试插座中使用。探针筒体部分插入插座后,筒体顶部与插座顶面保持齐平,仅柱塞延伸段露出接触端面,这种安装边界设计能最大程度压缩治具的整体厚度,给测试工位的上下模行程留出更多调整空间,避免探针安装后出现筒体偏斜、晃动的问题,保证批量测试时的接触一致性。

从功能特性来看,该探针支持全行程弹性伸缩,可根据测试场景选择不同的探针尖端构型,适配平焊盘、过孔、带锡膏凸点等不同形态的测试点位,弹性结构能抵消测试压合时的行程误差,哪怕板卡存在轻微翘曲,也能保证每个探针都和测试点位可靠接触,不会出现个别点位接触不良导致的测试误判。探针的筒体采用薄壁金属结构,表面做绝缘包覆处理,相邻探针之间不会出现信号串扰,哪怕是高频测试信号,也能保证传输稳定性,柱塞部分采用耐磨合金材质,经过多次压合循环后也不会出现端面磨损、弹性衰减的问题,能满足产线长时间连续测试的使用需求。

设计这类探针结构时,首先要匹配标准插座的安装孔径,筒体的外径公差控制在微米级,插入插座后既能保证固定牢靠,又不会出现过盈量太大导致的装配困难,内部弹簧的预压力经过精准调校,压合到额定行程时的接触压力刚好能刺破焊盘表面的氧化层,又不会因为压力过大在焊盘表面留下明显压痕,避免对板卡外观造成损伤。探针的整体长度经过匹配设计,安装到治具后,压合到工作位置时柱塞的剩余行程保留安全余量,不会出现弹簧压并、柱塞顶死的情况,哪怕压合行程出现小幅超差,也不会损坏探针内部结构。

实际选型应用时,要根据测试点位的电流承载需求选择对应规格的探针,小信号测试用细径规格,大电流供电测试用加粗筒体的型号,同时要根据测试板卡的表面处理工艺选择对应的尖端形状,比如OSP表面处理的板卡适合用尖形尖端,喷锡板适合用圆头或者梅花头尖端,保证接触可靠性。安装过程中要保证插座的安装孔位同轴度,探针插入后不能出现偏斜,否则压合时会出现柱塞卡滞,导致接触失效,日常维护时只需要定期更换磨损超差的探针即可,不需要整体更换插座,能有效降低测试治具的维护成本。这类探针除了PCB测试场景,还能用于电池模组的电压检测、柔性电路板的导通测试、印刷线路板的飞针测试等场景,只要是需要频繁压合接触、保证信号可靠导通的工位,都能通过匹配对应规格的探针和插座来实现稳定连接,结构紧凑的特点也让它能在高密度排布的测试治具中使用,不会出现相邻探针干涉的问题。
