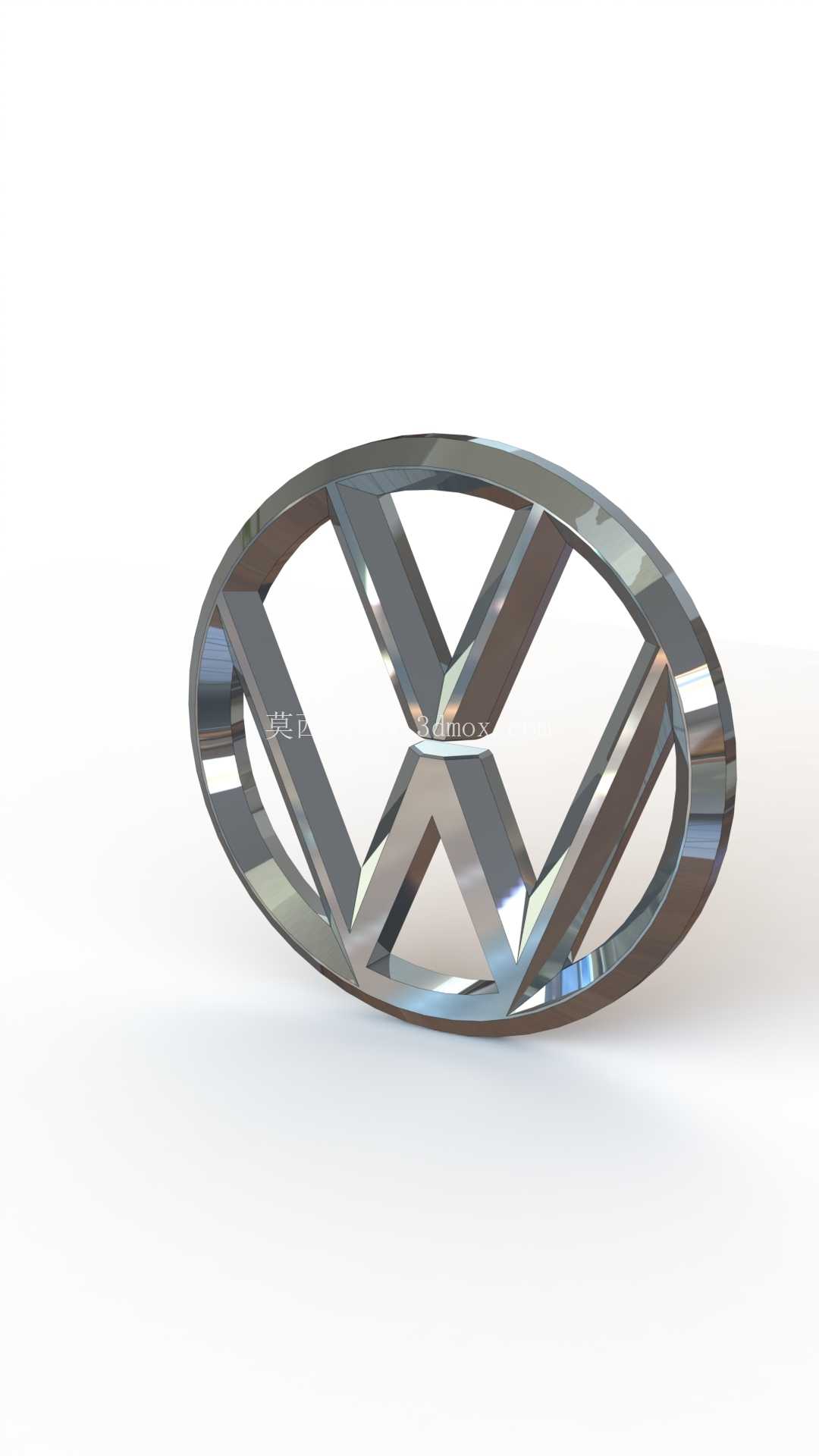

镀铬质感大众品牌汽车标识立体结构

　　在汽车外饰件的设计开发流程中，车头与车尾的品牌标识是兼具品牌识别功能与外观装饰属性的关键零件，这类零件的三维建模精度直接影响后续模具开发、安装匹配以及最终整车的外观质感表现。这款大众品牌标识采用经典的环形内嵌V、W字母组合结构，整体外轮廓为正圆形，建模过程中首先确定外圆环的截面曲率，匹配量产车型上常用的镀铬装饰件截面弧度，保证光线照射下的反光效果均匀连续，不会出现局部曲率突变导致的反光断层。

　　从安装边界来看，这类车标通常采用背部卡扣加双面胶复合固定的方式，建模时需要在标识背部预留对应卡扣的安装柱位置，安装柱的高度根据安装面的钣金曲率做适配调整，保证标识安装后与车身曲面完全贴合，边缘缝隙控制在0.5mm以内，避免行车过程中出现积灰、渗水或者高速风噪问题。标识表面的镀铬层厚度在建模时需要预留0.03-0.05mm的镀层余量，因为实际电镀工艺会在塑料基材表面沉积金属镀层，若建模时未预留该余量，最终成品的装配尺寸会出现偏差，无法与安装位精准匹配。

　　从功能特性角度，这类车标除了基础的品牌识别作用，部分高端车型的同结构标识还会集成ACC毫米波雷达的透波罩功能，建模时需要保证标识壁厚均匀，壁厚差控制在0.2mm以内，避免壁厚不均导致雷达信号折射出现探测偏差，普通版本的标识则采用ABS基材加表面镀铬的工艺，兼顾成本与外观质感。设计过程中需要重点处理V与W字母和外圆环的衔接位置，该位置属于造型的视觉焦点，曲面过渡需要做到G2连续，避免出现棱线或者凹陷，否则电镀后该位置会出现明显的外观缺陷，需要反复修模才能达到量产要求。实际装车应用中，这类车标需要满足-40℃到85℃的环境温度使用要求，建模时的卡扣结构需要做加强筋处理，保证低温环境下卡扣不会出现脆断，高温环境下不会因为基材软化导致标识脱落。不同车型的车标尺寸存在差异，常规家用乘用车的车标外圆直径通常在120mm到180mm之间，建模时可以通过参数化调整外圆直径、字母粗细、圆环截面尺寸来快速适配不同车型的安装需求，不需要重新搭建整体曲面结构。

　　在曲面建模阶段，需要先绘制外圆环的中心轨迹线，再扫掠出圆环的基础曲面，之后绘制内部V、W字母的轮廓线，通过拉伸、倒圆角、曲面合并等操作完成整体造型，最后对所有可见表面做曲率分析，保证曲面的光顺度满足电镀工艺的要求，因为电镀工艺对零件表面的缺陷有放大作用，哪怕是0.01mm的曲面凹痕，电镀后都会变成肉眼可见的外观瑕疵。另外，标识的边缘需要做0.3mm的圆角处理，避免安装或者洗车过程中边缘划伤人员，同时也能减少边缘位置的镀层应力集中，降低长期使用后镀层起皮脱落的风险。背部的胶槽设计需要距离标识外边缘3mm以上，保证双面胶粘贴后不会出现溢胶问题，胶槽深度控制在0.2mm，刚好容纳双面胶的厚度，粘贴后标识与安装面之间不会出现明显缝隙。对于集成雷达功能的车标，还需要在建模时对标识内部做镂空处理，表面采用镀铬工艺的同时保证雷达波的穿透率满足探测要求，这部分的壁厚控制会更加严格，通常需要通过模流分析和雷达信号测试反复调整壁厚参数，才能同时满足外观和功能要求。
