CA6140车床传动用斜齿圆柱齿轮

　　这款斜齿圆柱齿轮是CA6140普通卧式车床主轴箱与进给传动链中的核心啮合零件，在机床切削动力传递场景中承担转速变换、扭矩分配与运动换向的作用。斜齿结构相比直齿圆柱齿轮，轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是逐步进入与退出接触，重合度更高，传动平稳性显著提升，运转时冲击、振动与噪声更低，承载能力更强，非常适合车床主轴箱这类需要持续传递切削扭矩、变速频繁的工况。

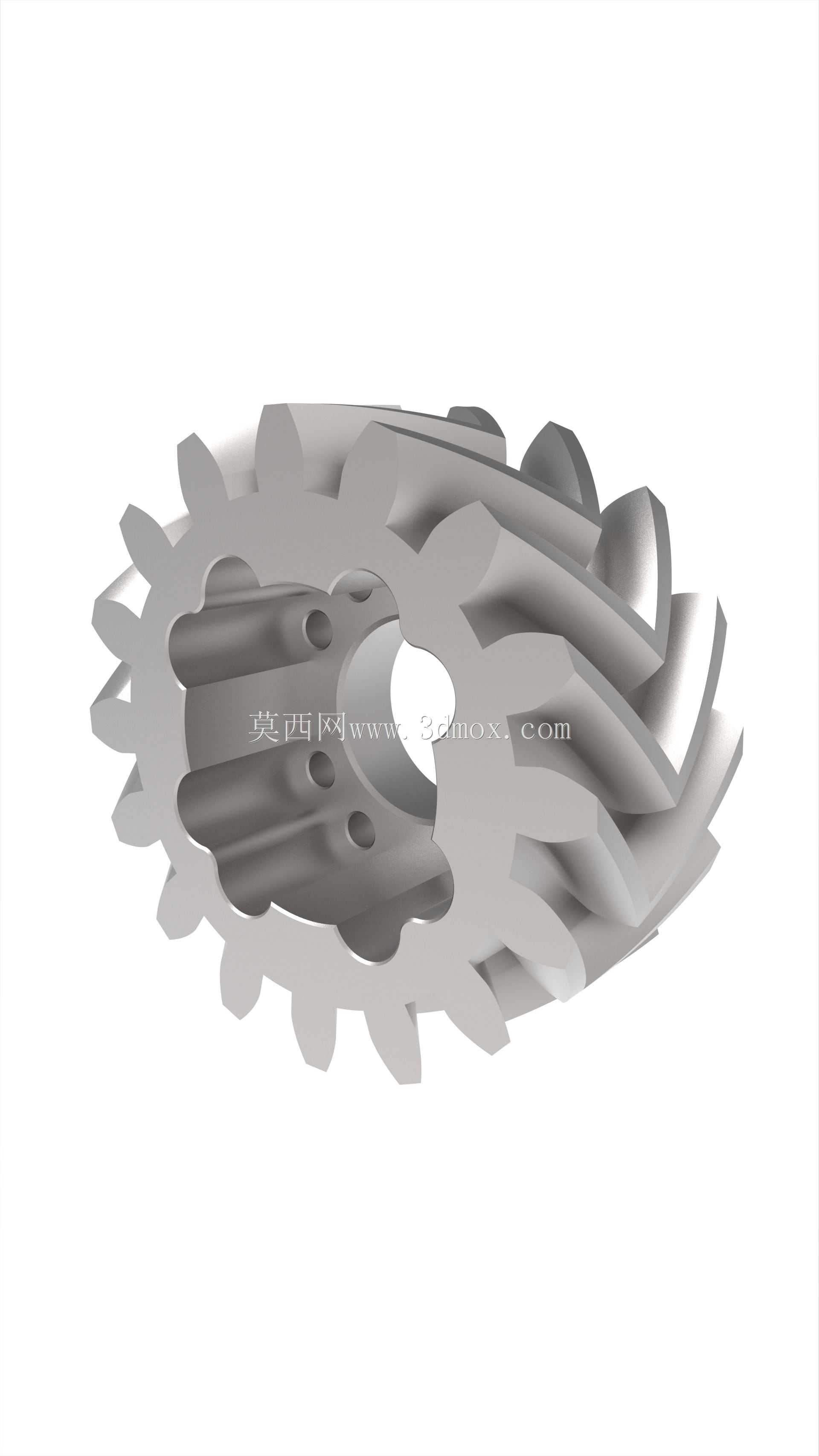

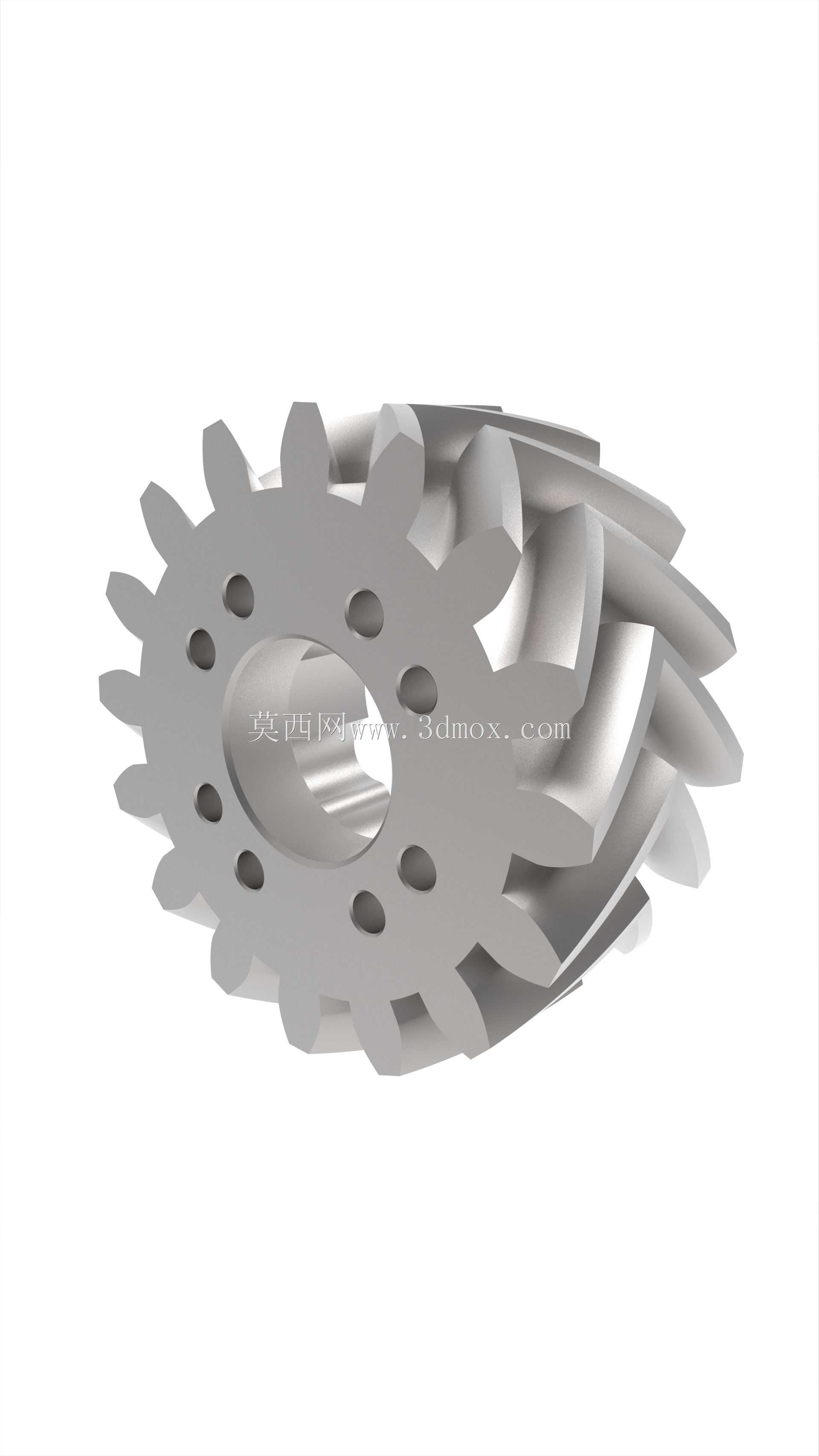

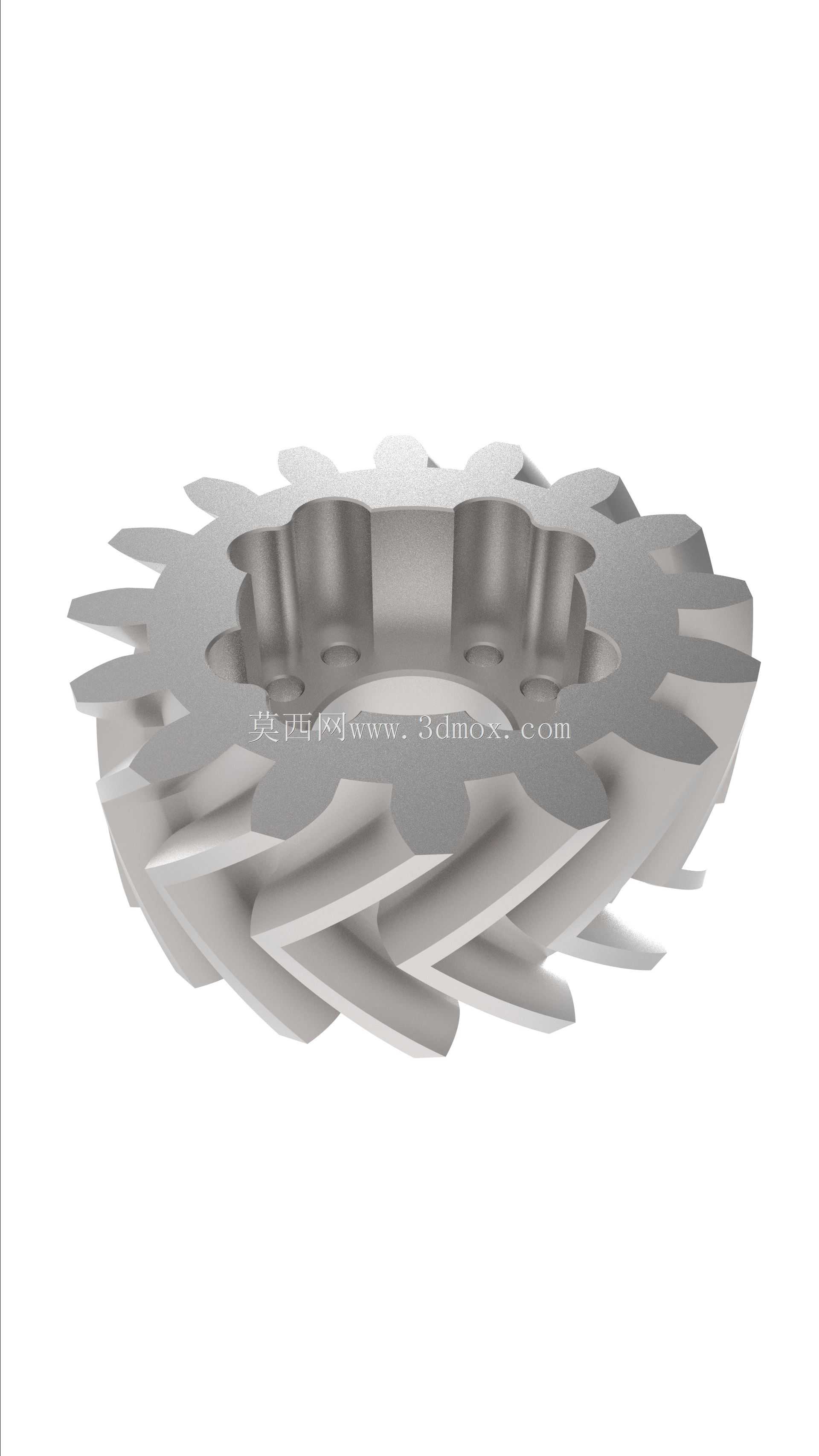

　　从结构设计来看，齿轮轮坯采用盘式带腹板的轻量化构型，外缘加工出连续螺旋齿形，中心设置贯通安装孔，用于与传动轴轴段配合实现周向定位与扭矩传递；腹板区域均匀分布多个减重孔，在保证轮体整体刚性与齿根弯曲强度的前提下，有效降低零件自重与转动惯量，减少变速过程中的惯性冲击，同时节约材料、降低锻坯与机加工的切削余量。轮齿的螺旋角参数经过匹配校核，配对啮合时轴向力方向可通过轴承组合理承受，齿面接触应力分布均匀，避免直齿轮啮合时的边缘接触偏载问题。

　　实际装机使用时，该齿轮安装在车床主轴箱的传动轴上，两端通过轴肩与套筒实现轴向限位，配合平键完成周向固定，齿轮副的中心距严格按照主轴箱传动链的孔系坐标加工，保证齿侧间隙处于合理范围，既不会因间隙过大产生反向冲击与传动误差，也不会因间隙过小出现运转卡滞、齿面润滑不良与异常磨损。在车床进行车削外圆、端面、螺纹等工序时，主轴电机输出的扭矩经过多组齿轮副逐级传递，这款斜齿轮在高速级传动段工作，可稳定传递主轴回转所需的动力，即便在重切削、断续切削的负载波动工况下，也能保持传动连续平稳，保障工件加工的表面粗糙度与尺寸精度。

　　建模过程中完整还原了轮齿的螺旋渐开线齿面、腹板减重孔、中心安装孔的全部结构细节，齿形参数、齿宽、轮毂厚度与各孔位的相对位置均贴合实际机床零件的尺寸边界，可直接用于机床维修备件的结构核对、传动系统的运动仿真，也可作为机床课程设计中齿轮传动部分的参考案例，辅助工程师校核齿轮的强度参数、装配干涉情况与传动链布局。这类斜齿轮除普通车床外，也广泛应用在减速器、变速箱、工程机械传动箱等需要平稳动力传递的设备中，是机械传动领域应用极广的基础零件。
