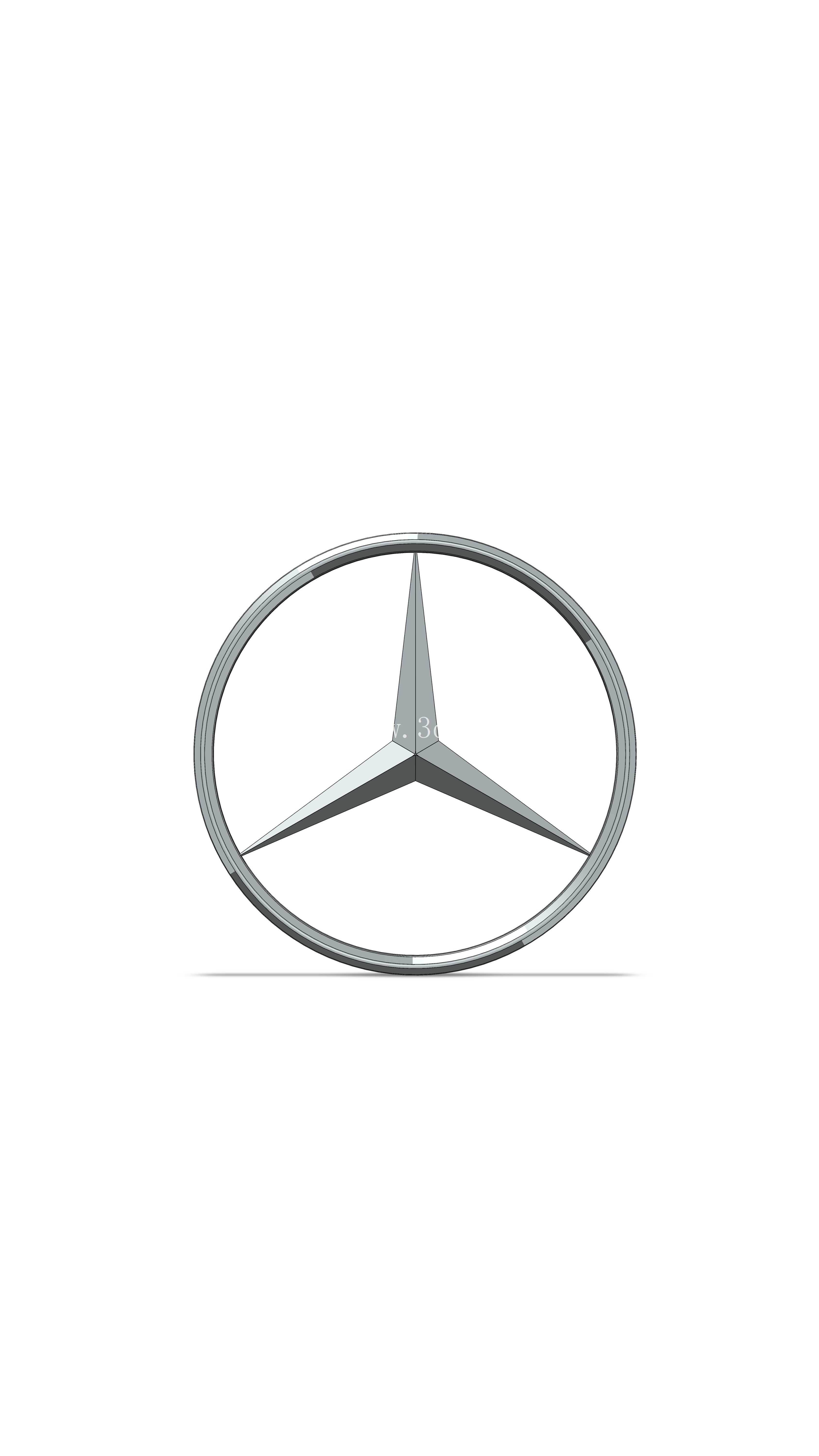

梅赛德斯奔驰三叉星徽车标立体结构

　　作为汽车外饰标识系统里的核心视觉部件，这款三叉星徽车标的三维结构，完全围绕实车装配的全场景需求搭建，没有多余的装饰性冗余结构。日常在乘用车的前脸格栅、尾门、轮毂中心盖、方向盘中央等位置，都能见到这类标识的应用，不同安装位置的结构边界会有细微调整，但核心的环形外圈加三叉星的主体构型保持统一。从结构设计逻辑来看，外圈的环形结构并非简单的平面圆环，而是做了等宽的弧面过渡，边缘做了极小的圆角处理，既避免安装时锐边划伤装配人员，也能在车辆行驶过程中降低风阻带来的风噪影响，同时环形结构的厚度根据安装基材的不同预留了适配空间，比如安装在塑料格栅上的版本，环形背面会预留卡扣安装位，安装在金属尾门的版本则会预留胶贴贴合的平面基准，保证安装后标识与安装面完全贴合，不会出现翘边、晃动的问题。三叉星的三个支臂采用等角度120度均分设计，每个支臂从中心交汇点向外圈延伸的过程中，截面厚度做了渐变处理，中心交汇位置厚度最大，保证整体结构的刚性，避免车辆长期行驶震动导致支臂断裂，延伸到与外圈衔接的位置厚度逐渐收窄，和环形结构的弧面自然过渡，没有突兀的衔接棱角，既保证视觉上的流畅感，也能减少行车过程中灰尘、泥水在衔接缝隙处的堆积，降低后期清洁的难度。在建模过程中，首先要确定整体的外圆基准直径，这个尺寸根据不同车型的装配位置有明确的边界要求，比如前脸格栅的大标直径通常在180mm到220mm区间，尾门标识直径在80mm到120mm区间，方向盘中央的标识直径在45mm到60mm区间，建模时先绘制中心对称的三个支臂草图，保证三个支臂的角度、长度、截面轮廓完全一致，避免出现视觉上的不对称偏差，之后通过放样特征生成支臂的立体结构，再绘制外圈的环形截面，通过扫描特征生成外圈结构，最后对所有衔接位置做圆角过渡处理，保证曲面的连续性，避免出现锐边或者曲面褶皱。

　　从实际使用场景来看，这类车标长期暴露在户外环境，需要耐受高低温变化、雨水侵蚀、紫外线照射，所以结构设计时除了外观曲面的精度，还要考虑背面的加强筋布局，在中心交汇位置的背面设置十字形加强筋，三个支臂的背面各设置一条纵向加强筋，既不影响正面的视觉效果，又能大幅提升整体结构的抗冲击能力，避免车辆行驶中被飞溅的石子击坏。另外，标识的安装定位基准设置在环形结构的背面中心位置，预留定位柱的安装孔，装配时定位柱先卡入安装面的定位孔，保证标识安装后角度端正，不会出现歪斜的情况，不管是卡扣安装还是胶贴安装，定位基准都能保证装配精度，降低生产线的装配难度。

　　很多人觉得车标只是简单的装饰件，但实际在结构设计中，需要兼顾视觉识别性、装配便利性、结构耐用性、空气动力学特性等多方面的要求，比如三叉星支臂的倾斜角度，不是随意设定的，而是经过多轮风洞测试调整，保证车辆高速行驶时，气流经过车标位置不会产生紊流，避免带来额外的风噪，同时倾斜的角度也能让光线照射时产生均匀的反光，提升品牌标识的识别度，哪怕在光线不好的环境下，也能清晰辨识出品牌标识。环形外圈的宽度也有严格的比例要求，和三叉星支臂的宽度保持固定的比例，保证视觉上的协调感，不会出现外圈过粗显得笨重，或者外圈过细导致结构强度不足的问题。

　　在建模的曲面处理上，所有外露的曲面都做了G2连续处理，保证后续做电镀、抛光表面处理时，不会出现曲面接痕，让最终的成品表面光泽均匀，没有明暗不均的问题。背面的安装结构全部做了隐藏式设计，从正面完全看不到安装卡扣或者胶贴的痕迹，保证外观的完整性。针对不同的安装场景，模型还预留了结构调整的参数化基准，比如需要调整直径尺寸时，只需要修改外圆草图的直径参数，整个环形结构和三叉星支臂就能按比例同步调整，不需要重新绘制草图，大幅提升不同车型适配的设计效率。支臂的厚度参数也设置了可调整的参数关联，当尺寸缩放时，厚度会按比例同步变化，保证不同尺寸的车标都有足够的结构强度，不会出现大尺寸车标支臂过薄容易断裂，或者小尺寸车标支臂过厚显得笨重的问题。
