多规格直齿圆柱齿轮传动组结构设计

这套直齿圆柱齿轮传动组的建模，是基于常规中小功率传动场景的通用化需求搭建的，覆盖了从大传动比减速到多轴动力分流的多种排布逻辑，没有局限在单一设备的特定结构里，适配性覆盖了轻工输送、小型自动化工作站、通用机床进给机构等多个常见的机械应用场景。做这套结构的时候最先考虑的不是外观排布的规整性，而是实际啮合过程中的侧隙控制、齿面接触应力的均匀性，毕竟直齿轮虽然加工难度低、传动效率高，但如果中心距偏差、齿顶高系数选得不合理，实际运行中很容易出现啮合冲击、噪音过大的问题，尤其是多齿轮串联传动的排布里，每一级的传动比分配都要兼顾负载匹配，不能出现某一级齿轮负载远超设计阈值的情况。

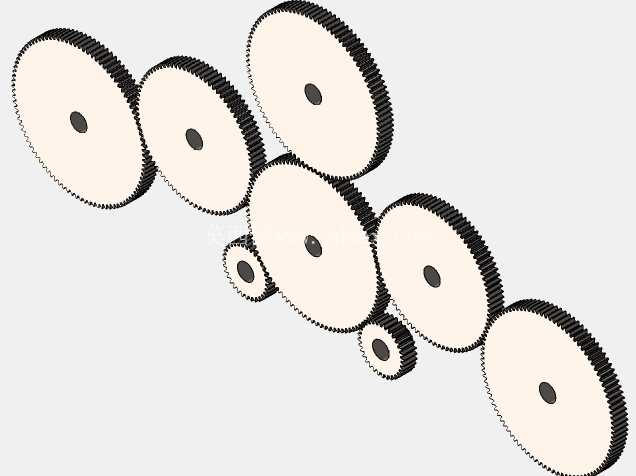

从结构排布来看，这套传动组包含了不同齿数、不同分度圆直径的直齿轮，既有大齿数的低速级齿轮，也有小齿数的高速级过渡齿轮，还整合了太阳行星齿轮的啮合结构逻辑，可实现固定轴传动与行星传动两种模式的结构参考。大尺寸齿轮的腹板采用了轻量化的孔位设计，在保证轮体抗弯强度的前提下，尽可能降低了转动惯量，减少启停阶段的惯性冲击，适合频繁正反转的传动工况；小尺寸齿轮因为本身分度圆直径小，轮体与轴的连接采用了集成式的轴孔配合设计，没有额外做腹板减重，避免小尺寸零件加工时出现刚度不足的问题。

设计过程中特意统一了所有齿轮的模数与压力角参数，保证同模数齿轮之间可以任意组合啮合，方便设计人员根据实际传动比需求快速调整齿轮排布顺序，不需要重新校核齿形匹配度。齿向方向没有做修形处理，保留了标准直齿的加工特性，适配普通滚齿、插齿的常规加工工艺，不需要特殊的定制刀具就能完成加工，能有效降低零件的加工成本与生产周期。安装边界上，所有齿轮的轴孔尺寸、键槽规格都遵循了通用轴系配合标准，轴孔公差带选用H7，适配常用的k6公差配合的传动轴，不需要额外定制非标轴件就能完成装配；齿轮的齿顶圆与相邻结构件的安全间隙预留了不小于模数1.5倍的距离，避免运行过程中出现齿顶与机架、护罩等固定件的刮擦问题。

在实际应用场景里，这套齿轮组既可以单独拆出单对齿轮作为固定轴减速机构使用，用在小型输送带的驱动端、包装设备的进给工位、自动化设备的工位切换传动结构里，也可以按照排布组合成多级减速传动链，实现大传动比的动力输出，满足低转速大扭矩的负载需求；其中整合的太阳行星啮合结构，还可以作为小型行星减速器的核心传动单元参考，用在对安装空间有严格限制、需要同轴输出动力的设备上，比如小型伺服驱动的执行端、精密变位机构的传动部位。

建模过程中对齿形的还原严格遵循了渐开线齿廓的生成逻辑，齿根过渡曲线也按照标准刀具加工的轨迹做了还原，没有做简化处理，方便设计人员直接基于模型做有限元分析，校核齿根弯曲强度、齿面接触疲劳强度，不需要重新绘制齿形轮廓。齿轮的端面倒角、轴孔的入口倒角都做了符合加工工艺的处理，避免模型导入加工编程环节时出现不符合实际工艺的锐角结构，减少后续工艺调整的工作量。不同齿数的齿轮之间的啮合位置都按照标准中心距做了装配约束，转动过程中不会出现齿面干涉、齿顶碰撞的问题，可直接用于运动仿真，验证传动比、传动效率、转速匹配等参数是否符合设计预期。

考虑到实际设备维护的需求，这套齿轮结构的所有配合面都预留了合理的拆装空间，齿轮与轴的配合长度控制在轴径的1.2-1.5倍之间，既保证了扭矩传递的可靠性，也方便后续磨损后的零件更换，不需要拆解整个传动链就能单独替换故障齿轮。轮齿的表面粗糙度要求按照通用传动齿轮的标准设定，齿面粗糙度不高于Ra1.6，齿根部位不高于Ra3.2，兼顾了加工成本与传动过程中的耐磨性能，适合中低速、中等负载的长期运行工况，在常规润滑条件下能保证足够的使用寿命，不会出现过早的齿面磨损、点蚀等失效问题。
