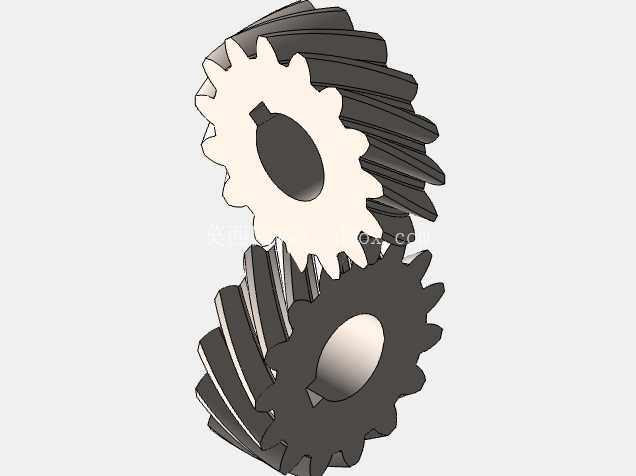

交错啮合式螺旋齿轮传动副结构设计

这套螺旋齿轮传动副，主要面向交错轴动力传递场景设计，区别于常规直齿圆柱齿轮仅能完成平行轴间动力传输的局限，可在空间交错的两根轴之间实现稳定的转速与扭矩传递，在小型精密传动机构、手持动力工具、紧凑布局的工业传动箱中都有广泛适配空间。实际工况中，这类螺旋齿轮啮合时轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮传动时整齿突然撞击啮合的冲击感，传动过程的噪音控制、运行平顺性都有明显优势，尤其适合中低转速、需要稳定传动比的紧凑安装空间。

从结构设计逻辑来看，建模时优先确定了两轴的空间交错角度，轮齿的螺旋角参数经过匹配计算，保证两个齿轮的轮齿螺旋方向相反、螺旋角数值匹配，确保啮合时齿面可以实现充分的线接触，避免出现点接触导致的局部应力集中，降低齿面早期磨损的概率。齿形部分采用渐开线齿廓基准，结合螺旋角参数做齿向修形，抵消实际装配时微小的轴系偏差带来的啮合干涉，同时在齿根位置做了标准圆角过渡，避免热处理以及重载工况下的齿根应力集中断裂风险。齿轮中心的安装孔采用D型扁位结构，区别于普通光孔加键槽的设计，这种扁位结构可以在更小的轴径尺寸下实现可靠的周向限位，不会出现传动过程中齿轮与轴相对打滑的问题，适配小尺寸传动机构的紧凑安装需求，安装时不需要额外加工键槽，轴端加工对应扁位即可完成装配，降低配套轴系的加工难度。

安装边界方面，这套传动副的中心距参数经过严格校核，两齿轮啮合时的齿侧间隙控制在合理范围，既不会因为间隙过小出现运转卡滞、热胀咬死的问题，也不会因为间隙过大导致传动回程误差超标，影响传动精度。齿轮的齿顶圆、齿宽尺寸都做了紧凑化设计，在保证轮齿接触强度满足额定扭矩传递要求的前提下，尽可能压缩轴向与径向的安装占用空间，适配小型设备内部局促的布置空间。实际选型使用时，需要注意两轴的空间交错角度必须与齿轮设计螺旋角匹配，安装时保证两轴的轴线在空间中处于正确的交错位置，避免出现轴线偏移导致的齿面偏载，否则会大幅缩短齿轮的使用寿命，运行时也会出现异常噪音与振动。

不同于直齿轮传动时啮合接触线平行于齿轮轴线，螺旋齿轮啮合时接触线是沿齿向倾斜的，啮合过程中轮齿的接触长度是逐步变化的，因此传动时的载荷变化更为平缓，冲击、振动与噪音都显著降低，在对运行噪音有要求的民用小型设备、精密手持工具中应用十分普遍。建模过程中对齿面的螺旋线精度做了严格控制，保证每一个轮齿的齿距误差、齿向误差都控制在合理公差范围内，确保装配后多个轮齿可以均匀承担载荷，不会出现个别轮齿负载过大提前失效的问题。齿轮端面与安装孔的垂直度也做了公差约束，避免装配后齿轮出现端面跳动，导致啮合间隙周期性变化，影响传动稳定性。这类螺旋齿轮传动副虽然单级传动的效率略低于平行轴直齿轮传动，但凭借其可实现交错轴传动、结构紧凑、运行平顺的特点，在很多空间受限无法布置平行轴传动的场景中，是不可替代的传动结构方案。
