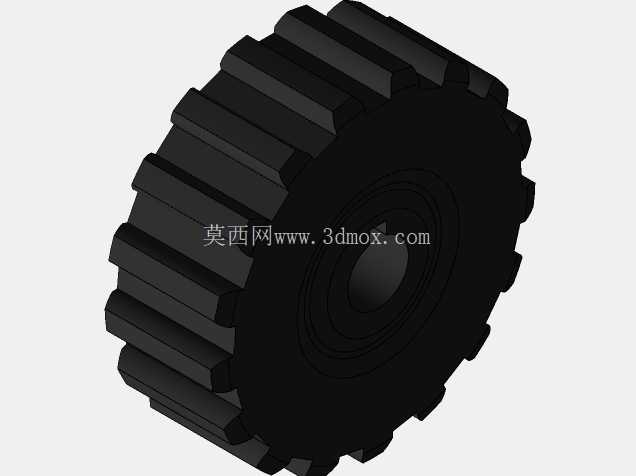

这款17齿直齿圆柱齿轮,在小型传动机构中属于十分常见的动力传递零件,日常能在小型桌面传动装置、教学实训台、简易玩具传动组、小型通讯设备调节机构里看到它的应用场景。直齿圆柱齿轮本身的传动特性是传递平行轴之间的回转动力,不存在轴向分力,安装时不需要额外配置承受轴向载荷的轴承组件,对支撑结构的设计要求相对更低,很适合入门级传动结构的搭建与技能练习使用。从结构设计层面来看,这款齿轮采用等齿距直齿排布,17齿的齿数选择刚好避开了根切的最小齿数临界值,不需要做变位修正就能保证齿形完整,齿根过渡圆弧做了等半径处理,能有效降低齿根位置的应力集中系数,在传递额定扭矩时不容易出现齿根断裂的失效问题。
齿轮中心设置了阶梯式安装孔,大直径段用于和传动轴的轴肩做定位贴合,小直径段为紧配合安装面,能保证齿轮和传动轴之间的同轴度,避免回转过程中出现径向跳动导致的传动噪音、齿面偏磨问题。齿轮的轮毂部分做了加厚处理,轮毂外径大于齿根圆直径,能提升齿轮整体的结构刚性,在承受冲击载荷时不会出现轮毂开裂的情况,轮缘部分和轮毂之间通过等厚辐板连接,在保证结构强度的前提下尽可能控制零件整体重量,降低回转过程中的转动惯量,让传动启停过程更加平稳,不会因为惯量过大导致驱动端过载。齿面的设计采用标准渐开线齿形,压力角选用通用的20度标准值,能和同模数的其他标准直齿轮实现完美啮合,啮合过程中齿面接触为线接触,传动效率能达到98%以上,动力传递过程中的损耗极低。
在实际安装适配时,需要注意安装轴的直径要和中心安装孔的尺寸做公差匹配,一般选用H7/k6的过渡配合,既能保证传动过程中不出现轴孔相对滑动,也能方便后期维护时的拆卸更换;齿轮的轴向定位可以通过轴用弹性挡圈或者紧定螺钉实现,安装时要保证相啮合的两个齿轮轴线平行,齿宽方向的对齐误差控制在齿宽的5%以内,避免出现局部齿面过载磨损的问题。这款齿轮的建模过程可以作为SolidWorks软件的基础技能练习素材,从齿形的渐开线方程绘制,到拉伸凸台构建轮体结构,再到中心孔、轮毂的细节处理,能完整覆盖草图绘制、特征建模、参数化关联的基础操作,帮助初学者理解齿轮参数和实际结构之间的对应关系,掌握渐开线齿形的绘制逻辑,理解传动零件设计中公差配合、安装定位、强度校核的基本思路。
在实际选型使用时,要根据传递的扭矩大小、工作转速、负载特性确认齿轮的材质匹配,如果是用于教学演示或者轻载传动场景,可以直接采用树脂3D打印制作,成本低加工周期短;如果是用于中等负载的传动场景,可以选用POM或者尼龙材质机加工,具备一定的自润滑特性,运转噪音低;如果是用于重载传动场景,则需要选用45号钢或者40Cr材质做调质处理,齿面做高频淬火提升硬度,保证齿面的耐磨性能和整体结构强度。
