多接口集成式机械传动箱体结构设计

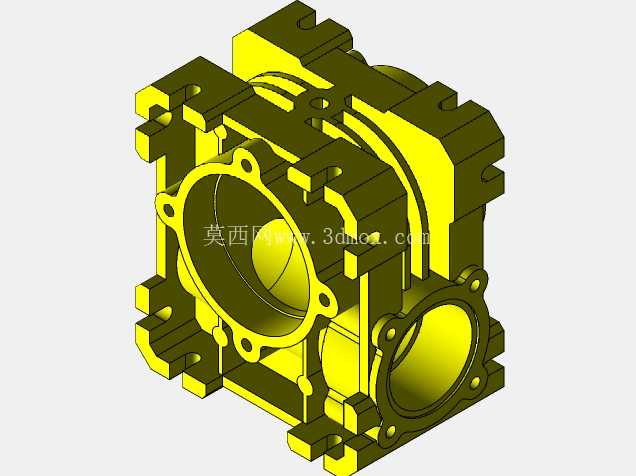

　　在流体动力传输、中小型动力传动系统的布局中，这类多接口集成箱体是核心的承载与导流部件，日常会出现在车间气动回路的分配节点、小型液压站的阀组集成基座、或是微型减速单元的外壳承载位置，区别于单一通径的直通式壳体，它的多向法兰接口设计，能同时适配不同方向的管路接入、轴系穿装需求，减少系统中额外的转接弯头、连接法兰数量，降低整个回路的泄漏风险点。从结构设计逻辑来看，整个箱体采用一体化铸造成型后做机加工的工艺路线，主体腔体为中空回转结构，预留的内部空间可以容纳齿轮传动副、叶轮导流组件或是阀组集成块，不同方向伸出的法兰端面上，均匀布置了螺栓安装孔，孔位的节圆尺寸、孔径公差都匹配对应通径的标准法兰连接规范，安装时不需要额外做孔位适配，直接用标准螺栓就能完成对接密封。

　　箱体外侧的凸台、加强筋布局不是随意设置的，每一处加厚的位置都对应内部腔体的压力承载薄弱点，比如正面大口径法兰的根部，做了环形加厚凸台，避免螺栓锁紧时法兰面变形导致密封失效；侧面斜向接口的连接位置，布置了三角加强筋，抵消管路接入后产生的侧向弯矩，防止长期受载出现壳体开裂。安装边界上，箱体底部的方形安装座预留了四个沉头安装孔，孔位的中心距适配常见的100mm、120mm标准安装基座尺寸，安装时可以直接固定在型材机架或是设备安装平板上，不需要额外做转接支架。各个法兰接口的端面都预留了密封槽安装位置，不管是装O型圈还是密封垫片，都能保证端面密封的压缩量在合理区间，不会因为压缩量过大导致密封件挤裂，或是压缩量不足出现泄漏。

　　设计过程中需要重点考量的是腔体内部的流道或是轴系避让空间，不同接口的中心轴线交汇位置，做了圆弧过渡处理，避免出现直角应力集中，同时如果是用于流体输送场景，圆弧过渡也能减少介质流动的阻力，降低局部紊流带来的振动和噪音。箱体的壁厚设计遵循等强度原则，主体承载区域的壁厚均匀，非承载区域的外侧做了局部挖空减重，在保证整体刚性满足1.6MPa工作压力要求的前提下，尽可能降低整体重量，减少设备安装后的整体负载。

　　这类箱体在实际使用中，往往需要同时承担介质导流、内部零件承载、外部部件安装基准的多重作用，所以各个安装面的形位公差要求较高，比如法兰端面的平面度需要控制在0.05mm以内，各个接口的轴线同轴度、垂直度公差要控制在0.1mm以内，才能保证内部安装的轴系、阀件运行顺畅，不会出现偏磨、卡滞的问题。和市面上常见的分体式拼接箱体相比，这种一体化结构的箱体没有额外的拼接密封面，长期使用后的密封可靠性更高，同时整体刚性更好，在内部传动部件高速运行时，能更好地吸收振动，降低整个设备的运行噪音。在做三维建模的时候，需要提前把各个接口的标准尺寸、安装孔位的公差、密封槽的尺寸都对应到标准规范里，避免后期加工时出现尺寸不匹配的问题，同时要预留出机加工的余量，尤其是各个安装端面、螺栓孔的位置，要考虑铸造工艺的拔模斜度，避免出现无法脱模的结构死角。
