家电用层叠式电源变压器铁芯结构

　　在民用家电的供电回路设计中，电源变压器的铁芯结构直接决定了整机的供电稳定性、空载损耗水平以及运行噪音表现，本次呈现的层叠式铁芯结构，是面向冰箱这类长期连续运行的白色家电做的定向结构优化。从实际应用场景来看，冰箱的主控板、温控模块、照明回路都需要稳定的低压直流供电，而市电接入后的电压变换、电气隔离环节，完全依赖电源变压器完成，这类安装在冰箱背部电控仓内的元件，常年处于温湿度波动、存在轻微振动的工作环境，对结构的叠片紧密度、边角圆弧处理都有明确的工程要求。

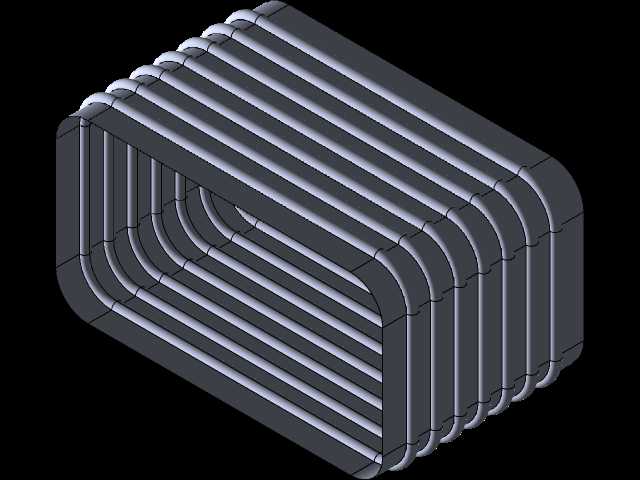

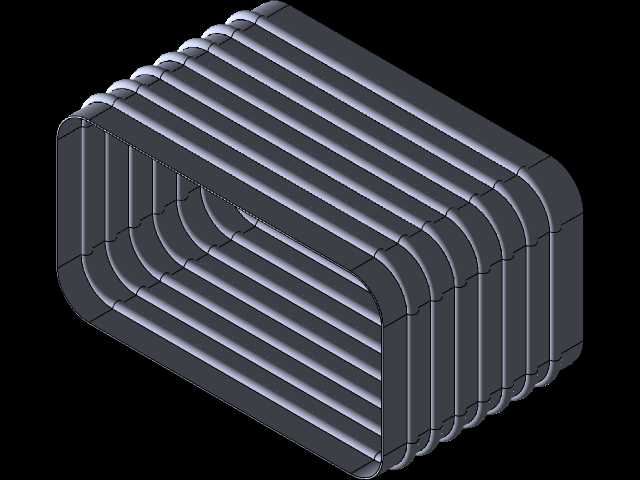

　　从结构设计思路上看，这款铁芯采用了多片等规格硅钢片逐层对齐叠压的方案，没有采用传统的斜接缝或者阶梯叠结构，而是做了等宽的长圆形闭环结构，也就是业内常说的R型铁芯的叠片变体，这种结构的好处是磁路没有尖锐拐角，磁通在硅钢片内传递时不会出现局部磁密过高的问题，能有效降低空载电流和铁损，对于需要24小时不间断通电的冰箱来说，长期运行的能耗控制优势非常明显。叠片的边缘全部做了圆弧导角处理，不是直角裁切，一方面是避免叠压过程中硅钢片的边缘绝缘层被剐蹭破损，造成片间短路增加涡流损耗，另一方面也能减少叠片组装后的边角应力集中，避免长期运行受温度影响出现硅钢片翘曲、产生共振噪音。

　　从安装边界的尺寸逻辑来看，整个铁芯的叠厚方向尺寸是根据电控仓的预留安装空间做的匹配，长圆形的内孔尺寸刚好适配对应规格的线圈骨架，绕制完初级、次级线圈后的绕组可以直接套入铁芯柱，不需要额外做切割或者拼接，组装工序上能减少一道铁芯插装的工序，提升生产装配的效率。叠片的每一片厚度都控制在常规工频变压器适用的0.35mm规格，表面的绝缘涂层均匀度控制在微米级，既保证片间绝缘可靠，又不会因为涂层过厚挤占有效导磁面积，降低铁芯的窗口利用率。

　　在功能特性的匹配上，这种层叠结构的铁芯相比整体卷绕的铁芯，散热表现更好，叠片之间存在的微小间隙可以形成自然的散热通道，冰箱电控仓内没有强制风冷的条件，元件的散热全靠自然对流，这种结构能让铁芯长期运行的温升控制在标准允许的范围内，不会因为过热加速绝缘层老化，延长变压器的整体使用寿命。另外，等截面的铁芯柱设计让初级和次级绕组的绕制可以采用等径骨架，绕组的铜线排布更整齐，绕组之间的绝缘距离更容易控制，安规距离的满足不需要额外增加绝缘挡片，能压缩整个变压器的整体体积，适配冰箱电控仓越来越紧凑的安装空间要求。

　　实际工程验证阶段，这种结构的铁芯在叠压完成后，通过专用的夹具紧固并做浸漆处理，叠片之间的相对位置被完全固定，即使冰箱压缩机运行带来的长期低频振动传递到电控仓，也不会出现叠片松动产生的嗡嗡异响，解决了传统插片式变压器在长期振动环境下容易出现的噪音变大问题。磁路的对称设计也让变压器的漏磁控制在很低的水平，不会对冰箱内部的温控传感器、显示模块造成电磁干扰，避免出现温控不准、显示跳变这类影响用户使用体验的问题。
