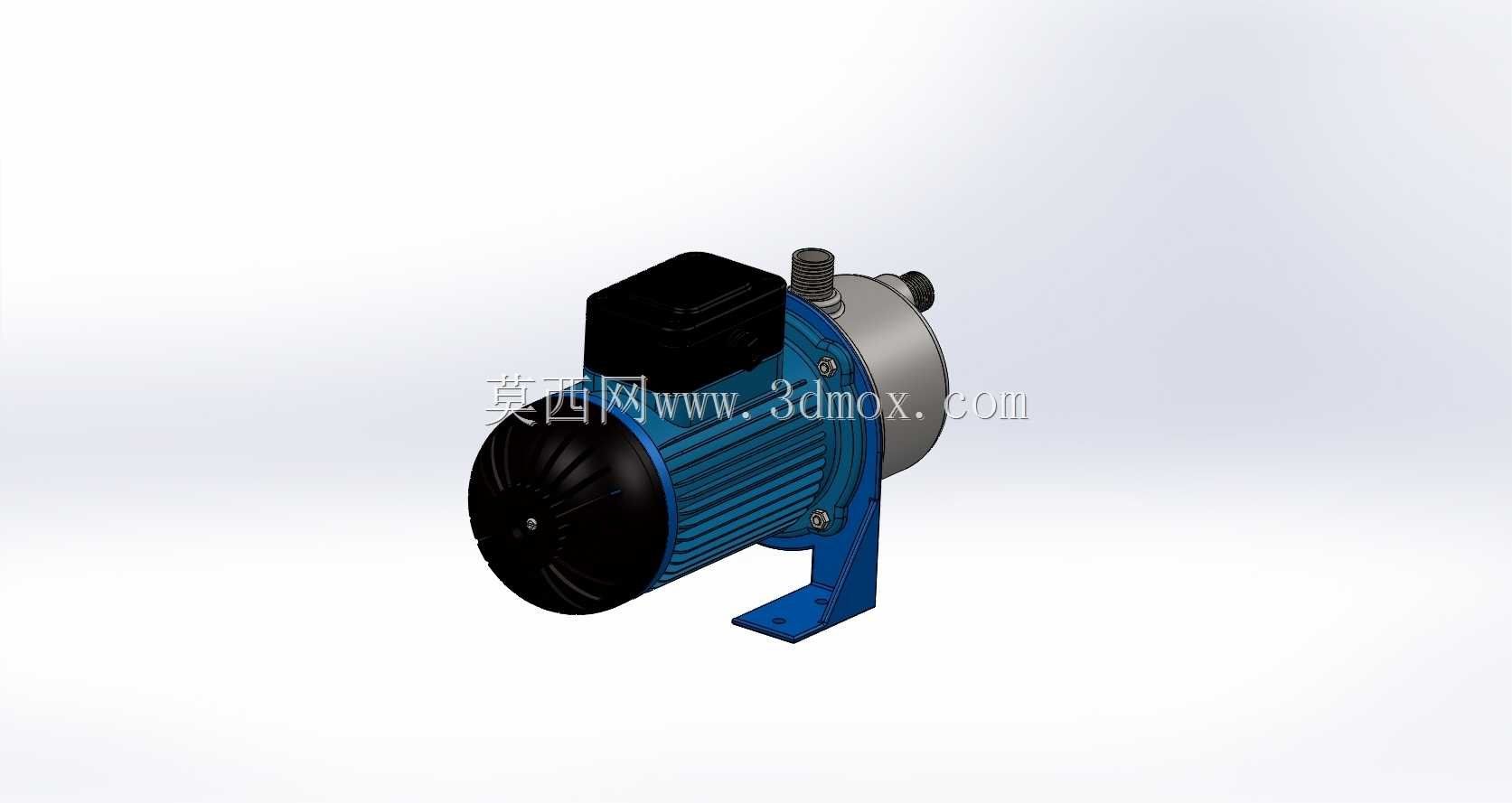

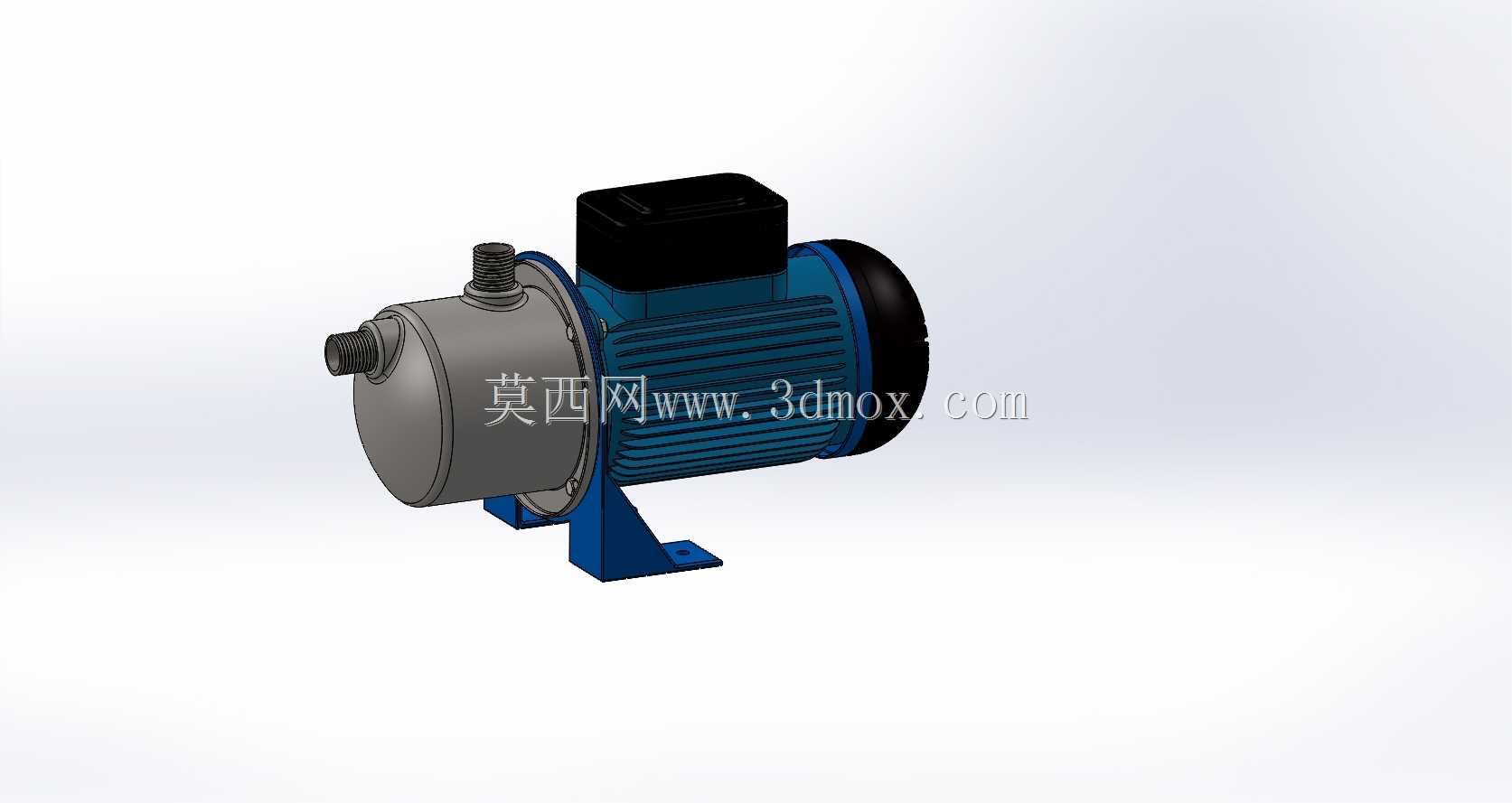

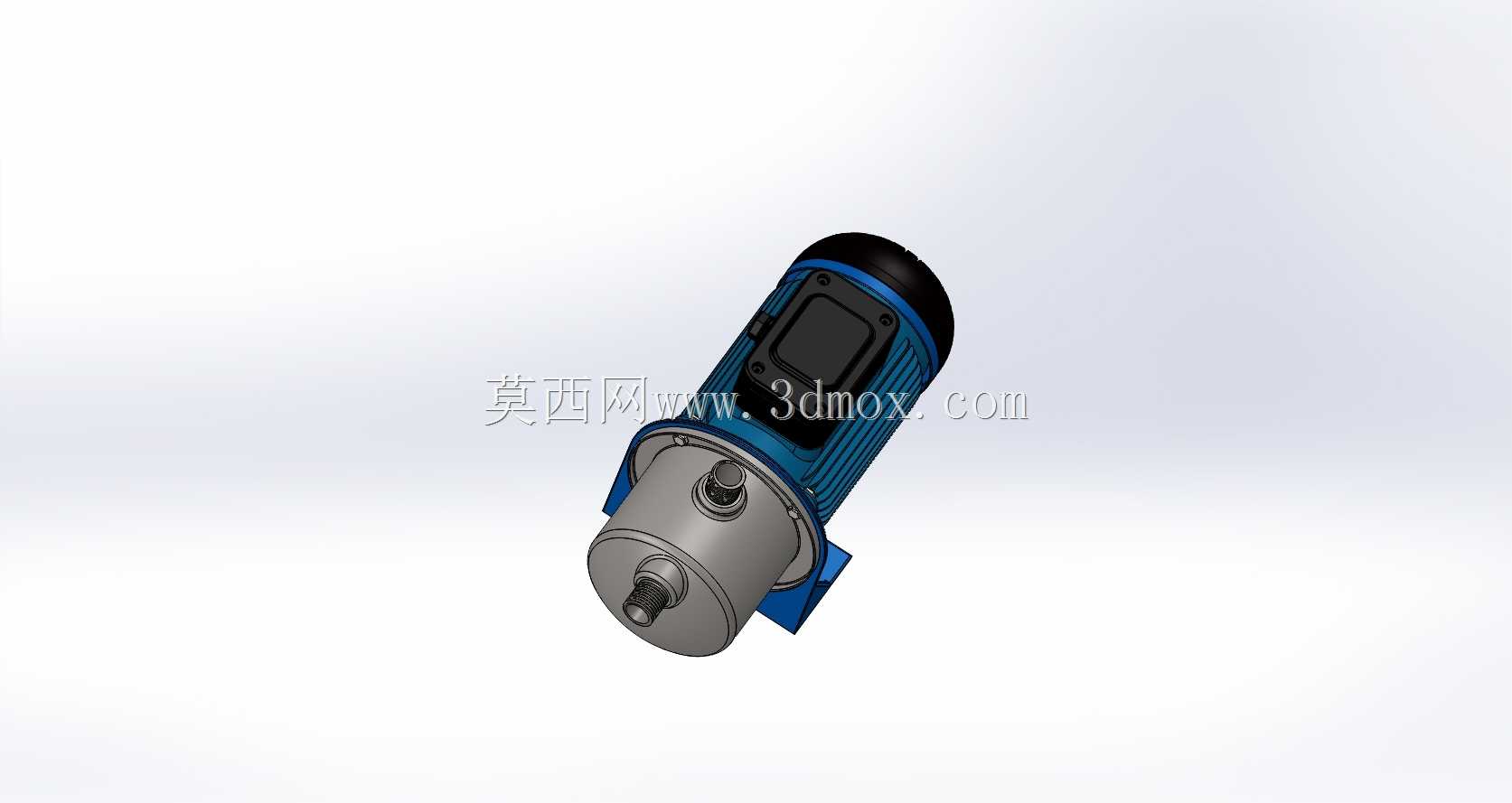

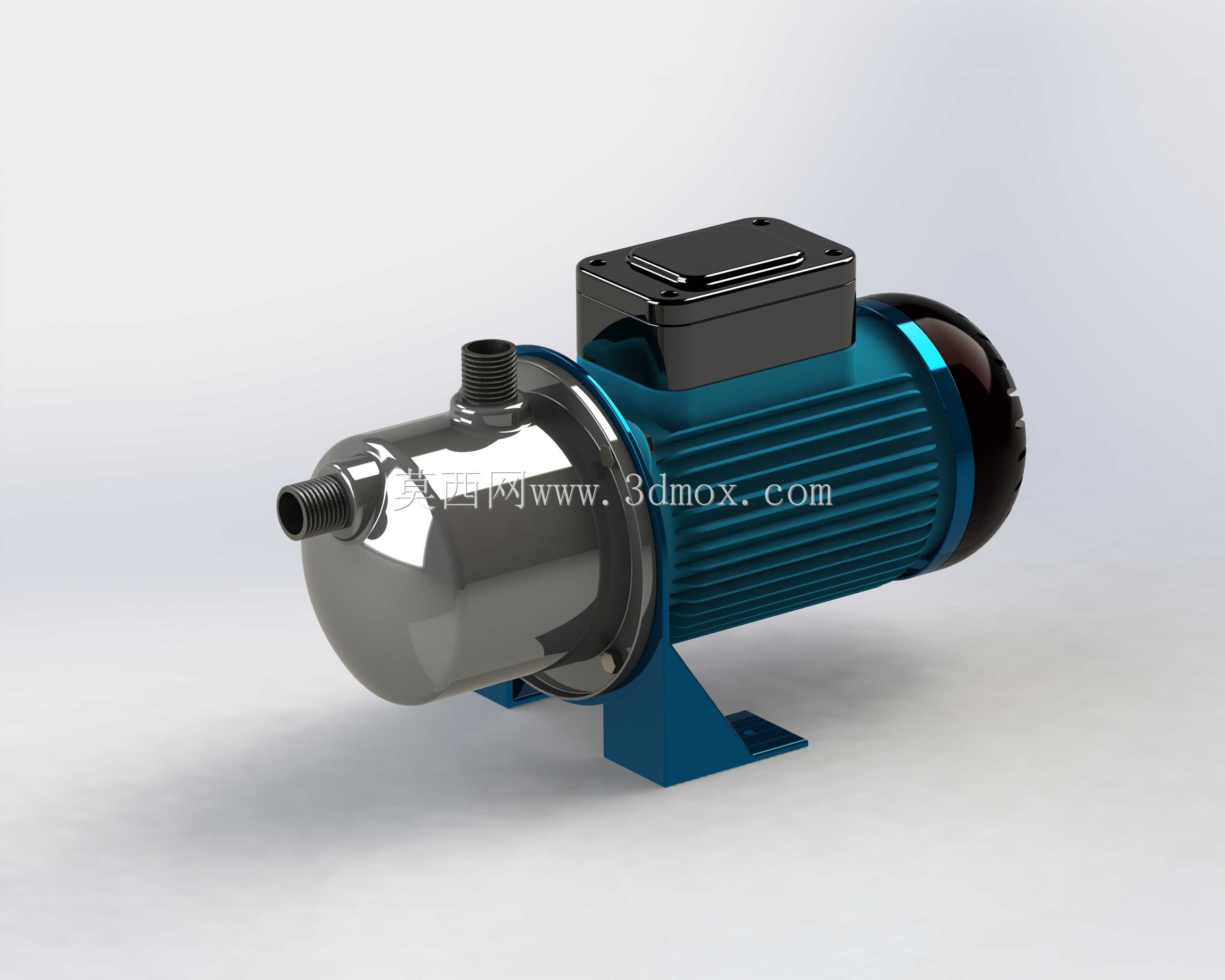

不锈钢增压自吸泵结构设计方案

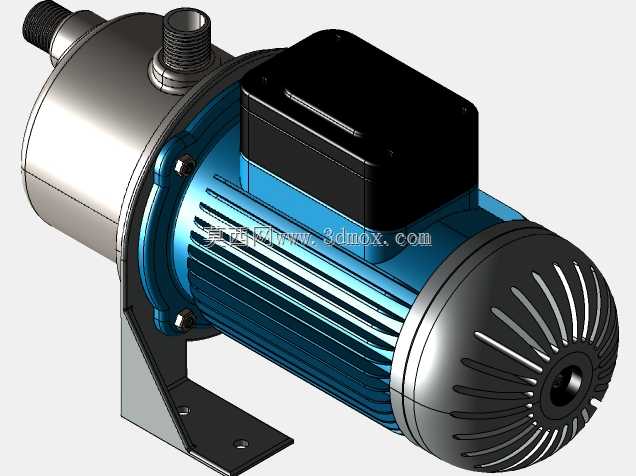

民用供水场景里，自吸泵的螺纹接口渗漏一直是售后返修的重灾区，不少现场安装反馈显示，外螺纹根部的应力集中会在长期启停震动下出现微裂纹，加上泵体与电机段的同轴度偏差，会进一步放大密封面的交变载荷。这款泵的外螺纹接口做了根部圆弧过渡处理，没有采用常见的直角退刀槽结构，螺纹收尾段的牙型高度做了渐变收窄，既保证了标准管螺纹的啮合长度，又让接口在拧入外接管路时不会在根部形成硬接触应力点。泵头段采用不锈钢冲压焊接结构，流道内壁的焊缝做了磨平处理，避免水流在腔体内形成紊流气蚀，进水口与出水口的轴线夹角经过反复调整，能在首次灌水后快速形成真空负压，减少引水等待时间。电机外壳的散热筋没有采用等距排布的常规设计，靠近接线盒的位置筋条高度降低2mm，给接线端子的安装预留足够操作空间，同时不会影响整体散热面积，后端盖的半球形造型能引导冷却气流顺着筋条流向泵头连接段，带走机械密封处的摩擦热量。支撑脚的安装孔做了长圆孔设计，现场安装时可以微调泵体的水平度，抵消安装基面的平整度误差，支撑脚与电机壳体的连接位置加了加强筋，避免搬运吊装时出现壳体变形。接线盒的密封面做了一圈内嵌式防水胶条槽，盒盖的压紧螺丝采用下沉式设计，不会在表面积水形成锈蚀通道，盒内的接线端子排布留足了线缆弯曲半径，即便是较粗的三芯电源线也能轻松接入，不会出现线缆被盒盖压破绝缘层的隐患。泵体与电机的连接法兰采用止口定位结构，装配时不需要反复调整同轴度，止口的配合公差选了过渡配合，既能保证装配后的同轴精度，又不会因为过盈量太大导致拆卸维护困难，机械密封的安装腔做了倒角引导，更换密封件时不会刮伤密封橡胶圈。
