单缸发动机活塞缸组件剖切结构展示

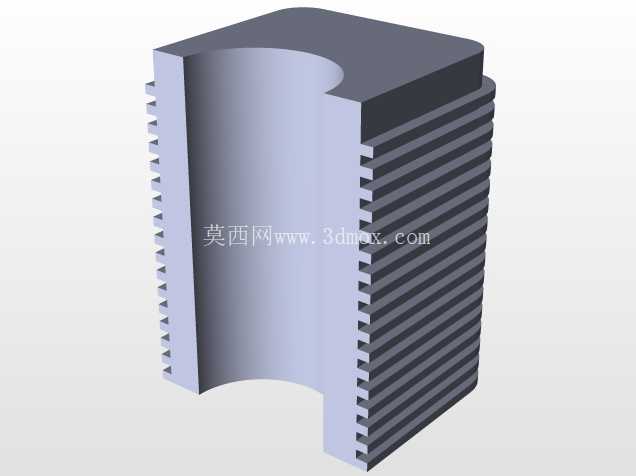

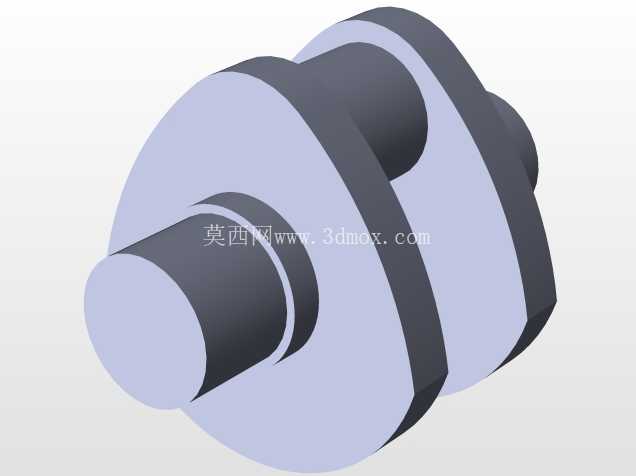

　　气缸内壁采用高精度珩磨处理的设计思路，表面粗糙度控制在适配活塞环密封的区间，既保证活塞往复运动时的低摩擦阻力，又能配合活塞环形成可靠的密封腔，防止燃烧做功阶段的高压燃气窜入曲轴腔，同时避免曲轴腔的润滑油上窜进入燃烧室。活塞部分采用平顶结构设计，顶部平面直接构成燃烧室的下边界，裙部预留了活塞销的安装孔位，通过活塞销与连杆小头实现铰接，可将活塞承受的燃气爆发压力顺畅传递至连杆。曲柄部分采用偏心轮式的整体结构设计，连杆大头与曲柄销配合，将活塞的直线往复运动转换为曲轴的旋转运动，这种结构在小型单缸动力设备中应用广泛，零件数量少、装配工序简单，且能满足小排量动力输出的强度要求。在小型通用内燃机、单缸动力设备的结构设计场景中，活塞缸组件是实现热能向机械能转换的核心承载单元，其结构合理性直接决定整机的压缩比、输出扭矩与运行可靠性。从剖切展示的结构来看，该组件集成了气缸体、活塞、曲柄连杆机构三大核心部分，省去了外围的散热罩、配气机构等附属部件，清晰呈现了动力传递的内部路径。气缸体外壁设计有密集的环形散热鳍片，这是风冷式单缸发动机的典型特征，鳍片的排布方向顺着气缸轴向延伸，在设备运行时可借助活塞往复运动带动的气流、以及整机配套的冷却风路，快速带走燃烧室传导至缸壁的热量，避免缸体因过热出现膨胀变形、活塞卡滞等故障。

　　从安装边界来看，气缸体下端与曲轴箱的连接面采用平面定位结构，周边预留的螺栓孔位可实现与曲轴箱的刚性连接，安装时需保证气缸轴线与曲轴轴线的垂直度公差，避免活塞运行过程中出现偏磨，缩短组件使用寿命。气缸上端面预留了与气缸盖连接的密封面，装配时需配合气缸垫实现燃烧室的密封，压紧力需按照对角线顺序逐步加载，防止缸盖变形导致密封失效。在实际应用场景中，这类活塞缸组件可适配小型通用汽油机、微型发电机组、园林机械动力头、小型摩托车主动力单元等设备，设计时需根据目标设备的排量要求调整气缸内径、活塞行程参数，匹配对应的曲柄偏心距，保证整机压缩比符合燃油燃烧的特性要求。

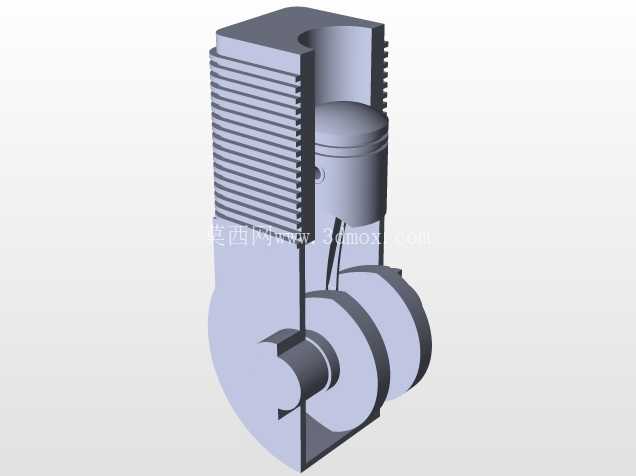

　　散热鳍片的尺寸与间距设计也需要结合设备的持续运行功率做调整，持续高负荷运行的设备需要更大的散热面积、更宽的鳍片间距避免积尘影响散热效果，间歇运行的便携类动力设备则可适当缩小鳍片尺寸，控制整机重量。从建模逻辑来看，该剖切模型采用半剖展示方式，沿气缸轴线与曲柄轴线所在的平面做剖切处理，既保留了组件外部的整体外形特征，又完整呈现了内部活塞、连杆、曲柄的装配关系与运动路径，能帮助结构设计人员快速理解组件的动力传递逻辑，在做改型设计时可直接参考各部件的配合间隙、运动避让边界，比如活塞运行到上止点时与气缸盖的安全间隙、连杆摆动过程中与曲轴箱内壁的避让距离等关键参数，减少前期设计的校核工作量。

　　在做同类组件的三维建模时，需要重点关注活塞销孔与活塞轴线的偏移量设计，合理的偏移量可降低活塞换向时对缸壁的敲击噪音，同时要校核连杆的运动包络，确保在整个活塞行程范围内，连杆不会与气缸内壁、曲轴箱加强筋发生干涉。气缸壁的厚度设计需要兼顾散热性能与结构强度，过薄会导致燃烧室高压下缸体变形，过厚则会增大热阻降低散热效率，同时增加整机重量。这类活塞缸组件的装配公差配合也有明确要求，活塞与气缸壁之间采用间隙配合，配合间隙需根据工作温度下的材料膨胀量做精确计算，铝合金活塞与铸铁缸套的配合间隙通常控制在零点几毫米的区间，既保证热态下不会卡滞，又不会因间隙过大导致敲缸、密封失效。
