内燃机曲柄连杆配气传动组合结构

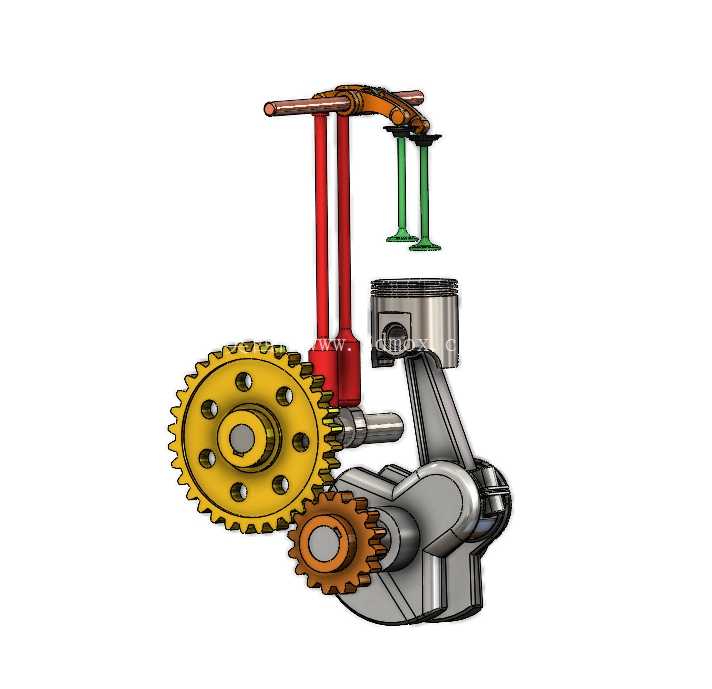

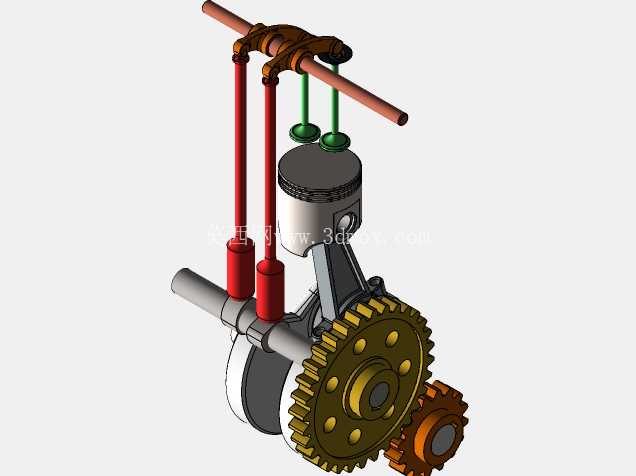

这套结构覆盖内燃机动力输出与进排气控制的核心传动链路，从前端齿轮啮合的动力分配，到曲柄连杆的往复-旋转运动转换，再延伸至顶置配气机构的气门启闭控制，完整复现了单缸内燃机核心做功单元的机械联动逻辑。在实际工程应用中，这类结构是小型通用动力设备、摩托车发动机、小型发电机组动力单元的核心组成部分，所有运动副的匹配精度直接决定整机的动力输出效率、运转平顺性与使用寿命。

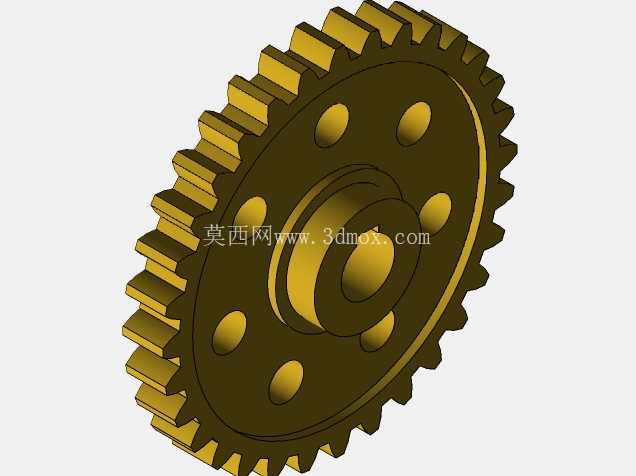

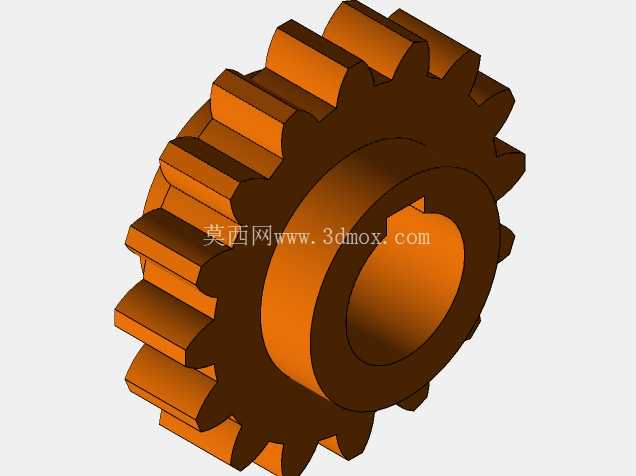

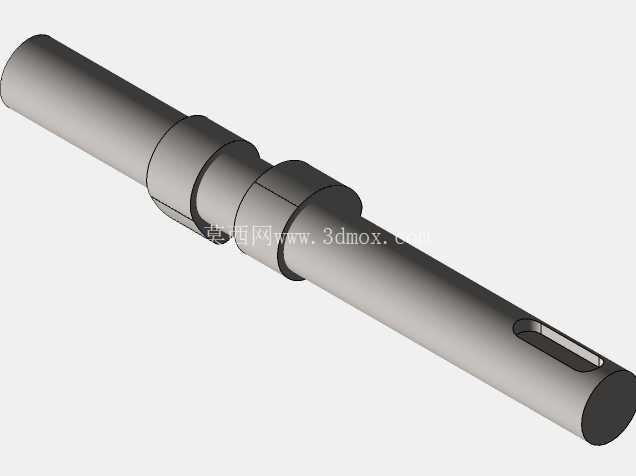

从功能逻辑上看，下部的两个啮合齿轮承担动力分配与转速匹配作用，大直径主动齿轮承接曲轴输出的初始扭矩，通过固定传动比啮合小直径从动齿轮，一方面将动力向后端输出端传递，另一方面通过齿轮系的定比传动驱动上部配气机构的推杆组件，保证气门启闭时机与活塞运动行程的精准匹配，避免出现气门顶活塞、进排气相位错位等致命故障。齿轮采用渐开线圆柱直齿设计，齿形参数经过啮合间隙校核，侧隙控制在合理区间，既保证传动过程无卡滞，又能减少高速运转下的齿面冲击噪音，齿轮中心距严格按照啮合公式计算，安装孔位与曲轴、凸轮轴的轴径采用过渡配合，保证同轴度误差控制在允许范围内。

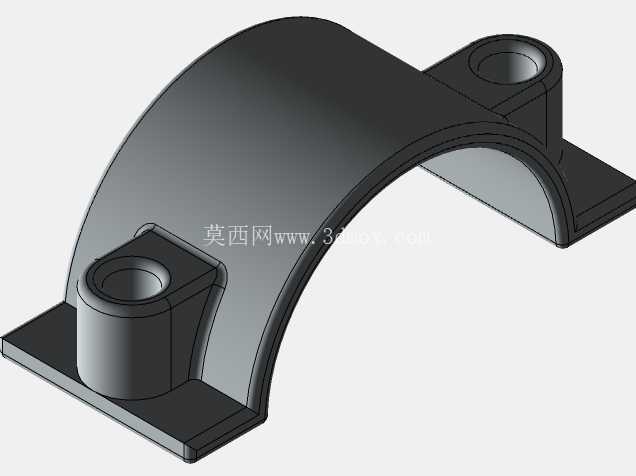

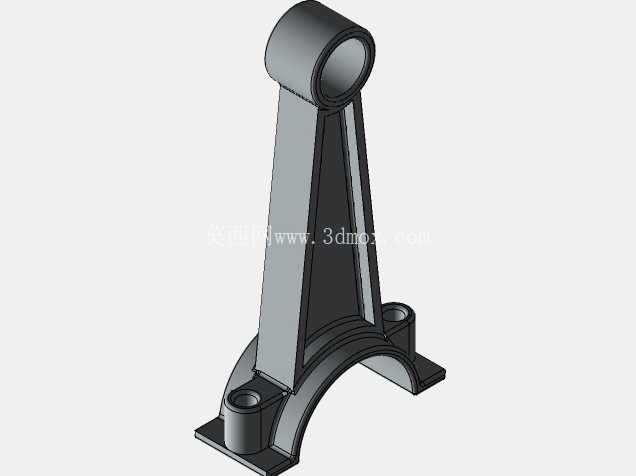

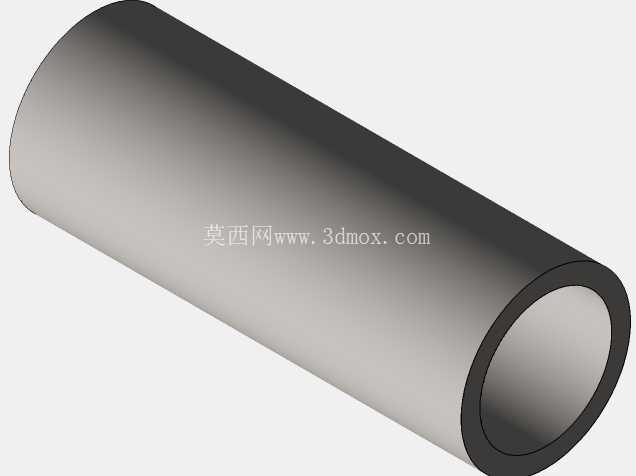

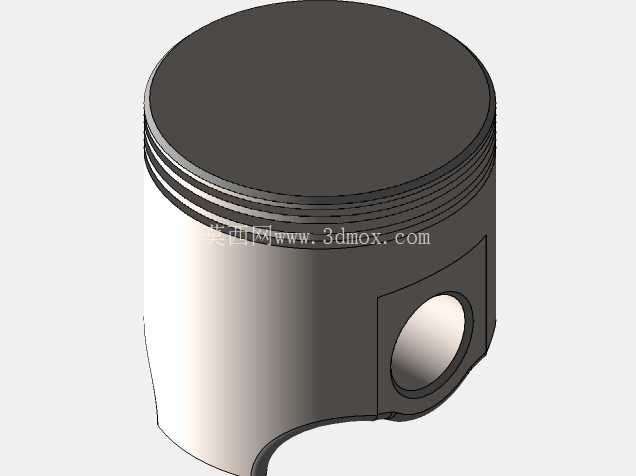

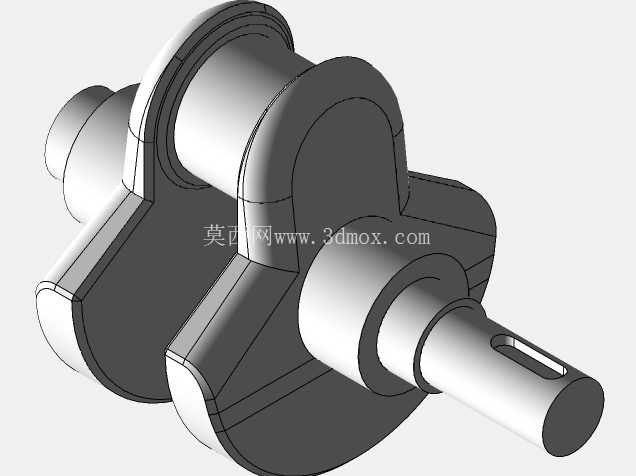

中部的曲柄连杆组件是实现运动形式转换的核心，活塞位于气缸套内做上下往复直线运动，通过活塞销与连杆小头连接，连杆大头与曲轴的曲柄销配合，将活塞承受的燃烧爆发压力转化为曲轴的旋转扭矩。活塞裙部设计有适配热膨胀的型线，避免热态下出现拉缸故障，活塞环槽的位置与宽度按照气环、油环的安装尺寸预留，保证燃烧室密封与缸壁润滑油刮除功能。连杆采用变截面工字梁结构，在保证结构强度、承受交变冲击载荷的前提下尽可能降低往复运动质量，减少高速运转下的惯性力，大小头的衬套与轴瓦安装位预留了合适的过盈量，保证配合可靠性。曲轴的平衡块按照往复惯性力与旋转惯性力的平衡计算结果设计，抵消运转过程中的不平衡量，降低整机振动。

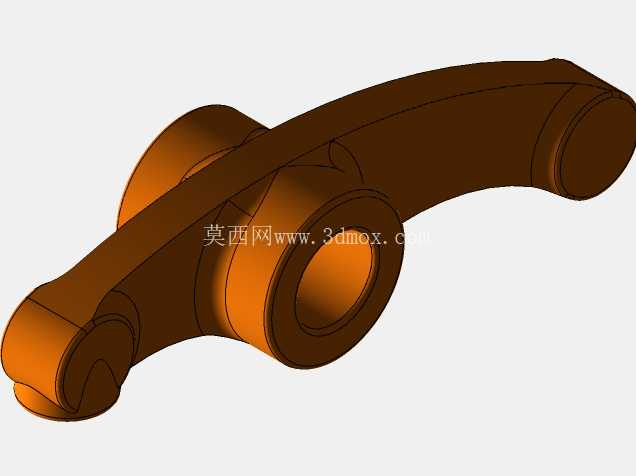

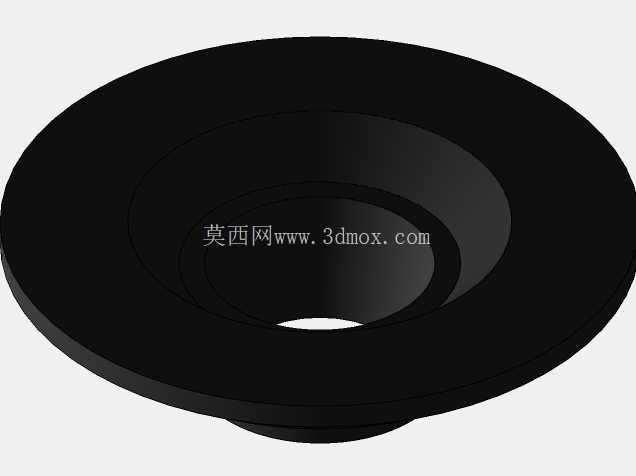

上部的配气机构采用侧置凸轮轴驱动推杆、摇臂的结构形式，两根推杆分别对应进气门与排气门，随齿轮系驱动的凸轮轴升程变化做上下往复运动，推动摇臂摆动控制气门的开启与关闭，气门弹簧提供复位力，保证气门在关闭阶段紧密贴合气门座圈，保证燃烧室密封。气门杆部与气门导管的配合间隙经过精准校核，既保证气门上下运动无卡滞，又避免间隙过大导致的机油窜入燃烧室、气门偏磨等问题。

从安装边界来看，整套结构的下部齿轮组安装面与曲轴箱的定位止口匹配，活塞外圆与气缸套内孔的配合间隙按照热膨胀系数计算预留，上部气门组件的安装位置与气缸盖的气门座圈、导管孔位同轴，推杆的长度尺寸适配凸轮轴基圆位置到摇臂接触点的距离，保证气门间隙处于合理范围。所有运动部件的运动包络都经过干涉检查，齿轮啮合过程无齿顶干涉，连杆摆动过程不与曲轴箱内壁碰撞，气门最大升程位置不与活塞顶面发生碰撞，各润滑通道的位置对应曲轴箱、气缸盖的油道开孔，保证运转过程中各摩擦副得到充分润滑。在建模过程中，所有配合面的尺寸公差、形位公差都按照内燃机设计规范进行匹配，装配关系完全遵循实际装配工艺顺序，可直接用于教学演示、结构原理验证，也可作为小型通用内燃机改型设计的基础结构参考，帮助设计人员快速完成核心传动结构的参数校核与布局调整，减少前期方案设计阶段的重复建模工作量。
