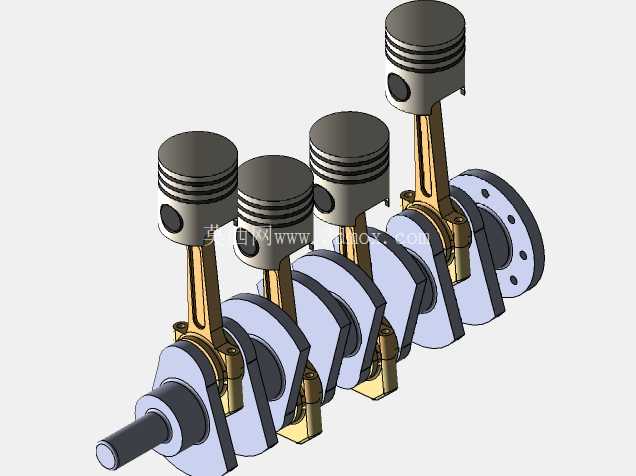

直列四缸内燃机曲柄连杆机构三维结构

这套直列四缸动力核心的结构建模，完全围绕量产车用内燃机的实际装配逻辑搭建，没有做多余的艺术化简化，每一处配合关系都对应真实机加工的装配要求。从实际应用场景来看，这类结构覆盖了绝大多数家用燃油乘用车、轻型商用车的动力单元，也是职业院校机械原理课程、车企动力总成部门做前期结构验证最常用的参考构型，建模时特意保留了各部件的安装基准面，不管是做运动仿真干涉检查，还是拆解做单独零件的工程图导出，都能直接匹配生产端的尺寸链要求。

先从核心功能逻辑说起，这套结构承担的是内燃机把燃气燃烧的直线推力转化为旋转扭矩的全部过程：四个活塞沿气缸轴线做往复直线运动，通过活塞销把力传递给连杆，连杆再带动曲轴做整周旋转，最终把动力输出给离合器、变速器整套传动系统。建模时特意把四个曲柄销的相位角按1-3-4-2的点火间隔做了180度错位布置，这也是直列四缸机能做到一阶二阶惯性力自平衡的核心设计，实际运行时不需要额外加装平衡轴就能把怠速振动控制在可接受范围，这也是为什么这类构型能在民用车型上普及这么多年的核心原因。

设计思路上完全遵循量产发动机的边界约束：活塞部分做了三道活塞环的安装槽位，顶部的燃烧室凹坑造型对应平顶缸盖的压缩比设计，活塞销座的加强筋位置完全避开了连杆摆动的干涉区间，活塞裙部的型线预留了热膨胀余量，实际生产中这部分会做微椭圆处理，避免热机后活塞在气缸内卡滞。连杆部分采用了平切口的大头设计，连杆盖通过两个螺栓定位，轴瓦的安装槽位做了精准的限位凸台，建模时特意保留了连杆大头和曲柄销的配合间隙，做运动仿真时不会出现部件穿透的问题，杆身的工字型截面是在保证抗弯抗扭强度的前提下做的轻量化处理，能有效降低往复运动的惯性力，减少高转速下的振动。

曲轴部分的支撑采用了全支承结构，五个主轴颈对应四个曲拐，每个曲柄臂上都预留了平衡重的安装位，平衡重的重心位置经过反复调整，刚好抵消活塞连杆组往复运动产生的离心惯性力，曲轴前端的轴颈预留了正时齿轮、皮带轮的安装键槽，后端的法兰面对应飞轮的安装定位孔，所有油道孔的位置都做了贯通处理，实际工作时压力机油会从主轴颈油道通过曲轴内部的斜油孔输送到连杆轴颈，给连杆轴瓦提供持续润滑，建模时没有省略这些细小的油道结构，方便后续做润滑系统的流场仿真参考。

安装边界上，整套机构的轴向尺寸完全匹配横置前驱家用车的动力舱布局，曲轴中心到活塞顶面的上止点距离、连杆长度、活塞行程的比例是1.75:1，这个比例是民用自然吸气发动机兼顾低扭和高转功率输出的黄金比例，不会因为连杆太短导致活塞侧压力过大增加气缸壁磨损，也不会因为连杆太长导致整机高度超标影响动力舱布置。气缸中心距按照量产1.5L-2.0L排量机型的通用尺寸设定，相邻两个气缸之间的壁厚预留了足够的水冷套空间，实际生产时不会出现缸壁强度不足或者冷却不均的问题。

从结构设计从业者的角度看，这套模型没有做过度简化，所有配合面的公差带都能对应实际的加工要求：活塞和气缸壁的配合间隙、活塞销和连杆小头的过盈配合量、曲轴主轴颈和主轴承座的配合公差，都在建模的参数里做了预留，不管是刚接触内燃机结构的新手用来理解曲柄连杆机构的运动原理，还是有经验的工程师做新机型开发时的参考构型，都能直接复用里面的结构逻辑，不需要再重新调整核心的相位关系和尺寸比例。做运动仿真的时候，只要给曲轴添加旋转驱动，就能直观看到四个活塞的运动顺序，理解点火间隔和曲轴转角的对应关系，也能清晰看到连杆摆动过程中和曲轴平衡重、气缸壁之间的间隙是否足够，提前规避设计阶段的干涉问题。
