卧式易拉罐铝料压缩打包设备结构

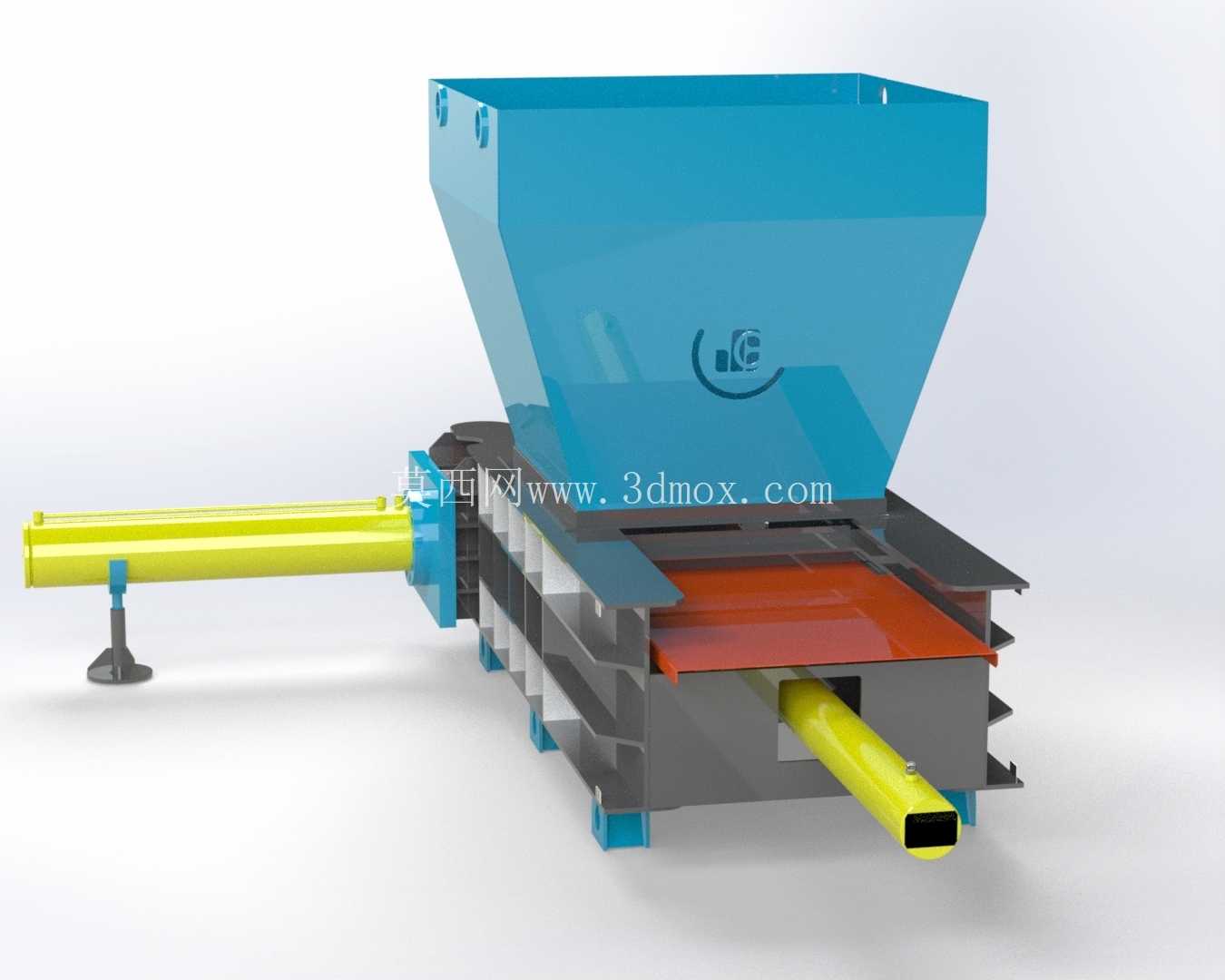

　　这款卧式压缩设备主要面向废铝回收加工场景，针对易拉罐这类轻薄铝制废料的减容处理需求设计，常见于社区回收站、废金属分拣中心、铝材再生预处理车间，用来解决松散铝料储运成本高、投料效率低的问题。从结构布局来看，设备采用水平压合的排布逻辑，上方设置大敞口的梯形受料斗，斗壁做了倾斜导料角度，投料时无需精准对位，松散的易拉罐投入后会靠自重滑入下方的压料腔，受料斗侧壁预留的安装孔可直接对接上料输送机构的出料端，适配人工投料、皮带机自动上料两种作业模式，无需额外改造进料接口。

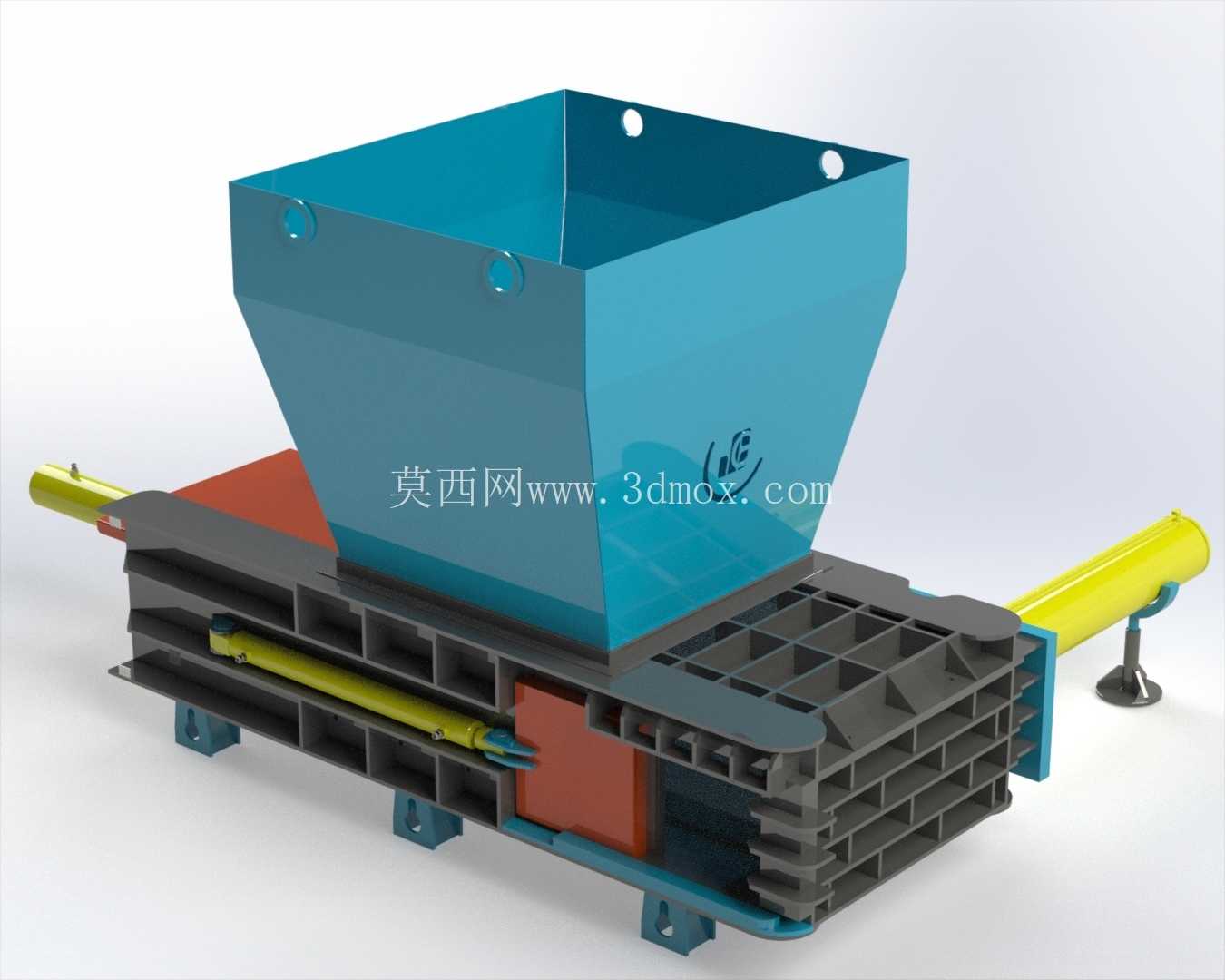

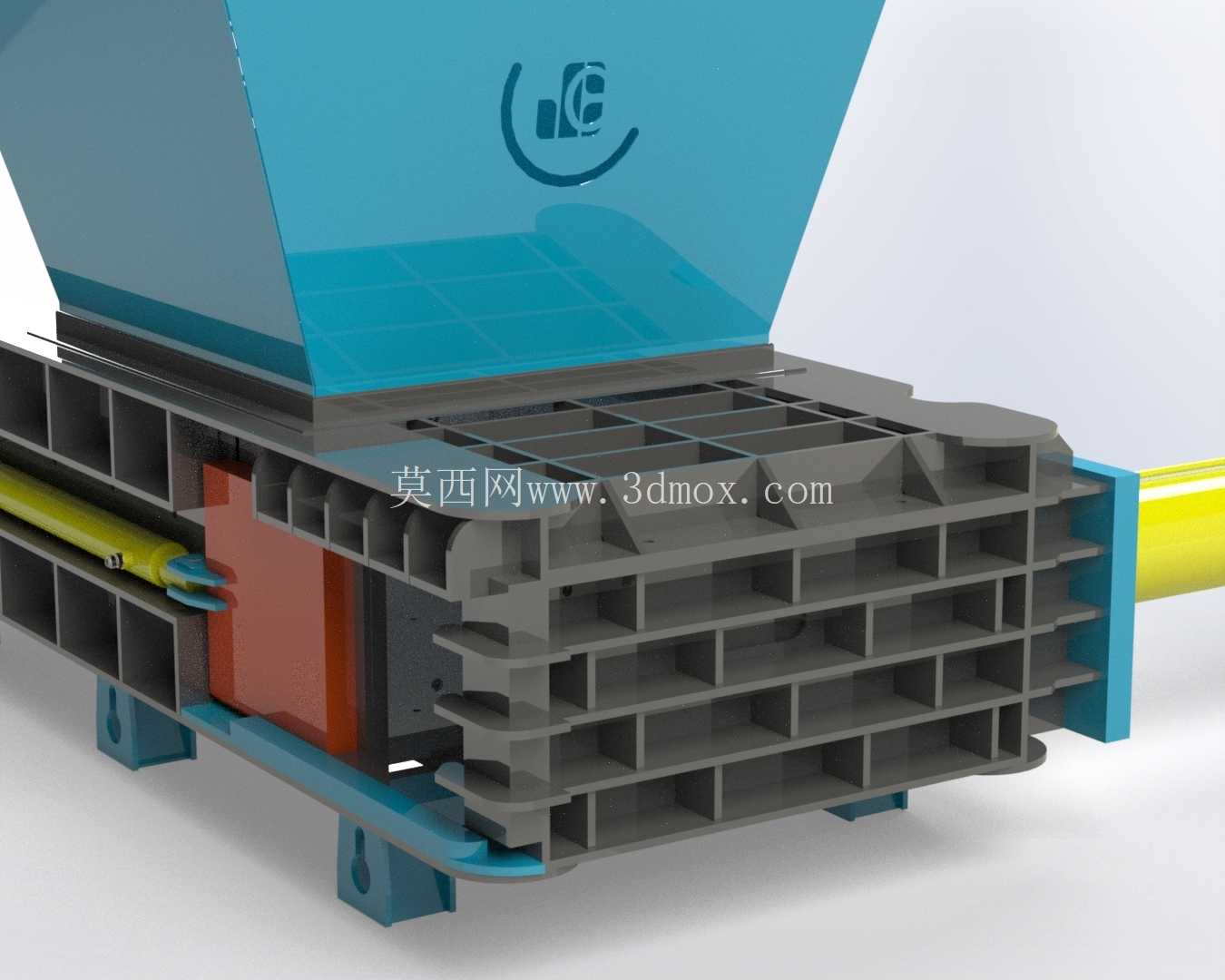

　　压料腔采用多层格构式的箱体结构，侧壁的加强筋沿压合受力方向排布，能抵消压合过程中铝料向外的挤压力，避免长期受压出现腔体变形，腔体内部的压头沿水平导轨做直线往复运动，驱动端采用液压油缸提供压合力，可将松散投入的易拉罐逐层压实，最终形成规整的长方体包块，单包重量控制在23kg左右，压实后的料包密度均匀，堆叠储运时不会出现散包问题。设备的出料端设置了可开合的锁止结构，压合作业时锁止结构闭合，承受压合过程的反向推力，压合完成后锁止结构打开，压头继续推进即可将成型料包推出腔体，整个出料动作无需人工掏料，能减少作业人员的操作强度。

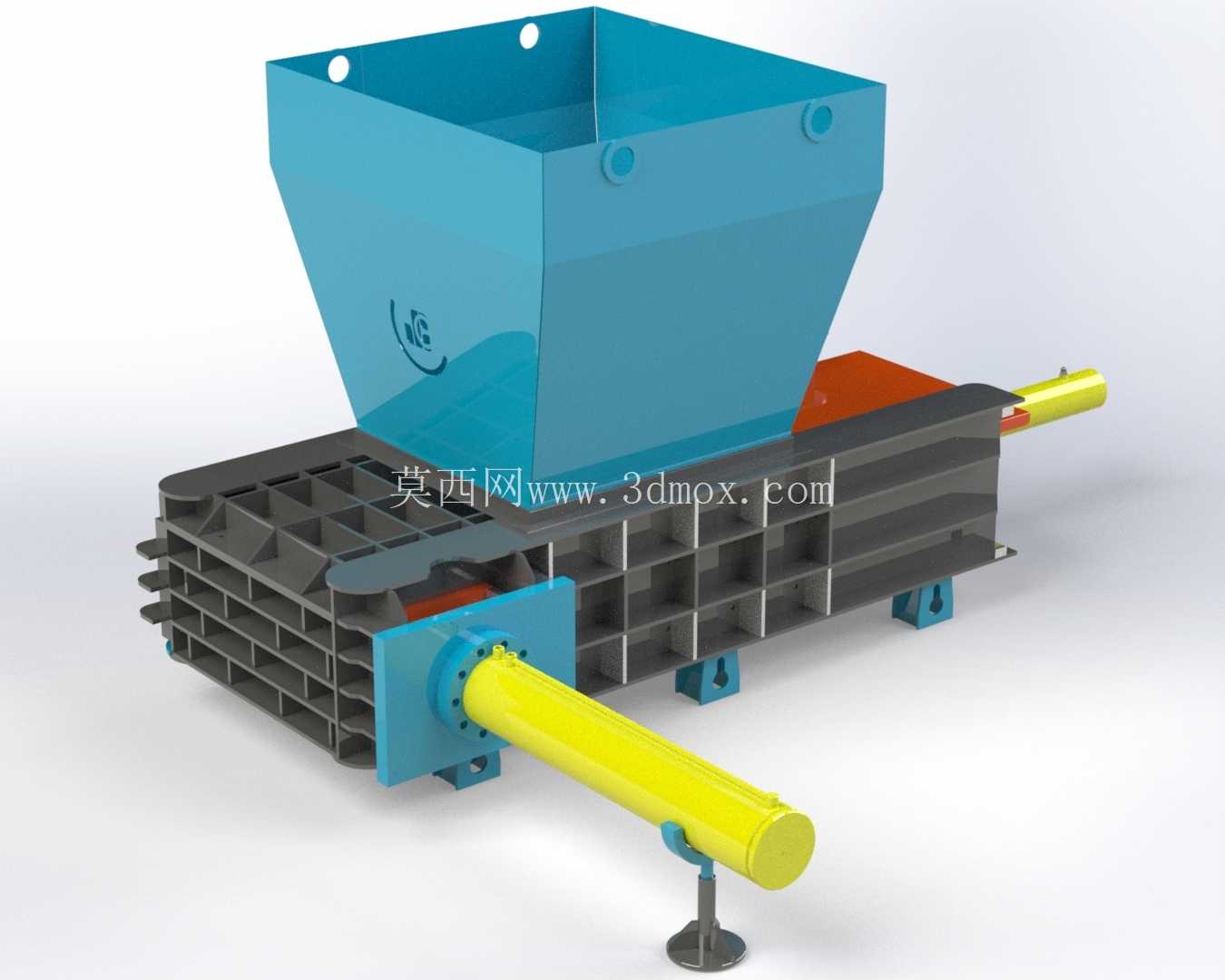

　　从安装边界来看，设备整体采用落地式支脚设计，支脚位置预留了地脚螺栓安装孔，可直接固定在硬化的水泥地面上，无需额外做混凝土基础，设备两侧的液压管路沿机架侧边排布，预留了液压站的对接接口，现场安装时只需对接液压管路与电控线路即可投入使用，整体占地尺寸适配中小型回收站的车间空间，不会占用过多通道面积。设计过程中针对易拉罐这类轻薄废料的压合特性做了结构优化，压头端面做了防滑处理，避免压合过程中废料向侧边滑移，受料斗与压料腔的衔接处做了圆弧过渡，不会出现废料卡滞在衔接缝隙的问题，设备的液压元件排布在机架侧边的防护空间内，能避免废料掉落砸损管路，日常维护时只需打开侧边的防护盖板即可检修管路与油缸，无需拆解主体结构。

　　在实际作业场景中，这款设备可连续处理批量的废易拉罐料，相比立式压缩设备，水平排布的结构进料高度更低，人工投料时无需抬升过高的高度，适配一线作业人员的操作高度，压合过程中设备的受力沿水平方向传递，地脚承受的垂直载荷更小，长期运行不会出现地面沉降导致的设备偏移问题。压合形成的料包尺寸规整，可直接码垛堆放，也可直接投入熔炼炉进行再生处理，无需二次拆包或破碎，能缩短废铝再生的预处理流程，减少中间转运环节的物料损耗。
