高密封隔膜式气体压缩设备结构设计

　　在化工、特种气体充装、高纯气体输送这类对介质洁净度、密封安全性要求极高的工况里，普通活塞式压缩机往往因为活塞环、活塞杆处的动密封存在微量泄漏风险，无法满足有毒、易燃易爆、高纯度气体的输送要求，隔膜式压缩结构就是针对这类痛点开发的专用压缩单元。这套结构的核心设计逻辑是完全隔离压缩腔与传动部件，整个压缩过程里，只有柔性隔膜与被压缩介质直接接触，彻底规避了传统活塞结构里润滑油、金属磨屑污染介质，以及动密封点泄漏的风险。

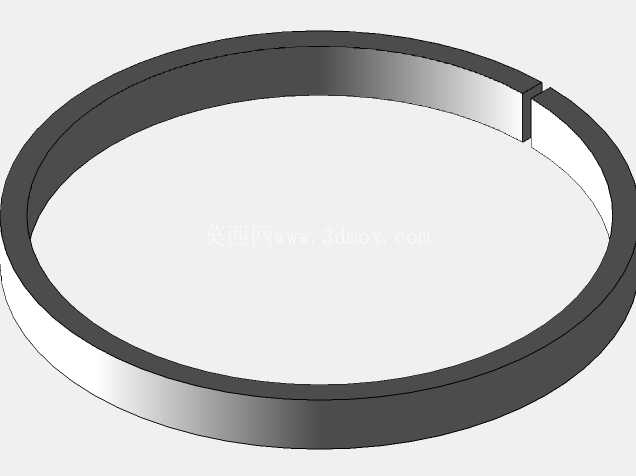

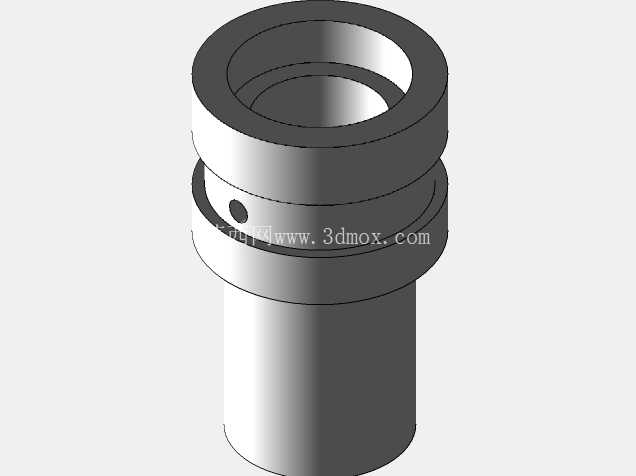

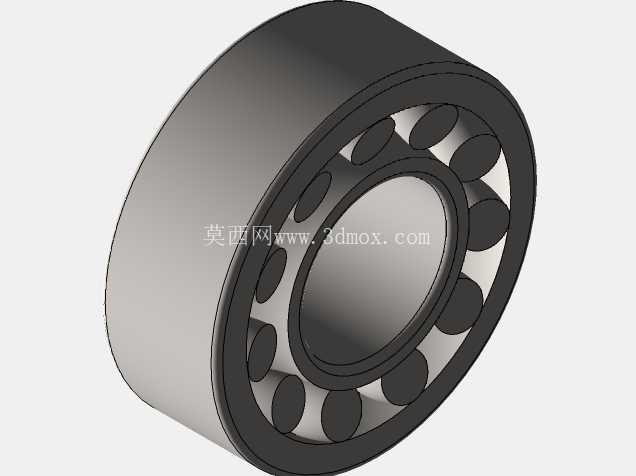

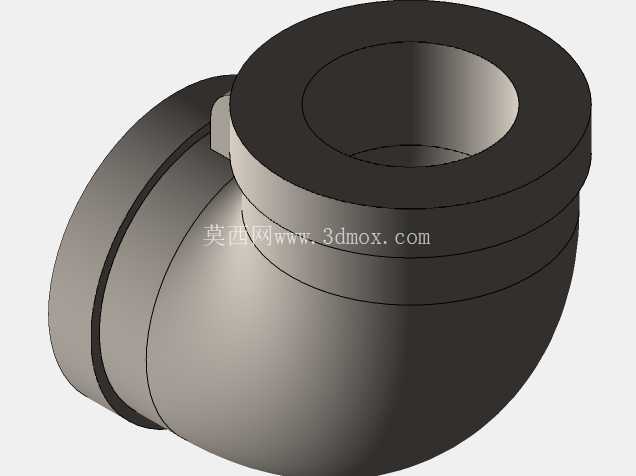

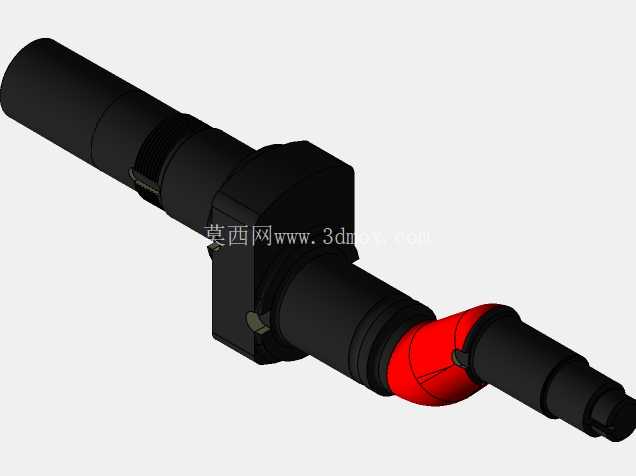

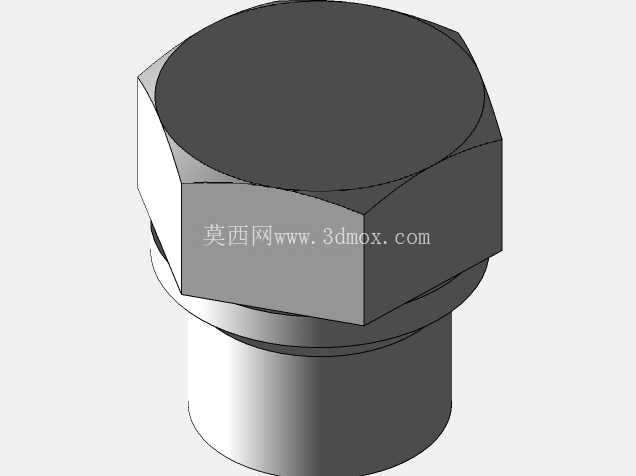

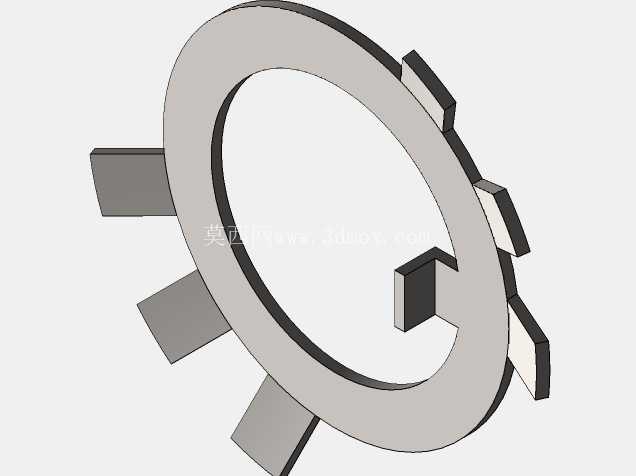

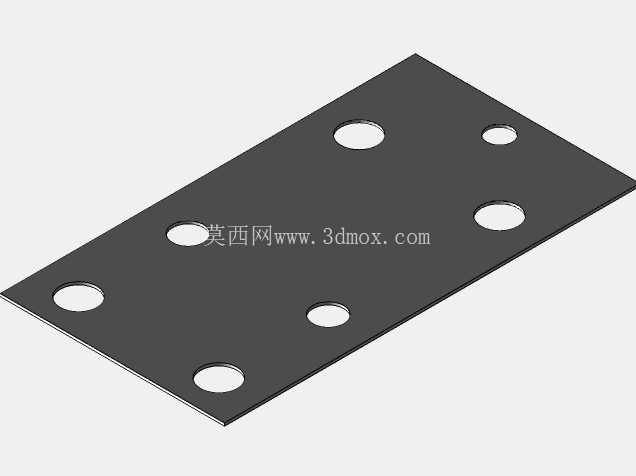

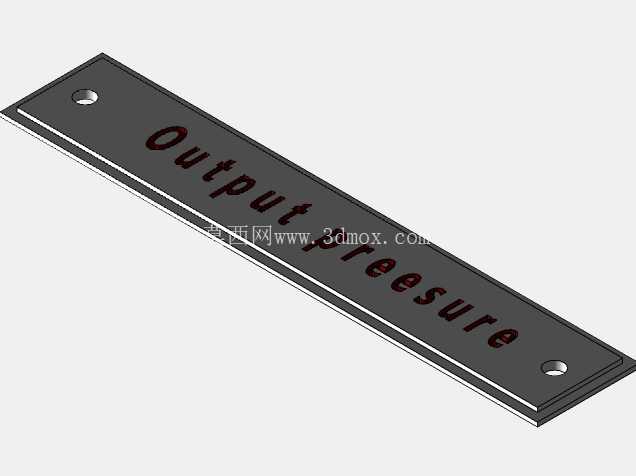

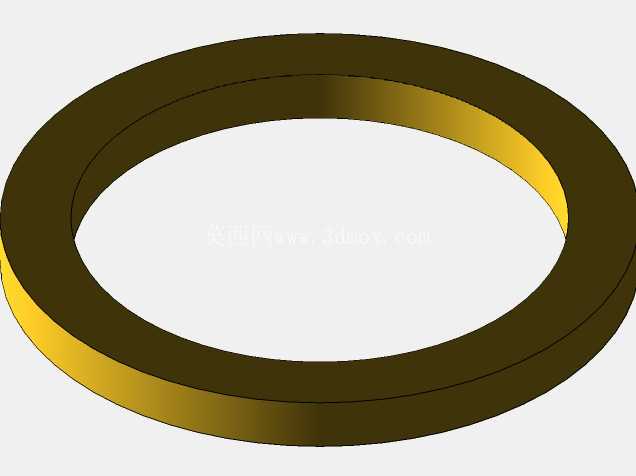

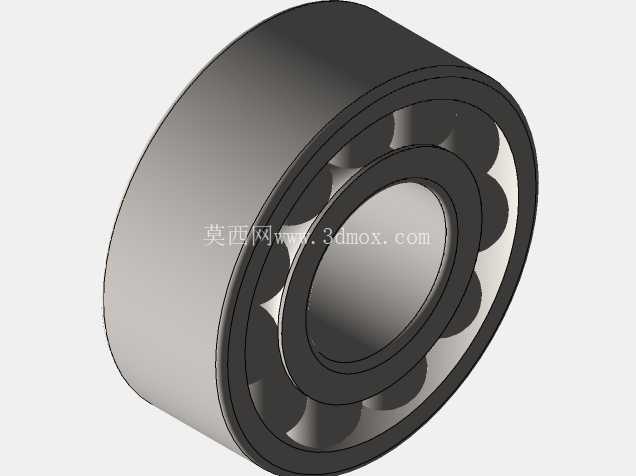

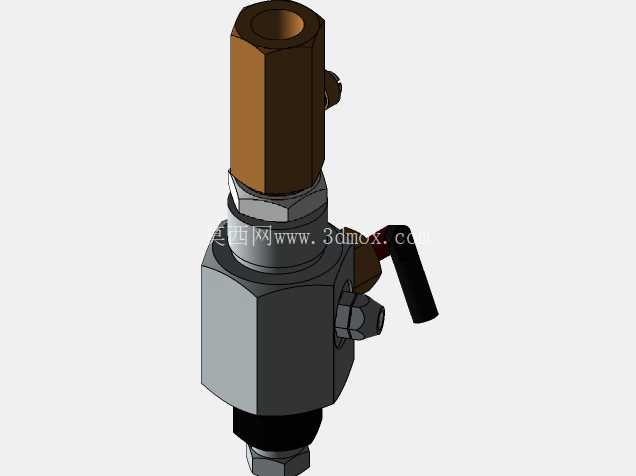

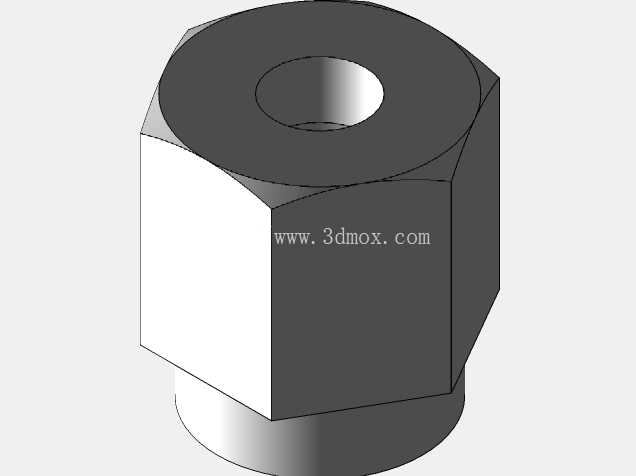

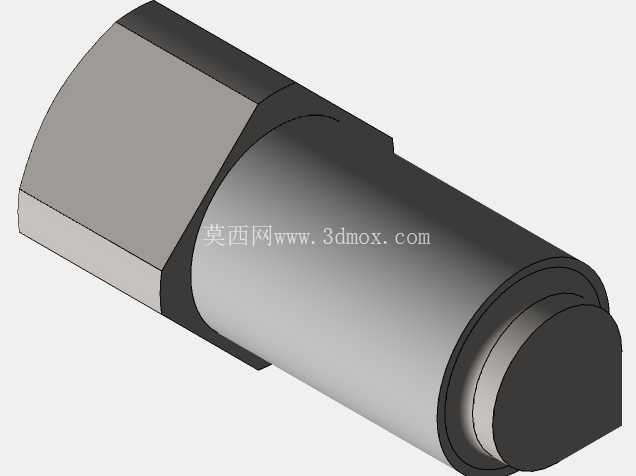

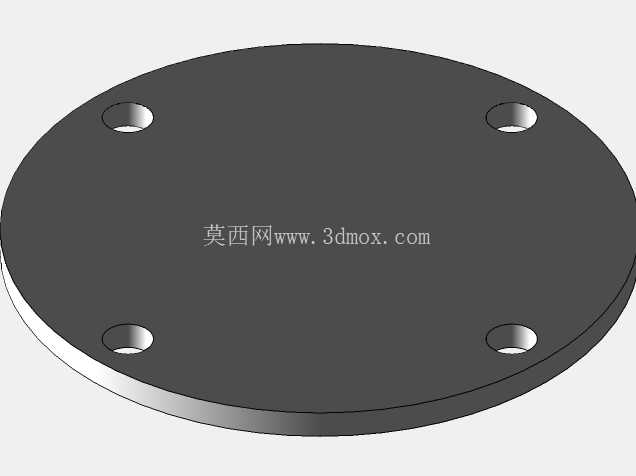

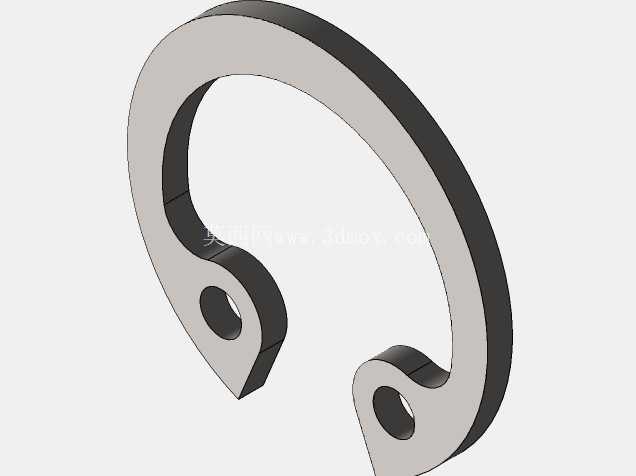

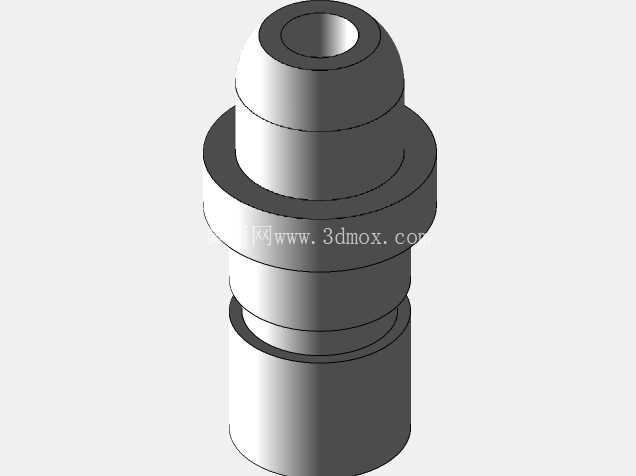

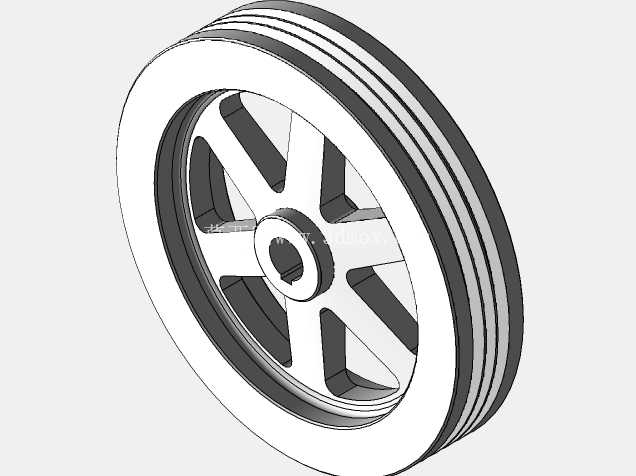

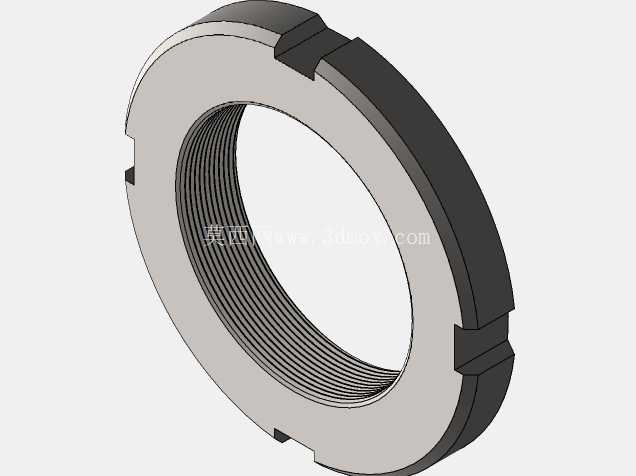

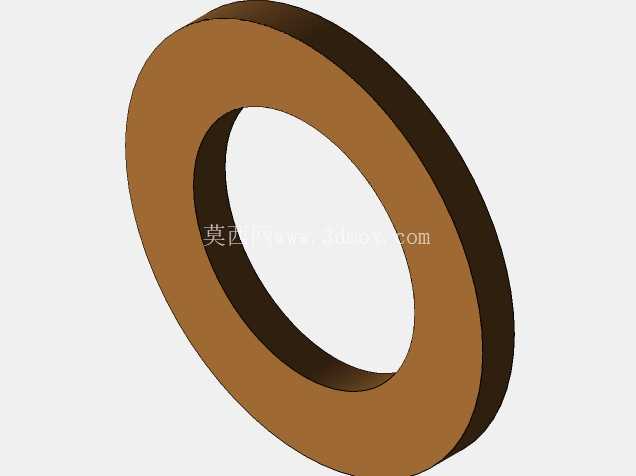

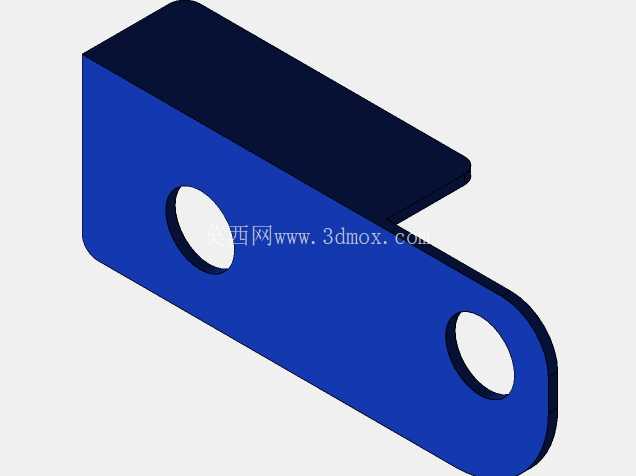

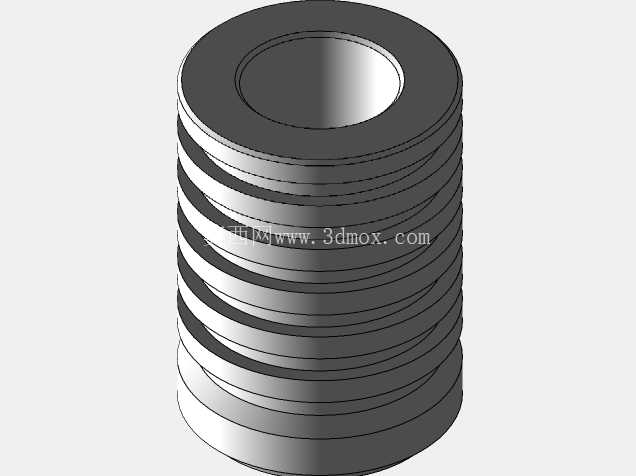

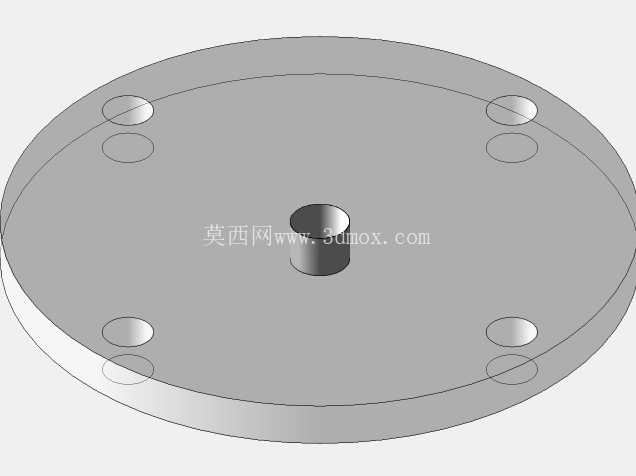

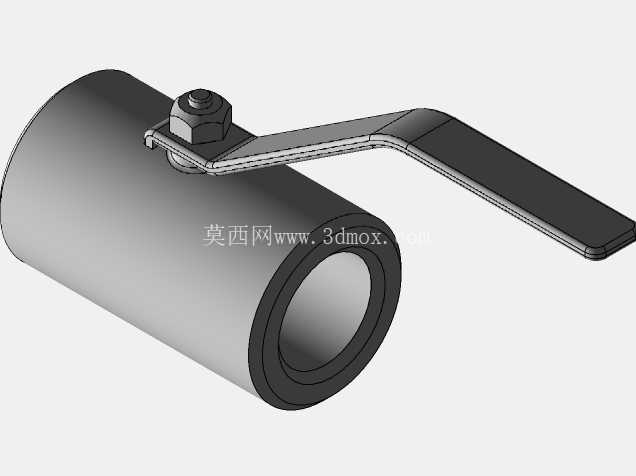

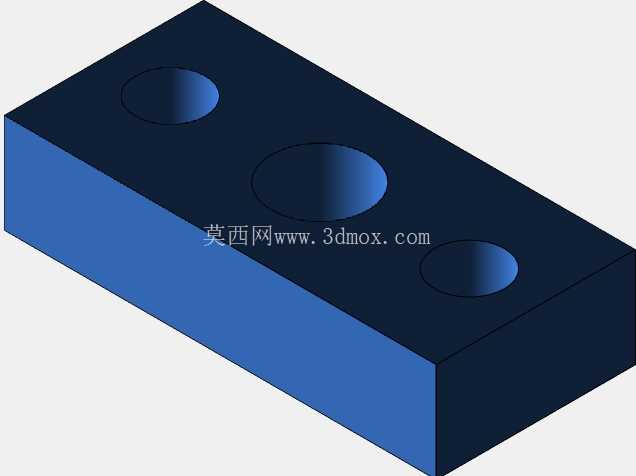

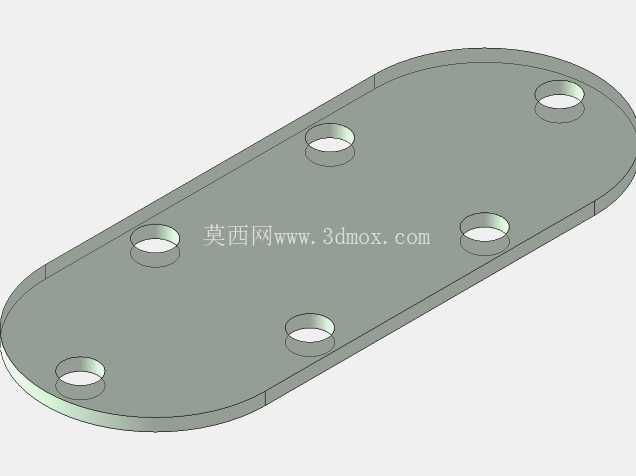

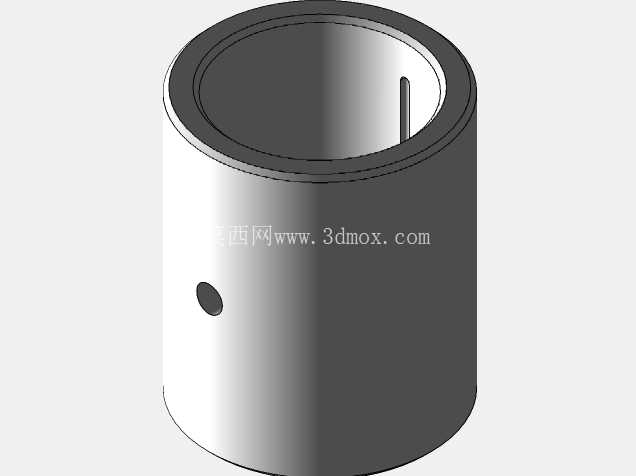

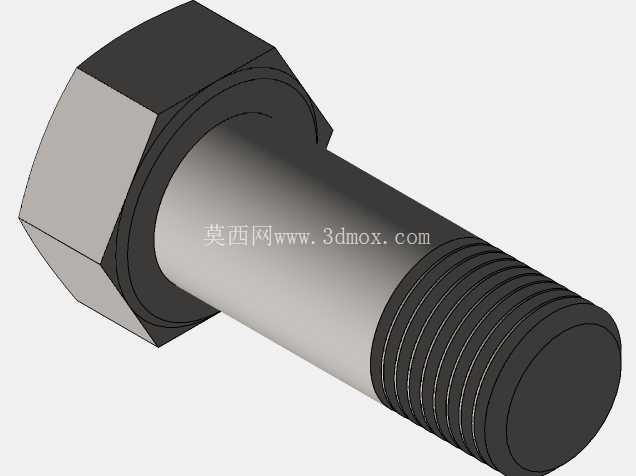

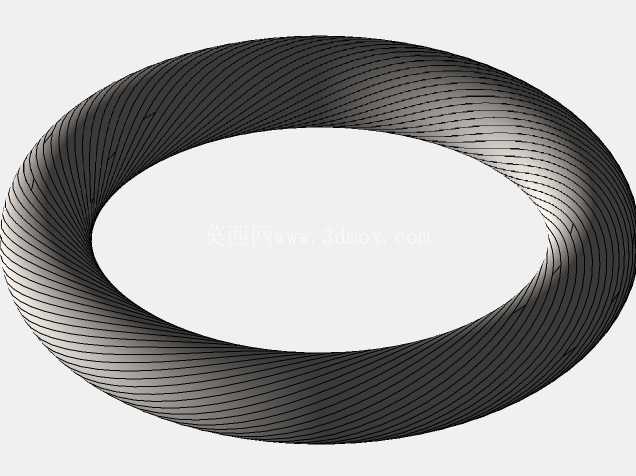

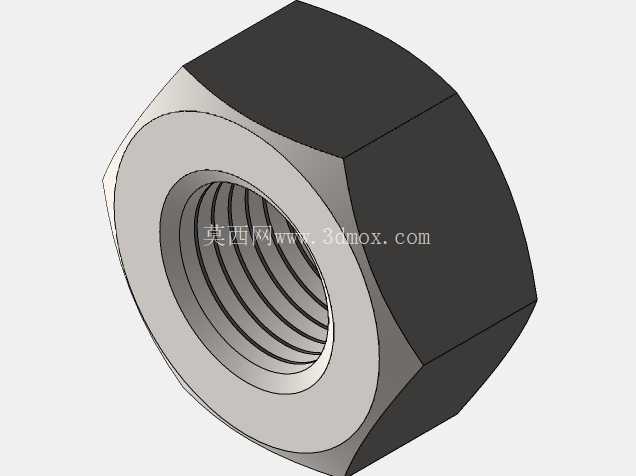

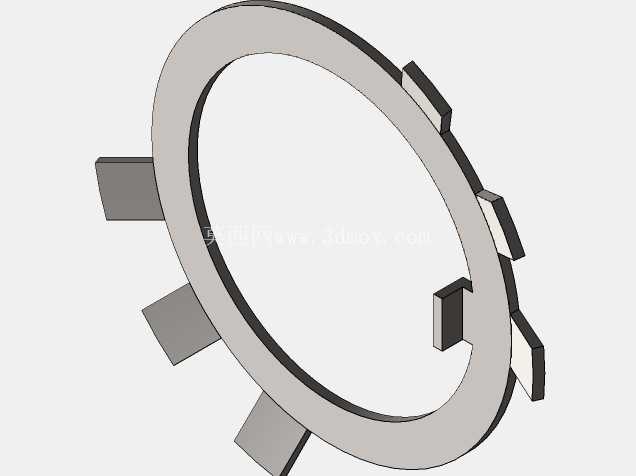

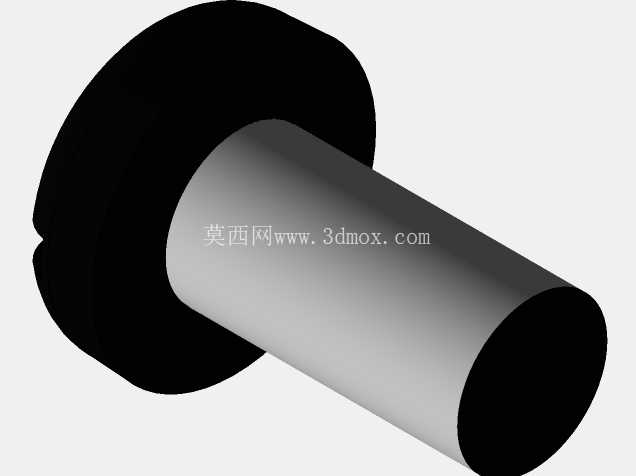

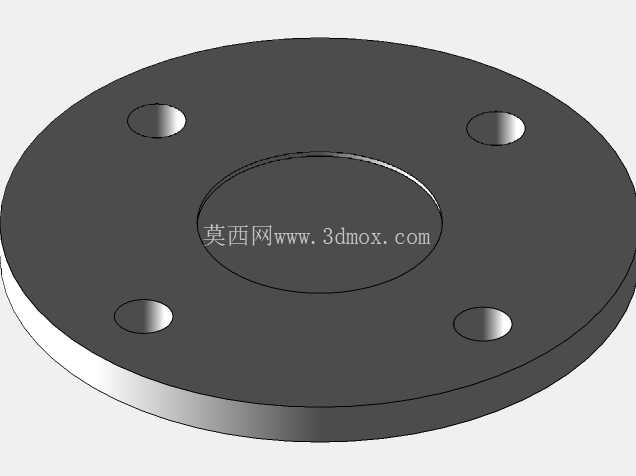

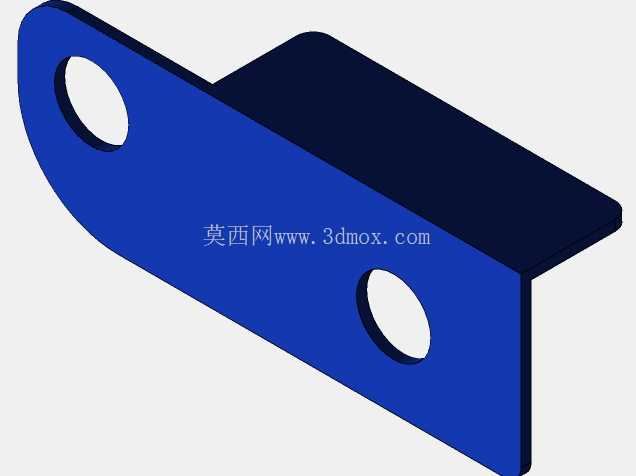

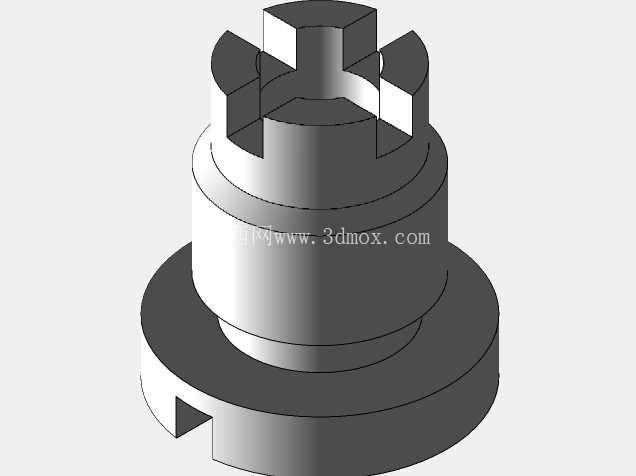

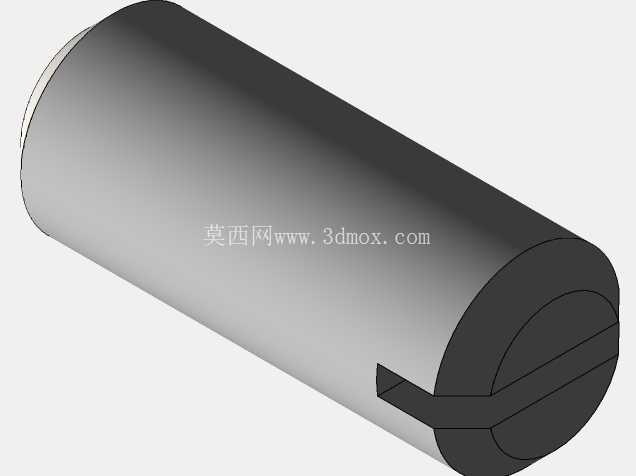

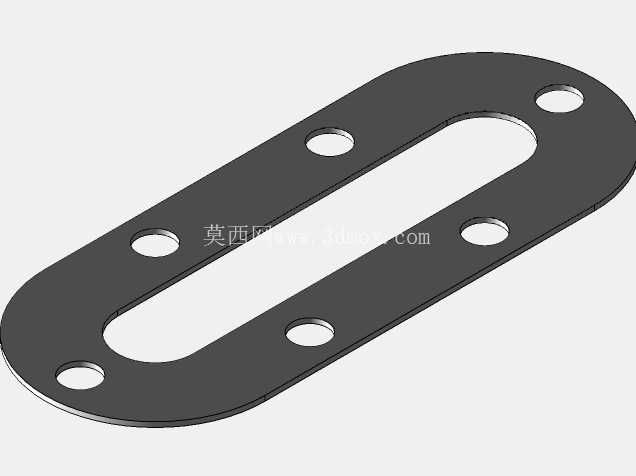

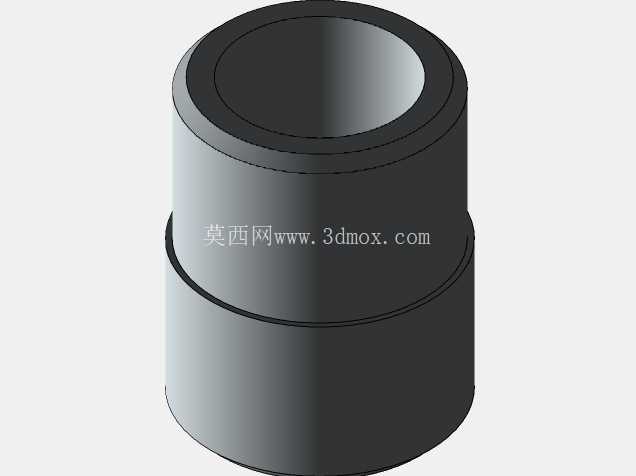

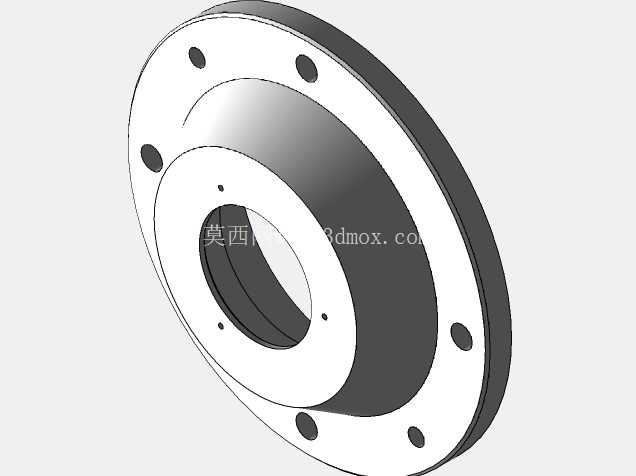

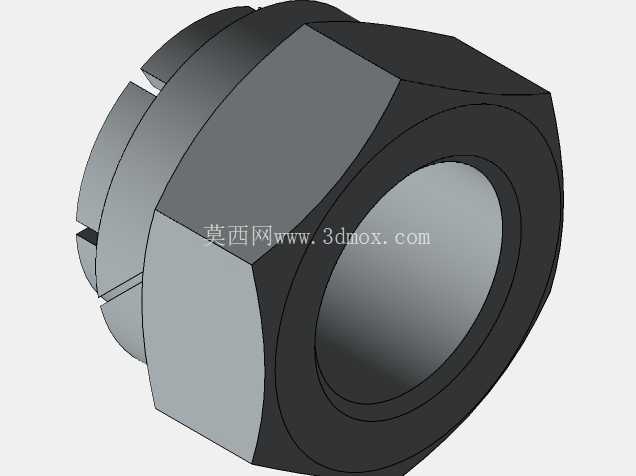

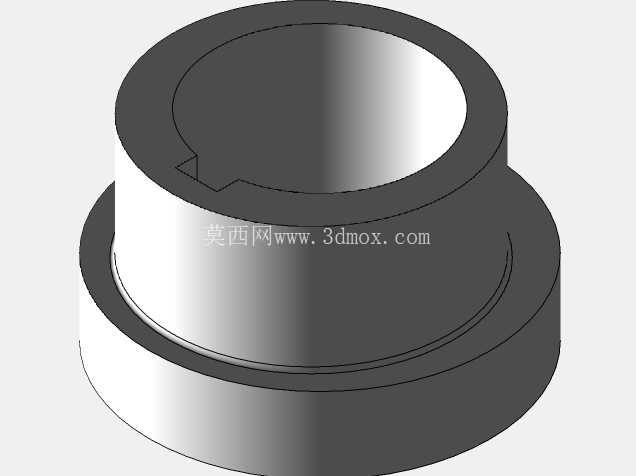

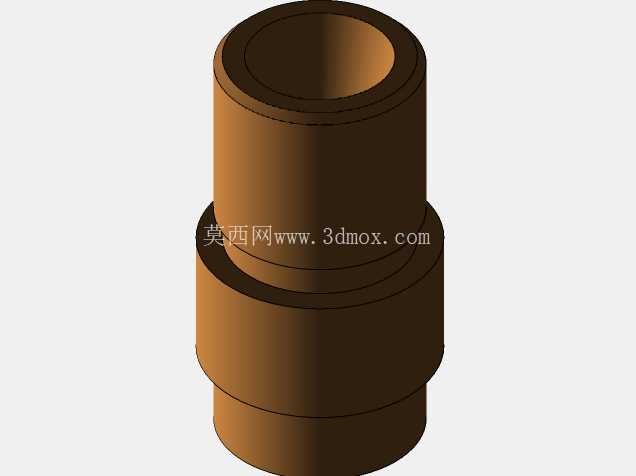

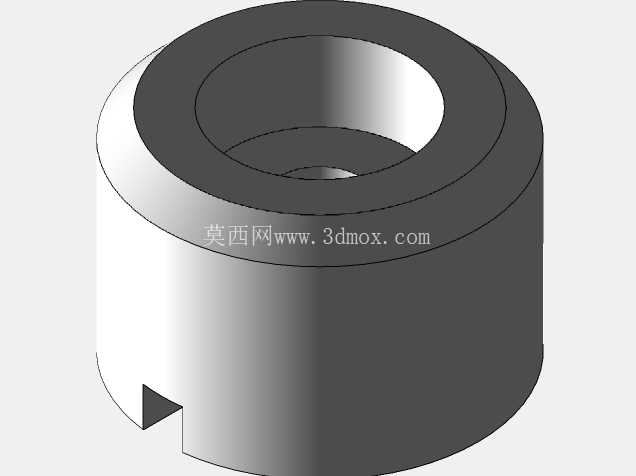

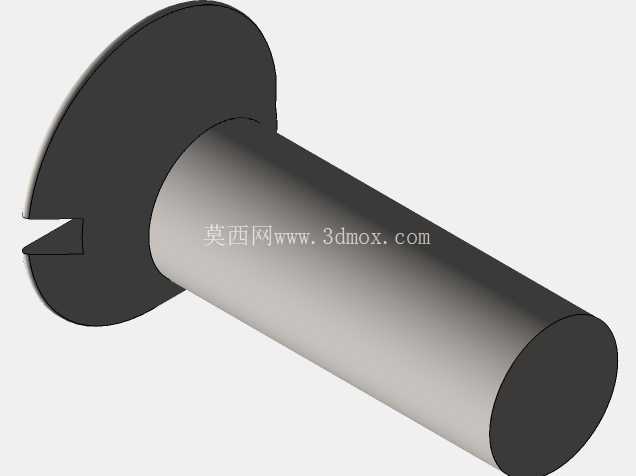

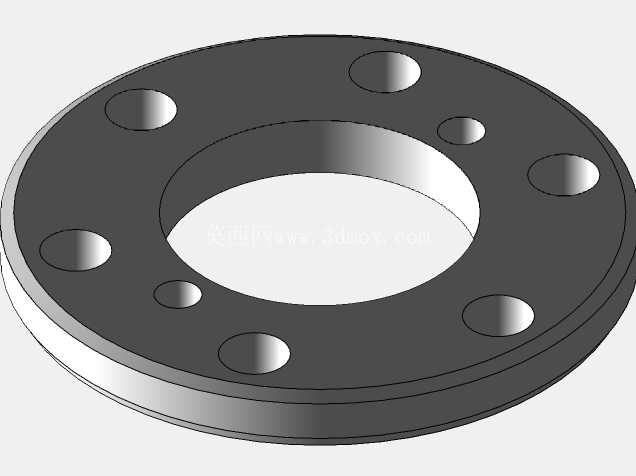

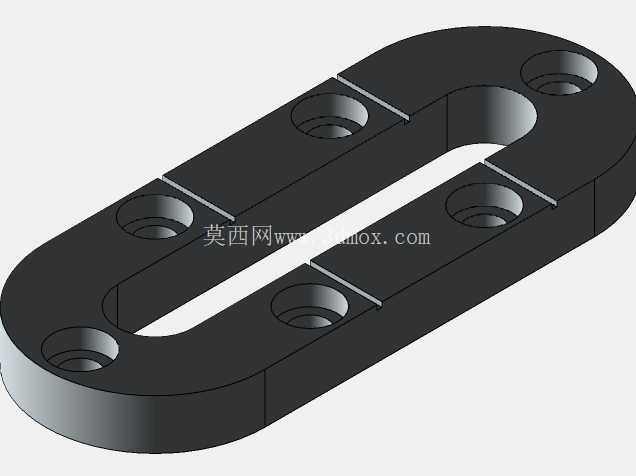

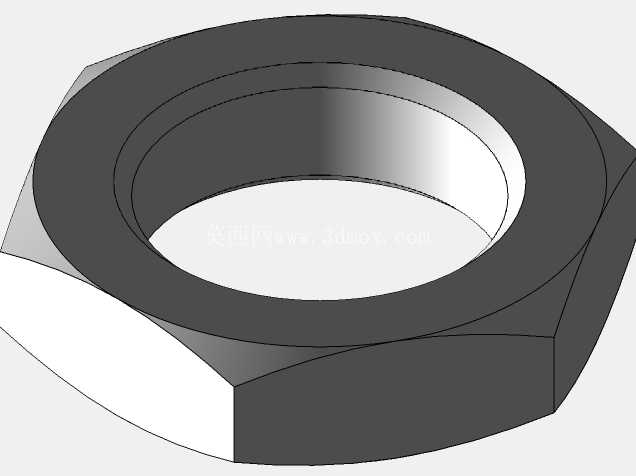

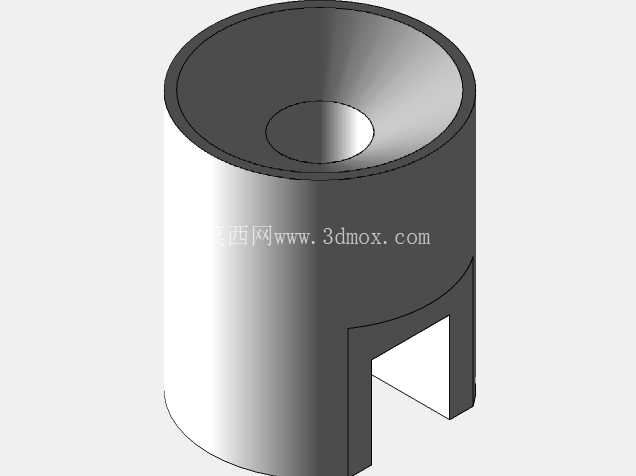

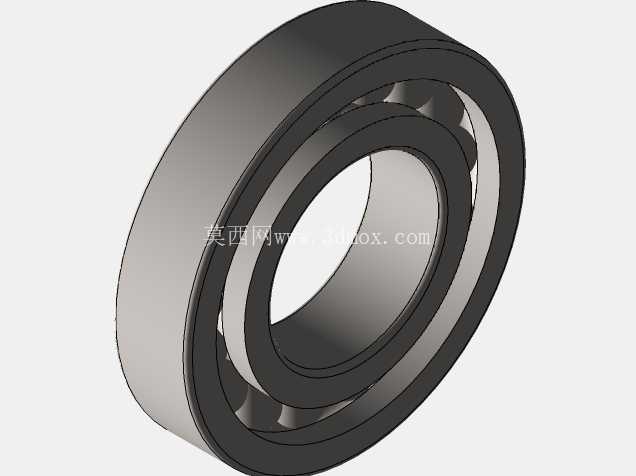

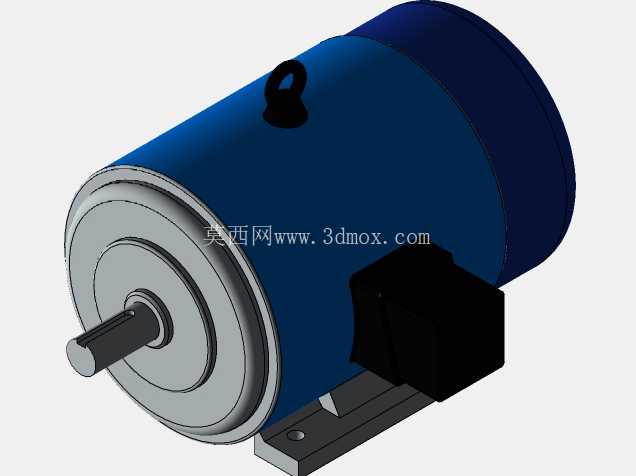

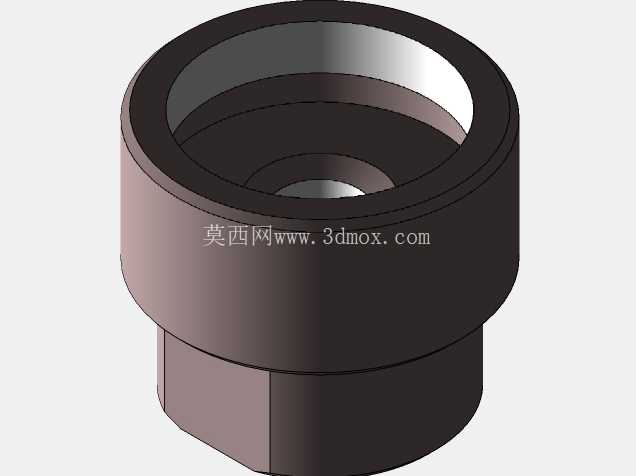

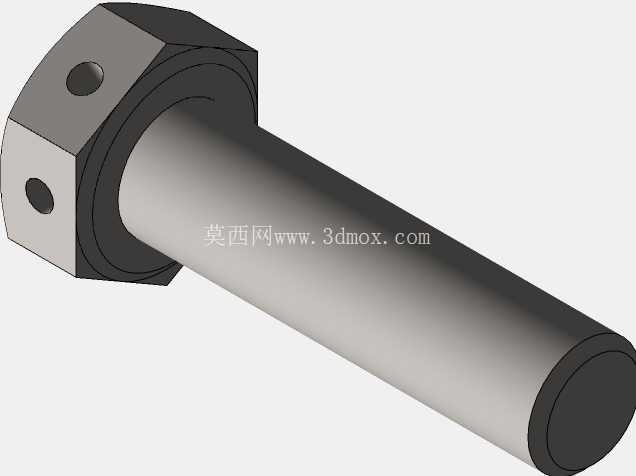

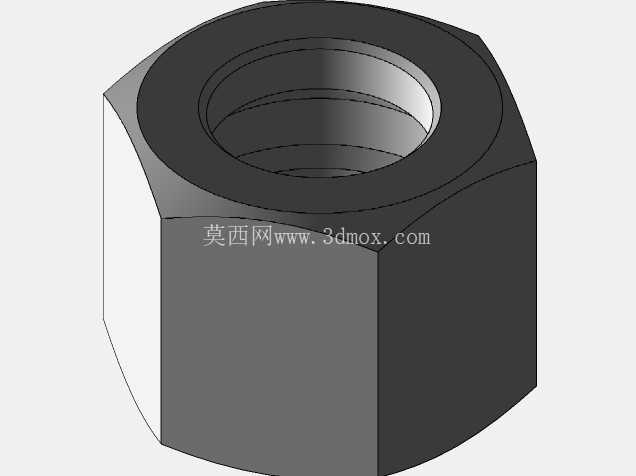

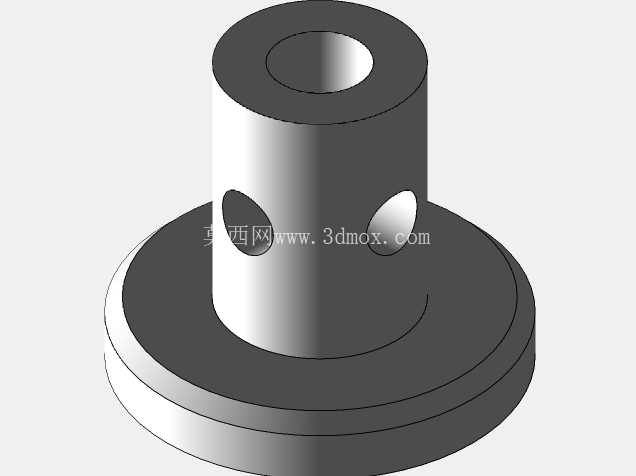

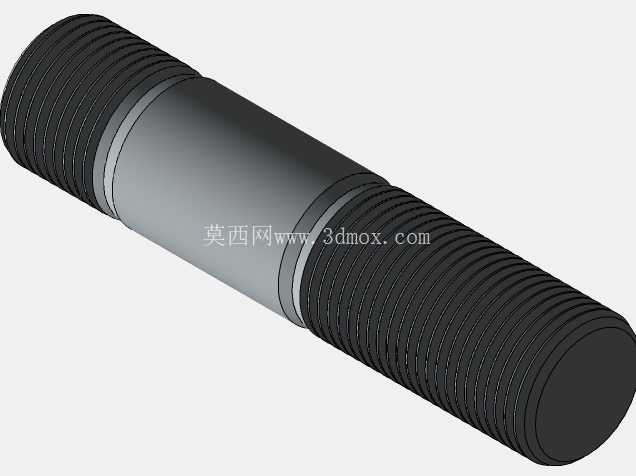

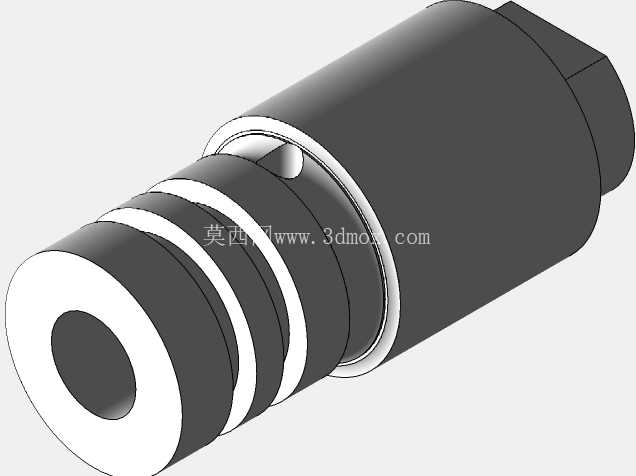

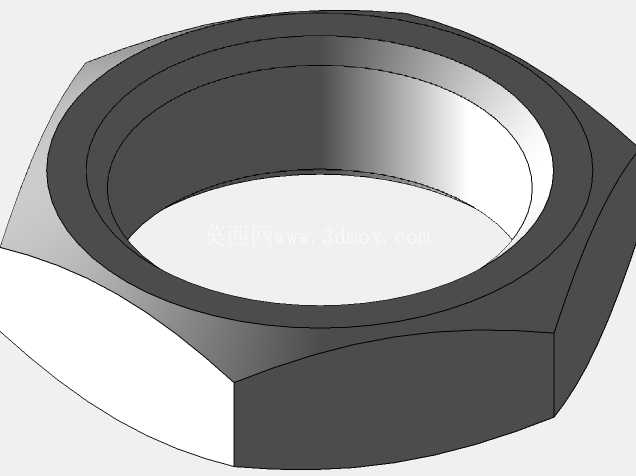

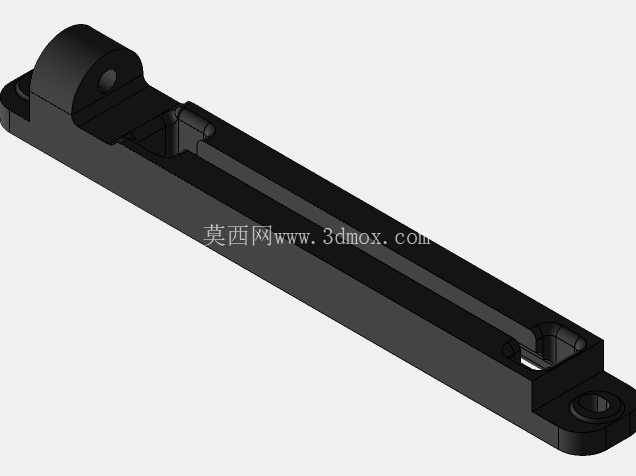

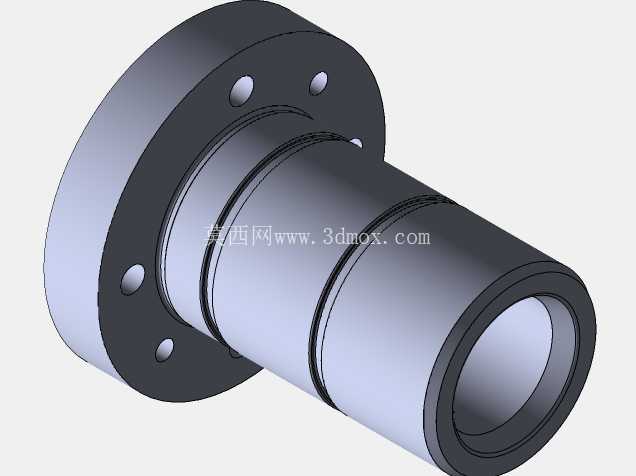

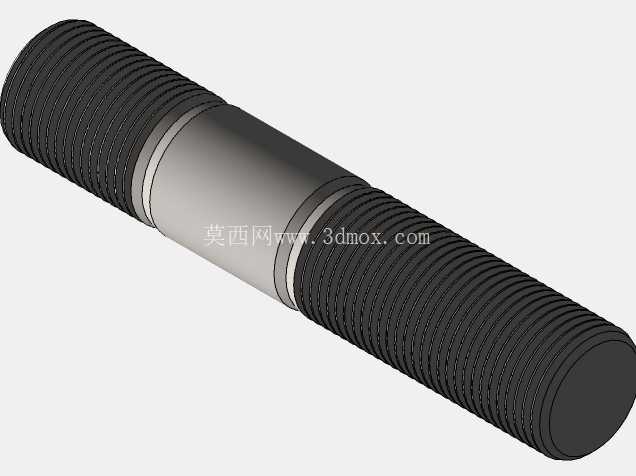

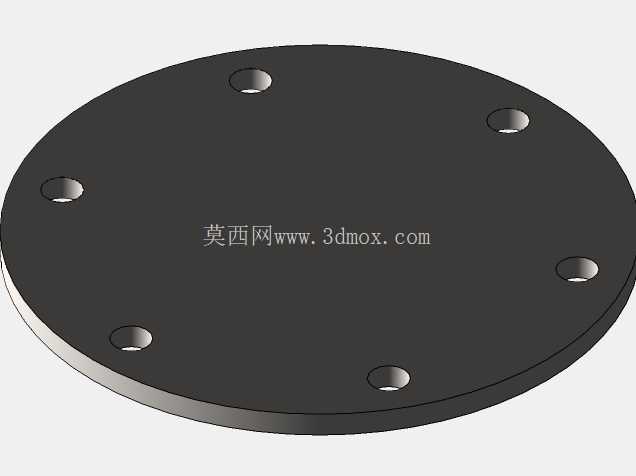

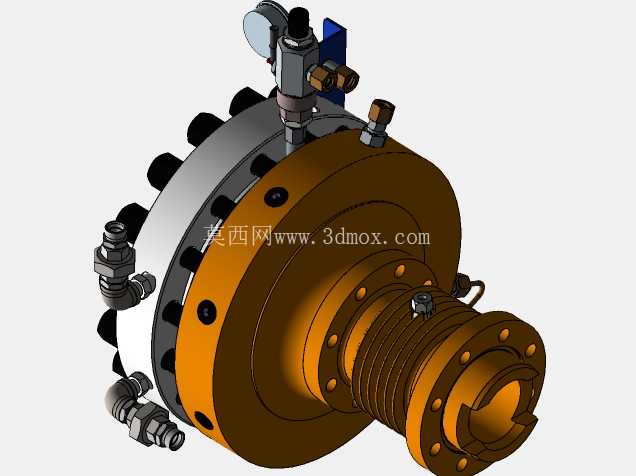

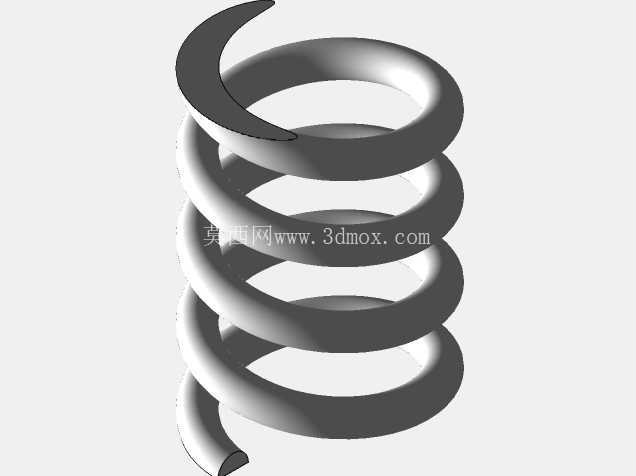

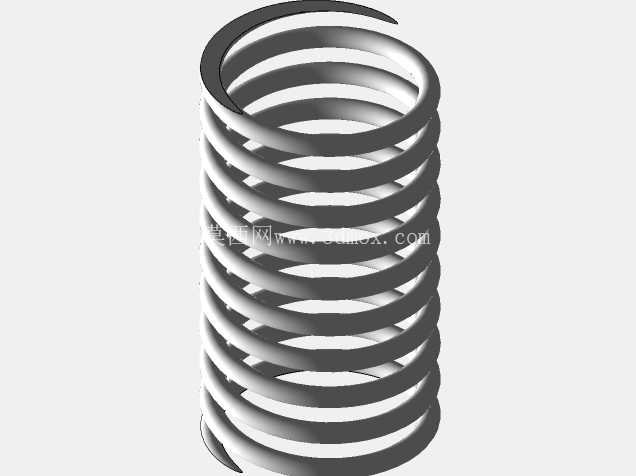

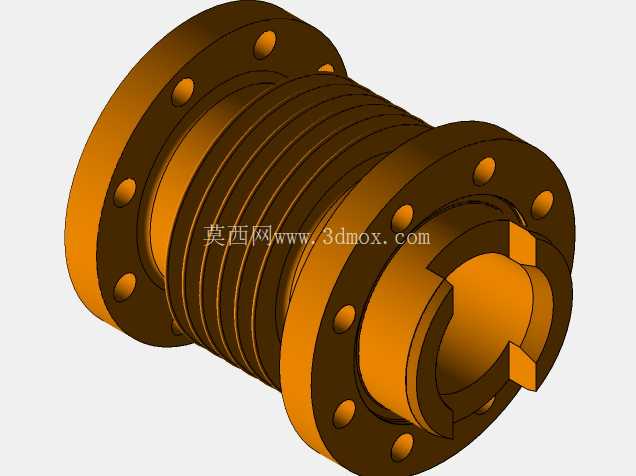

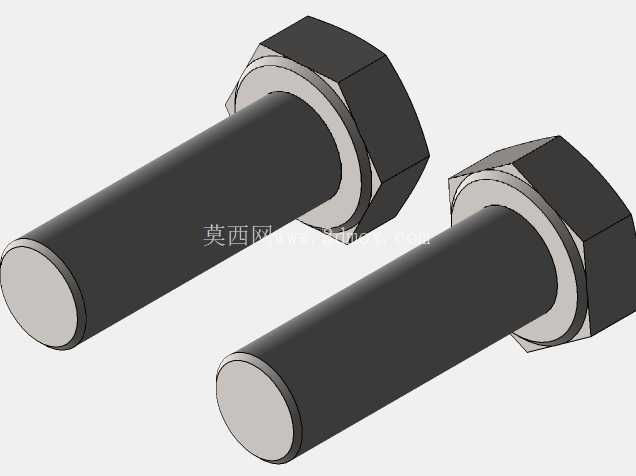

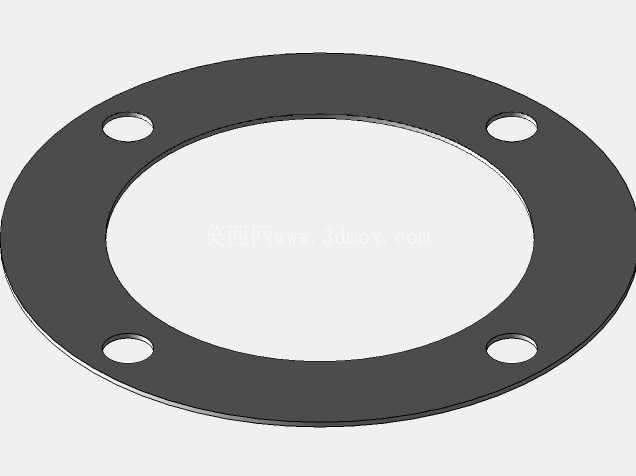

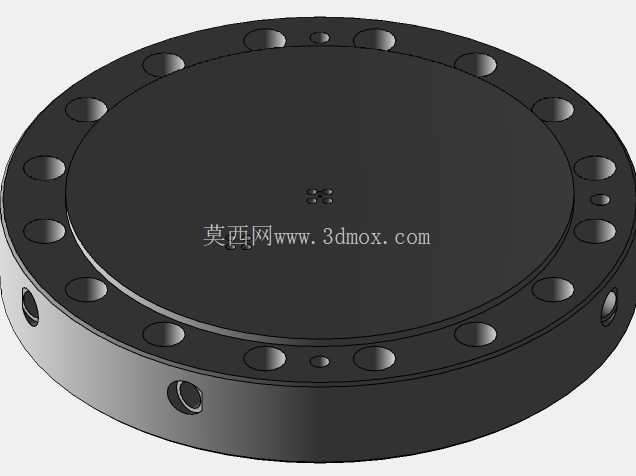

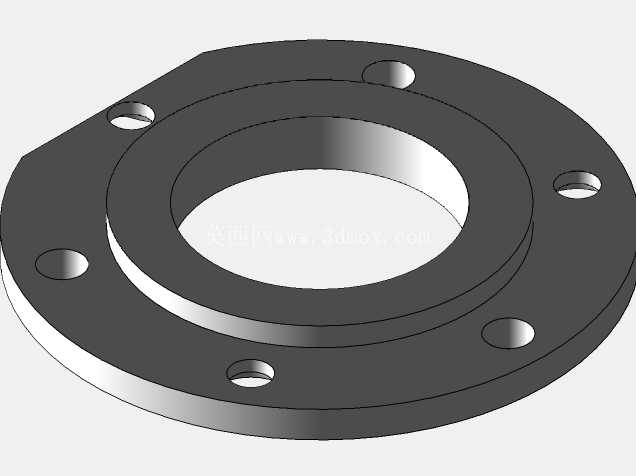

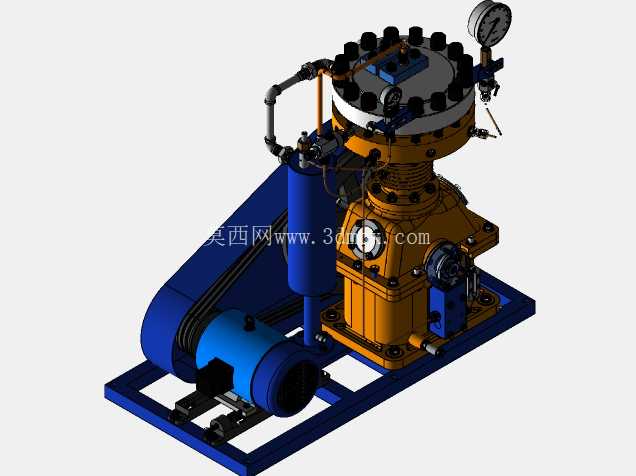

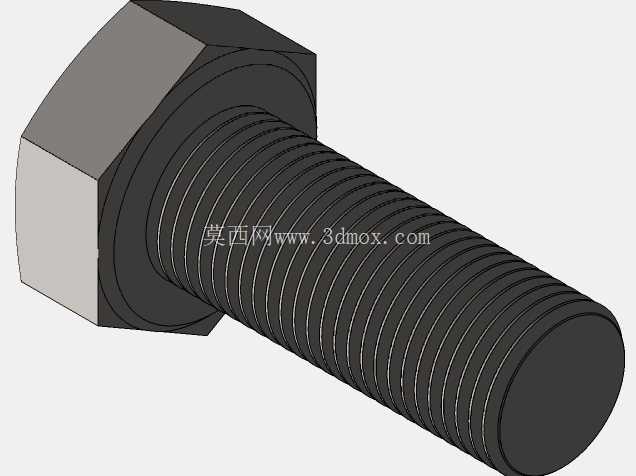

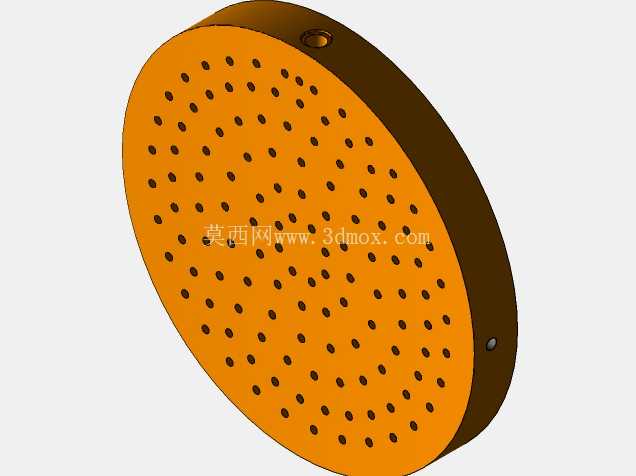

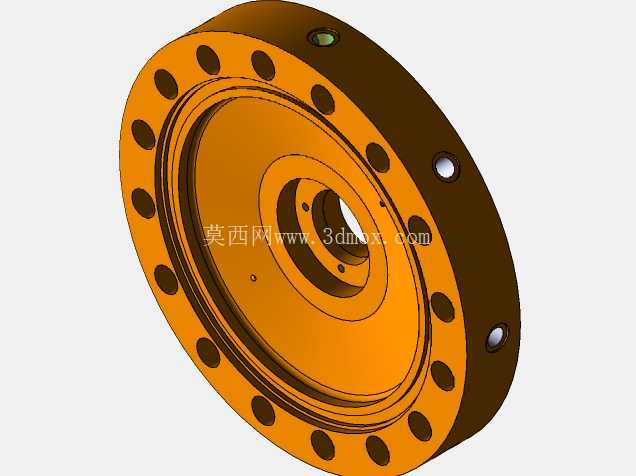

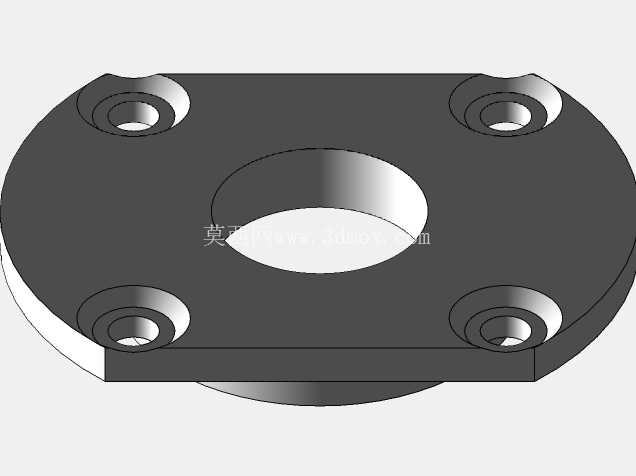

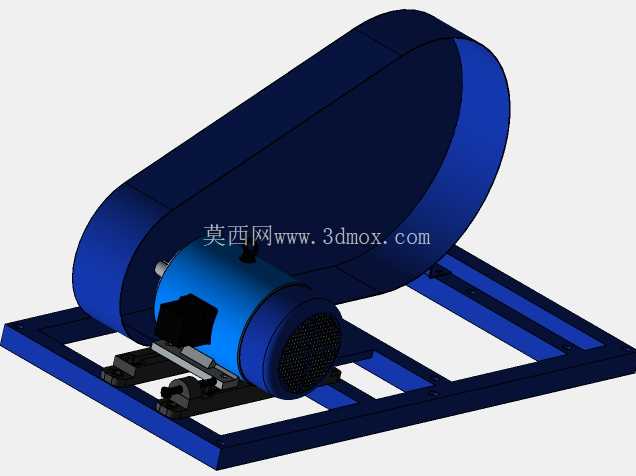

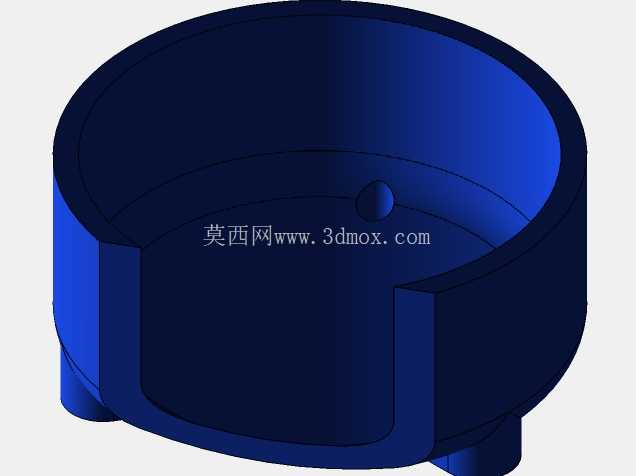

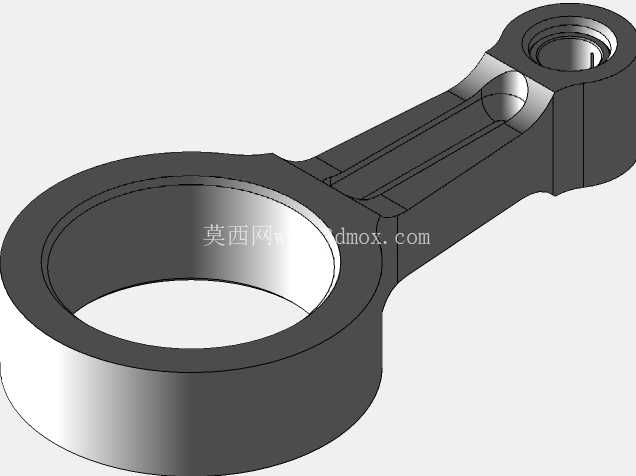

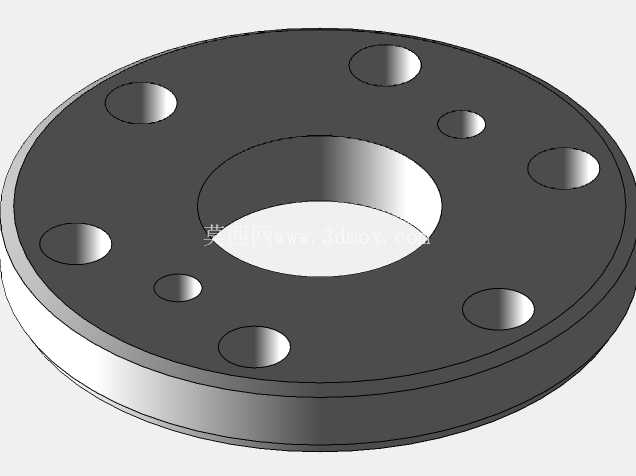

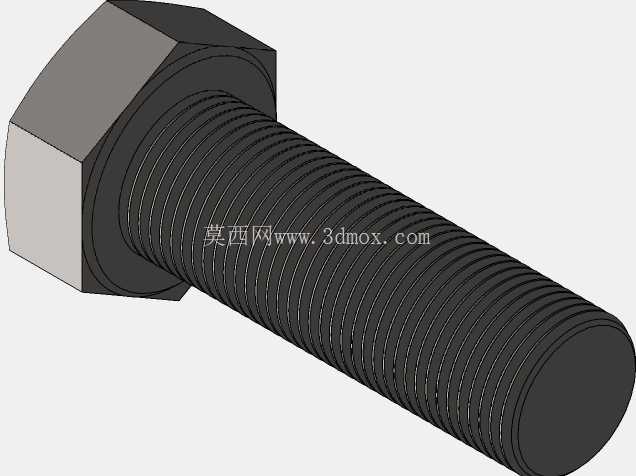

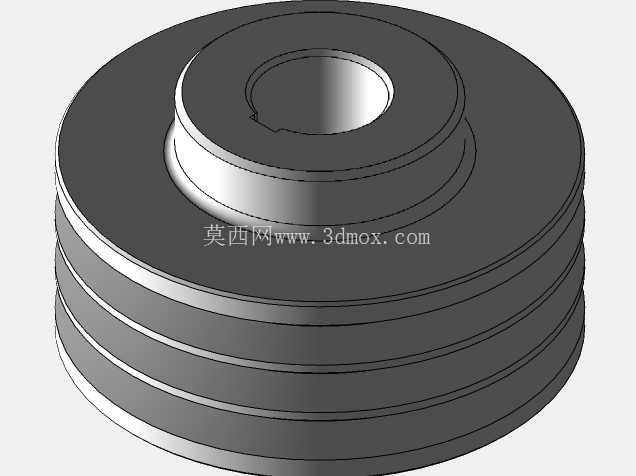

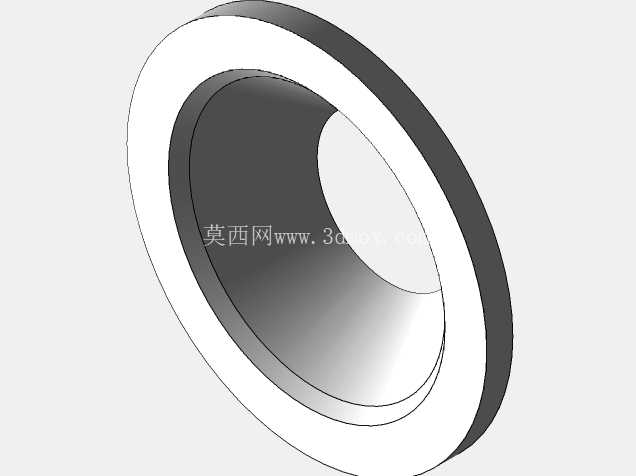

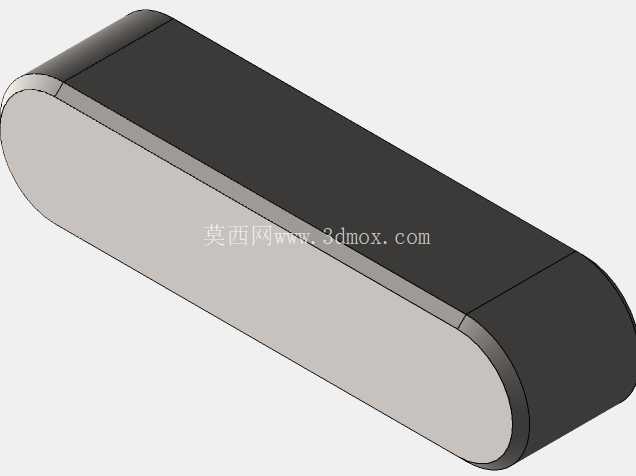

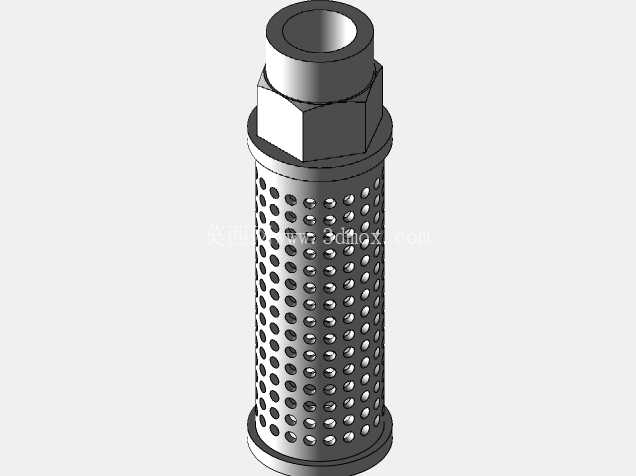

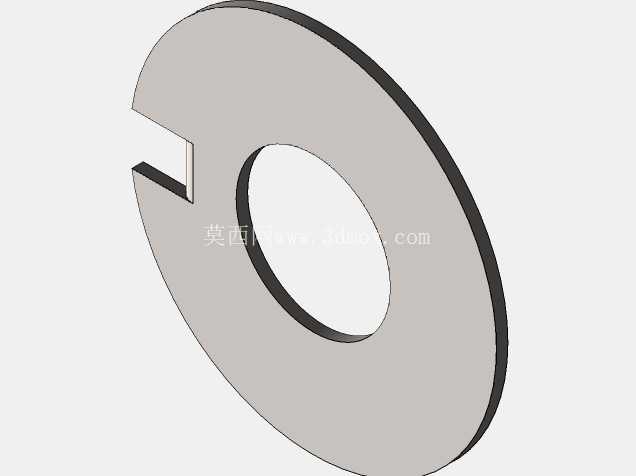

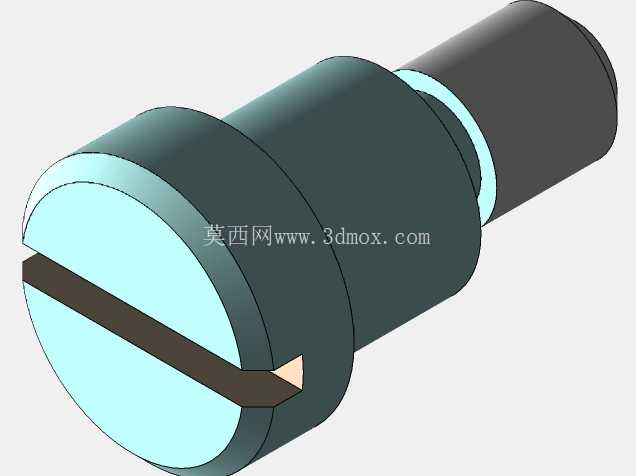

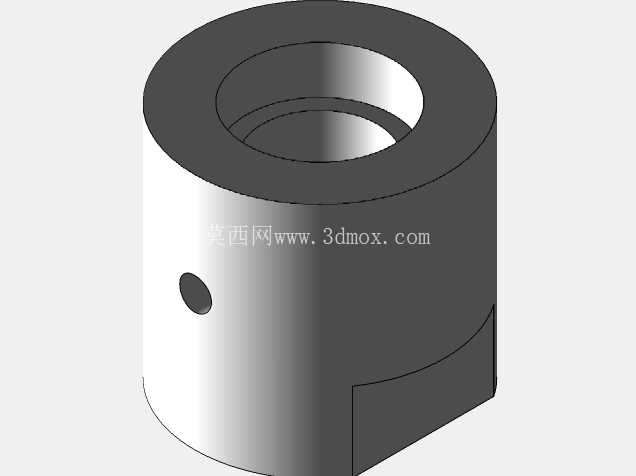

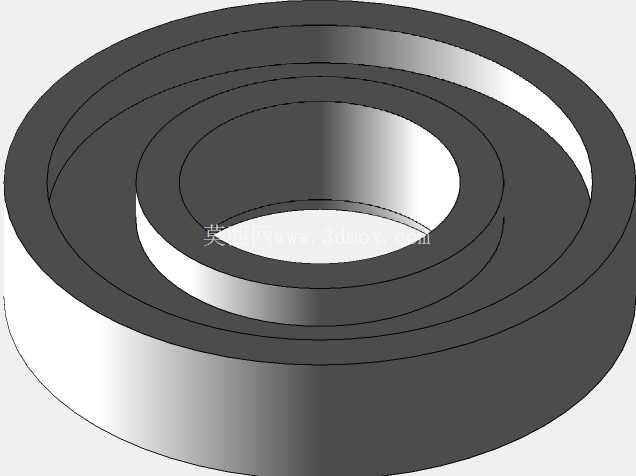

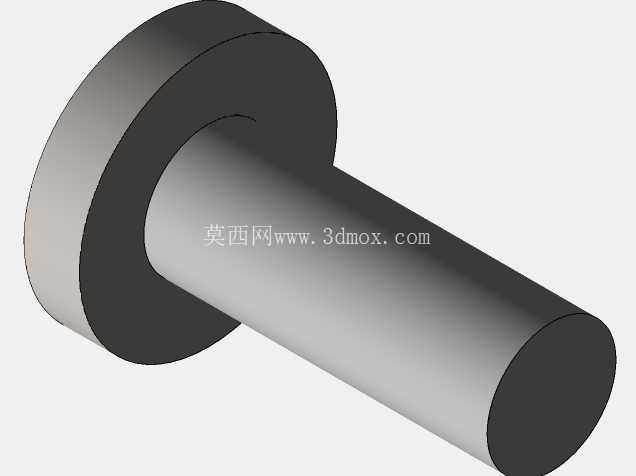

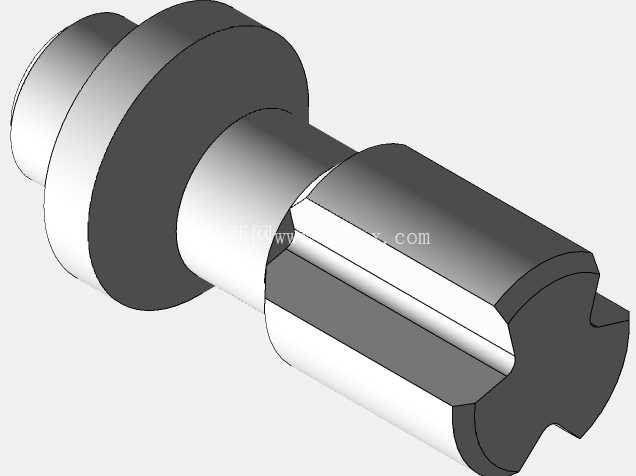

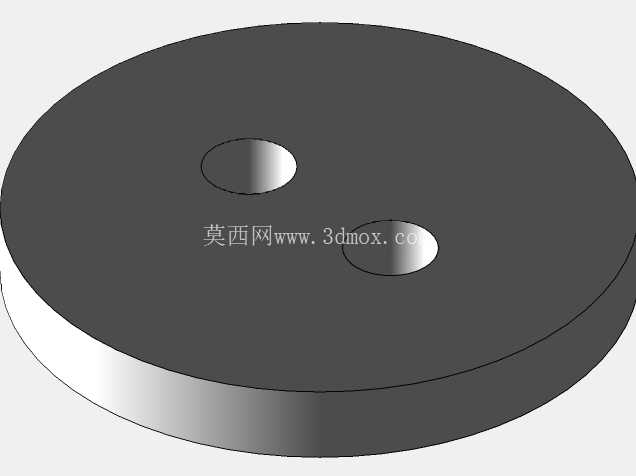

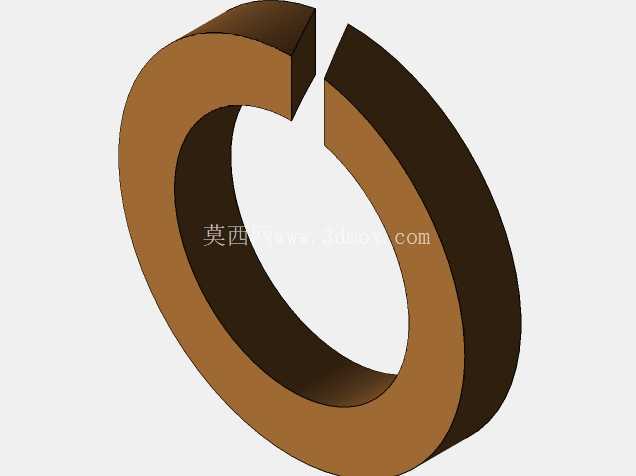

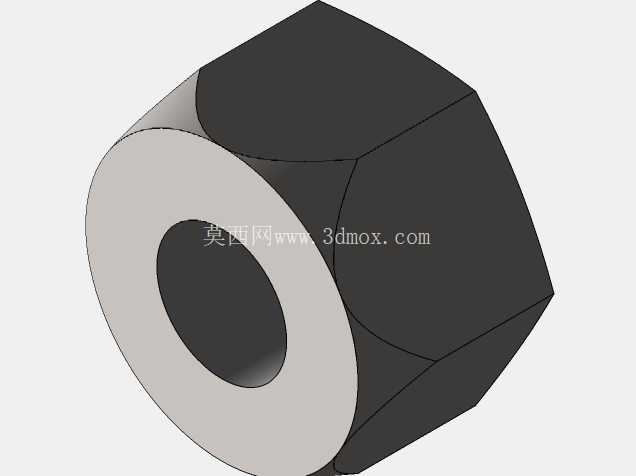

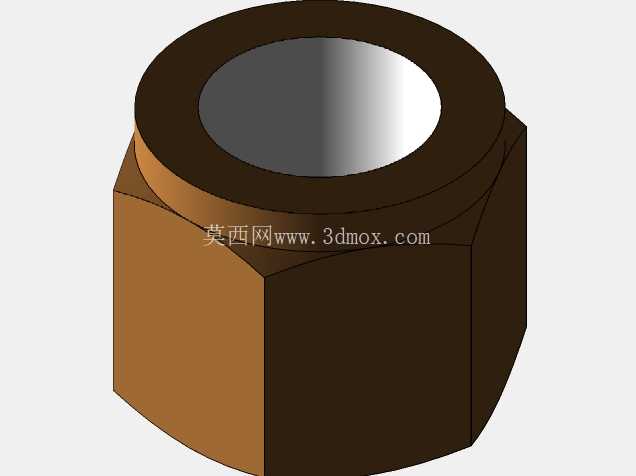

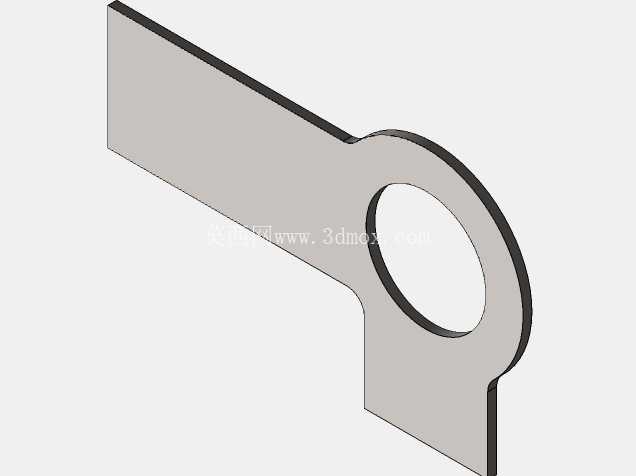

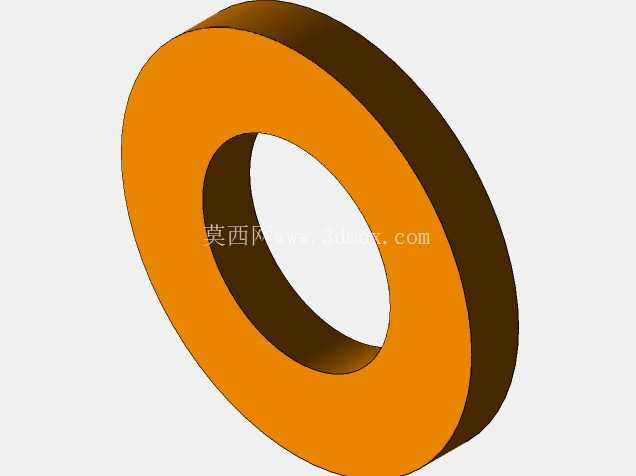

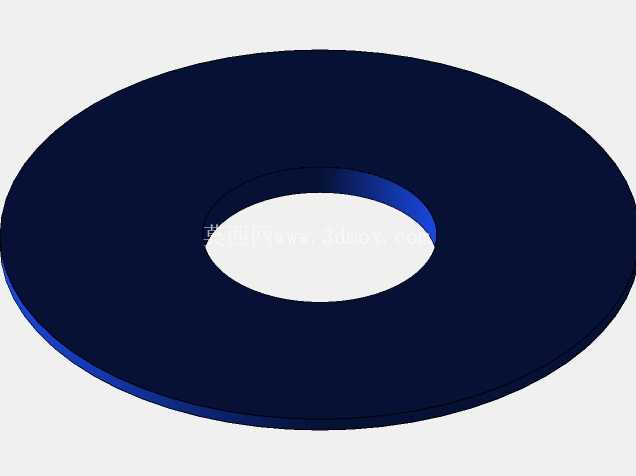

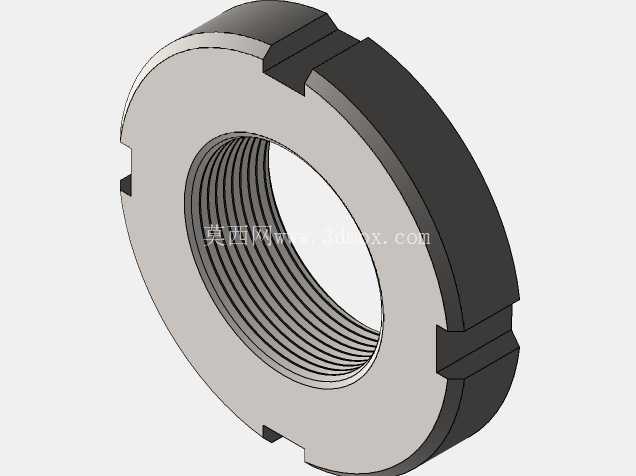

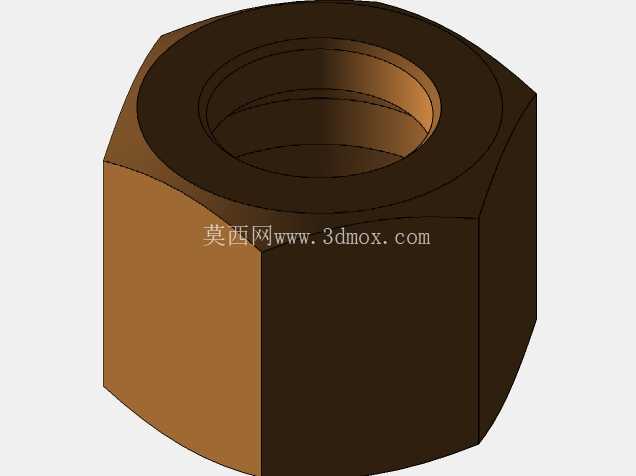

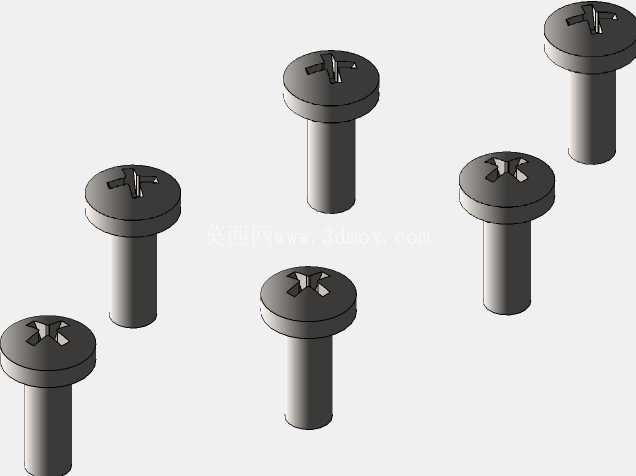

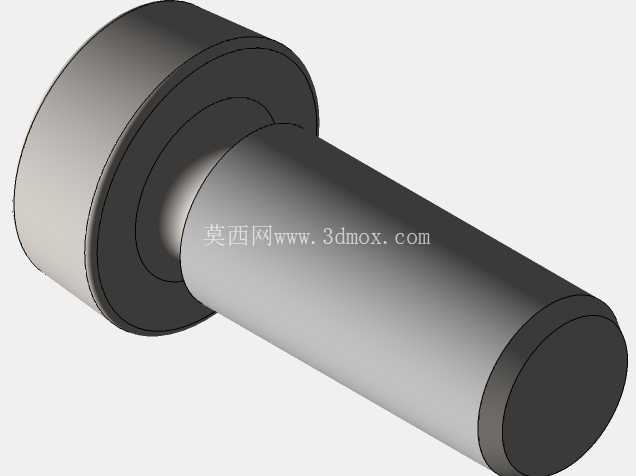

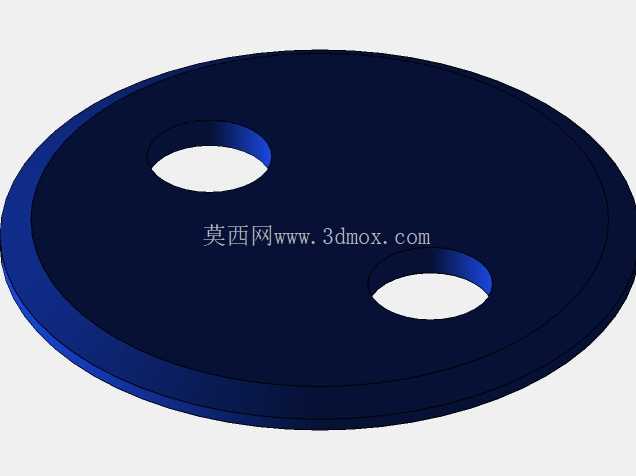

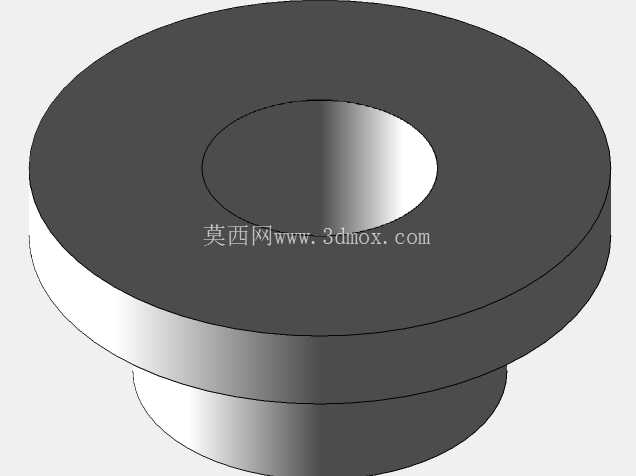

　　从结构布局来看，整套压缩单元采用径向对称的缸体布局，隔膜被夹持在缸盖与支撑背板之间，隔膜背面的驱动腔连通液压油或者直接连接曲柄连杆驱动的往复推盘，当驱动侧做往复运动时，隔膜会随之产生往复挠曲变形，配合缸盖上布置的进排气阀组完成气体的吸入、压缩、排出全流程。设计过程中首先要考虑的是隔膜的疲劳寿命，因为隔膜需要长期承受高频往复挠曲，同时还要耐受压缩过程产生的温升以及介质的腐蚀，所以隔膜的型线设计必须匹配驱动端的行程曲线，避免隔膜在往复运动中出现局部应力集中，同时缸体上的隔膜夹持面需要做高精度的平面加工，保证密封面的压紧力均匀，不会出现局部压溃或者密封失效的问题。进排气阀组采用径向布置的方式，分别设置在缸盖的不同方位，阀组的流道做了平滑过渡设计，尽可能降低气体流动过程中的阻力损失，同时阀片的升程、弹簧预紧力都经过匹配计算，保证在额定转速下阀片能够及时启闭，不会出现滞后关闭导致的气体回流问题。驱动端的连接法兰采用止口定位的结构，法兰端面上均匀布置多组连接螺栓，安装时可以通过止口快速保证与驱动电机或者曲轴箱的同轴度，避免偏心导致的隔膜偏磨、驱动杆密封偏载泄漏的问题。

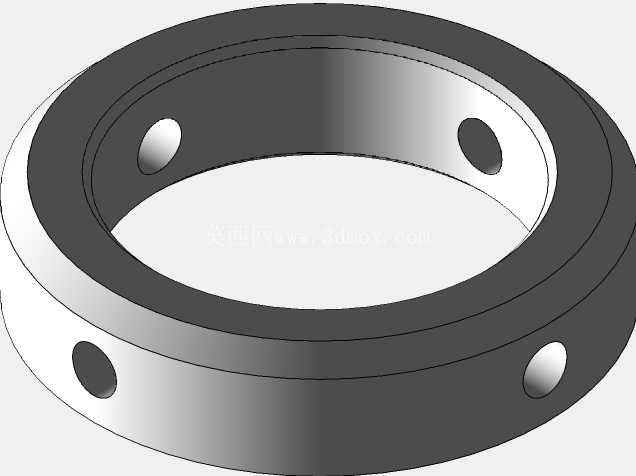

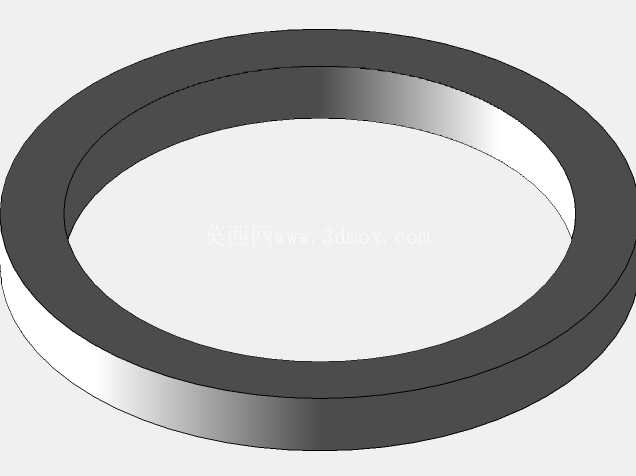

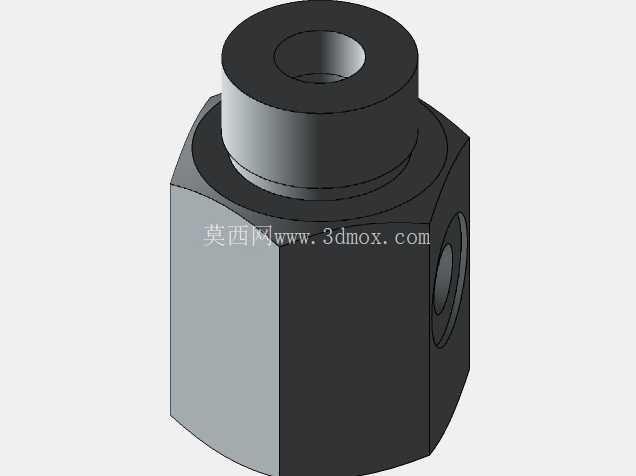

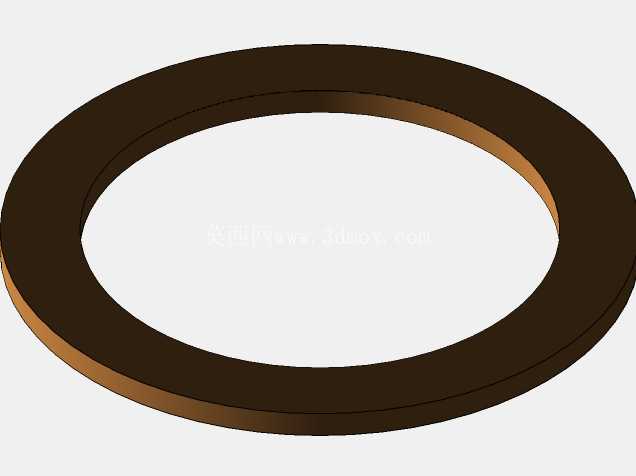

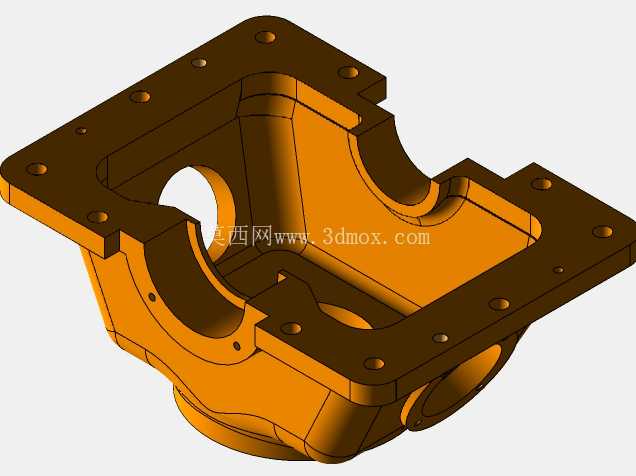

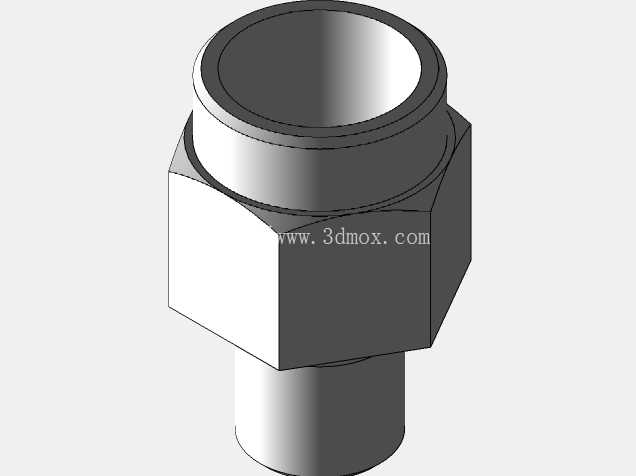

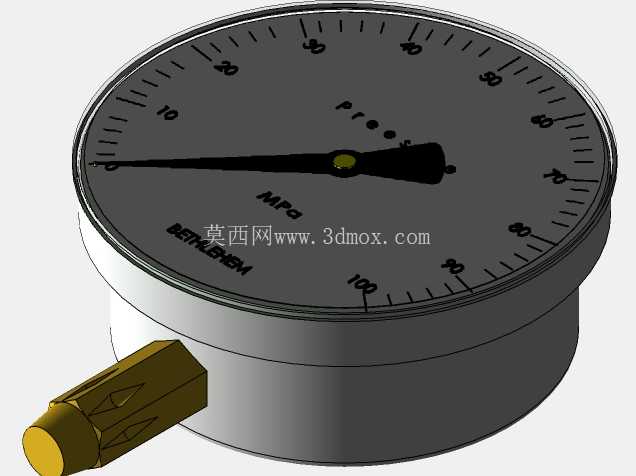

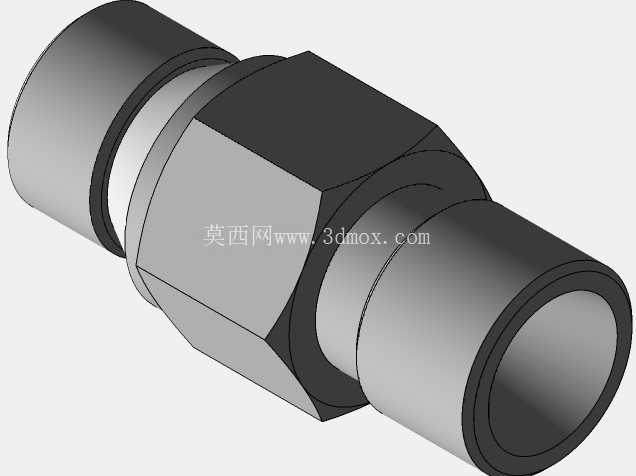

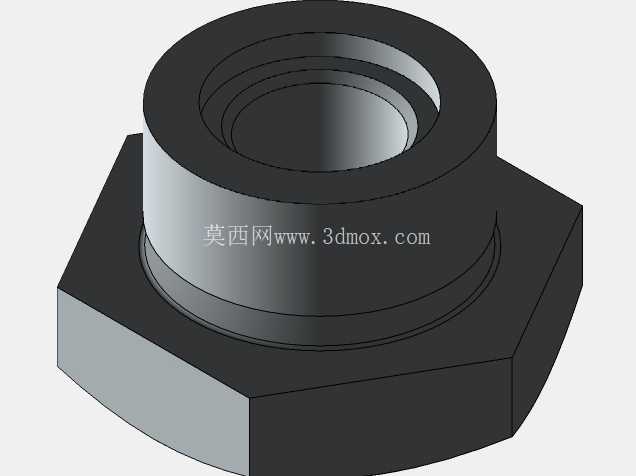

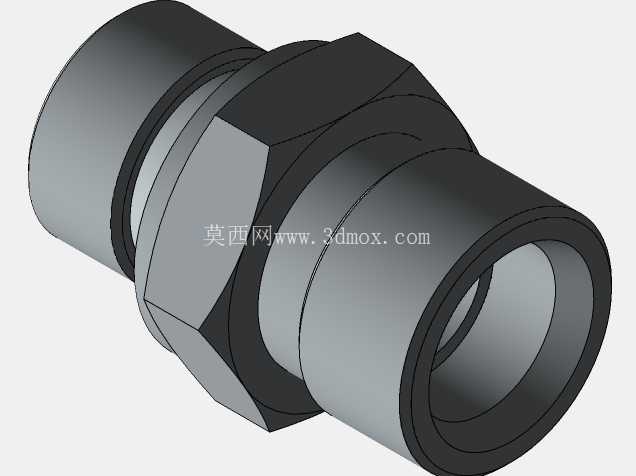

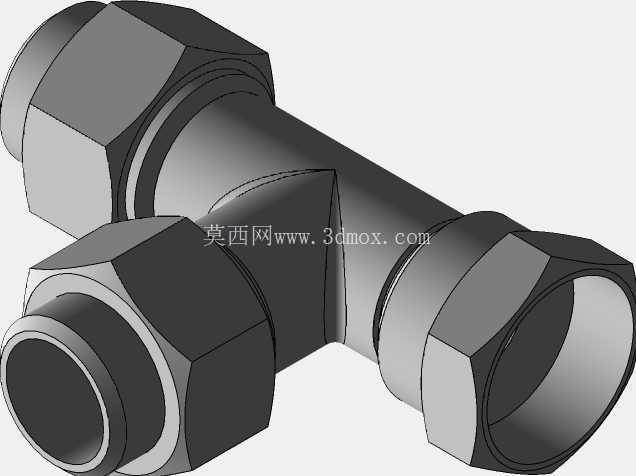

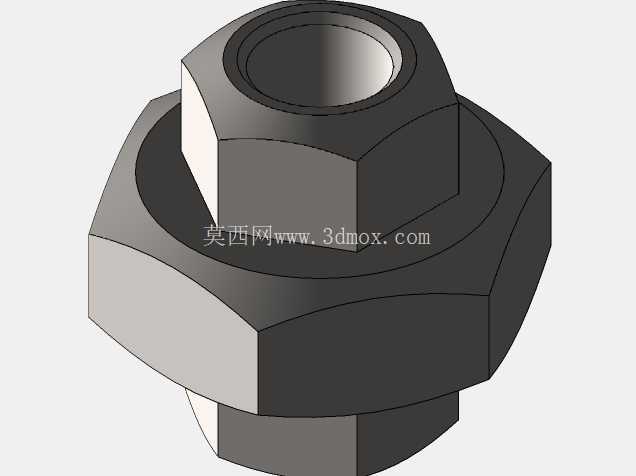

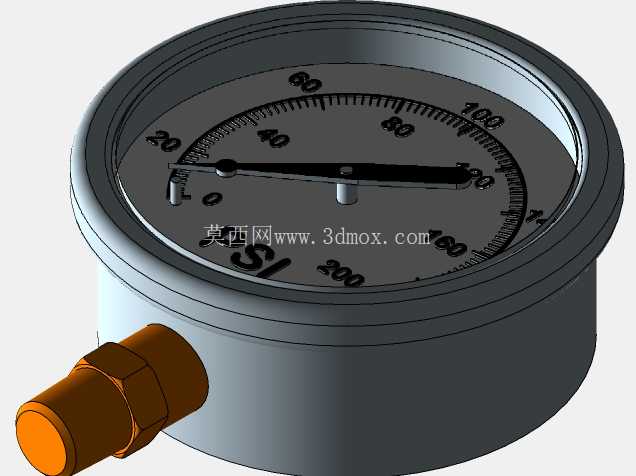

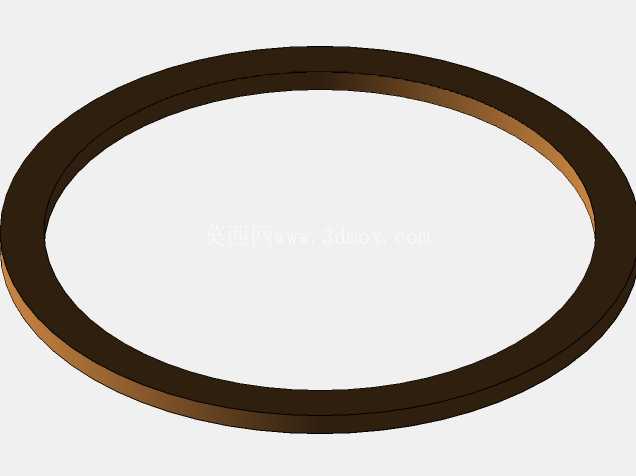

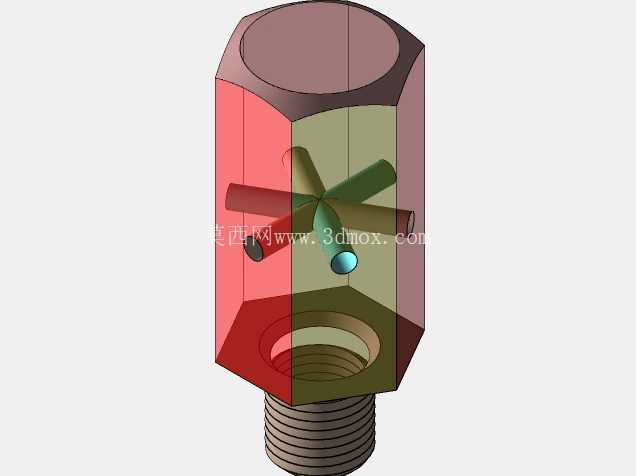

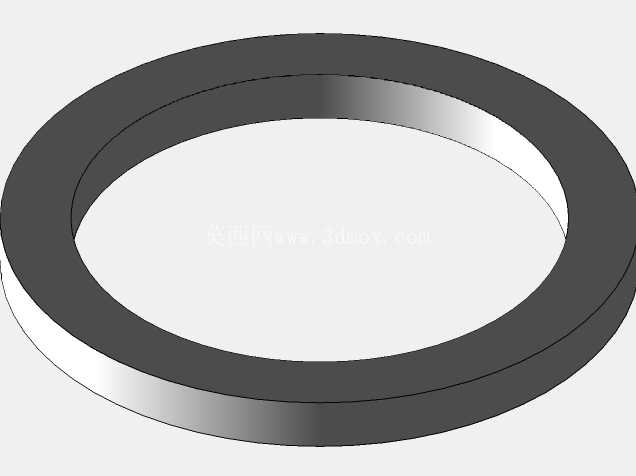

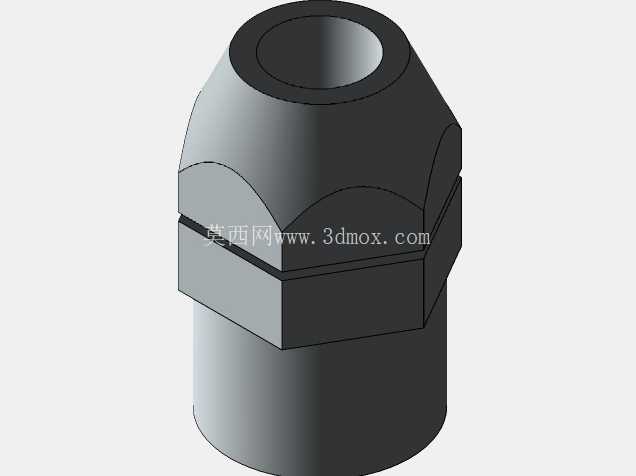

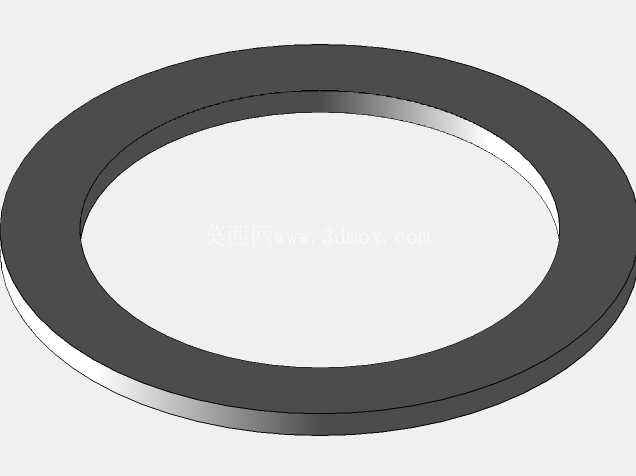

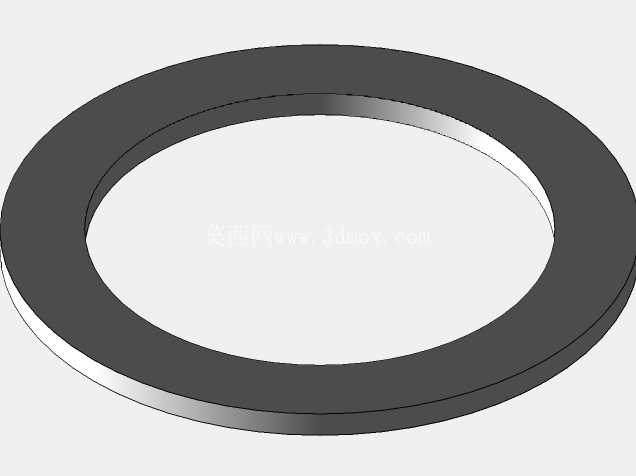

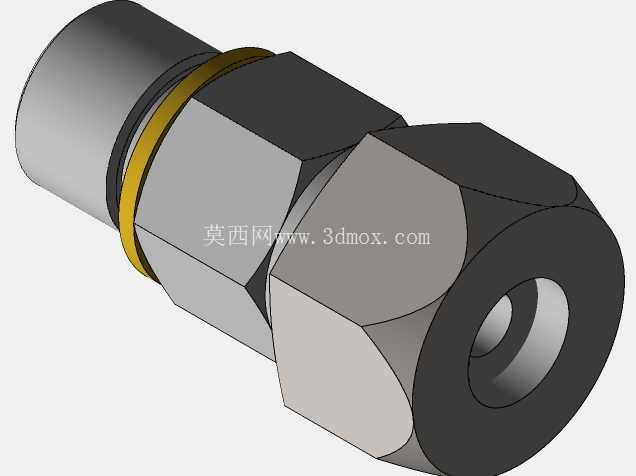

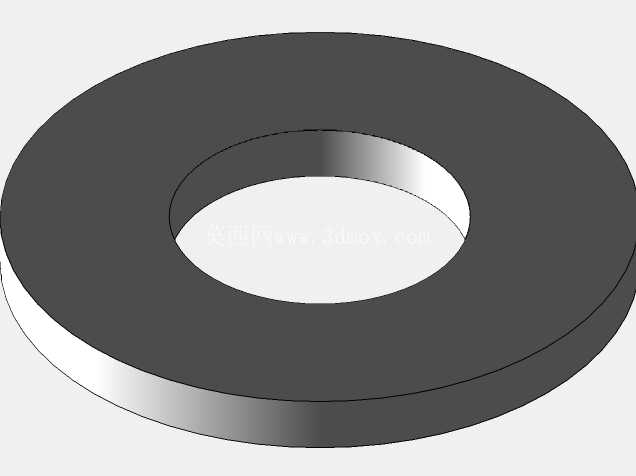

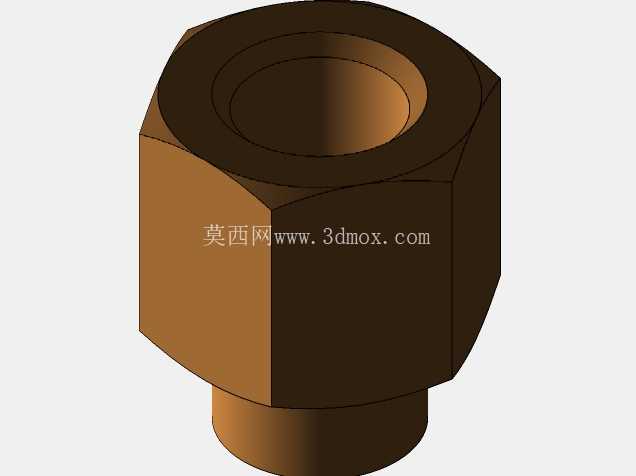

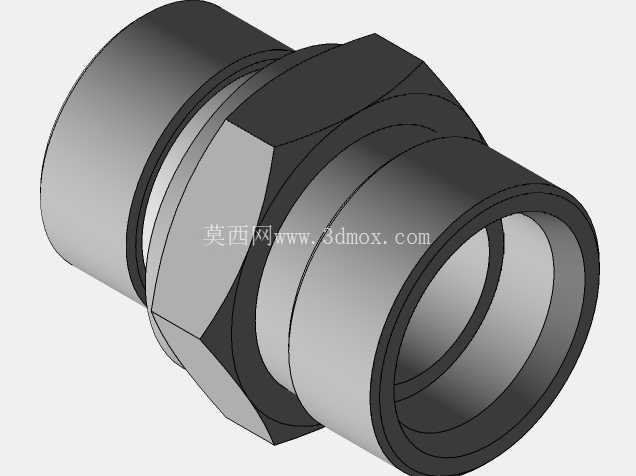

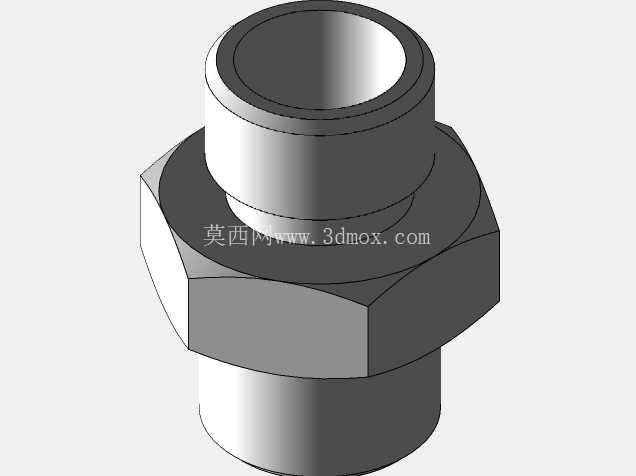

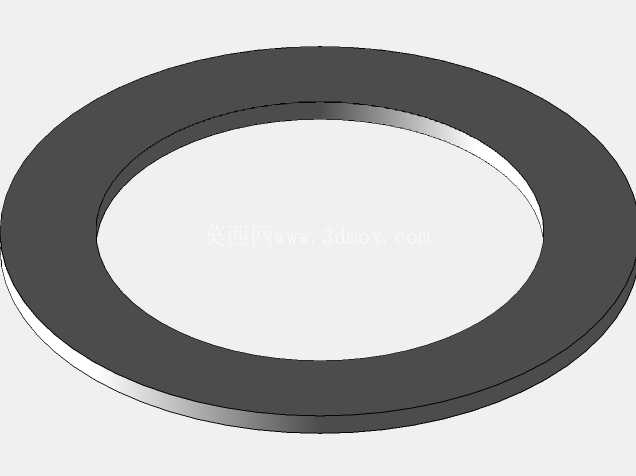

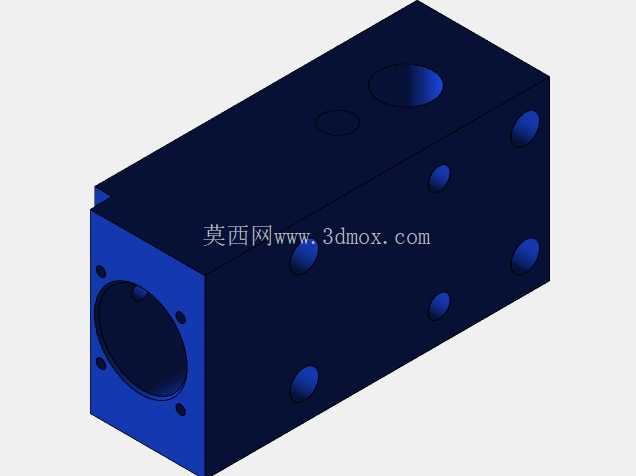

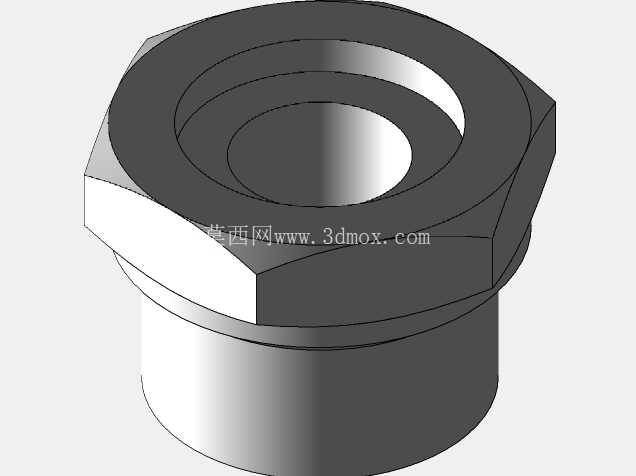

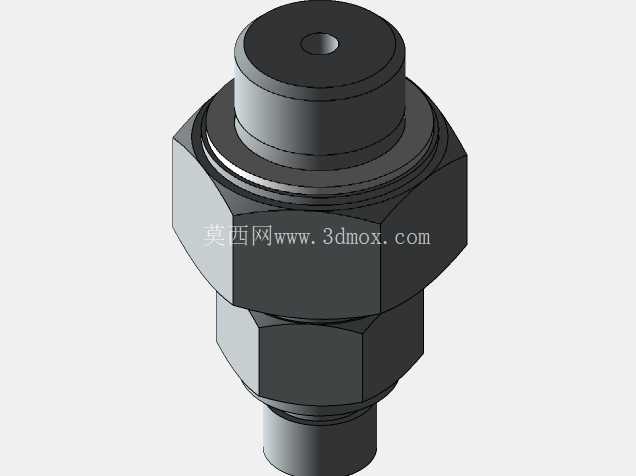

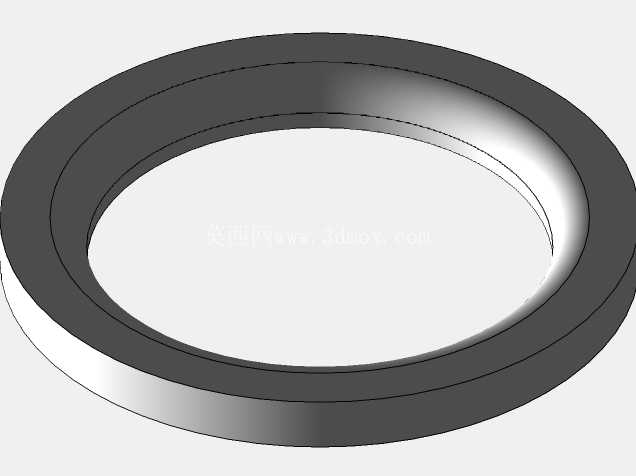

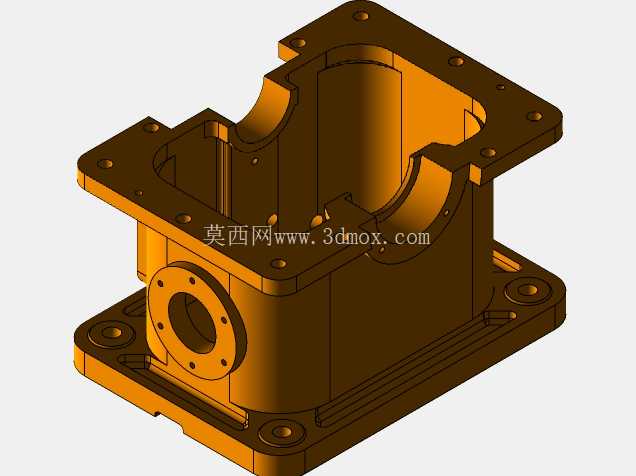

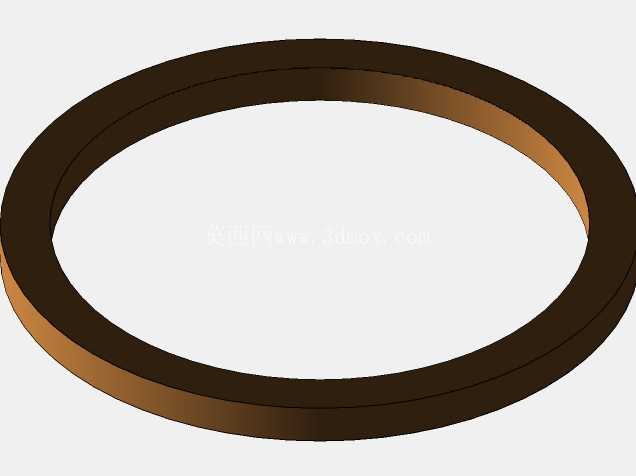

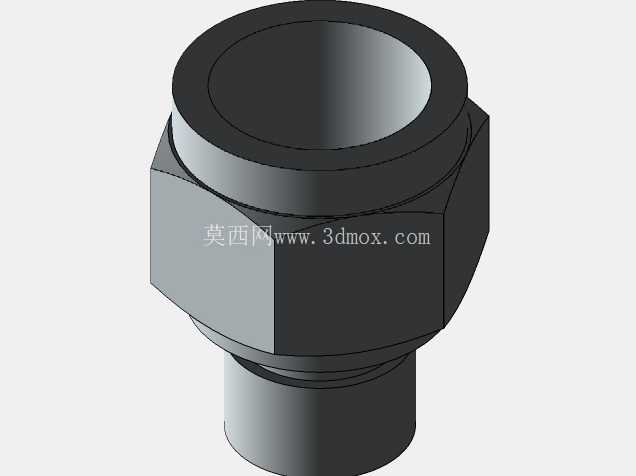

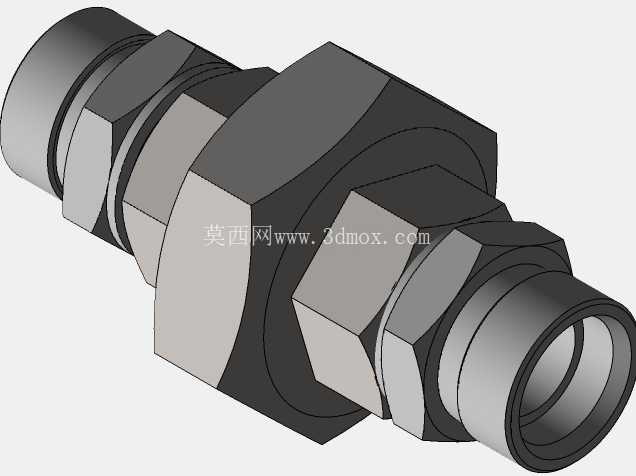

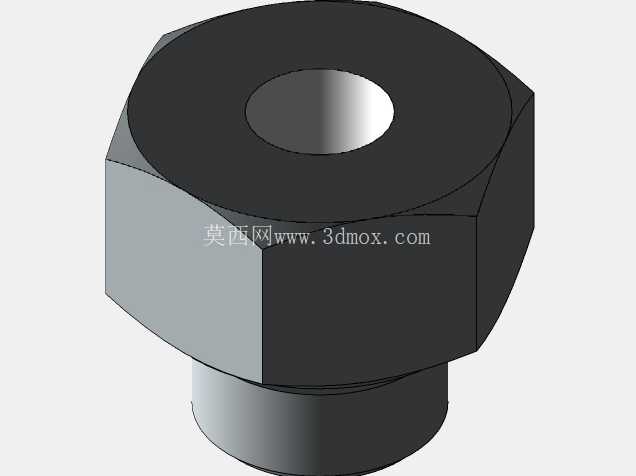

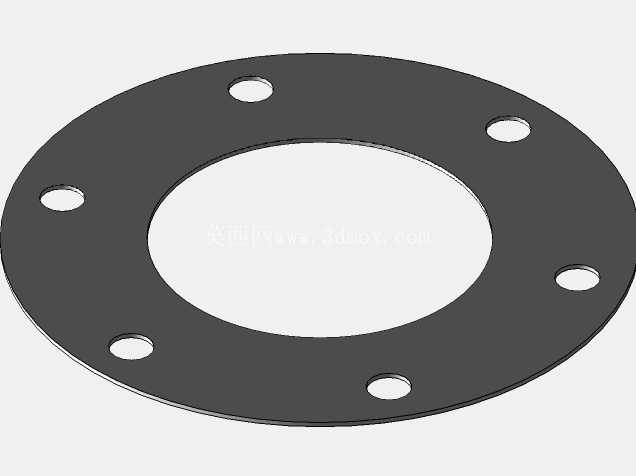

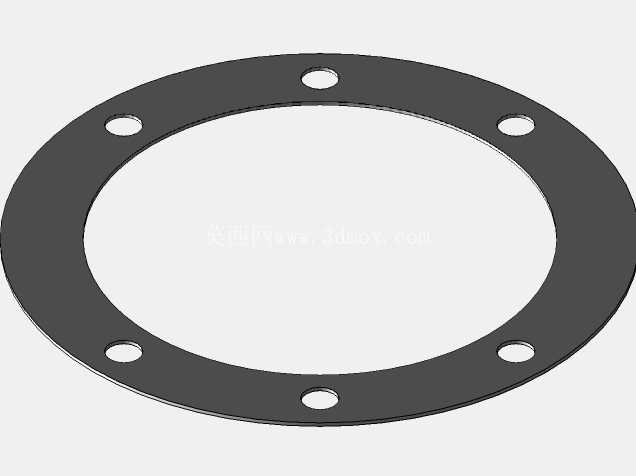

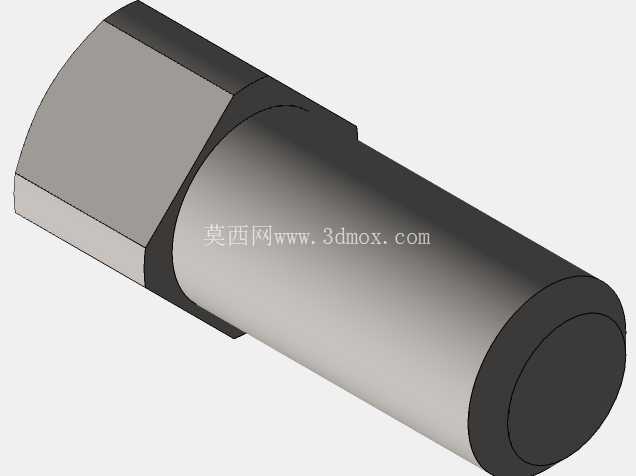

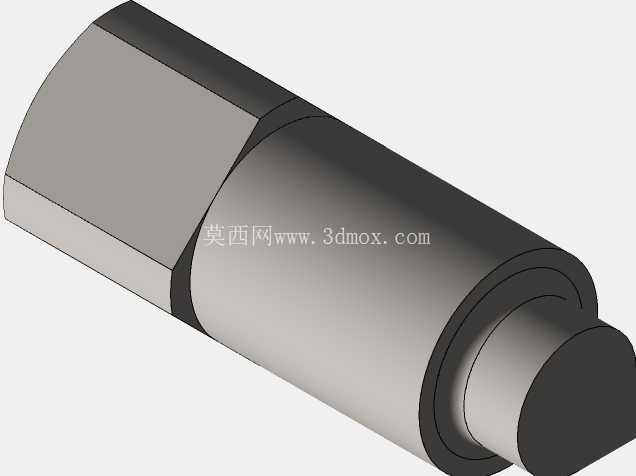

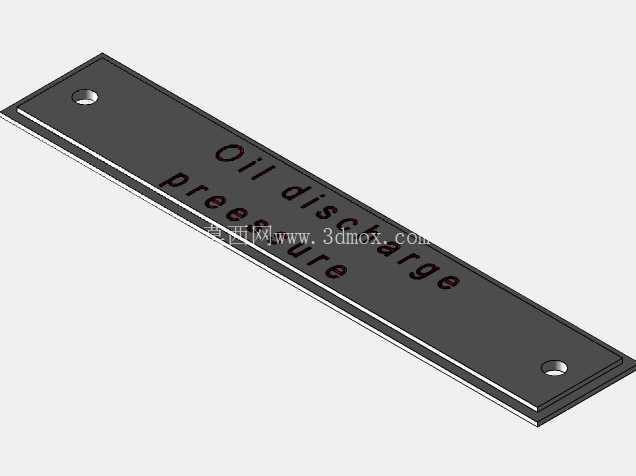

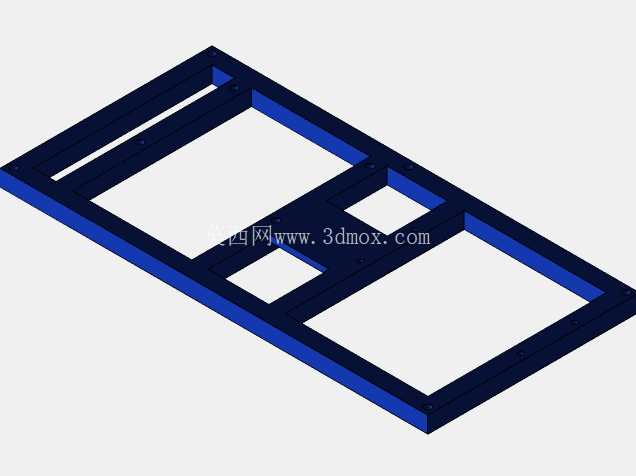

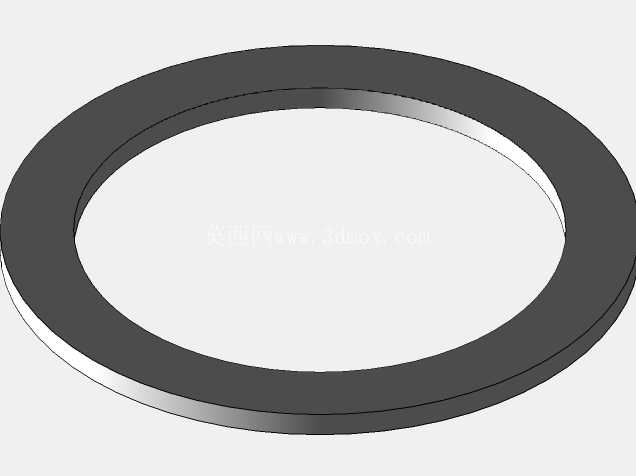

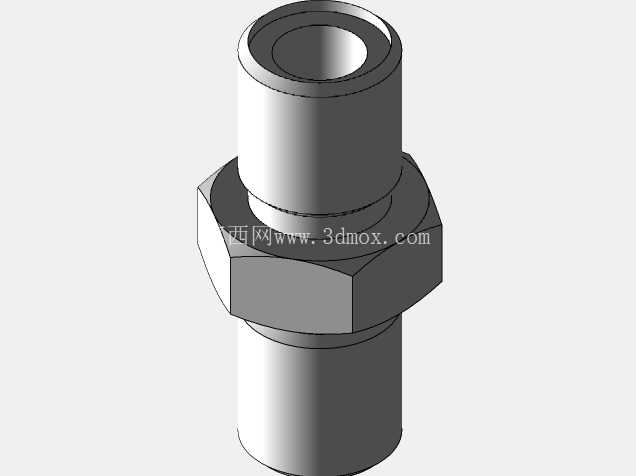

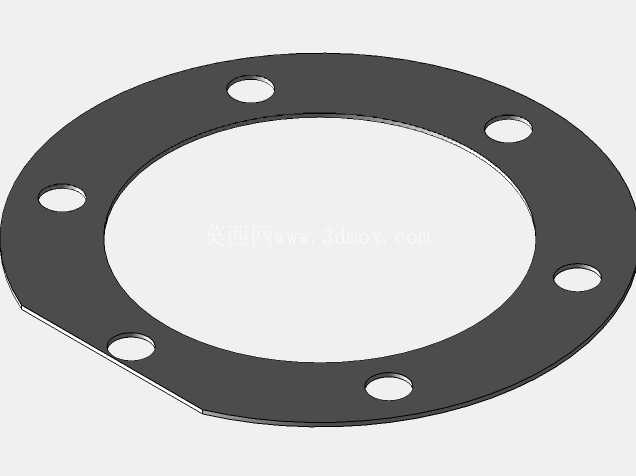

　　从安装边界来看，整个压缩头的径向尺寸需要匹配配套曲轴箱的安装接口，轴向长度要预留出隔膜更换、阀组维护的操作空间，缸体侧面布置的多个工艺接头分别用于驱动腔的补油、排气、压力检测，这些接头的位置都避开了安装螺栓的操作空间，日常维护时不需要拆解整个缸体就能完成相关检测操作。在实际选型应用中，这类隔膜压缩结构常被用于氢气充装、氯气输送、高纯电子特气输送等场景，因为整个压缩腔没有动密封点，所有静密封面都可以采用金属垫片或者氟橡胶密封件实现零泄漏，完全满足易燃易爆、有毒介质的输送安全要求。

　　设计时还需要考虑隔膜破裂的监测结构，通常会在隔膜夹持的中间层设置泄漏检测通道，一旦隔膜出现破损，压缩介质或者驱动侧的液压油会进入检测通道触发报警，避免介质泄漏到外界或者液压油污染压缩介质。缸体的冷却流道采用环绕式布置，紧贴压缩腔外壁，能够及时带走压缩过程产生的热量，避免隔膜长期处于高温环境下加速老化，同时也能控制排气温度在介质允许的范围内，防止易燃易爆介质因为温度过高出现安全风险。整个结构的受力部件都做了有限元强度校核，缸体在最高排气压力下的变形量控制在极小范围内，保证隔膜的运动间隙始终处于设计值范围内，不会因为缸体变形导致隔膜被过度挤压或者出现运动干涉。
