带复杂内芯结构的空压机气缸铸造件

在小型往复式空压机的整机结构里，气缸是直接决定压缩效率、运行密封性与整机寿命的核心承压零件，这类带型芯铸造的缸体，普遍应用在排量0.1-0.6立方每分钟的便携式空压机、汽修配套充气泵、小型工业气动系统气源端，日常工况下要持续承受0.7-1.2MPa的交变气压，同时还要兼顾活塞往复运动的导向、散热、气路导流多重作用，对铸件内部致密度、流道平顺性、安装配合面的形位公差都有极高要求。

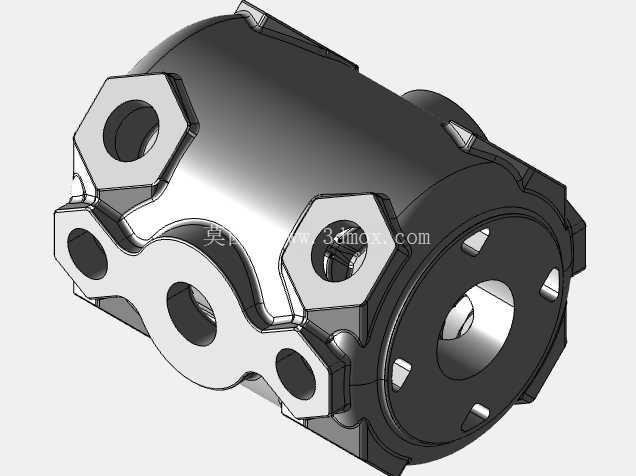

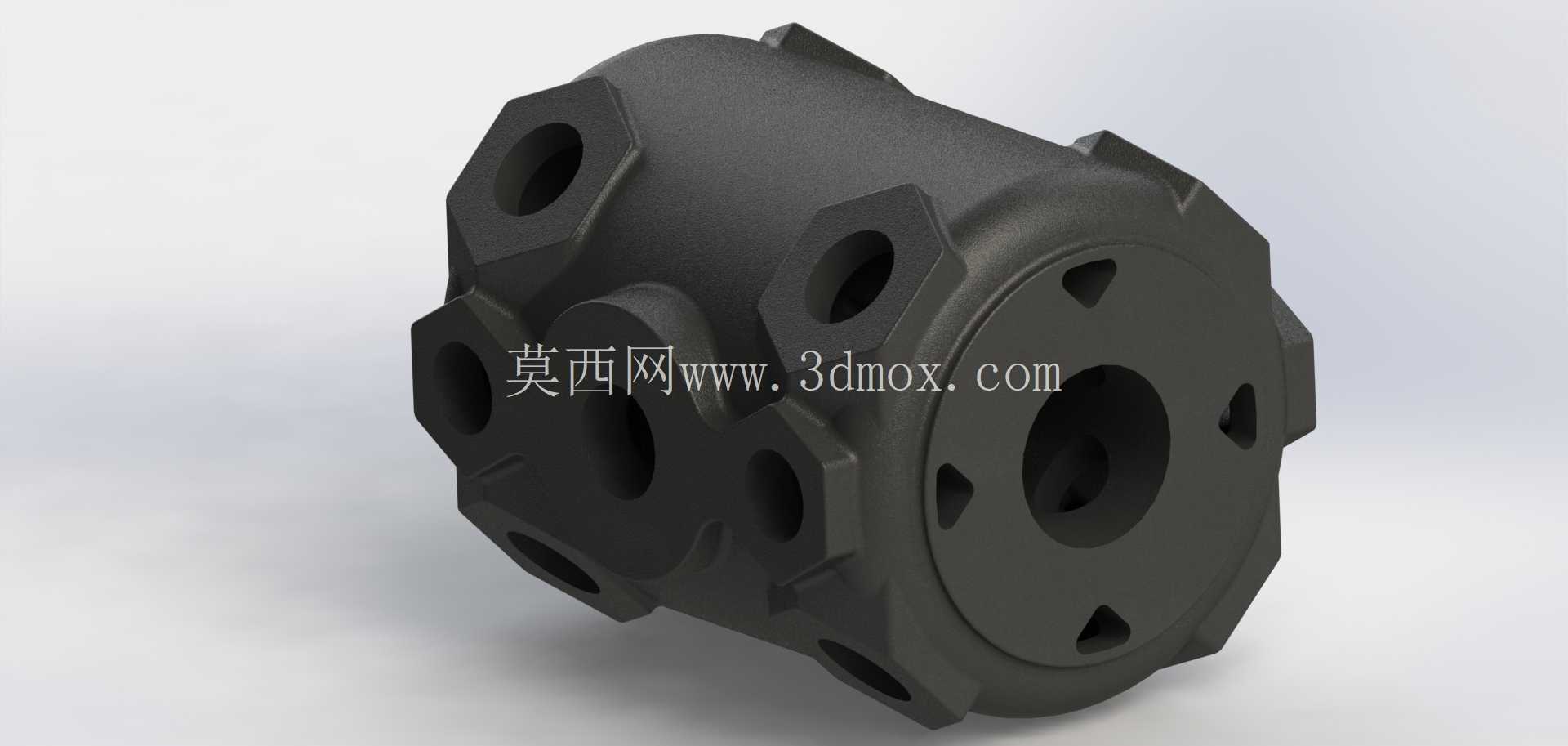

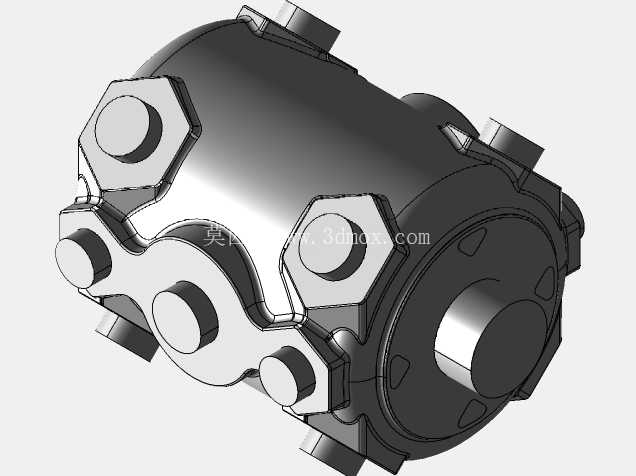

从实际结构设计来看，这个缸体采用一体铸造成型，外部周向均匀分布的多个凸台接口，分别对应进气口、排气口、泄压阀安装位、压力检测接口，不同接口的内螺纹孔径根据气路通径做了差异化设计，进气端接口通径更大以降低吸气阻力，排气端接口配合密封锥面减少高压气体泄漏。外部的凸耳结构是整机安装的固定位，凸耳上的安装孔中心距严格匹配对应型号空压机的曲轴箱定位尺寸，安装面预留0.2mm的机加工余量，铸造后通过铣削保证平面度不超过0.05mm，避免安装后出现缸体倾斜导致活塞偏磨。

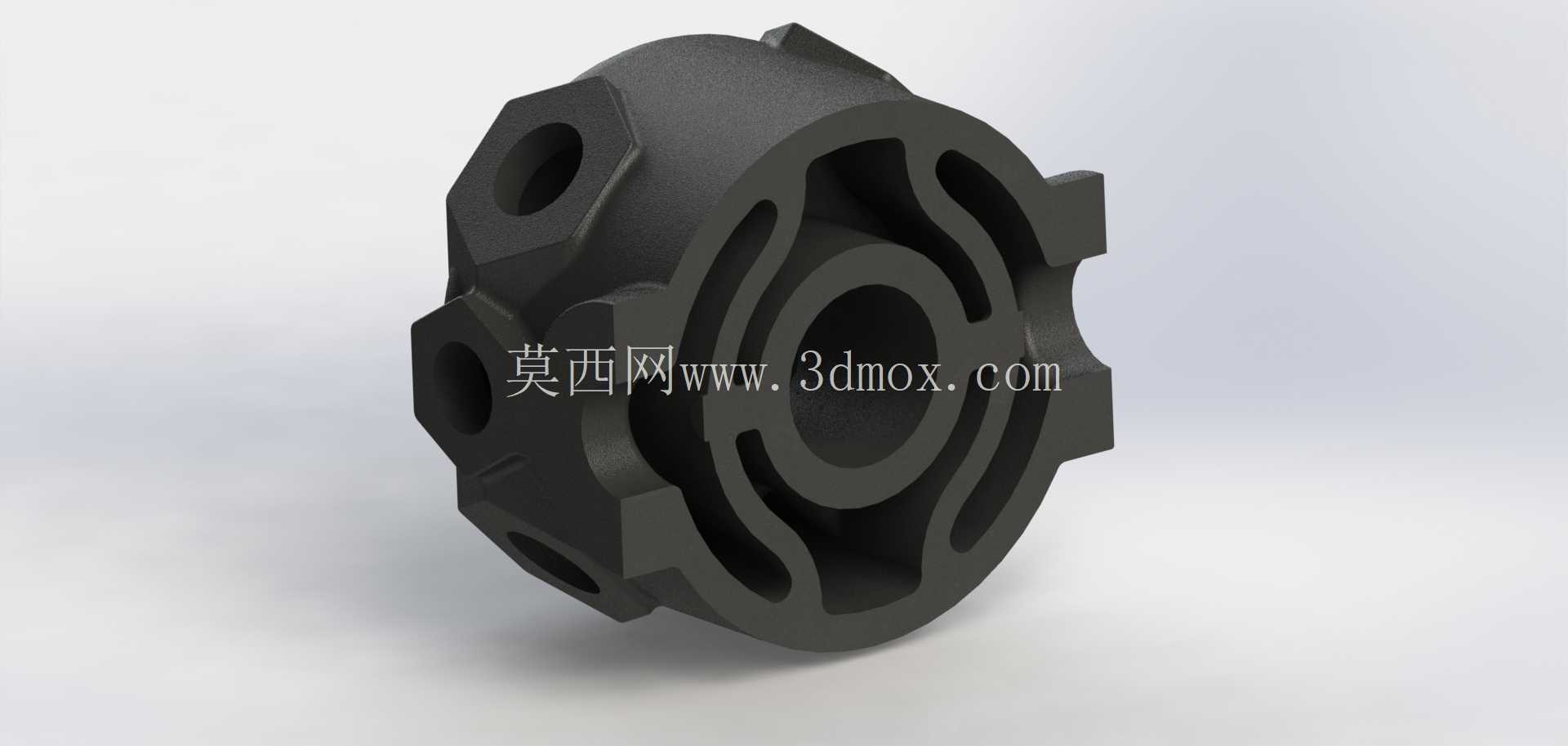

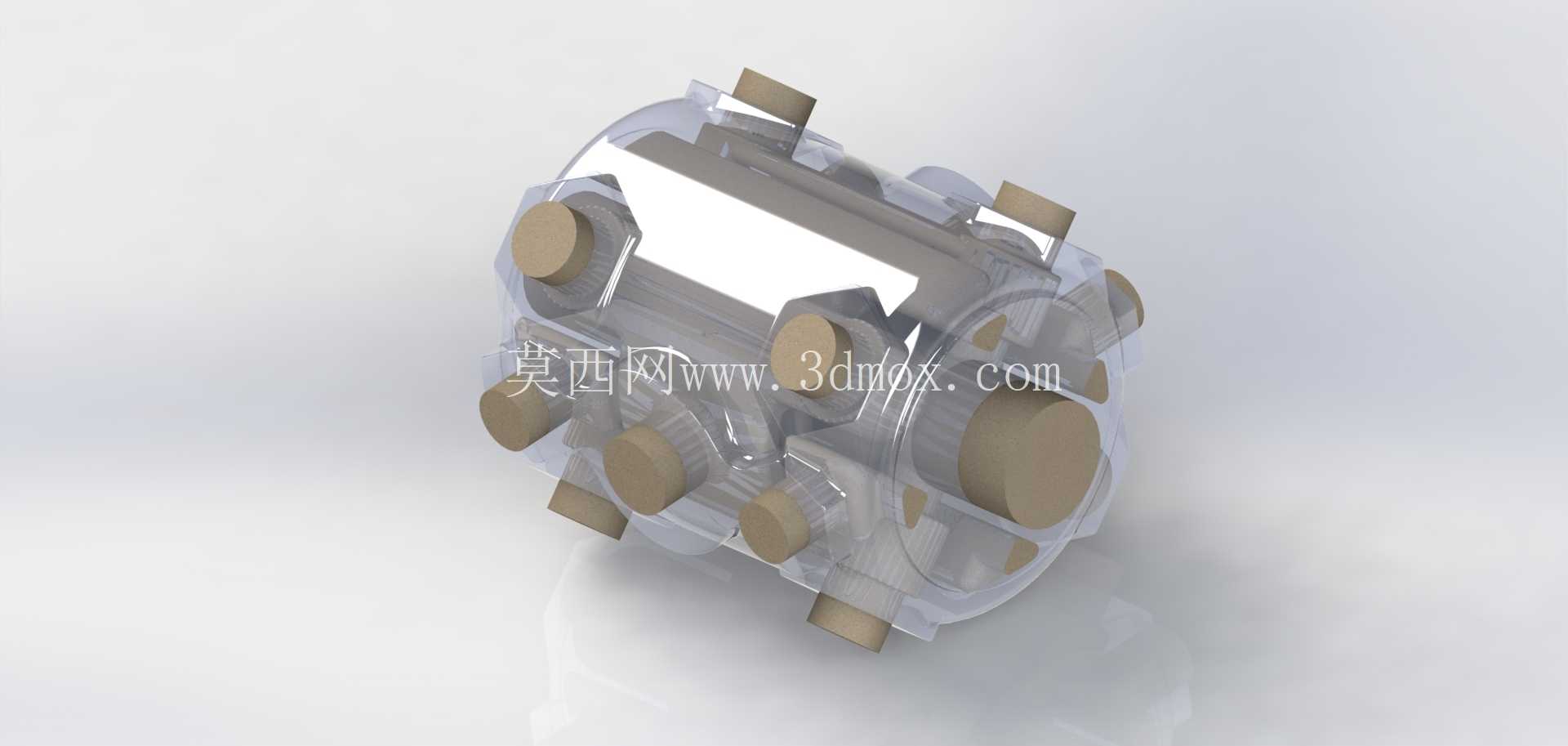

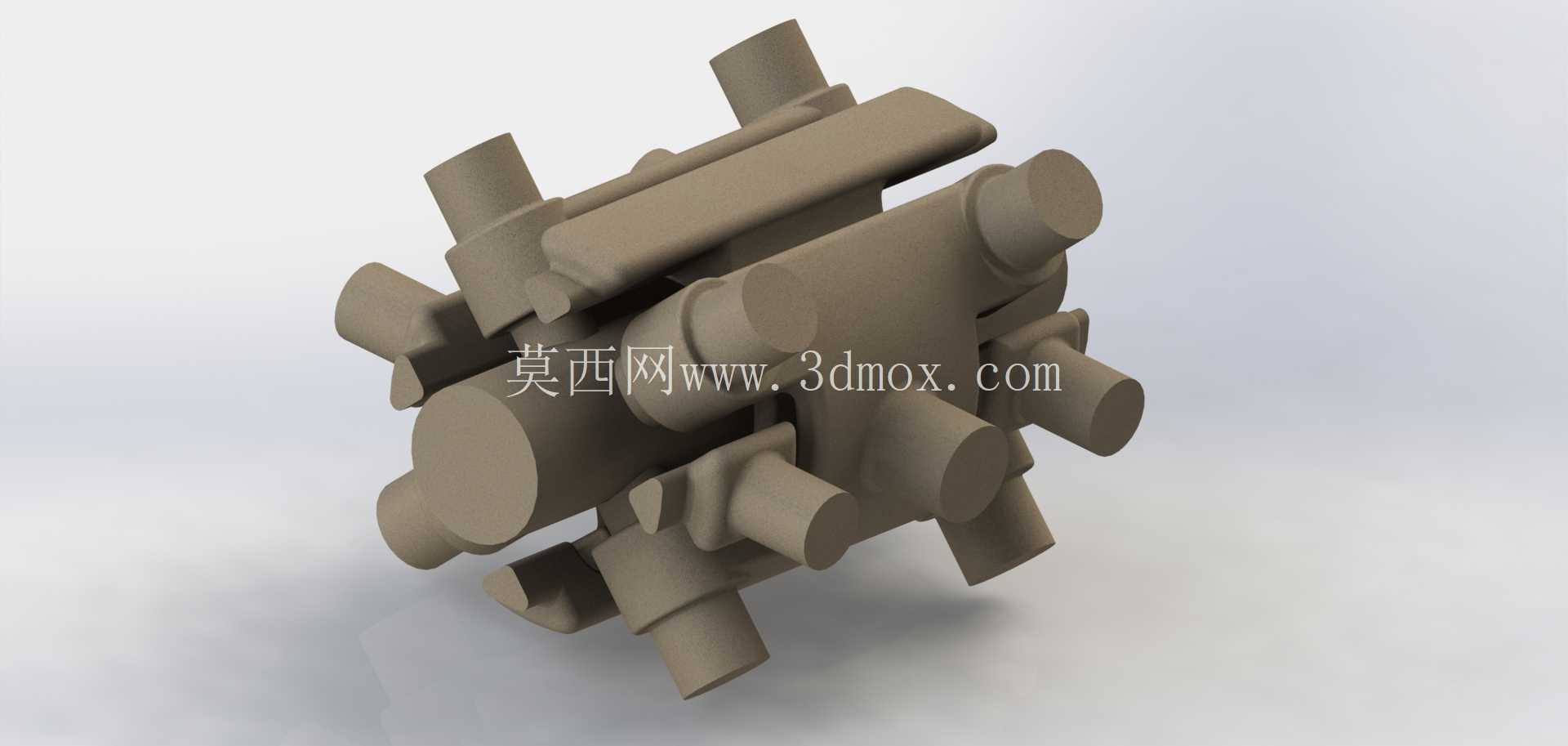

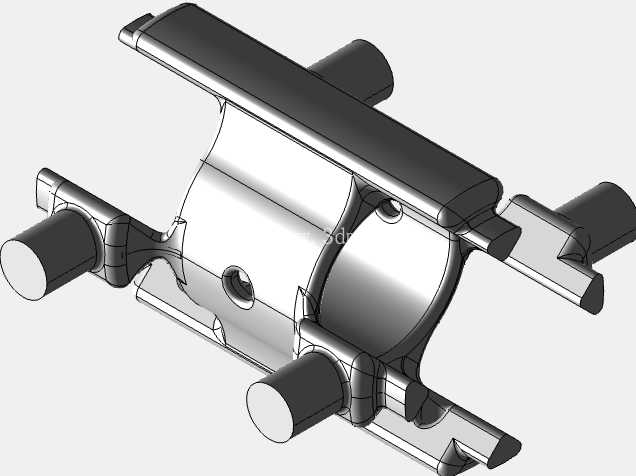

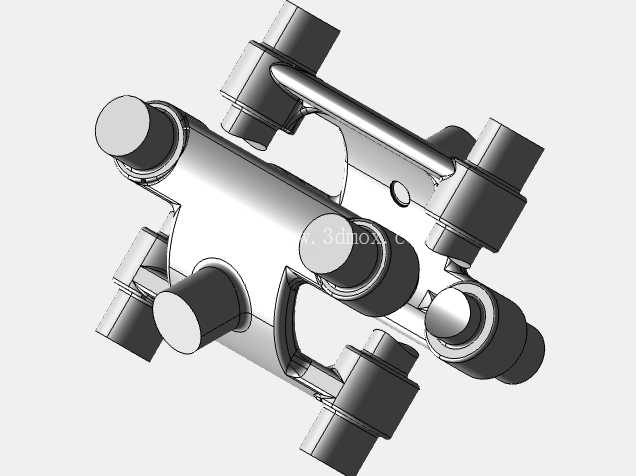

最核心的设计难点集中在零件内部的型芯成型结构，从外观上看缸体外部轮廓规整，甚至会让人误以为是简单的筒状铸件，但内部集成了多级气路导流槽、活塞运动腔、密封件安装卡槽、冷却流道，这些内部结构完全通过预置型芯在铸造时一次成型，既减少了后续机加工的工序量，也避免了多零件拼接带来的密封泄漏风险。内部活塞腔的圆柱度要求控制在0.03mm以内，铸造时预留的珩磨余量在0.3-0.4mm，后续通过珩磨加工达到表面粗糙度Ra0.8的要求，保证活塞环运行时的密封效果。内部的导流槽采用圆弧过渡设计，没有直角拐点，能大幅降低压缩空气在缸内流动时的阻力，同时减少气流脉动带来的运行噪音。

在安装边界上，这个缸体的轴向总长度适配对应规格空压机的活塞行程，端面与曲轴箱配合的止口尺寸采用H7公差配合，保证缸体与曲轴箱的同轴度，避免活塞运行时出现卡滞。周向的接口位置避开了整机的散热风道，安装后不会与风扇罩、电机端盖产生干涉，外部的非加工面保留铸造的粗糙表面，自然形成散热筋的辅助效果，能在连续运行时把缸体温度控制在合理区间，避免高温导致润滑油碳化、密封件过早老化。

从铸造工艺角度，这类带复杂内芯的缸体对型芯的固定、排气都有很高要求，设计时在不影响结构强度的位置预留了工艺孔，用于型芯的定位支撑，铸造完成后工艺孔通过螺堵密封，不会影响缸体的承压性能。缸体壁厚设计采用均匀过渡，最薄处不小于5mm，承压区域壁厚适当加厚到8mm，既避免壁厚差异过大导致铸造时出现缩松、气孔缺陷，也能保证交变载荷下的结构强度，长期运行不会出现缸体开裂、变形的问题。

在实际选型匹配时，这类缸体可以直接替换同安装尺寸的原有空压机缸体，不需要对曲轴箱、活塞连杆组件做额外修改，内部流道的优化设计还能小幅提升空压机的充气效率，降低单位充气量的能耗。针对不同的使用场景，铸件可以采用灰铸铁或者铝合金材质，灰铸铁材质的缸体耐磨性更好，适合长时间连续运行的工业场景，铝合金材质重量更轻，散热效率更高，适合便携式的移动空压机产品。
