起重作业用三角板式重载吊钩结构

在厂房内重型设备移位、港口散货装卸、基建现场钢筋构件转运这类需要频繁完成重物起升、变幅、落位的作业场景里，吊钩作为起重机械和被吊载荷之间的核心受力连接件，其结构可靠性直接决定整台起重设备的作业安全边界。这款三角板式吊钩没有采用传统单钩头加直吊板的简易结构，而是将上部连接端、中部锁止结构、下部承钩部分整合为一体化三角承力框架，从受力路径上优化了传统吊钩容易在吊板连接销轴处出现应力集中的问题。

从实际作业用途来看，这款吊钩适配中小吨位桥式起重机、门式起重机的起升机构末端，也可作为电动葫芦的配套吊具使用，可直接挂载带吊装孔的成型工件、通过卸扣连接吊装带完成散件捆吊，也能配合抓斗、吊梁等属具完成多吊点同步起吊作业。不同于普通民用轻型吊钩，这款结构自带集成式的防脱锁止组件，不需要额外加装防脱卡板，锁止拨片和承力框架做了同轴铰接设计，当吊索或卸扣卡入钩头槽位后，锁止片在扭簧作用下自动复位封闭钩口，能避免作业过程中吊索因晃动、斜拉脱出钩头的风险，尤其适合需要频繁变幅、带载行走的移动式起重作业场景。

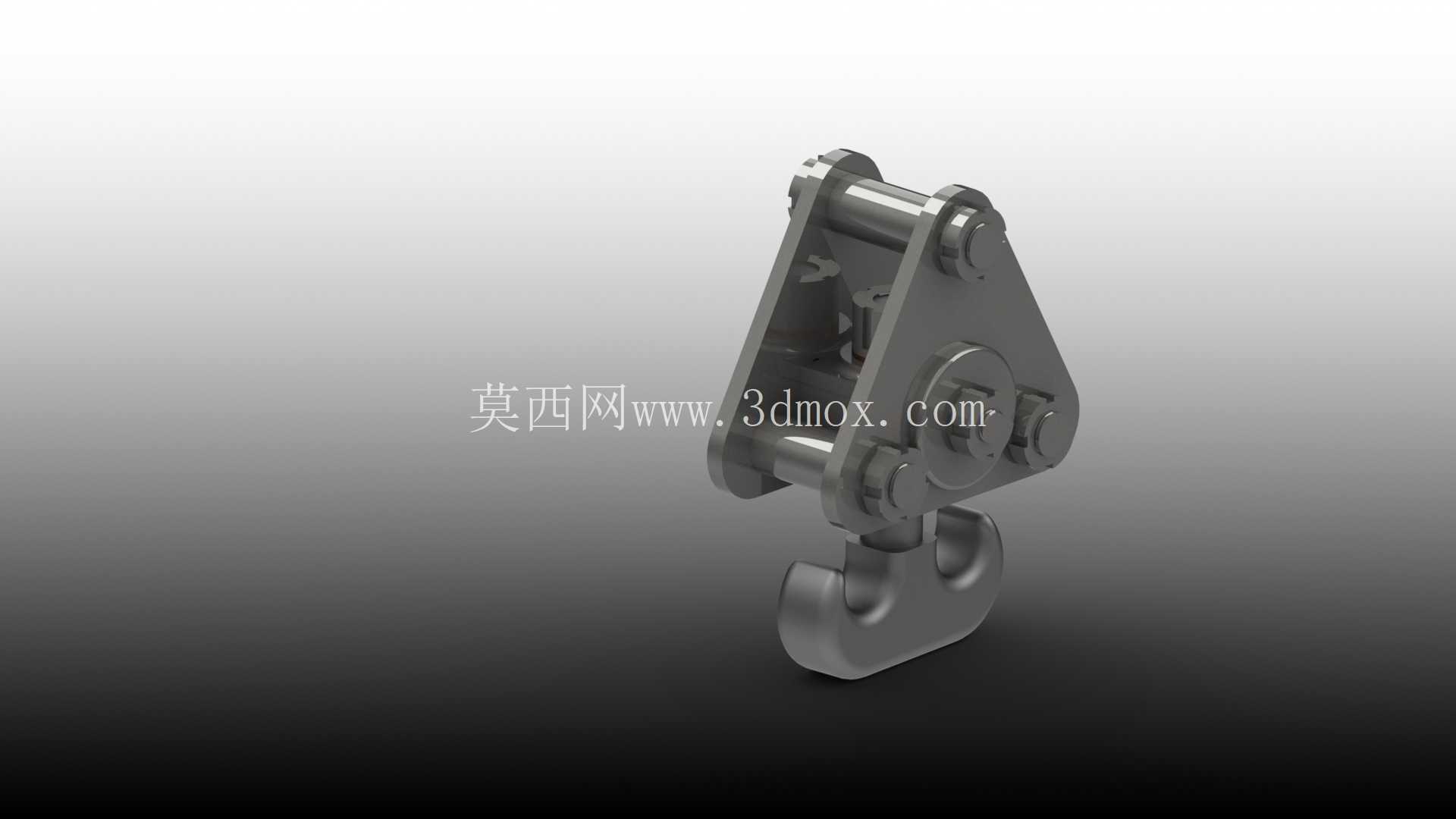

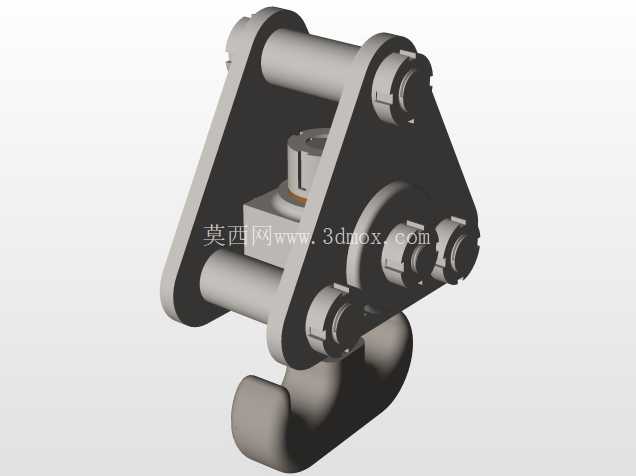

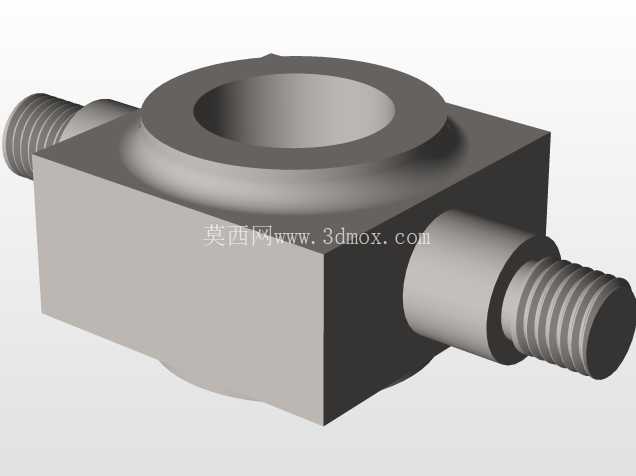

在设计思路上，整个结构以三角承力板作为核心承载基体，上部的双铰接销轴孔直接对接起重机起升机构的动滑轮组下端耳板，双销轴平行布置的方式相比单销轴连接，能分散起升瞬间的冲击载荷，避免单销轴受剪应力过大出现剪切失效；中部的铰接轴组集成了锁止结构的传动部件，所有转动配合面都预留了润滑脂注油通道，日常维护时不需要拆解整个吊钩结构，就能通过注油嘴向各销轴配合面加注润滑脂，降低转动副的磨损速率；下部的钩头采用双圆弧过渡的钩身截面，从钩尖到钩颈位置的截面厚度逐步增加，钩身内侧做了圆弧倒角处理，避免吊装带、钢丝绳在受力时被锐边切割出现断丝、带层撕裂的问题。

从安装边界来看，上部两个连接销轴的中心距按照通用中小吨位起重机动滑轮组耳板的标准间距设计，销轴直径适配常规起重吊具的配合公差范围，安装时不需要对原有起重机的滑轮组下端结构做二次改造，只需要拆除原有吊钩的连接销轴，将该三角板吊钩的上铰接孔与滑轮组耳板对正后穿入销轴、加装开口销防脱即可完成换装。整个吊钩的横向宽度控制在常规吊钩的安全作业间隙范围内，不会因为结构加宽导致在起升过程中与起重机的小车架、卷扬钢丝绳出现干涉；钩头的开口尺寸适配市面上绝大多数标准卸扣、吊装带端环的尺寸，不需要额外定制异型连接件就能直接配套使用。

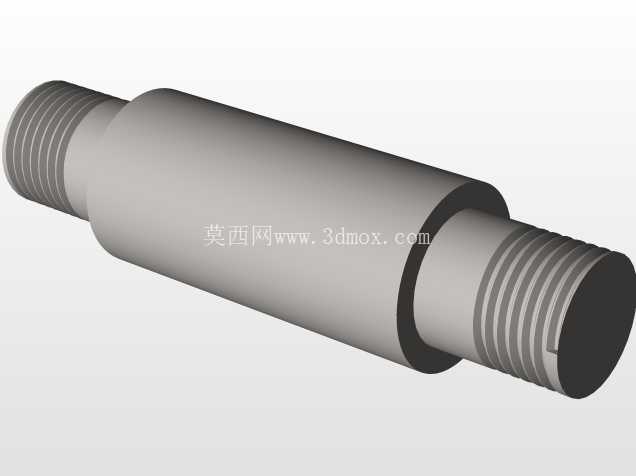

结构细节上，所有承力板件的边缘都做了倒钝处理，没有尖锐的加工棱角，既避免作业过程中划伤操作人员、割损吊索，也能消除板件边缘的应力集中点，降低长期交变载荷作用下板件边缘出现疲劳裂纹的概率。各铰接位置的销轴都采用台阶式定位结构，销轴两端加装防尘密封圈，能阻挡作业环境中的粉尘、铁屑、雨水进入转动配合面，延长销轴和轴套的使用寿命，即使在露天货场、铸造车间这类多粉尘、多杂质的作业环境下，也能保持转动部件的动作顺畅，不会因为异物卡滞导致锁止结构失效。钩头的承力面做了表面淬火处理，表层硬度能满足频繁挂载、卸载的耐磨需求，芯部保持足够的韧性，避免受冲击载荷时出现脆断问题。
