螺旋盘管式圆柱形太阳能热水装置

这款螺旋盘管式圆柱形太阳能热水装置，主要面向民用小型供热、户外临时作业点热水供给、独栋建筑辅助热水供应等场景，能够在无外接电力辅助的条件下，依靠太阳辐射能完成水体升温，满足日常洗漱、小规模温水取用的实际需求，尤其适合光照条件充足、集中供热管网覆盖不到的区域使用，相比传统平板式或直插式太阳能集热设备，它的结构更紧凑，安装时对屋面或架设场地的空间要求更低，不需要预留大面积的平铺安装区域。

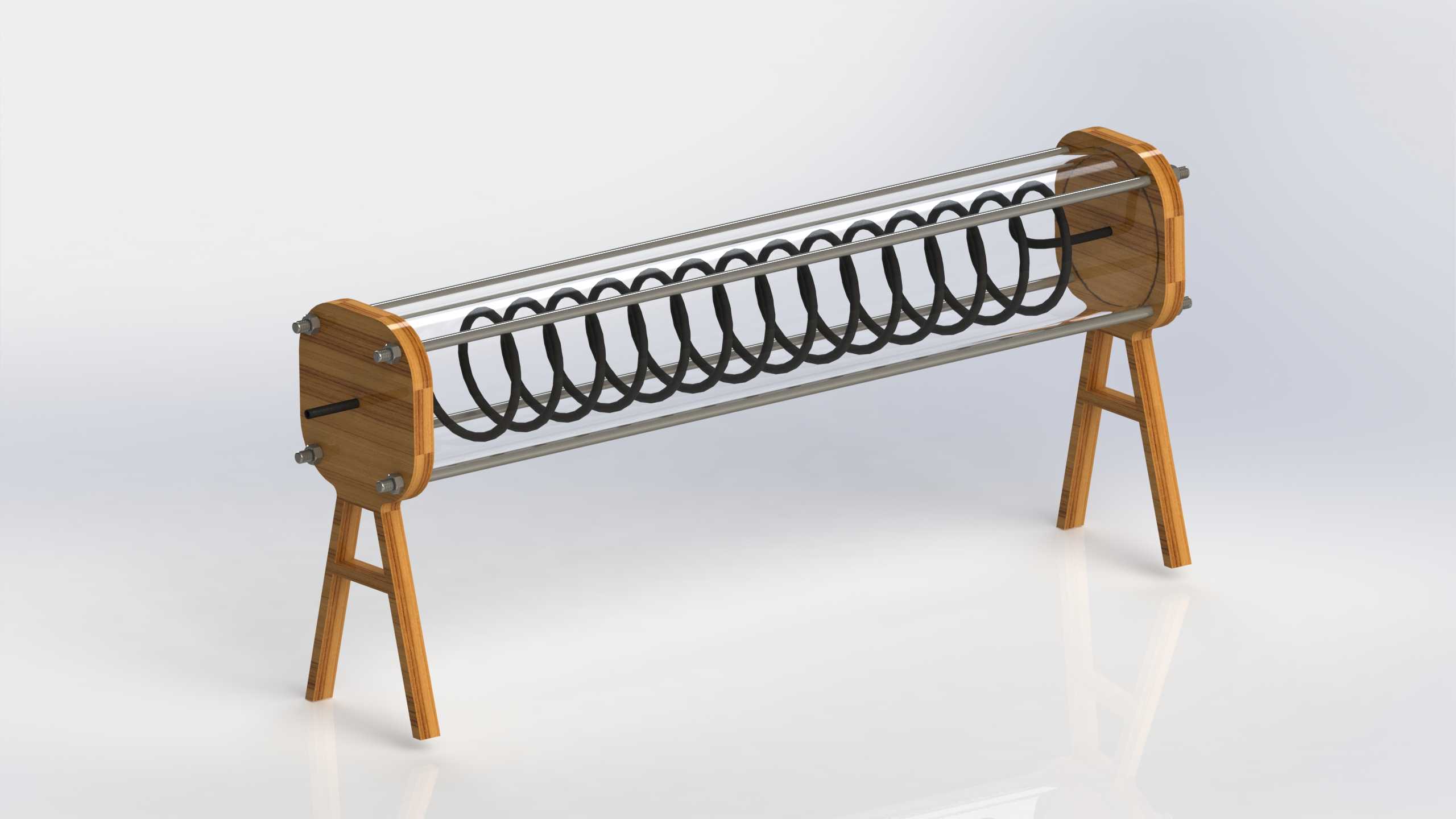

从功能特性来看，装置核心采用螺旋形盘管作为换热流道，冷水从盘管一端流入后，会沿着螺旋路径在透明外筒围成的集热腔内缓慢流动，全程接收透过透明筒体的太阳辐射，螺旋结构大幅延长了冷水在集热区域内的停留路径，让水体能够充分吸收集热腔内部蓄积的热量，相比传统直排管式结构，同等容积下的换热接触路径提升数倍，热交换效率更高，同时螺旋管自身的弹性结构也能缓冲水温变化带来的热胀冷缩应力，减少长期使用过程中管路开裂、接口渗漏的风险。装置两端采用实木质感的密封端盖，通过金属拉杆锁紧固定，既能够封闭集热腔减少热量向外逸散，也为内部盘管和透明外筒提供稳定的支撑，端盖上预留的管路接口可以直接对接外部冷水管路和热水出水端，不需要额外加装复杂的转接构件。

在设计思路上，这款装置摒弃了传统太阳能集热器分体式储水、集热的结构逻辑，将集热和短时储热功能集成在同一圆柱筒体内，整体采用A形支架支撑，支架的支腿角度经过优化，能够让筒体保持合适的倾斜角度，适配不同纬度地区的太阳高度角，保证正午时段阳光能够垂直入射透明外筒，最大化接收太阳辐射能。安装边界方面，装置整体为卧式圆柱形态，支撑支架的横向跨度控制在合理范围，安装时只需要保证架设基础平整，预留出筒体两端管路连接的操作空间即可，不需要额外搭建复杂的固定框架，自身重量较轻，对屋面的荷载要求远低于传统大容量太阳能热水系统，既可以单台独立架设满足小体量用水需求，也可以多台并联组合，提升整体热水供应能力，适配不同规模的用水场景。筒体外部的透明防护层采用耐候性材质，能够长期抵御户外紫外线、风雨侵蚀，内部螺旋盘管采用导热性能优异的金属材质，表面做了抗氧化处理，长期接触水体也不容易出现结垢、腐蚀问题，降低后期维护的频次和成本。
