工业管路用密封填料函结构设计

在化工、热力输送、流体管路系统中，填料函是安装在设备或管路穿接位置的核心密封部件，主要作用是填塞运动杆件与固定腔体之间的环形间隙，阻断内部蒸汽、带压流体、润滑介质沿间隙向外泄漏，同时避免外界杂质侵入腔体内部，保障整套管路或设备的运行压力稳定，减少介质损耗与现场安全隐患。

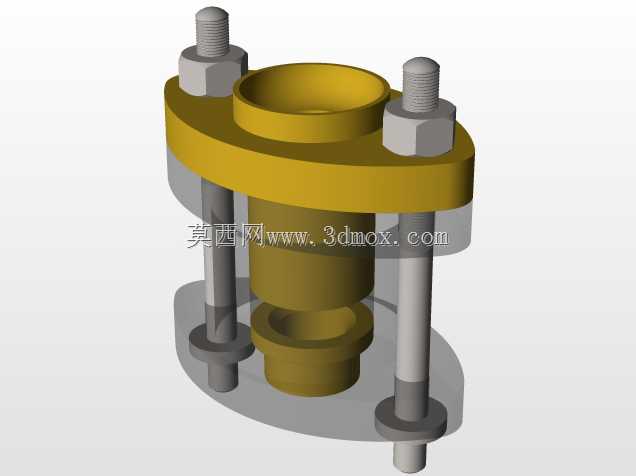

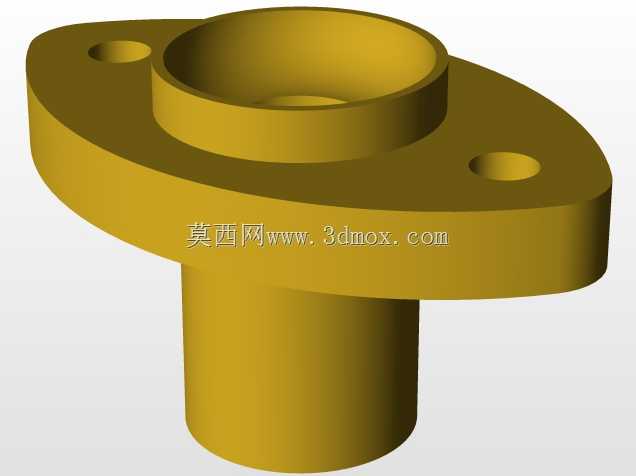

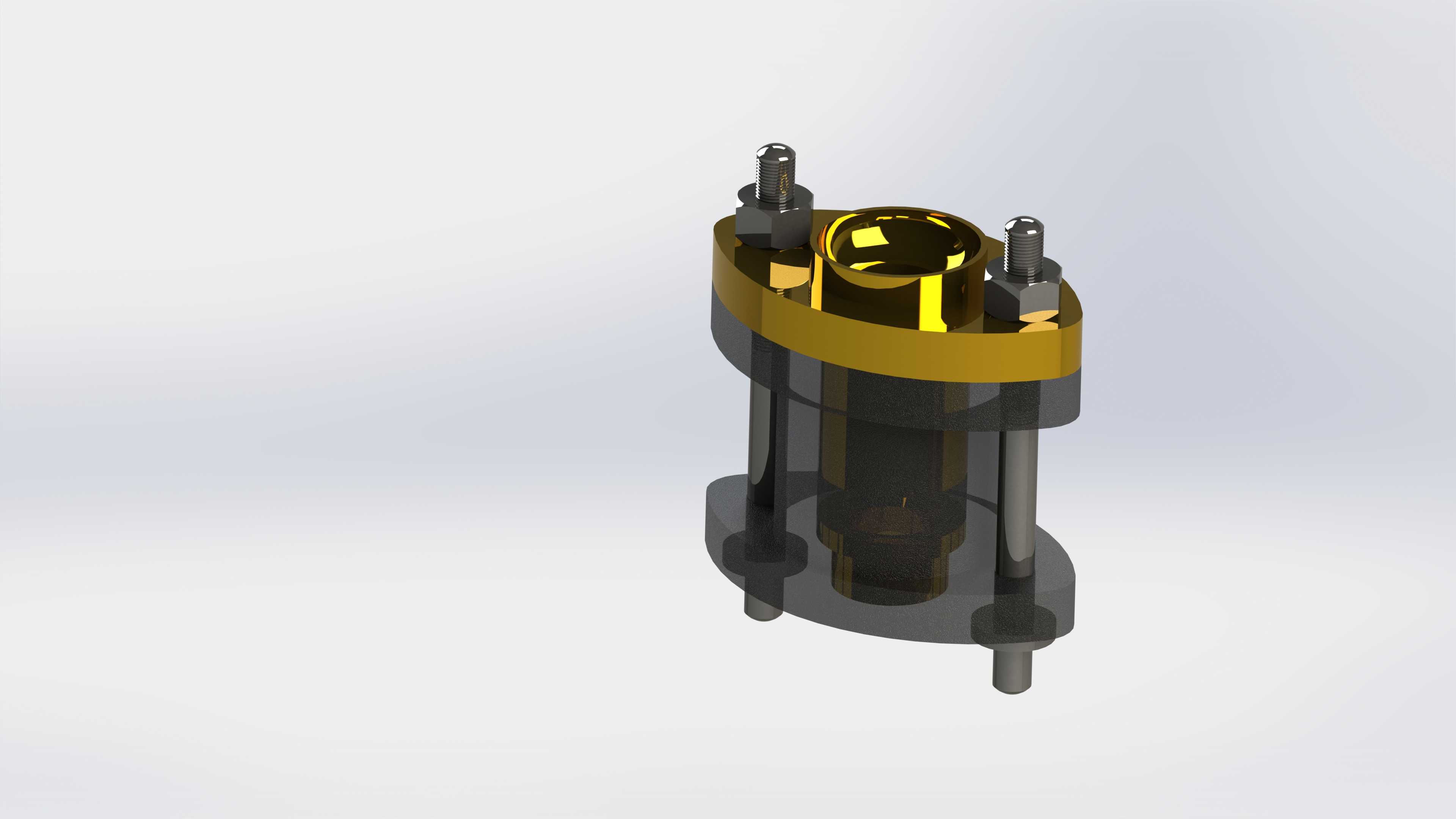

这套填料函的结构采用分体组合式设计，整体沿穿杆轴线呈对称布局，核心组成包含压盖、填料腔本体、穿腔杆件、拉紧紧固组件几部分。上部的金色压盖为受力施压部件，通过两根对称布置的长螺栓与下部腔体连接，拧紧螺栓时压盖会沿轴向均匀下压，将腔体内填充的密封填料压实，让填料紧密贴合在穿杆外壁与腔体内壁之间，形成可靠的密封面。下部的腔体为半透明可视化结构设计，建模时特意做了半透处理，能够直观展示内部填料的填充空间、穿杆的贯穿路径，方便设计人员核对填料填充量、压盖下压行程是否匹配设计要求，避免出现压盖压偏、填料压实度不足导致的泄漏问题。

从安装边界来看，这套填料函的下部带有两个对称的安装支脚，支脚上预留了安装通孔，可通过螺栓直接固定在设备壳体或管路法兰的对应安装位上，安装时需要保证穿杆轴线与填料函腔体轴线的同轴度误差控制在允许范围内，避免偏磨导致填料快速失效。上部压盖的两个螺栓安装位对称分布在压盖两侧，紧固时需要对角均匀施力，保证压盖平行下压，避免单侧受力导致压盖倾斜、刮伤穿杆表面。

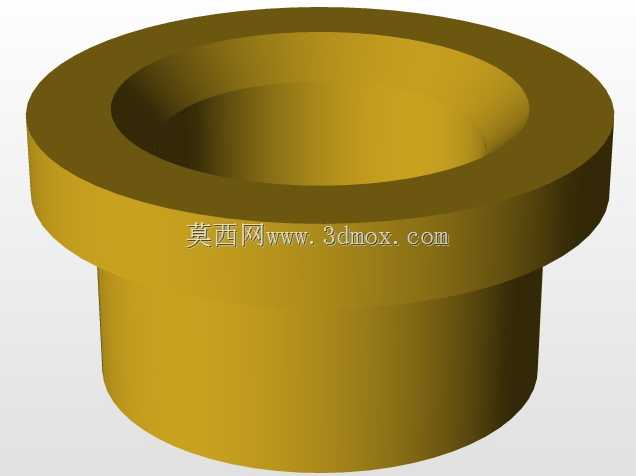

设计过程中需要重点考量几个核心维度：首先是填料腔的深度尺寸，需要匹配对应规格的密封填料层数，保证足够的密封压缩量，同时预留一定的填料磨损补偿行程，当填料出现正常磨损后，可以通过进一步拧紧螺栓下压压盖，补偿磨损量，延长密封组件的维护周期；其次是穿杆与压盖、腔体之间的配合间隙，间隙过大会导致填料被介质压力挤出，间隙过小则会增大穿杆运动时的摩擦阻力，提升运行能耗与杆件磨损速度；另外，拉紧螺栓的长度需要匹配压盖最大行程，避免螺栓过短导致压盖无法下压到设计位置，或是螺栓过长导致紧固后螺纹外露过多易积灰锈蚀。

这类填料函广泛应用在阀门阀杆密封、泵轴穿腔密封、反应釜搅拌轴穿位密封等场景，不同工况下可以适配不同材质的密封填料，比如高温蒸汽场景选用石墨填料，腐蚀性介质场景选用聚四氟乙烯填料，带颗粒介质场景选用浸石棉盘根填料，这套三维结构完整还原了填料函的装配关系与各部件的配合尺寸，可直接用于同规格产品的结构参考、装配干涉校验，也能作为管路密封系统选型时的结构参照，帮助设计人员快速核对安装空间、连接尺寸是否匹配现场需求。
