工业钢制电气柜操作支撑平台结构

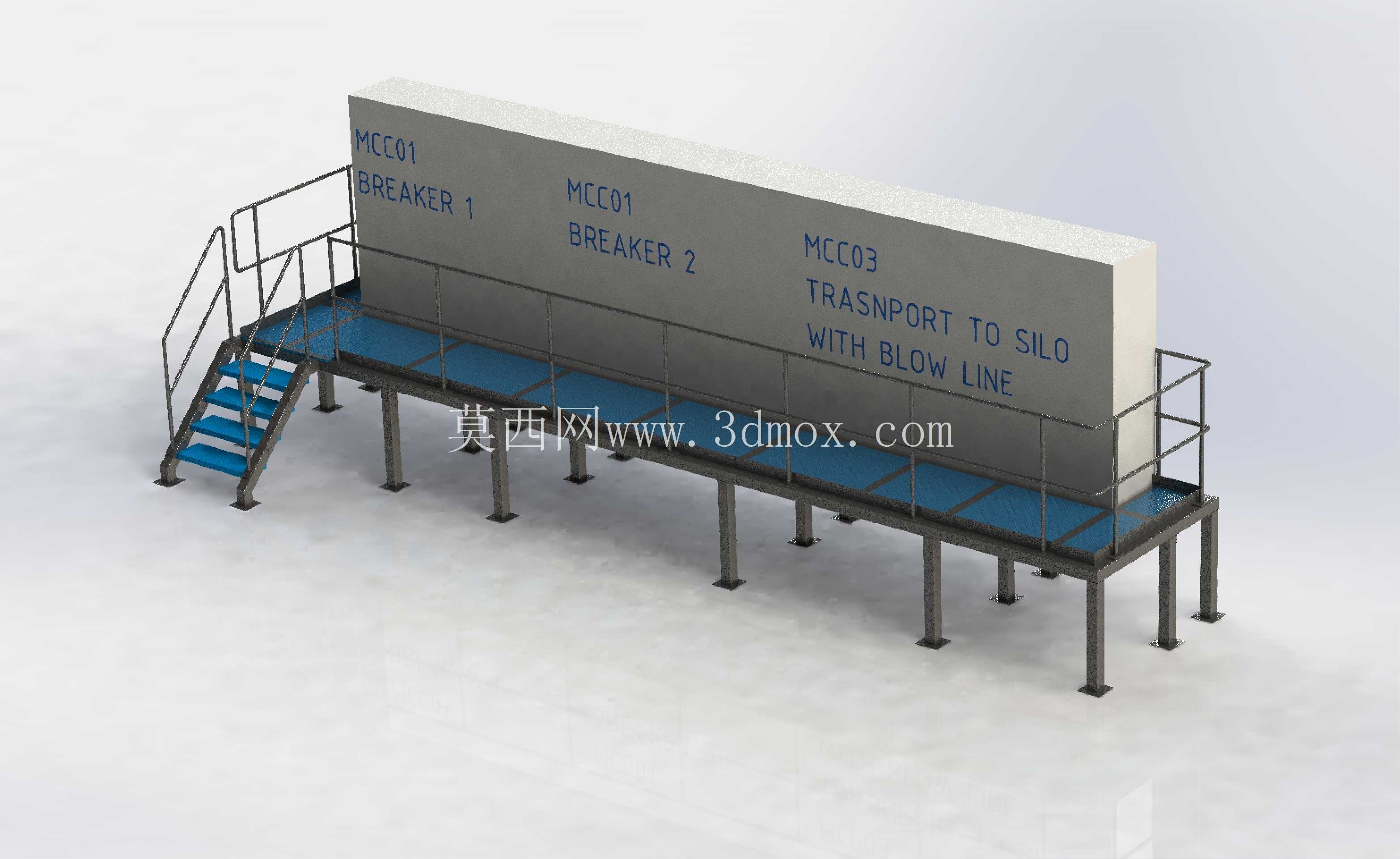

　　这套支撑结构主要服务于工业厂区内多回路MCC电气柜的高位布置需求，在化工散料输送、冶金产线配电场景中，这类高位布置的电气柜往往需要匹配操作人员的巡检、操作、日常维护高度，同时规避地面积水、积尘、物料散落对柜体底部的侵蚀，因此配套的支撑平台需要兼顾承载稳定性、操作安全性与现场安装适配性。从结构设计逻辑来看，平台主体采用型钢焊接框架作为主承载结构，主支撑立柱沿柜体长度方向等距排布，立柱底部设置带安装孔的地脚板，可通过膨胀螺栓与混凝土地面做刚性固定，单根立柱的选型根据上部柜体总重量、平台活荷载做抗弯抗剪校核，确保满负载状态下立柱的挠度控制在规范允许范围内，避免上部柜体因结构变形出现柜门卡滞、内部接线端子松动的问题。

　　平台台面采用花纹钢板铺设，钢板下方设置横向与纵向的加劲肋，加劲肋间距根据钢板厚度做匹配设计，避免人员行走时出现板面震颤，台面边缘做满焊封边处理，防止杂物从板缝掉落至地面设备区域。平台临边设置标准化工业防护栏杆，栏杆高度符合工业操作平台的安全规范要求，横杆采用圆管制作，底部设置踢脚板，防止巡检时工具、小零件从平台边缘坠落。平台一端设置斜向钢梯，梯步采用防滑踏步板，梯段两侧同样设置扶手栏杆，梯段倾斜角度控制在45度以内，匹配日常巡检人员上下通行的舒适度，钢梯与平台主体、地面的连接节点均做加强焊接，避免长期使用出现连接松动。

　　上部柜体的安装区域在台面上预留了对应的安装螺栓孔位，孔位排布匹配标准MCC柜的底部安装尺寸，柜体就位后可通过螺栓与台面框架做刚性连接，同时在柜体背部预留了足够的接线与检修空间，方便运维人员开展线缆敷设、元器件更换作业。设计过程中充分考虑了现场安装的边界条件，平台整体采用分段模块化设计，可根据现场柜体的实际长度做拼接调整，立柱的高度可根据现场地面标高差做适配裁切，适配不同厂区的地面高差情况。结构表面采用镀锌防腐处理，可适应潮湿、多粉尘的工业车间环境，延长结构的整体使用寿命，避免长期锈蚀导致的结构强度下降。

　　在荷载取值上，除了上部电气柜的固定自重，平台还额外考虑了操作人员携带工具巡检时的活荷载，以及极端情况下临时放置检修备件的局部荷载，确保结构在全生命周期内的承载冗余度。从安装流程来看，现场施工时可先固定立柱位置，再组装主梁、次梁框架，之后铺设台面钢板、安装护栏与爬梯，最后就位上部电气柜，整个安装过程无需大型吊装设备，仅靠常规安装工具即可完成，适配多数厂区的改造与新建项目施工条件。结构的所有焊接节点均按照钢结构焊接规范做满焊处理，焊后做焊渣清理与防腐补涂，避免节点位置出现锈蚀隐患。针对电气柜的布线需求，平台台面在对应柜体进出线位置预留了穿线孔，孔边做钝化包边处理，防止穿线时划伤线缆绝缘层，同时可根据现场线缆走向调整穿线孔的位置与尺寸，适配不同的布线方案。
