带可锁定支撑环的压缩气瓶固定架结构

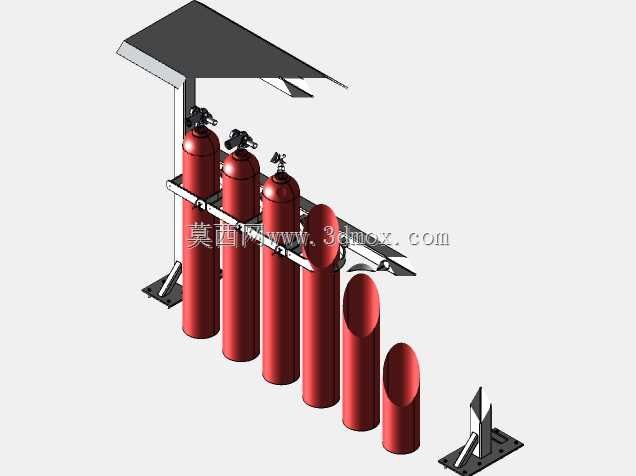

这类带可锁定支撑环的压缩气瓶架，主要应用在车间集中供气站点、实验室气路接驳区、焊接作业工位旁、消防应急气体存放区这类需要规整排布高压气瓶的场景，核心作用是避免直立放置的压缩气瓶受外力碰撞发生倾倒，杜绝高压气瓶倾覆引发的阀头撞断、气体泄漏甚至爆燃的生产安全隐患。从结构设计逻辑来看，架体采用底部带安装孔的折弯支脚作为承载基础，支脚可通过膨胀螺栓直接固定在水泥地面或者钢制设备平台面上，安装时需保证两支脚的水平度偏差不超过2mm，避免架体倾斜导致气瓶放置后受力不均。架体的竖向立柱采用矩形截面型钢焊接成型，承担整体的侧向抗倾覆载荷，上下两道横向支撑梁上预留了支撑环的安装位，支撑环采用快拆锁止结构，更换气瓶时只需扳开锁扣即可将环体打开，套入气瓶瓶身之后扣紧锁扣就能完成固定，不需要额外的绑带或者紧固件，单人即可完成气瓶的更换操作，相比传统的链条式固定架操作效率提升明显。顶部设置的斜向遮挡板，一方面可以阻挡上方落尘或者滴落的切削液、焊接飞溅物直接落在气瓶阀头上，保护瓶阀的精密密封结构不受损伤，另一方面斜向的造型也能避免人员在架体旁通行时头部直接磕碰架体顶部的直角边缘，降低作业磕碰风险。设计过程中针对不同规格的压缩气瓶做了适配考量，支撑环的开合范围覆盖了常规工业用40L容积压缩气瓶的瓶身直径，排布时相邻气瓶之间预留了足够的操作间隙，保证开关瓶阀、接驳气路接头时操作空间充足，不会出现相邻瓶体干涉操作的问题。架体整体的安装边界宽度可根据排布的气瓶数量调整，单组架体最多可固定六只同规格压缩气瓶，安装时架体背部距离墙面需预留不小于100mm的间隙，方便后期检查架体固定螺栓的松动情况，也能避免墙面潮气直接接触瓶身导致瓶体局部锈蚀。支撑环的内侧贴附了橡胶缓冲垫，既可以增大环体与瓶身之间的摩擦力，提升固定的可靠性，也能避免金属环体直接剐蹭气瓶表面的防锈漆层，延长气瓶的外观使用寿命。在载荷校核层面，架体的竖向立柱可承受单瓶满气状态下的全部侧向冲击载荷，即使气瓶受到150N的水平侧向推力，架体也不会出现变形或者固定螺栓松脱的情况，完全满足工业作业现场的安全防护要求。
