实木柄金属锤头敲击工具结构设计

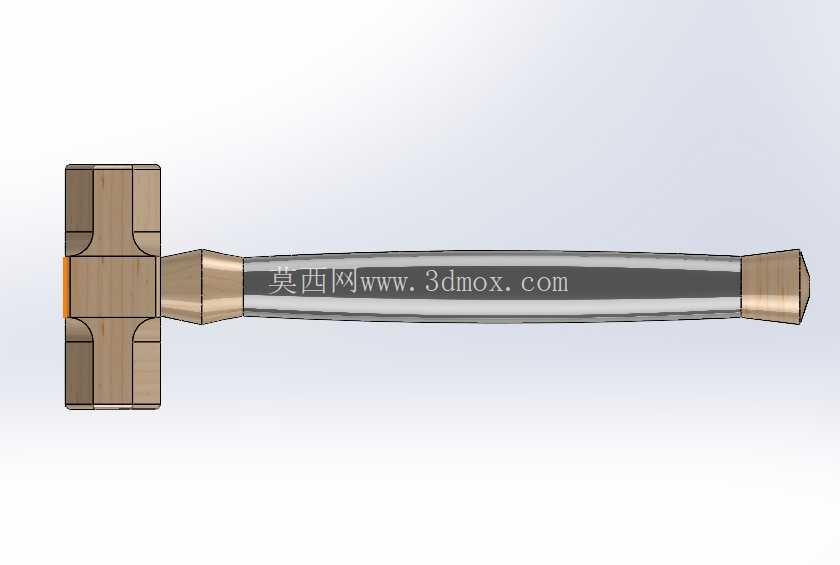

　　日常设备维保、五金加工、木工作业场景里，手锤是出现频率最高的手动敲击工具之一，小到零件装配时的销钉敲入、钣金件的微变形校正，大到木工榫卯结构的配合敲击、建筑现场的小型构件定位，都需要依靠手锤的冲击力完成作业，不同作业场景对锤的重量分布、握持手感、锤头硬度都有差异化要求，这款手锤的结构设计完全围绕实际敲击作业的受力逻辑展开。从结构拆分来看，这款手锤分为锤头、锤柄连接段、握持段三个核心部分，锤头采用两端对称的方形工作面设计，两个工作面的平面度公差控制在0.1mm以内，避免敲击时出现应力集中点损伤被敲击工件表面，锤头中部的安装孔做了带锥度的内孔设计，和锤柄的金属连接段形成过盈配合，安装时从锤柄端部敲入后，配合面的挤压力会随着使用过程中的敲击震动逐步增大，彻底避免长期使用后锤头松动脱落的安全隐患。

　　锤柄靠近锤头的位置做了金属过渡段设计，这个过渡段的直径比握持段大30%，一方面可以平衡整锤的重量分布，让整锤的重心落在距离锤头端面三分之一总长度的位置，握持敲击时手腕不需要额外施加平衡力，长时间作业也不容易出现肌肉酸胀；另一方面金属过渡段可以承接敲击时的反向冲击力，避免木质握持段直接承受高频冲击出现开裂。握持段采用实木材质，表面做了圆弧过渡的人体工学造型，直径从靠近金属段的32mm逐步收窄到尾端的28mm，握持时手掌的贴合度更高，不会出现硌手的问题，尾端做了轻微的膨大处理，敲击发力时可以防止手锤从手中滑脱。

　　从安装边界来看，整锤总长度控制在320mm左右，锤头的总长度为110mm，单个敲击工作面的尺寸为40mm*40mm，整锤总重量控制在800g左右，这个重量区间既可以满足日常五金维保、木工装配的敲击力需求，又不会因为重量过大导致携带不便。设计过程中针对不同工况做了受力仿真验证，当以10N的握持力挥锤敲击时，锤头端面的瞬时冲击力可以达到1200N，足够满足直径8mm以下销钉的敲入、1mm厚度钢板的微变形校正需求；针对锤柄和锤头的连接位置做了1000次连续敲击的疲劳验证，连接面的相对位移量小于0.02mm，完全满足长期使用的可靠性要求。

　　和常见的一体式全金属手锤相比，这款实木柄的设计可以有效过滤敲击时产生的高频震动，减少震动对手腕关节的损伤，尤其是在连续敲击作业场景下，减震效果的优势会更加明显；和全木质锤柄的传统手锤相比，增加的金属过渡段解决了木质柄根部容易受冲击开裂的问题，使用寿命可以提升3倍以上。实际使用过程中，两端的方形工作面可以适配不同的敲击场景，平面端用于常规的销钉敲入、构件定位，边缘的直角位置可以用于狭小空间内的局部敲击校正，不需要额外更换工具就能完成多数常规手工作业的敲击需求。锤柄的实木部分选用硬木材质，表面做了防滑的打磨处理，即使手上沾有少量油污也能保持足够的握持摩擦力，不会出现打滑的问题。整锤的结构没有多余的装饰性设计，所有的造型特征都围绕功能需求展开，金属部件的边缘都做了R2的圆角处理，避免使用过程中划伤手部，锤头的两个敲击工作面做了淬火处理，表面硬度达到HRC45-50，既有足够的硬度保证敲击时不会出现凹陷变形，又有适当的韧性避免敲击时崩裂产生安全隐患。
