多关节工业机器人手臂结构设计

项目分类:工业机器人 发布时间:2026-01-20 ID:1124904
  • 多关节工业机器人手臂结构设计
  • 多关节工业机器人手臂结构设计
  • 多关节工业机器人手臂结构设计
  • 多关节工业机器人手臂结构设计
  • 多关节工业机器人手臂结构设计
  • 多关节工业机器人手臂结构设计
  • 多关节工业机器人手臂结构设计
  • 多关节工业机器人手臂结构设计

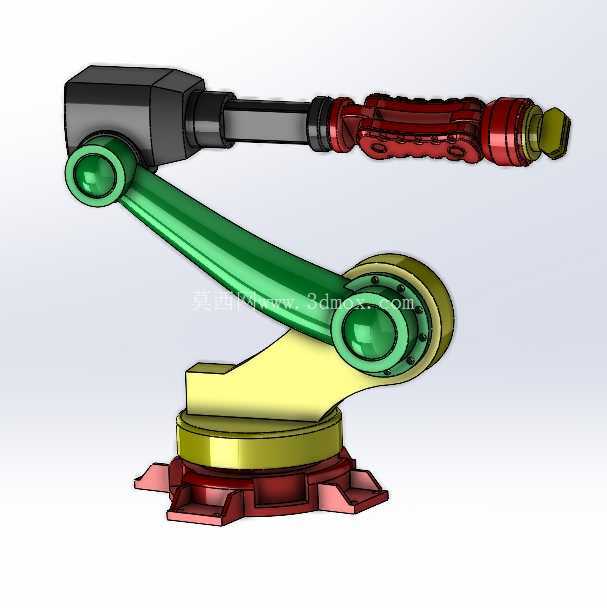

  这款多关节机械臂的结构设计,核心面向3C电子装配、小型工件上下料、实验室精密操作这类对作业半径与负载有均衡要求的场景,区别于大负载重载机械臂的粗壮构型,整体采用三段式关节串联布局,从底部回转基座到末端执行器接口,每一段的结构强度都匹配对应关节的受力特性做了差异化设计。底部安装基座采用带定位凸缘的法兰式结构,四个均布的安装支脚预留了螺栓过孔,安装面的平面度设计公差控制在0.05mm以内,能直接适配常见的铝型材工作台、钢制工装台面的安装需求,基座内部预留了回转支承的安装位与走线空腔,可容纳伺服电机动力线、编码器线的内部走线,避免外部走线在关节回转时出现缠绕、磨损的问题。

  大臂结构采用变截面的流线型构型,靠近基座侧的铰接位置做了加厚加强处理,因为该位置在机械臂水平伸展时承受的弯矩最大,壁厚比大臂中段厚2mm,同时在铰接孔位置设计了镶嵌式轴套安装位,可配合自润滑铜套或者交叉滚子轴承使用,降低关节转动时的摩擦阻力,大臂内部为中空结构,既可以减轻整体自重,降低关节驱动的负载冗余,也能为小臂的驱动传动件、线缆提供布置空间。小臂与大臂的铰接关节采用了大直径的铰接轴承布置,轴承外圈直接与小臂的安装座集成设计,减少了额外的连接法兰带来的装配累积误差,关节的转动范围通过内置的机械硬限位做了约束,避免软件限位失效时出现关节过转碰撞的问题。

  腕部结构采用了紧凑型的回转设计,末端预留了标准的执行器安装法兰,可适配夹爪、真空吸盘、小型焊枪等不同类型的末端执行件,法兰端面的定位销孔按照通用工业机器人末端接口标准设计,能直接匹配市面上多数标准末端执行器的安装尺寸,不需要额外做转接法兰的设计。从安装边界来看,机械臂完全收拢时的水平投影直径不超过400mm,垂直高度不超过550mm,最大水平伸展作业半径可达850mm,额定负载5kg的工况下,末端重复定位精度可控制在±0.03mm以内,完全满足小型零部件的精密装配、分拣作业需求。

  设计过程中针对每个关节的运动包络做了完整的干涉检查,在全行程运动范围内,大臂、小臂、腕部之间不会出现结构碰撞,同时针对不同姿态下的重心偏移做了配重平衡计算,大臂与基座铰接位置的另一侧预留了配重块安装位,可根据实际搭载的末端执行器重量调整配重块数量,降低关节驱动电机的持续输出扭矩,提升运动过程的平稳性。关节处的密封结构采用了嵌入式的密封圈安装槽设计,可适配丁腈橡胶密封圈,能阻挡车间环境内的粉尘、切削液飞溅进入关节内部,延长轴承与传动件的使用寿命,适配一般工业车间的作业环境,不需要额外做整机的外防护设计。整体结构的零件拆分充分考虑了加工工艺性,多数结构件采用铝合金压铸或者型材加工即可成型,铰接位置的配合面均设计了便于加工的退刀槽与装配导向角,降低零件加工与整机装配的难度,每个连接螺栓的位置都预留了足够的扳手操作空间,后期维护时不需要拆解大段结构即可完成关节轴承的更换、线缆的检修作业。
