Ubiquiti PowerBeam Gen2天线对准辅助工装

在无线网桥点对点部署的现场施工环节，天线对准精度直接决定了链路的信号强度、传输带宽与长期运行稳定性，尤其是远距离部署的高增益碟形天线，哪怕0.5度的角度偏差都可能造成信号衰减超过10dB，导致链路带宽不达标甚至频繁断连。传统的对准方式多依赖两人配合，一端调整天线角度，另一端通过设备后台查看实时信号强度，反复调整耗时长，在高空作业、复杂地形场景下施工效率极低，还存在不小的安全隐患。这款对准工装正是针对Ubiquiti PBE-5AC-X型号PowerBeam Gen2碟形天线的校准需求开发，核心作用是在天线安装初期快速完成粗对准，同时辅助排查视距路径内的遮挡干扰，大幅减少后续精细调整的工作量。

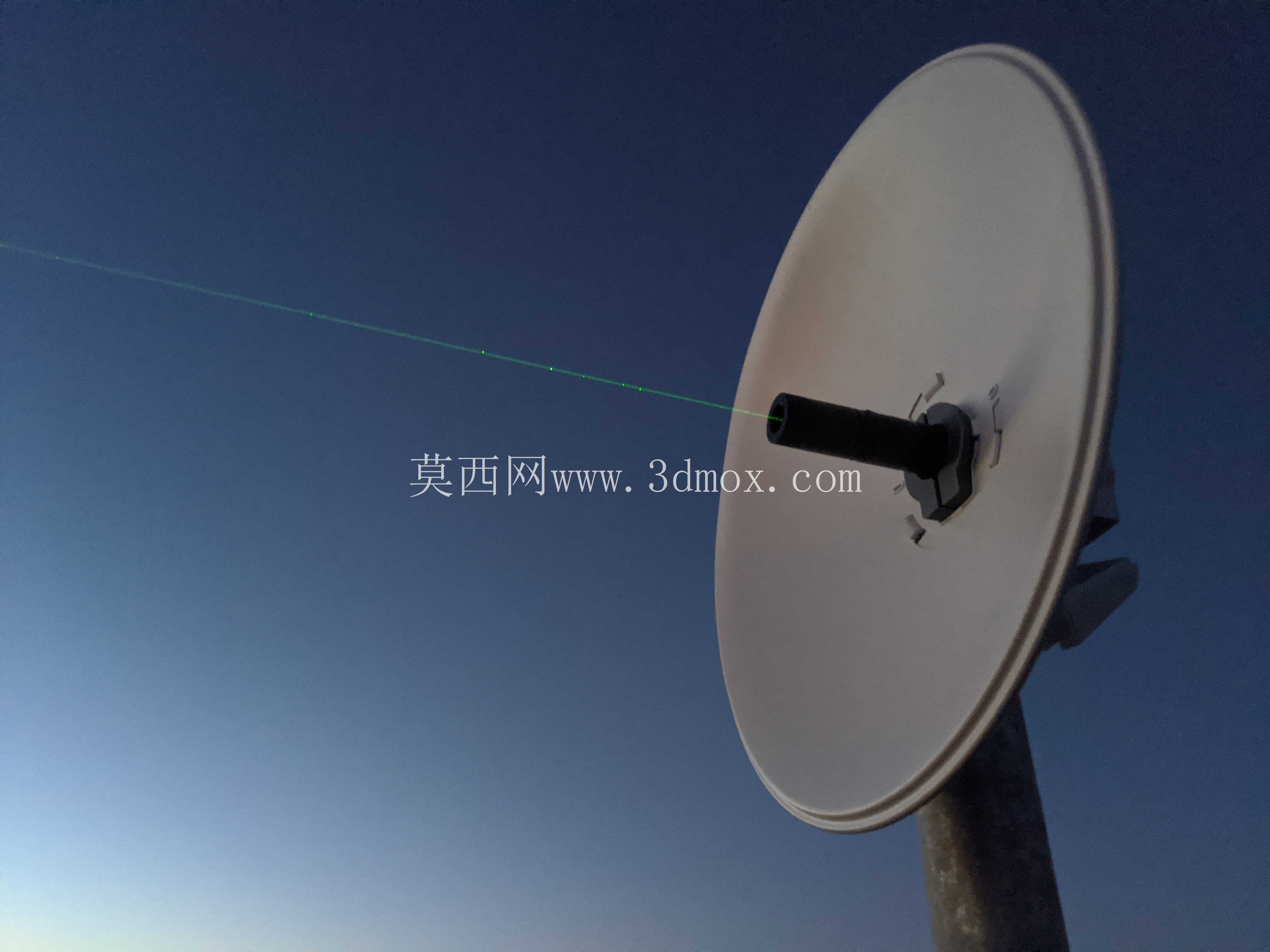

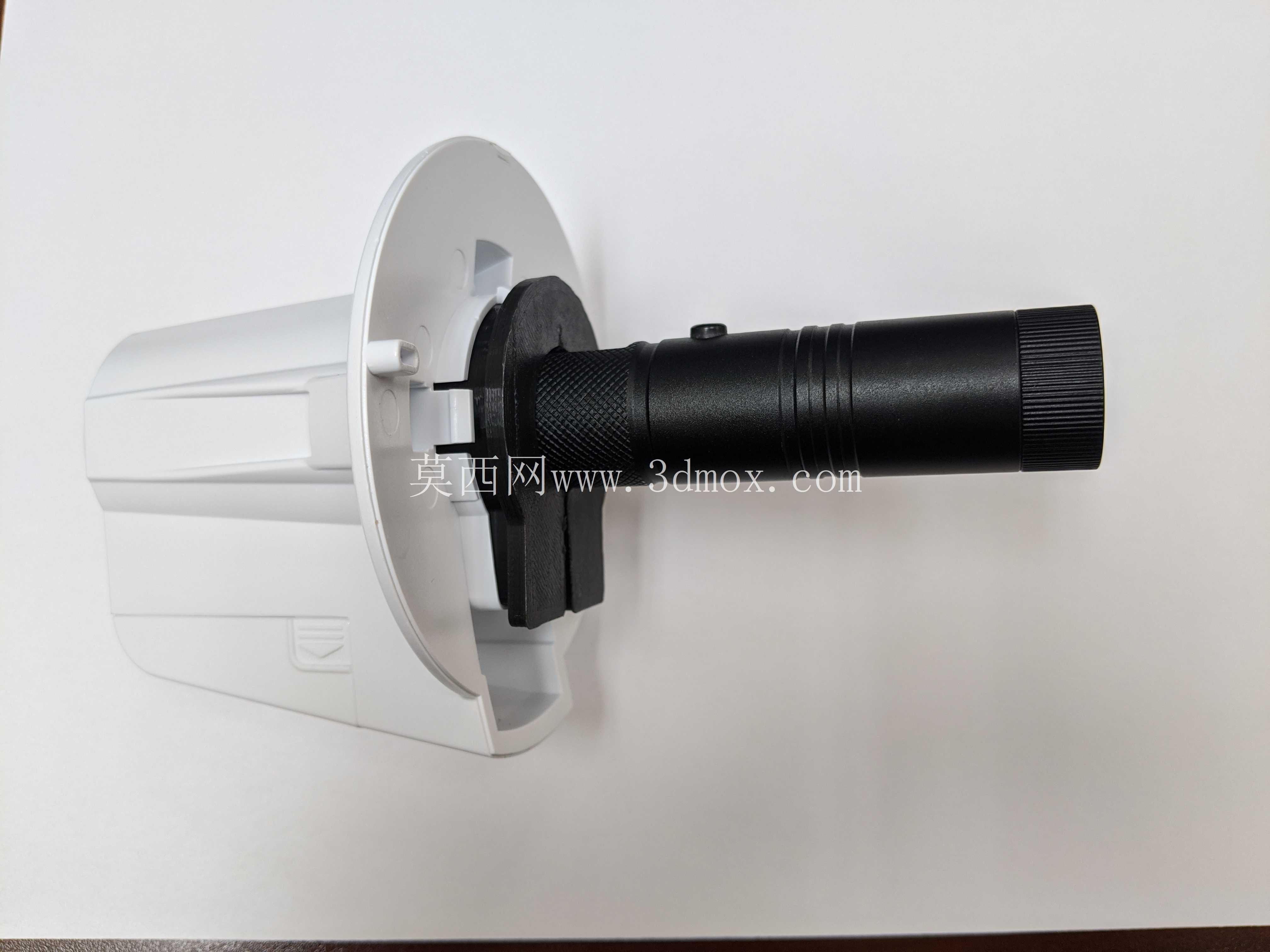

从结构适配性来看，工装的安装接口完全匹配该型号天线馈源杆的安装位，不需要对原有天线结构做任何打孔、改装，直接卡接在馈源安装座的预留位置即可完成固定，安装过程不需要额外的专用工具，单人在塔上作业时两分钟内就能完成装拆，不会额外增加高空作业的负重与操作复杂度。工装的激光安装位做了精准的同轴度校准，当工装固定到位后，激光束的出射轴线与天线的主瓣波束轴线完全重合，施工人员只需要在天线端开启激光，观察远端站点的激光落点位置，就能快速判断天线的大致指向，不需要反复通过后台读数调整角度，在两端天线相距数公里的场景下，粗对准环节的耗时可以从原来的半小时以上压缩到五分钟以内。

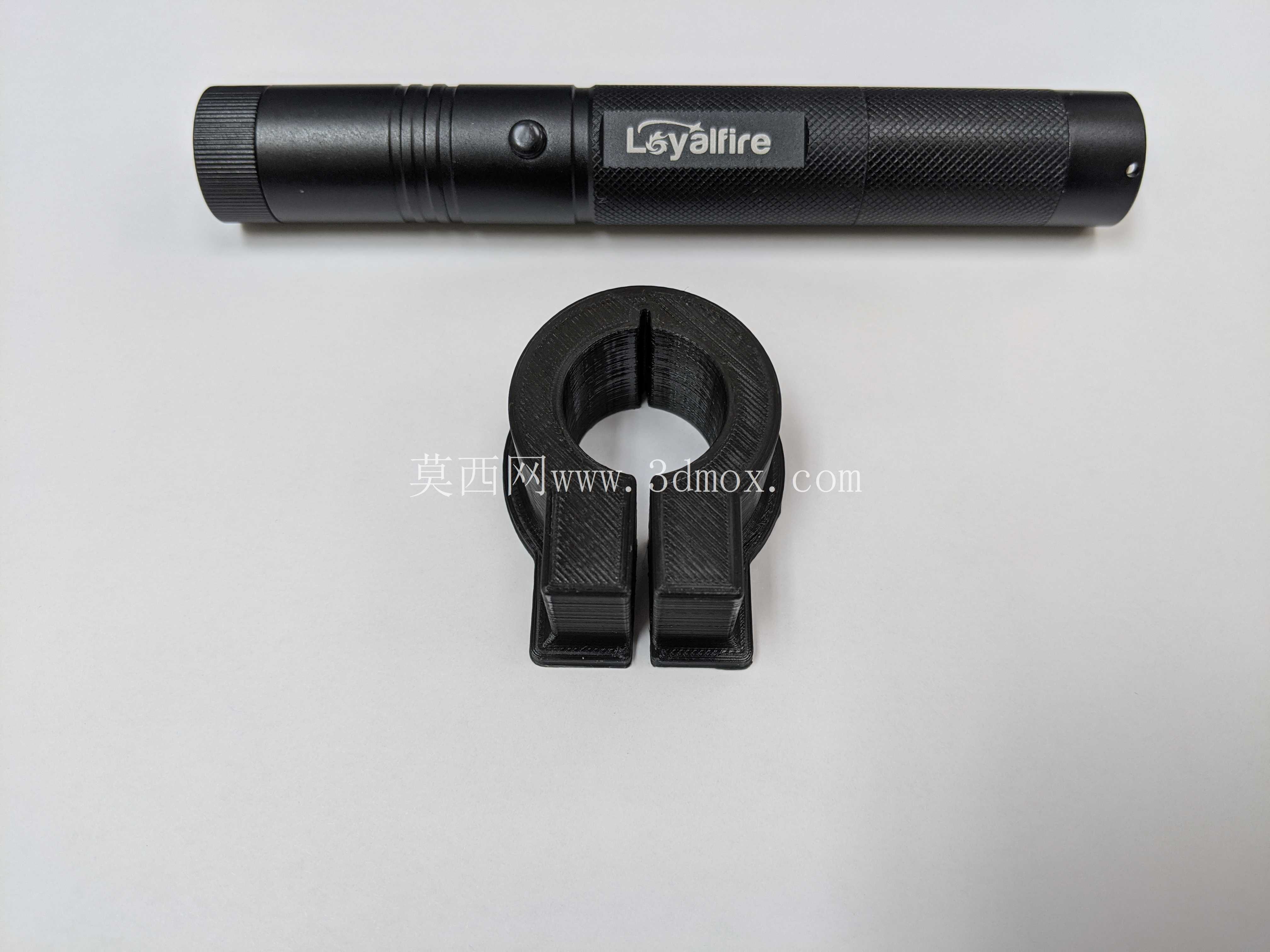

考虑到现场施工的通用性，工装的激光夹持位做了适配设计，兼容市面上常见的直径0.9英寸也就是22毫米的点状激光器，不需要采购专用的定制激光模块，施工人员可以直接使用通用的工业级激光笔作为校准光源，大幅降低了工装的使用成本。夹持结构采用了侧向顶丝固定的方式，既可以保证激光器安装后不会因为高空风阻出现移位，也能适配不同长度的激光模块，顶丝的端头做了软质防护处理，不会夹伤激光器的外壳表面。

在结构强度设计上，工装整体采用了轻量化的硬质材料制作，整体重量控制在150克以内，不会给天线的馈源杆增加额外的负重，避免长期使用后因为额外负载导致馈源杆出现形变，影响天线的原有信号指向。工装的所有边角都做了圆角钝化处理，没有尖锐的毛刺棱角，避免施工人员在高空作业时被划伤。同时工装的安装位做了防呆设计，反向安装时无法卡入到位，从结构上避免了装反导致的校准轴线偏差，哪怕是第一次使用的施工人员也不会出现安装错误。

实际使用场景中，这款工装除了完成初始的粗对准之外，还可以用来快速排查视距路径内的遮挡问题。传统的视距排查多依赖望远镜观察，很难发现路径中细小的树枝、线缆等遮挡物，而通过激光束的直线传播特性，施工人员可以沿着激光的传播路径逐段检查，快速定位到遮挡点的位置，提前做清理处理，避免天线安装完成后才发现遮挡问题，需要重新调整安装位置的返工情况。在多台天线共塔安装的场景下，还可以通过这款工装提前预判不同天线的波束路径是否存在交叉干扰，优化天线的安装位置与角度，减少同塔设备之间的信号互扰。

从安装边界来看，工装固定后不会超出天线碟面的外轮廓，也不会遮挡馈源的信号发射路径，校准完成后可以快速拆下，不会遗留在天线上影响长期运行的风阻与信号性能。工装的所有结构件都做了耐候性设计，可以在-20℃到60℃的环境温度下正常使用，不会因为高温暴晒出现形变，也不会因为低温出现脆裂，适配国内绝大多数地区的室外施工环境。针对沿海高盐雾、高湿度的施工场景，工装的表面做了防腐蚀处理，不会因为短期的室外使用出现锈蚀卡接的问题，重复使用寿命可以达到百次以上，完全满足通信施工队伍的高频次使用需求。

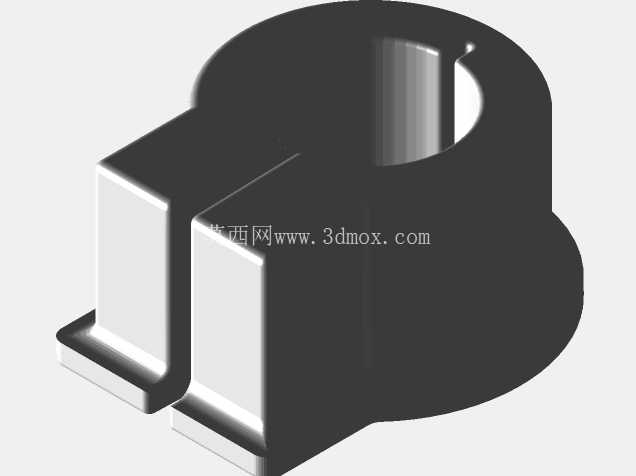

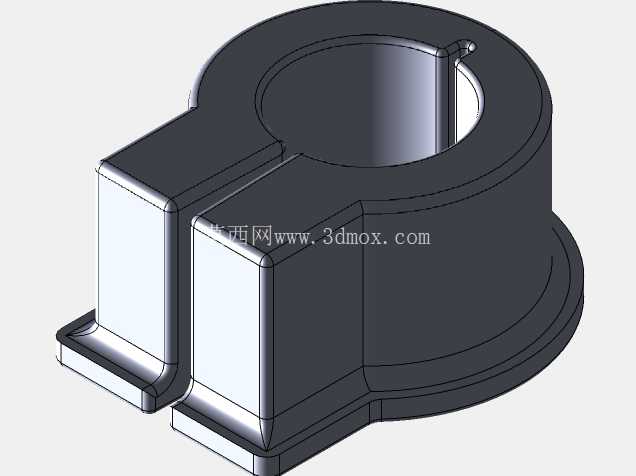

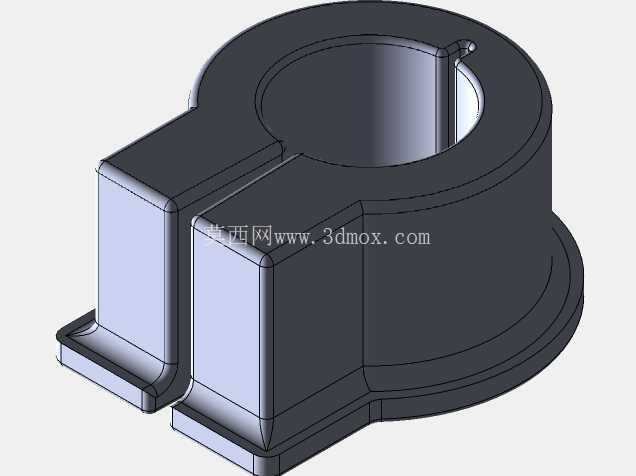

在建模细节上，这款工装的所有配合尺寸都按照实物的安装公差做了精准匹配，卡接位的间隙控制在0.2毫米以内，既可以保证安装时的顺畅度，也不会因为间隙过大导致工装出现晃动，影响激光的指向精度。激光夹持位的同轴度公差控制在0.1度以内，完全满足粗对准的精度要求，不会因为工装本身的加工误差导致指向偏差。模型中还原了顶丝孔、防呆卡槽等所有细节结构，结构设计人员可以直接参考该模型做适配优化，也可以基于该结构修改适配其他型号的碟形天线，拓展工装的适用范围。
