Jorgensen橱柜主夹杆端止动结构设计

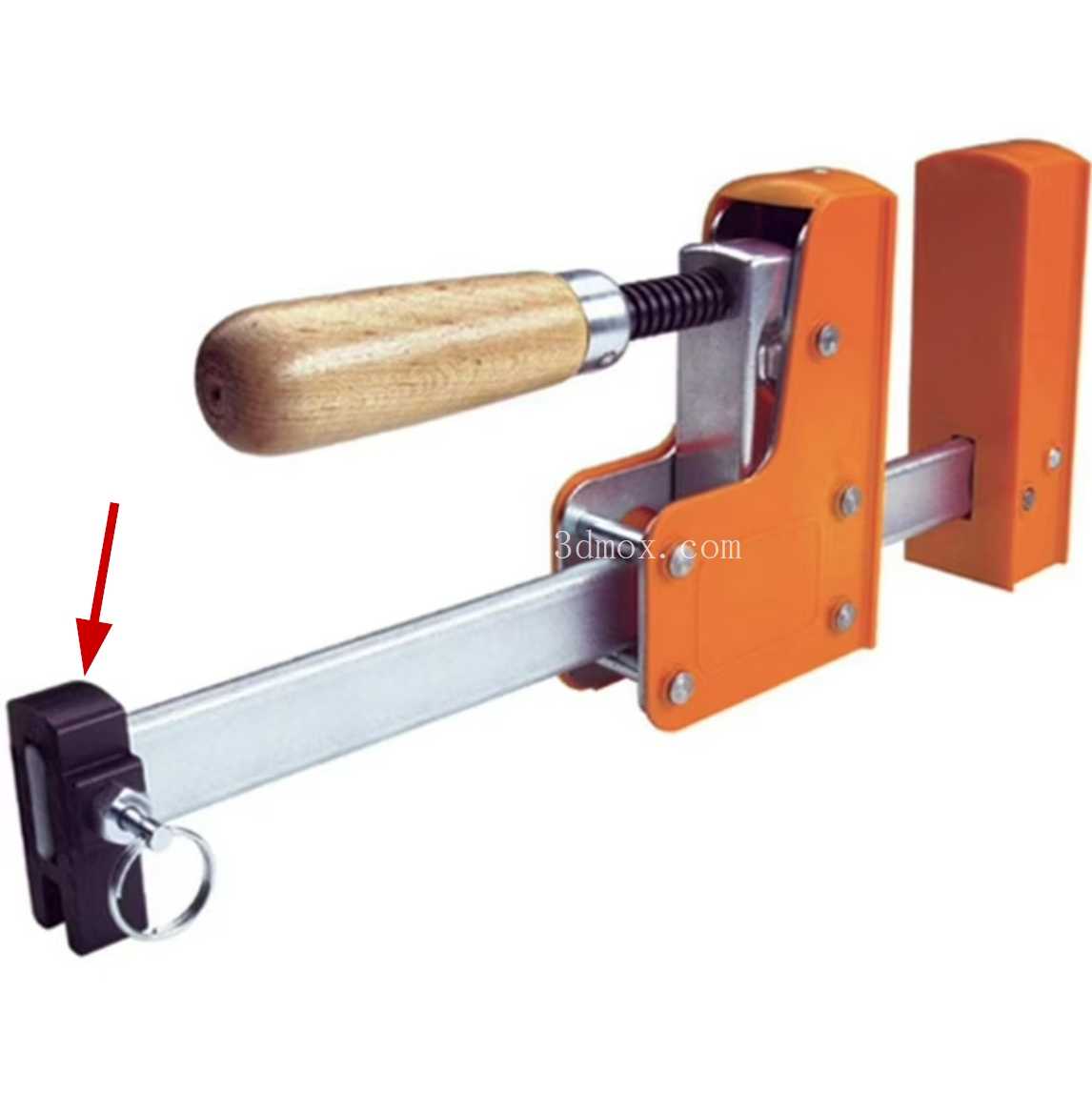

　　在定制橱柜安装、板式家具现场组装以及木工作业的夹持工序中，杆式快速夹的使用频率极高，而杆端止动件是决定这类夹具夹持可靠性、防止夹臂滑脱的核心受力构件，本次呈现的Jorgensen橱柜主夹止动件，正是针对橱柜安装场景下大跨度夹持、频繁调节的作业需求设计的专用限位结构。从实际应用场景来看，橱柜安装过程中常需要对柜体侧板与横撑进行临时固定待胶接固化、对台面板材拼接时施加持续均匀的压紧力，普通杆夹在大行程伸出状态下，活动夹臂容易在受力时从光杆导轨端滑脱，轻则导致待夹持板材错位报废，重则造成夹臂弹出的作业安全隐患，这款止动件就是为解决这一现场痛点设计的末端限位结构。从功能特性上看，该止动件采用卡扣式抱紧结构与光杆导轨配合，不需要额外的螺纹加工或者销钉固定，通过自身的弹性形变卡入导轨的定位槽内，同时侧面设置的金属拉环既可以作为快速解锁的施力点，方便作业人员单手操作调整限位位置，也可以在需要时挂接辅助固定绳，适配高空作业时的防坠落需求。止动件的主体承力面做了加厚处理，与活动夹臂的接触面设计成平面贴合结构，避免夹持受力时出现应力集中导致的构件变形，即使在满负载夹持状态下，止动件也能承受活动夹臂传递的轴向推力，不会出现开裂或者滑脱的问题。

　　从设计思路层面拆解，这款止动件没有采用传统的螺纹锁紧或者销钉定位结构，充分考虑了木工作业现场操作的便捷性：作业人员在调节夹持行程时，只需要拉动侧面拉环就可以让止动件沿光杆滑动到需要的位置，松开拉环后内部的弹性卡舌就会卡入导轨表面的防滑齿槽，实现即时定位，不需要额外的工具或者拧动操作，单手即可完成行程调节与锁定，大幅提升现场作业的效率。结构上做了受力路径的优化，轴向的夹持推力会直接传递到止动件的承力挡边，再通过卡舌分散到导轨的多个齿槽上，避免单点受力导致的齿槽变形或者卡舌断裂，同时止动件与导轨配合的内孔做了微小的倒角处理，既可以减少滑动时的卡顿，也能在安装时快速对准导轨，降低装配难度。

　　从外形尺寸与安装边界来看，该止动件的整体宽度与配套杆夹的导轨宽度完全匹配，不会突出夹臂侧面，在橱柜内部狭窄空间作业时不会出现剐蹭柜体板材的问题；内孔尺寸与标准截面的冷轧钢导轨做了间隙配合设计，滑动时的阻力控制在合理范围，既不会因为间隙过大出现晃动，也不会因为间隙过小导致滑动卡滞；承力挡边的高度与活动夹臂的端面高度一致，保证夹持受力时面与面完全贴合，不会出现偏载导致的夹臂倾斜。安装时只需要将止动件从导轨的末端套入，不需要额外的紧固件，自身的卡舌结构就可以实现双向锁止，既可以防止活动夹臂向外滑脱，也可以在需要反向夹持时作为反向受力的挡块，拓展了杆夹的使用场景。

　　在实际使用中，这款止动件适配的杆夹可以覆盖橱柜安装中从300mm柜体侧板到1200mm台面板的常用夹持跨度，止动件的位置可以根据夹持长度任意调节，不需要提前预设定位点，对于现场非标准化的安装作业有极强的适配性。同时止动件的主体采用高强度工程塑料材质，搭配金属拉环与内置的弹性钢卡舌，在保证结构强度的同时控制了整体重量，不会因为增加止动件导致杆夹前端过重，长时间手持操作也不会增加过多的作业负担。针对橱柜安装中常见的胶水、木屑附着问题，止动件的外表面做了光滑的圆弧过渡设计，没有容易积灰藏屑的死角，作业后只需要简单擦拭就可以清理干净，不会因为木屑卡入配合间隙导致滑动不畅的问题。从结构建模的角度来看，这款止动件的建模需要重点关注卡舌的弹性形变空间、承力面的平面度以及内孔与导轨的配合公差，卡舌的倾斜角度需要兼顾锁止可靠性与解锁力度，角度过大会导致锁止不牢容易滑脱，角度过小则会导致解锁时需要的拉力过大，不便于单手操作；承力面的平面度公差需要控制在合理范围，保证受力时均匀贴合；内孔与导轨的配合间隙需要根据导轨的尺寸公差做匹配设计，兼顾滑动顺畅度与配合稳定性。
