罗克韦尔Trojan5-GD2安全门开关结构

　　在自动化生产线、包装设备、机床加工单元等存在危险运动部件的工业场景中，安全联锁开关是防护人身伤害的核心元器件，这款Guardmaster Trojan 5-GD2舌簧式安全开关，是罗克韦尔自动化针对工业防护场景推出的高可靠性联锁部件，主要用于设备安全门、防护栏检修门的位置检测与联锁控制，当防护门被意外打开时，开关会立刻触发安全回路切断设备动力源，避免运动部件对操作人员造成机械伤害。

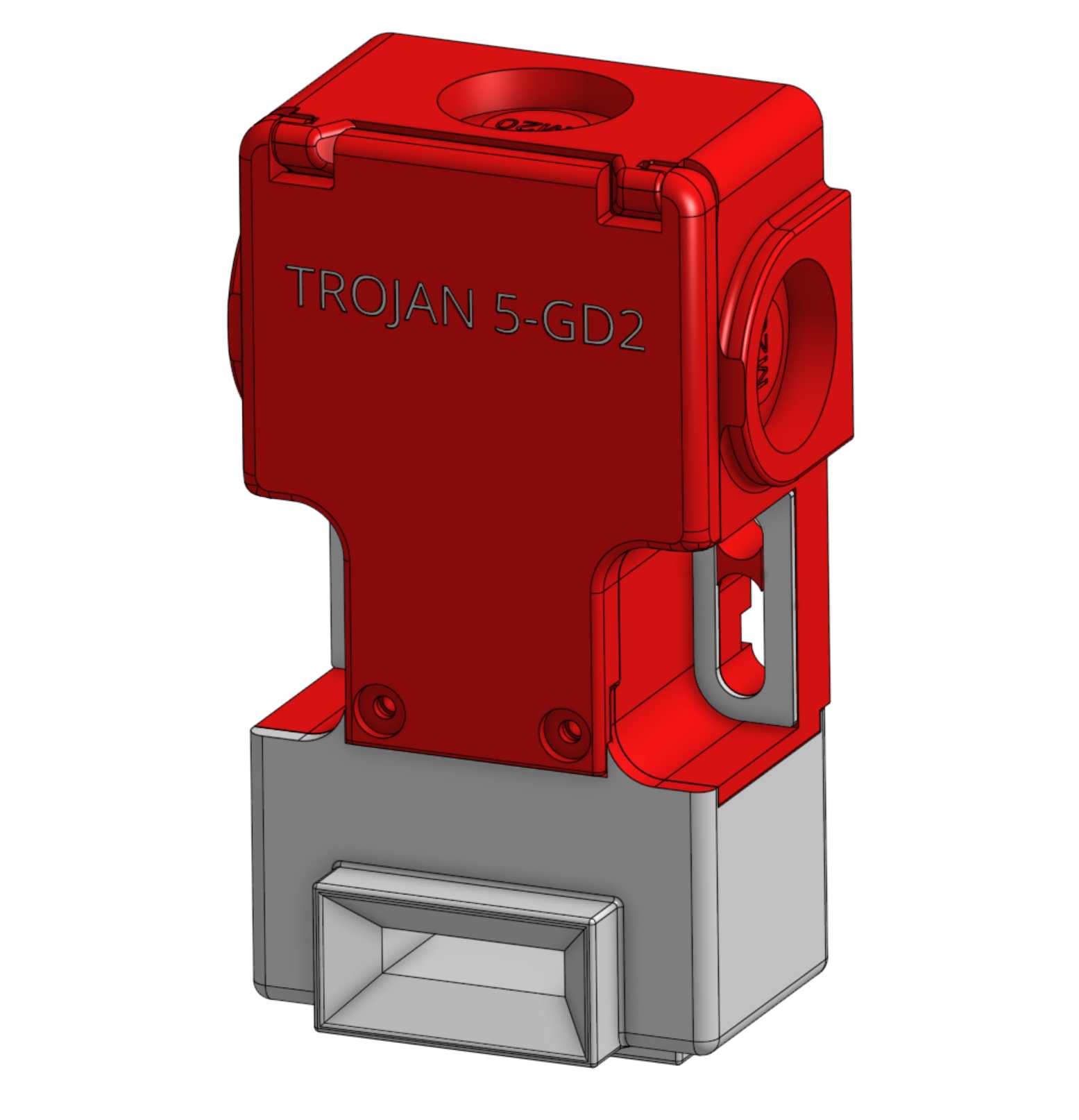

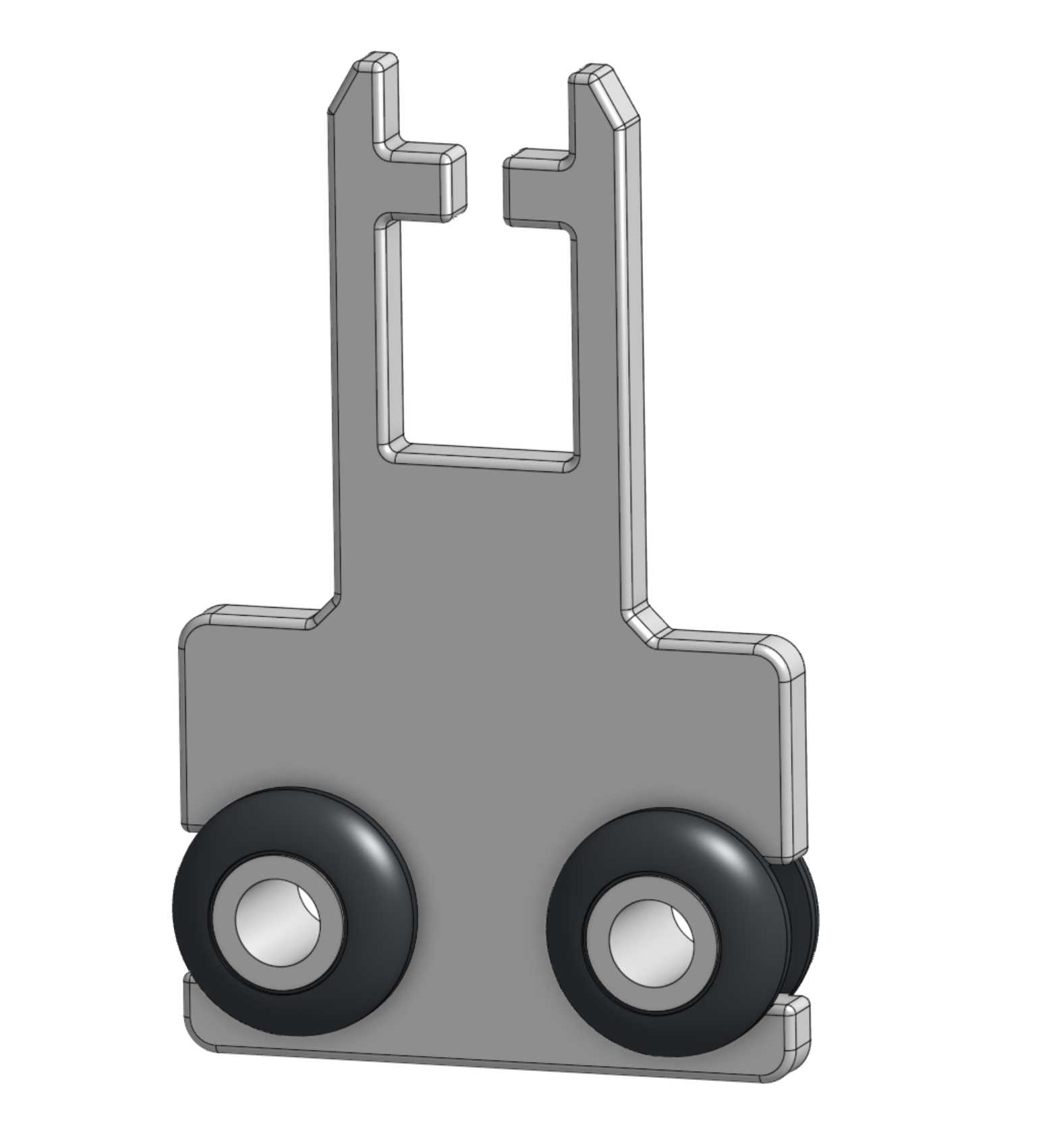

　　从结构设计来看，这款开关采用分体式插合结构，主体为红色阻燃工程塑料壳体，表面做了防滑纹理处理，适配工业现场多油污、多粉尘的使用环境，防护等级达到IP67，可直接用于切削液飞溅、定期冲洗的加工工位，无需额外加装防护外罩。插舌部分采用铸锌合金材质，表面做了哑光耐磨处理，插合导向段做了大角度倒角设计，允许门体存在±3mm的安装对位偏差，降低现场安装调试的对位精度要求，即使防护门长期使用出现轻微下垂变形，也能保证插舌顺利插入开关本体，不会出现卡滞、插合不到位导致的安全回路误触发问题。

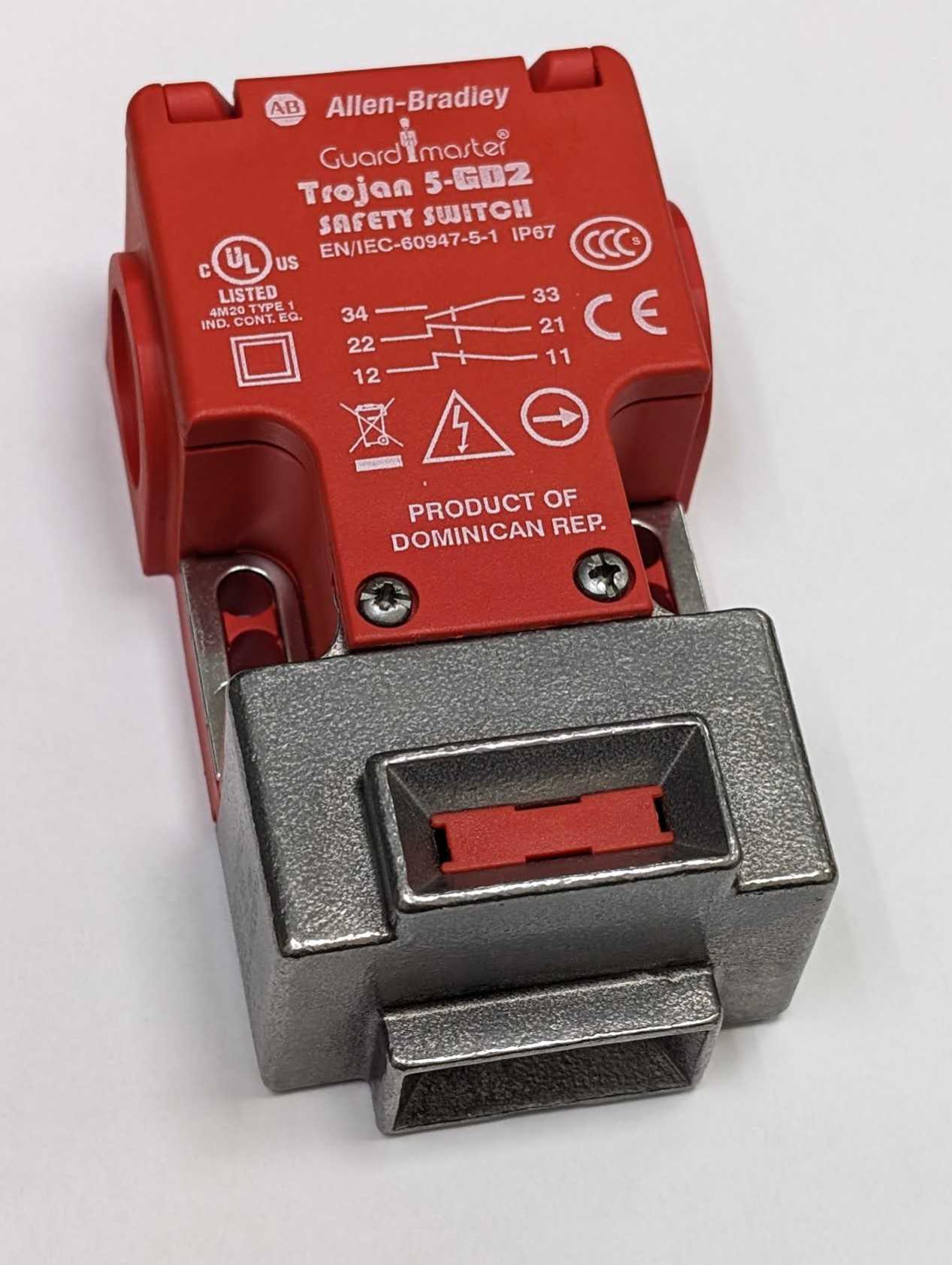

　　开关本体的接线腔采用下沉式螺丝固定结构，接线端子排布在腔体内部，线缆接入后可通过侧边的防水格兰头固定，避免线缆拉扯导致的接线松脱，壳体表面印刷的接线原理图清晰标注了常开、常闭触点的接线位，3组安全常闭触点+1组辅助常开触点的配置，可满足最高PL e、SIL3等级的安全回路设计要求，触点采用自清洁式镀金结构，在长期低电压、小电流的安全回路工况下，不会出现触点氧化接触不良的问题，有效降低安全回路的故障停机概率。

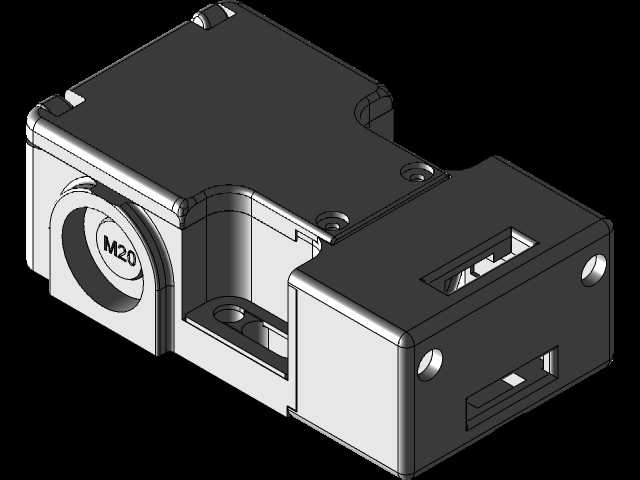

　　从安装边界来看，开关本体的安装孔位采用对称式排布，两个M4安装孔的中心距为36mm，可直接通过螺栓固定在设备门框的型材或钣金安装面上，插舌部分的安装孔适配同样的安装规格，插合深度为18mm，安装时需要保证插舌插入到位后，开关触发面与插舌端面的间隙控制在1-3mm之间，既不能间隙过大导致触点未可靠闭合，也不能顶死导致开关内部结构长期受压损坏。开关整体的外形尺寸控制在88mm×42mm×38mm，不会占用过多的门框安装空间，对于小型自动化设备的紧凑防护门结构也能适配。

　　在实际选型应用中，这类舌簧式安全开关相比电磁式安全锁，结构更简单、抗干扰能力更强，不会因为现场电磁干扰出现误解锁的问题，适合用在没有上锁要求、仅需要门开停机的普通防护门场景，比如装配线的侧防护门、小型机床的检修门、输送线的跨线桥防护门等位置。建模时需要重点还原插合部分的配合公差，插舌与开关插槽的单边间隙控制在0.5mm，还原真实安装时的活动余量，同时要体现壳体表面的标识印刷、安装孔的沉头结构、接线腔的螺丝细节，保证模型用于设备布局仿真时，可直接用于干涉检查、安装位预留的校核工作，避免后期现场安装出现空间不足、对位偏差的问题。
