实验室连续进料催化热解反应装置结构设计

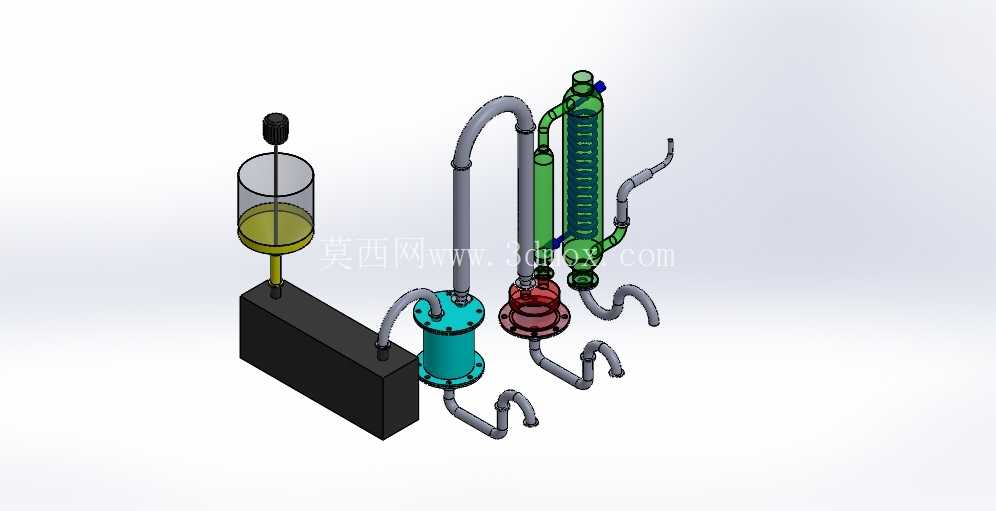

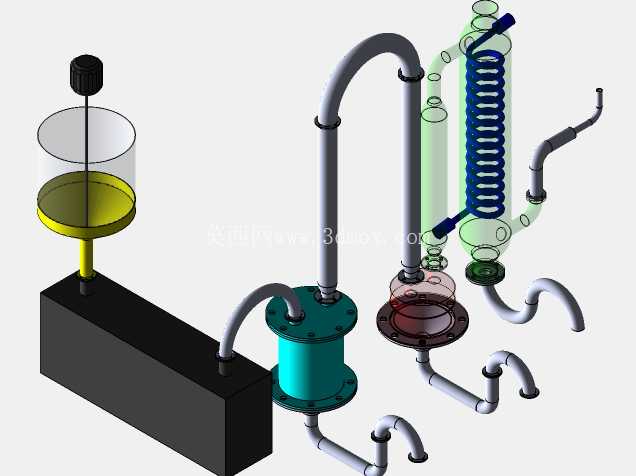

　　这套装置主要面向实验室小试规模的生物质、有机固废催化热解实验场景搭建，区别于工业级大型热解装备，整体结构紧凑，可直接放置于标准实验台面上完成安装调试，适配高校化工实验室、环保技术研发中心的小批量物料热解特性测试、催化剂性能验证等工作需求。整套装置采用模块化布局思路，从左至右依次排布进料单元、热解反应腔体、冷凝回收单元，各模块之间通过标准法兰与硬质管路连接，既保证了连接部位的密封可靠性，也方便实验过程中针对不同反应段的组件进行快速拆换，适配不同实验工况的调整需求。

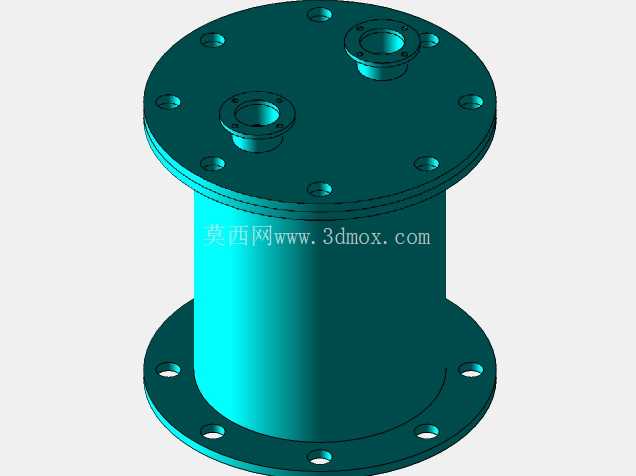

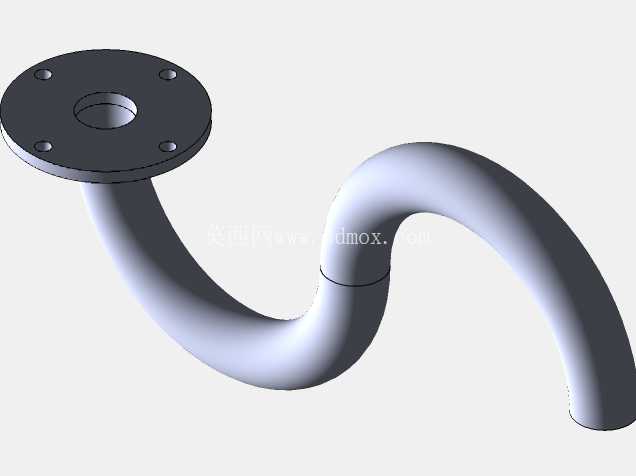

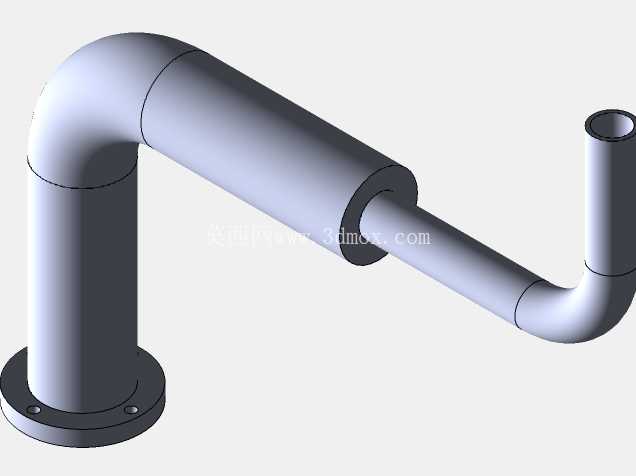

　　进料单元采用柱塞式定量进料结构，配套透明储料腔体可直观观察物料存量，进料杆的行程设计适配单次50-200g的小批量物料投加，可根据实验需求调整进料速率，避免一次性投料过多造成反应腔体内温度波动过大，影响热解反应的稳定性。热解反应腔体采用立式双层夹套结构，内层为反应腔，预留催化剂装填位，可根据实验需求装填不同类型的颗粒状催化剂，夹套层可配套加热组件实现反应温度的精准调控，腔体上下端均采用快开法兰连接，方便实验结束后清理反应残渣、更换催化剂填料。连接管路采用大曲率弯管设计，尽可能减少热解气输送过程中的阻力，避免重质组分在管路内冷凝堵塞，管路走向避开了操作人员的常规操作位，防止实验过程中高温管路造成烫伤风险。

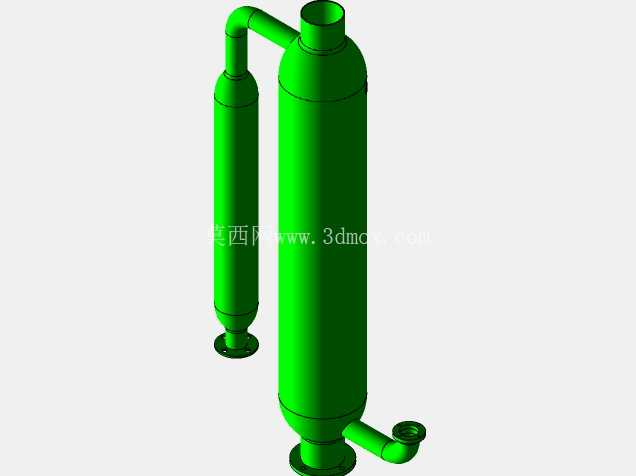

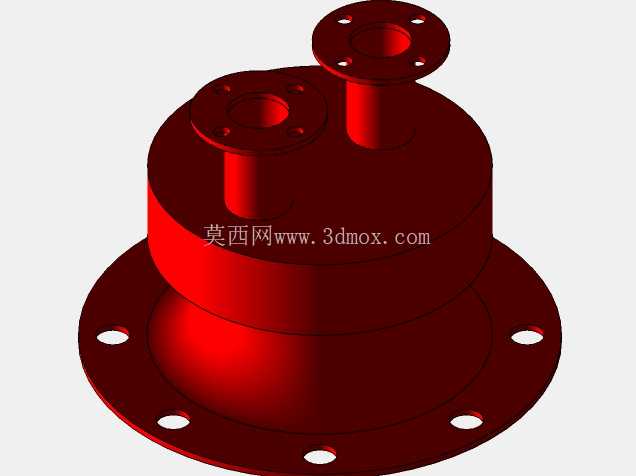

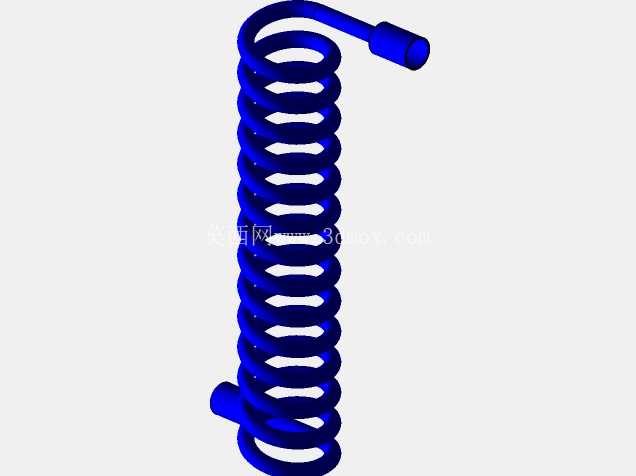

　　冷凝单元采用列管式冷凝结构，配套多级冷凝管路接口，可根据热解气的组分特性接入不同温度的冷却介质，实现不同馏分的分级冷凝回收，冷凝单元侧面预留排气接口，可连接后续尾气处理装置，避免未冷凝的可燃气体直接排放造成安全隐患。整套装置的安装底座采用一体化钢制结构，所有功能单元均固定在同一底座平面上，底座预留的安装孔位可直接通过膨胀螺栓固定在实验台面上，整体重心偏下，即使外接管路连接外部辅助设备也不会出现倾翻风险。各连接法兰的密封面均采用平面密封结构，配套耐高温密封垫片，可满足常压至微正压工况下的热解反应密封需求，避免热解气泄漏影响实验数据准确性。

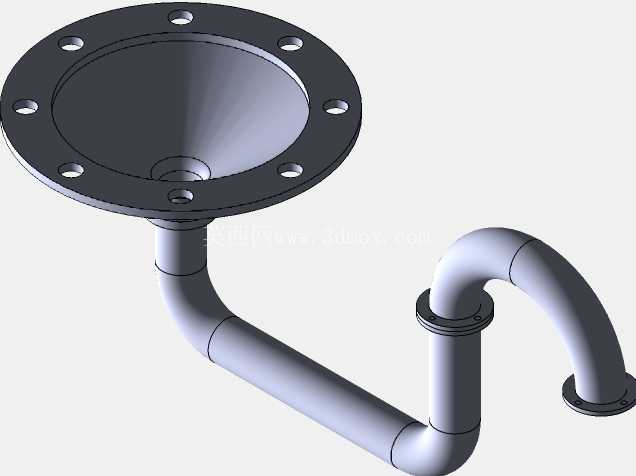

　　在结构设计过程中，特意将进料单元的操作高度设置在距离台面150mm至400mm区间，操作人员站在实验台前即可完成进料、残渣清理等操作，无需额外垫高操作；冷凝单元的高度设置在距离台面600mm位置，冷凝液回收口的高度适配实验室常用的锥形瓶、馏分收集瓶放置，无需额外支架支撑收集容器。管路连接部位全部采用标准管径设计，可直接对接实验室常用的气体流量计、温度传感器、压力检测表等检测元件，方便实验过程中实时采集反应过程的各项参数，无需额外加工转接头件。装置整体的横向安装尺寸控制在800mm以内，纵向尺寸控制在400mm以内，占用台面空间小，可与其他实验设备灵活组合搭建完整的实验测试系统。针对热解过程中可能出现的管路积碳问题，所有水平走向的管路均设置了5度的倾斜角度，可让冷凝产生的液体组分自动流向收集端，减少残留；反应腔体底部预留排渣口，实验结束后无需拆卸上部管路即可完成腔体内残渣的清理工作，降低实验后的维护工作量。
