机加工工位工件装夹桌夹结构设计

　　在离散制造的机加工、装配、检测工位场景中，桌夹是工位侧最常用的小型定位夹紧元件，区别于大型机用虎钳的大行程大夹紧力设计，这类桌夹更适配小尺寸工件的快速装夹需求，常见于钳工修配、小型零件钻孔攻丝、电子元器件引脚整形、线束端子压接辅助定位等工位，安装时直接固定在工作台台面边缘，不需要占用工作台中心的大面积操作空间，操作时工人单手即可完成夹紧与松开动作，不需要额外借助加力杆，适配高频次的工件上下料作业节奏。

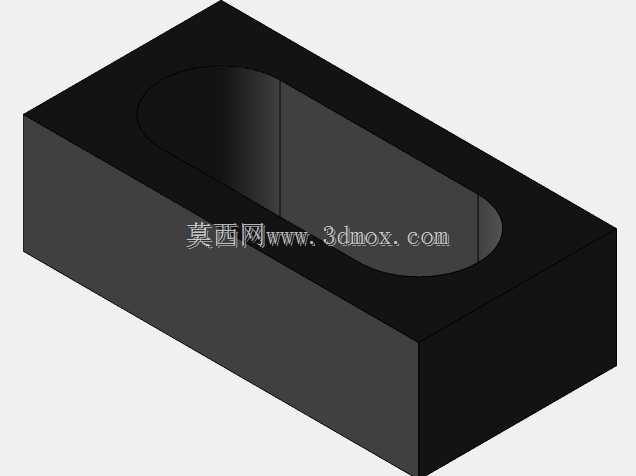

　　从结构设计逻辑来看，这款桌夹采用方正的块式主体结构，整体外轮廓为规整立方体，没有多余的外凸结构，一方面是为了降低加工时的材料去除率，主体结构直接采用方钢毛坯铣削成型即可，不需要复杂的铸造成型工序，加工周期短，制造成本可控；另一方面方正的外形更便于在工作台面上布置，相邻工位的工具、量具摆放时不会和夹具体产生干涉，安装时可以直接靠紧工作台边缘的定位挡边，不需要额外做安装位置的找正。夹具体的夹紧工作面做了平面度公差控制，表面粗糙度控制在Ra1.6以内，避免装夹时工件表面被夹伤，同时保证夹紧时的接触面积足够，不会因为接触面过小导致工件局部压痕或者装夹松动。

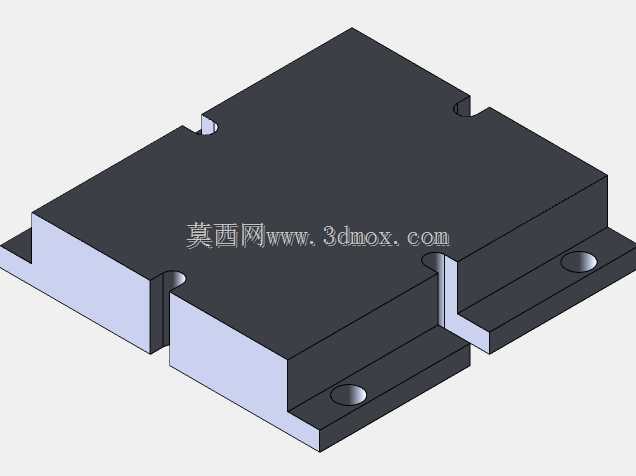

　　功能特性层面，这款桌夹的夹紧行程适配常见的小型工件装夹需求，夹紧力通过螺纹副传递，操作力和输出夹紧力的传动比经过匹配，工人单手操作手柄时即可输出足够的夹紧力，保证常规铣削、修配作业时工件不会发生位移，同时夹紧力不会过大导致薄壁工件产生装夹变形。夹具体的底部设置了安装固定孔位，可以通过T型螺栓或者普通内六角螺栓固定在工作台的T型槽或者预制安装孔上，安装孔的位置尺寸适配通用工作台的孔距标准，不需要针对安装做额外的台面改造。夹具体的活动夹紧块设置了防转结构，夹紧过程中夹紧块不会随螺杆转动，避免带动工件偏移定位位置，保证装夹后的位置精度。

　　从安装边界尺寸来看，这款桌夹的整体立方体边长控制在常规工位夹具的适配范围内，安装后突出工作台台面的高度不会遮挡工人的操作视线，夹紧作业时手臂的操作高度符合人体工程学要求，长时间操作不会产生额外的疲劳感。夹具体的边角位置都做了倒角处理，没有尖锐的毛刺棱角，避免工人操作时被划伤，符合车间作业的安全规范。在实际应用中，这类桌夹还可以配合辅助定位块使用，针对特定形状的工件做快速定位，比如在夹具体的固定工作面加装V型块，就可以实现轴类零件的装夹，加装软钳口垫片就可以装夹表面质量要求高的铜、铝类有色金属工件，拓展性较强。

　　设计过程中重点考虑了长期使用的耐磨性，夹紧螺杆采用中碳钢调质处理，螺纹表面做淬火硬化处理，频繁松紧作业下不会出现螺纹滑牙、磨损过快的问题，夹具体的主体采用45号钢材质，整体做发黑防锈处理，适配车间多油污、多切削液的作业环境，不会轻易出现锈蚀问题。和大型台虎钳相比，这款桌夹的自重更轻，不需要时可以快速拆卸收纳，不会长期占用工作台空间，适合多品种小批量的生产场景，工位切换时可以快速完成夹具的更换，不需要复杂的调试过程。在装配工位，这类桌夹还可以用来固定小型装配工装，辅助完成零件的压装、螺丝锁紧等作业，替代人工手持固定的操作，降低工人的劳动强度，同时提升装配作业的一致性，避免手持工件时的位置晃动导致装配误差。
