NMRV063蜗轮蜗杆变速传动装置

在轻工输送、食品包装、小型自动化生产线的动力排布环节，这类蜗轮蜗杆结构的变速装置一直是小空间动力匹配的核心选择，很多工程师在布局紧凑型设备的传动链时，都会优先考虑这类方箱式蜗杆减速单元，毕竟它能在极小的安装空间内完成大速比的动力转换，不需要额外搭配多级齿轮组来凑传动比，能给整机布局省下不少宝贵的安装空间。从实际使用场景来看，这类装置常被用在辊道输送的驱动端、小型包装机械的送膜机构、自动化专机的转台分度单元，甚至一些小型农机的喂入机构上，核心作用就是把驱动电机输出的高转速低扭矩动力，转换成设备执行端需要的低转速大扭矩动力，同时还能完成动力传输方向的90度转向，适配水平输入、垂直输出或者垂直输入、水平输出的不同安装需求，不用额外加装转角齿轮箱，进一步压缩传动链的整体长度。

从结构设计的角度拆解这套装置，输入端采用标准的IEC电机连接法兰，能直接适配市面上绝大多数同机座号的异步电机、伺服电机，不需要额外做连接转接板，法兰端的止口尺寸、螺栓孔位都遵循通用安装标准，现场安装的时候只要对准止口拧紧螺栓就能完成电机对接，不用反复调校同轴度，能大幅减少现场装配的调试时间。蜗杆部分采用的是硬齿面磨削加工工艺，和蜗轮啮合的时候接触面积更大，传动过程中的噪音比普通铸齿蜗杆低不少，长时间运行的磨损量也更小，适合每天8小时以上的连续作业场景。蜗轮部分采用的是锡青铜材质镶嵌在铸铁轮毂上的结构，既保证了啮合面的耐磨性能，又能控制整体的材料成本，毕竟全铜蜗轮的造价会高出不少，而镶嵌结构在磨损到极限之后，还可以单独更换蜗轮齿圈，不用整个箱体报废，后期维护的成本能降下来不少。

箱体部分采用的是压铸铝合金一体成型的方箱结构，表面做了散热筋条设计，这些筋条不是随便加的装饰结构，而是经过热仿真优化的排布方向，能在设备运行的时候通过空气对流把箱体内的热量带出去，不用额外加装散热风扇就能满足额定功率下的散热需求，尤其是在一些封闭安装空间里，没有额外风冷条件的时候，这种自带散热筋的箱体优势就很明显。输出端采用的是空心轴孔带法兰安装的结构，输出轴孔内预留了键槽，能直接和设备的负载轴插接，外面的方形安装法兰可以直接固定在设备的墙板上，不需要额外做安装支架，安装的时候只要把输出轴对准负载轴插进去，再把法兰面的螺栓拧紧就完成固定，整个安装过程不需要复杂的调校，对现场装配人员的技术要求不高。

在安装边界的设计上，这款063规格的变速装置，整体安装孔位遵循行业通用的NMRV系列安装标准，不管是底脚安装还是法兰安装的孔距，都和同规格的主流产品完全互换，也就是说如果设备上原来装的是同规格的其他品牌NMRV减速箱，不需要重新打孔改安装位，直接拆下来换上就能用，这对设备改造、售后维修来说非常友好，不用为了换一个减速箱重新加工设备墙板。箱体上预留了注油孔、油位观察孔和放油孔，注油孔在箱体顶部，日常补加润滑油的时候不用拆箱，直接从注油孔加注就行，油位孔在箱体侧面，能直观看到箱体内的润滑油量是不是在合理区间，避免缺油导致的蜗轮蜗杆过度磨损，放油孔在箱体底部，换油的时候只要拧开放油螺塞就能把旧油排干净，维护操作非常方便。

从传动特性上来说，蜗轮蜗杆结构本身具备一定的自锁性能，也就是说当输出端带负载的时候，不会因为负载的反向力带动输入端转动，这个特性在一些提升机构、倾斜输送机构上非常实用，能避免断电的时候负载下滑，不用额外加装制动装置就能满足基本的安全要求，当然要注意的是这种自锁是在一定速比下才可靠，选型的时候要根据实际负载的倾覆力矩来确认速比是否满足自锁要求，不能完全依赖自锁来承担安全制动的功能，大负载场景还是要搭配带制动的电机一起使用。另外这类装置的传动效率比普通圆柱齿轮减速器稍低，所以选型的时候要留够功率余量，不能刚好卡着额定负载选，一般要乘以1.2到1.5的安全系数，避免长时间过载运行导致蜗轮齿面过早磨损，缩短设备的使用寿命。

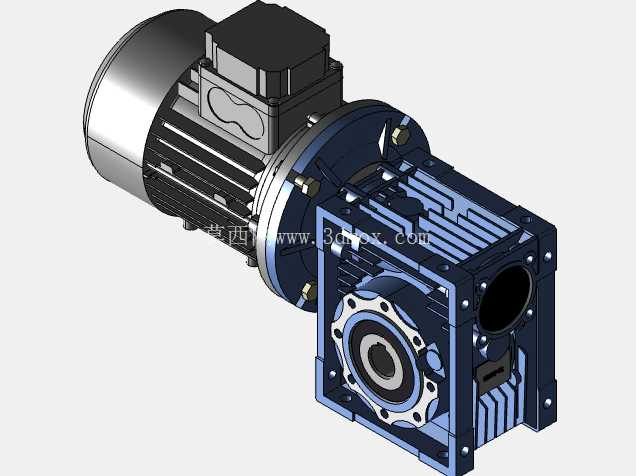

在三维建模的细节处理上，这套模型把箱体的散热筋、连接螺栓、电机接线盒、输出法兰的安装孔、轴孔键槽这些细节都做了还原，不是那种简化的方块模型，工程师在做整机布局的时候，可以直接把这个模型导入到装配体里，用来核对安装空间、检查和周边部件的干涉情况，不用自己再重新建模画这个减速箱，能省不少结构设计的时间。尤其是在做设备三维布局的时候，准确的安装尺寸、外形轮廓能直接用来做干涉检查，避免后期加工装配的时候才发现部件之间撞件，减少设计返工的概率。很多刚入行的工程师在选这类减速箱的时候，容易只看速比和功率，忽略输出轴的孔径、法兰止口的尺寸、安装孔的分布圆直径这些细节，导致买回来的减速箱装不上，有了准确的三维模型就能在设计阶段把这些尺寸都核对清楚，把选型错误的问题扼杀在设计阶段。
