汽车加速踏板注塑成型模具结构设计

这套模具对应的成型制品是乘用车辆驾驶舱内的加速踏板构件，属于汽车操纵系统里直接和驾驶员脚部交互的功能件，日常使用中需要反复承受脚部施加的踩踏载荷，同时要适配驾驶舱内的安装空间，匹配踏板支架、传感器转轴的装配公差，因此模具设计阶段就需要把制品的结构强度、装配精度、成型工艺性全部纳入考量。

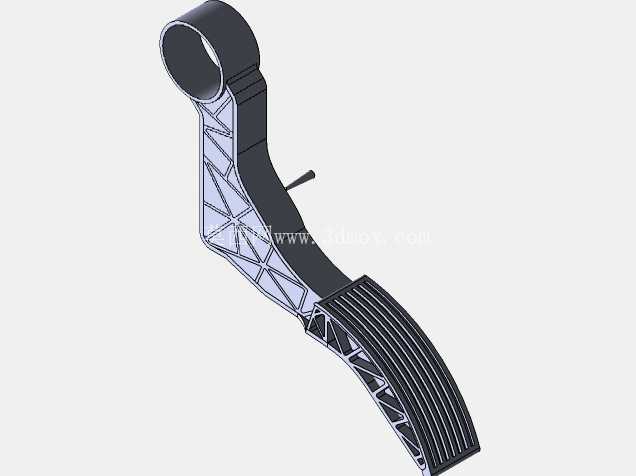

从制品本身的结构来看，踏板主体采用长臂式构型，上端设置带通孔的轴套结构，用于和踏板支架的转轴配合，实现踩踏过程的回转动作；臂身部分为了兼顾轻量化和结构刚度，背面设计了交错的网格状加强筋结构，这种结构在注塑成型时容易出现筋位困气、缩痕的问题，因此模具在筋位对应位置设置了针对性的排气镶件，同时调整进胶点位置让熔料填充时能顺着筋位走向流动，避免熔接痕出现在受力集中的区域。踏板下端的踩踏接触面设计了平行的防滑凸棱，增大和鞋底的摩擦力，防止踩踏过程中打滑，这部分的模具型腔需要做精细的纹理蚀纹处理，保证凸棱的尺寸一致性，避免出现脱模时刮伤纹理的问题。

模具的分型面选择沿着踏板臂身的最大轮廓线设置，因为踏板整体是带有弧度的空间曲面结构，分型面需要顺着曲面走势做顺滑过渡，避免出现尖角、薄钢位，提升模具的使用寿命。进胶方式采用侧浇口进胶，浇口位置设置在轴套结构的侧端面，这个位置属于装配后非外观面，浇口残留不会影响踏板的外观质量，同时熔料从轴套位置向踏板臂、踩踏端填充时，流动长度相对均衡，能减少填充末端的压力损失，降低制品的内应力，避免长期使用后出现臂身变形的问题。

冷却系统的设计直接影响成型周期和制品的变形量，针对踏板臂身较长的特点，在型腔和型芯侧都设计了随形布置的冷却水路，水路距离型腔壁的距离保持均匀，避免出现局部冷却不均导致的翘曲；尤其是背面的网格加强筋区域，因为筋位较多，局部积热容易导致缩痕，因此在型芯侧的筋位对应位置设置了局部冷却镶件，通上冷却水带走局部热量，保证筋位根部的冷却速度和主体壁厚一致，减少缩痕和内应力。

脱模结构方面，因为踏板臂身是弧形结构，且背面有较多加强筋，单纯采用顶针顶出容易出现顶白、顶穿的问题，因此设计了顶针+推板组合的脱模结构，在轴套位置、踩踏端位置设置大直径顶针，同时在臂身的非外观侧设置局部推块，顶出力分布均匀，避免顶出过程中制品变形。针对轴套位置的内孔，采用了斜顶结构成型，斜顶在顶出过程中同时完成内孔的抽芯动作，不需要额外设置侧向抽芯机构，简化了模具结构，降低了制造成本。

从安装边界来看，这套模具适配常用的卧式注塑机安装尺寸，模架采用标准龙记模架，定位圈、浇口套尺寸符合通用注塑机的接口标准，不需要额外定制连接配件；模具的开模行程、顶出行程都经过核算，能保证制品完全脱模，同时不会和注塑机的拉杆、安全门产生干涉。在实际生产场景中，这套模具生产的加速踏板可以适配多数A级乘用车型的操纵系统安装要求，制品成型后只需要简单修剪浇口、去除飞边，就可以直接进入装配工序，不需要额外的二次加工，能有效提升生产效率，降低零部件的制造成本。

设计过程中还充分考虑了生产中的维护便利性，所有易磨损的镶件、顶针、斜顶都采用标准化快拆结构，生产过程中如果出现磨损、损坏，不需要拆解整个模具，就可以快速更换配件，减少停机维护的时间。排气系统除了筋位的排气镶件，还在分型面的填充末端设置了排气槽，排气槽深度控制在0.02mm以内，既能顺利排出型腔内的空气，又不会出现飞边问题，保证制品的外观质量和成型稳定性。
