汽车仪表台主体注塑成型结构设计

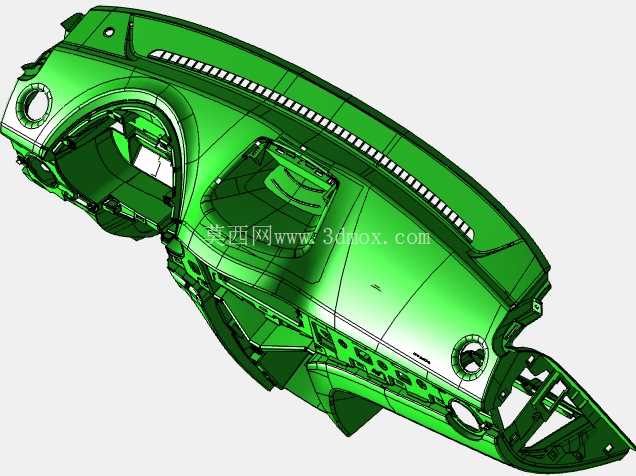

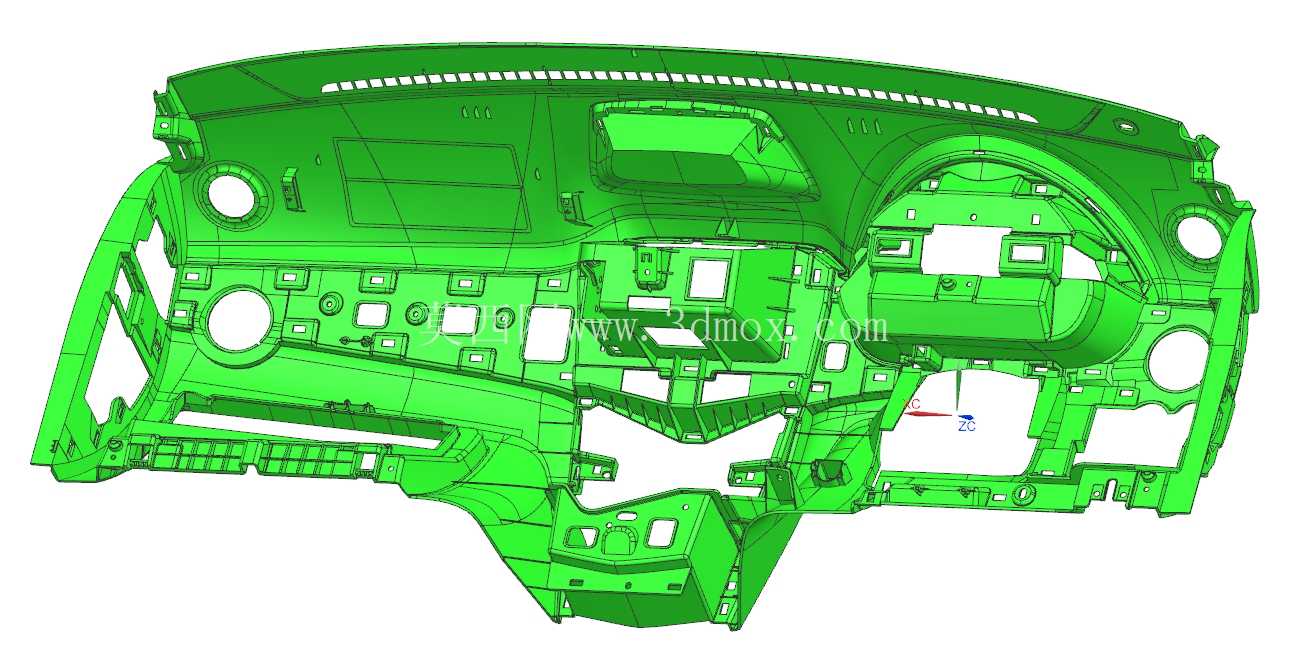

　　这套结构针对乘用车主驾与副驾连通的仪表台本体开发，属于整车内饰里集成度最高的大型注塑件，日常装车后要承载仪表、中控屏、空调出风口、储物格、线束护板、安全气囊模块等十余个附属部件，同时要匹配前围钣金的安装点位、A柱内饰板的搭接边界、副驾侧手套箱的开合运动空间，是内饰注塑模具里复杂度偏高的一类结构。从实际注塑生产的角度看，这类大尺寸薄壁件的成型难点集中在几个维度：首先是整体投影面积大，熔融塑料充模时需要平衡多浇口的进胶时序，避免出现熔接痕落在外观面或者结构受力位的问题，模型里预留的多点位进胶位置，刚好对应仪表台背面非外观侧的加强筋交汇位，不会在乘客可见的A面留下浇口痕迹。其次是零件本身的壁厚差控制，整个主体的基础壁厚保持在2.5mm左右，在安装卡扣座、螺丝柱的位置做了局部壁厚渐变过渡，避免厚胶位出现缩痕，同时在空调风道的集成区域，做了双层壁的中空结构，既满足风道的密封导向要求，也减少了单独装配风道零件的工序，这部分的筋位排布全部顺着塑料充模的流动方向设置，既可以提升零件整体的刚性，减少大尺寸零件的翘曲变形量，也能降低充模时的流动阻力，减少注塑压力损失。

　　从安装匹配的维度看，模型里所有的安装点位都做了公差适配的结构预留：和前围钣金连接的卡扣座全部设计了0.8mm的安装调节间隙，避免钣金焊接公差导致的装配卡滞；和周边内饰件搭接的止口边，统一做了1.2mm的搭接重叠量，同时预留了0.3mm的面差补偿空间，保证装车后内饰件的缝隙均匀度控制在0.5mm以内；在安全气囊的安装区域，专门做了局部加厚的结构加强，同时弱化线的位置在模具上做了对应的刻线预留，保证气囊起爆时能按照设计路径破开，不会出现碎片飞溅的风险。

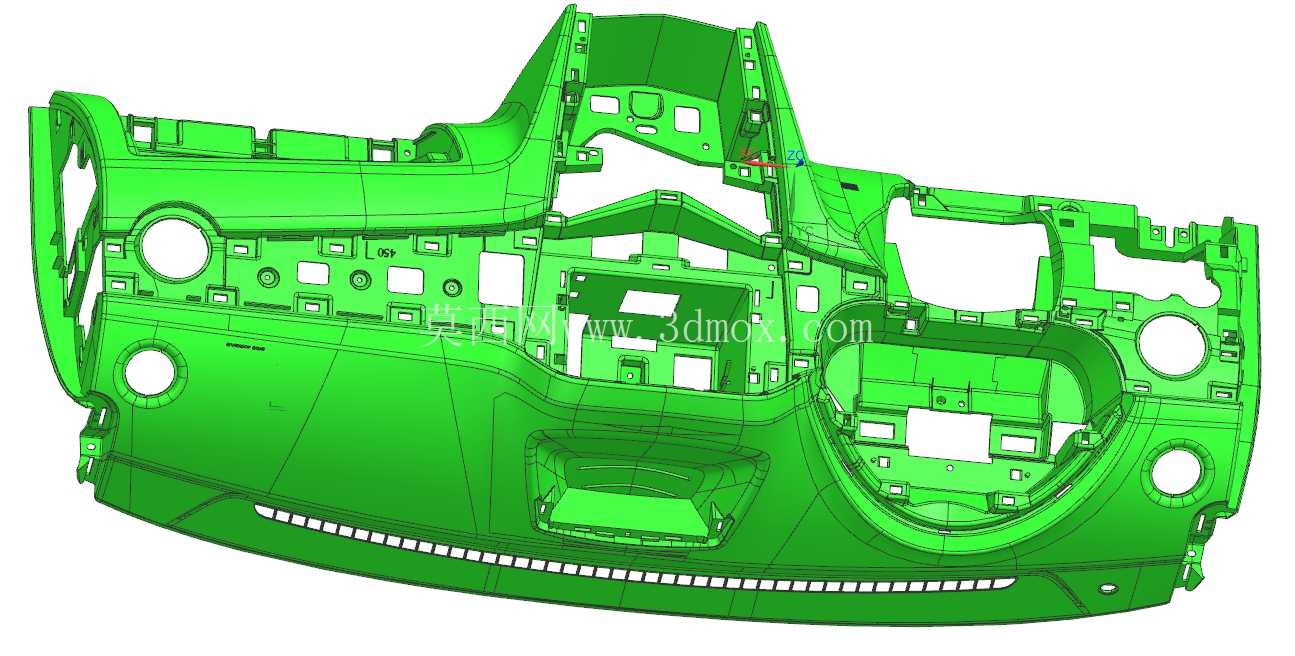

　　设计过程中还充分考虑了注塑生产的脱模可行性：整个零件的外表面全部沿着整车Z向做了1度的脱模斜度，内部倒扣的位置全部对应设计了斜顶与滑块的运动空间，比如方向盘安装区域的侧凹结构、两侧对接A柱的卡扣倒扣，都预留了足够的抽芯行程，不会出现脱模拉伤的问题；在零件的边缘位置，全部做了R0.5以上的圆角过渡，既避免注塑时出现应力集中导致的零件开裂，也能减少模具对应位置的锐角磨损，提升模具的整体使用寿命。针对生产过程中的变形控制，模型在零件背面设计了纵横交错的加强筋网络，筋位高度不超过基础壁厚的3倍，筋厚控制在基础壁厚的0.6倍，既保证零件的整体刚性，满足装车后抗振动、抗冲击的要求，也不会因为筋位过厚导致外观面出现缩印。

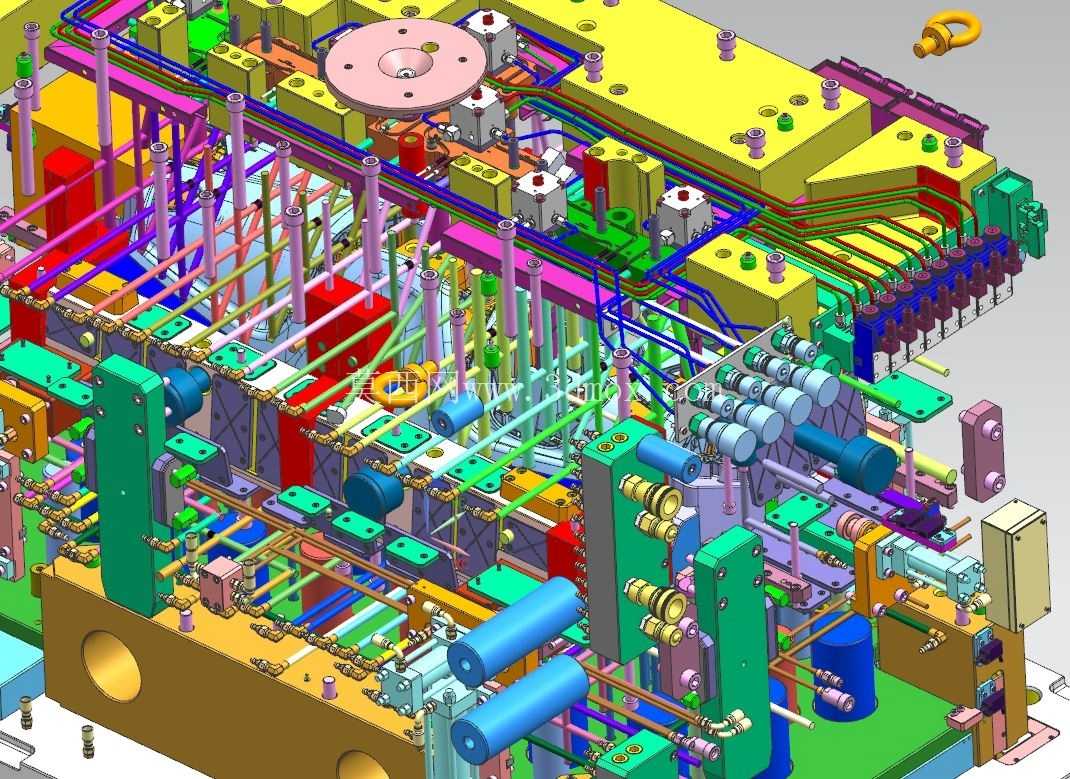

　　另外在空调出风口的安装位，专门做了限位筋与螺丝柱的组合结构，保证出风口装配后不会出现松动异响，储物格的边缘做了翻边加强，避免频繁开合储物盒导致的边缘磨损。这套结构的成型采用Parasolid内核做的实体建模，所有曲面都做了G1以上的连续过渡，既可以直接导入模流分析软件做充模、冷却、翘曲的仿真验证，也可以直接拆分模具的型芯、型腔、斜顶、滑块等结构，不需要做额外的几何修复，能大幅缩短模具开发的前期准备周期。实际生产中，这套结构对应的模具采用热流道系统进胶，配合顺序阀控制浇口开闭，能有效消除大型零件的熔接痕，同时降低注塑过程的料把损耗，冷却水路的排布顺着零件的外形随形设置，在筋位密集、胶位较厚的区域做了水井式冷却，保证整个零件的冷却均匀性，把成型周期控制在合理范围内，减少翘曲变形的返修成本。
