汽车零部件注塑成型模具结构设计

项目分类:汽车注塑模具 发布时间:2026-05-21 ID:1149180
  • 汽车零部件注塑成型模具结构设计
  • 汽车零部件注塑成型模具结构设计
  • 汽车零部件注塑成型模具结构设计
  • 汽车零部件注塑成型模具结构设计
  • 汽车零部件注塑成型模具结构设计

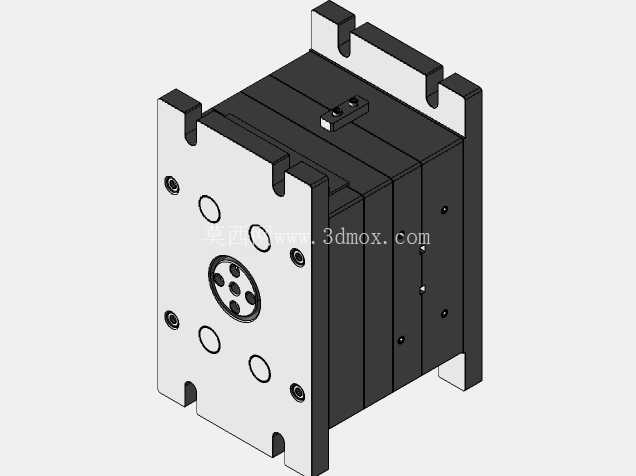

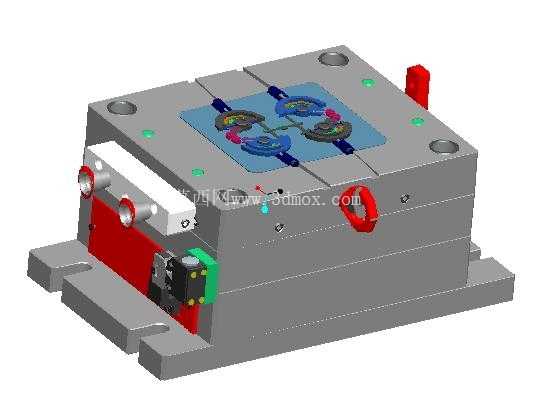

  这套模具面向汽车内饰小型功能件的批量注塑生产场景,适配卧式注塑机的安装接口,整体模架采用标准龙记模胚规格,长宽尺寸控制在450mm×400mm区间,闭合总高度380mm,可直接适配锁模力160T级别的常规注塑设备,无需额外改装设备拉杆间距与工作台定位槽。从结构布局来看,模具采用一模两腔的对称排布设计,两个型腔对应汽车扶手位置的装饰卡扣件,浇注系统采用侧浇口进料,主浇道套直径匹配注塑机喷嘴φ12mm的标准尺寸,分流道采用梯形截面设计,可在充模阶段保证熔料流速均匀,避免两个型腔出现填充不平衡导致的零件缺胶、飞边问题。

  冷却回路采用多层环绕式布置,动定模侧分别设置6组独立水路,水路直径φ8mm,进出水接口统一设置在模具后侧的集水块上,可直接对接车间模温机管路,生产时可将模温稳定控制在60℃±5℃区间,将单模成型周期压缩至28秒以内,满足汽车零部件批量供货的节拍要求。导向定位系统采用四组导柱导套配合,导柱直径φ30mm,配合精度达到H7/g6,同时在型腔周边增设4组精定位锁块,合模时可将型腔错位量控制在0.02mm以内,避免零件出现分型面错位的外观缺陷。

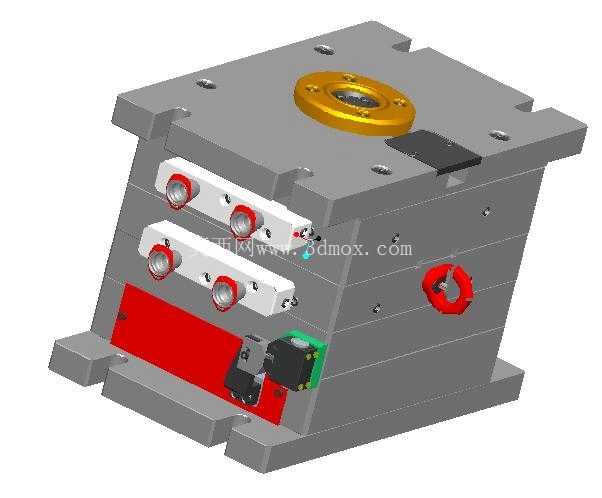

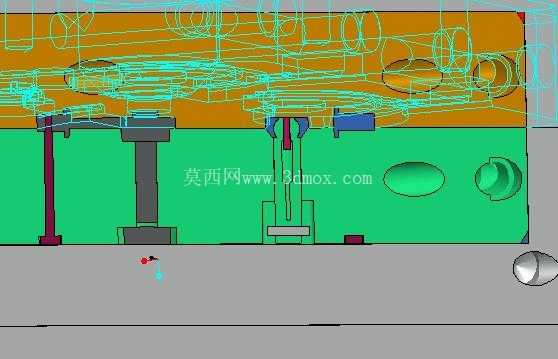

  顶出系统采用顶针+推块的组合顶出方式,针对零件卡扣位置的薄壁结构,单独设置扁顶针贴合筋位底部,顶出行程控制在25mm,开模后可将零件平稳顶出,不会出现顶白、顶穿的问题,同时顶出板上设置强制复位机构,合模时可通过注塑机拉杆带动顶出板提前回位,避免顶针与型腔碰撞损坏。模具侧面设置红色的行程开关组件,可实时反馈顶出板的复位状态,接入注塑机安全回路后,可避免未复位合模导致的模具损坏。吊环孔采用M20标准规格,四个角部分别设置,方便车间天车吊装转运,码模槽宽度匹配注塑机工作台20mm的压块规格,安装时可快速完成锁紧固定。

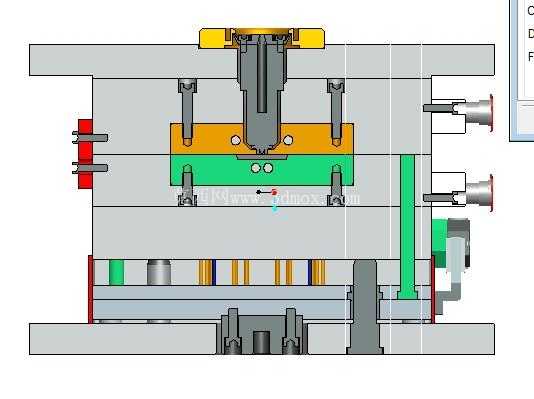

  这套结构在设计时充分考虑了汽车零部件生产的耐磨性要求,型腔镶件采用S136H钢材淬火至HRC48-52,表面抛光至镜面级别,可满足透明PC+ABS合金材料的成型要求,生产寿命可达30万模次以上,不需要频繁更换镶件维修。排气槽开设在型腔末端的分型面上,深度控制在0.02mm,可在充模时快速排出型腔内的空气,避免零件出现烧焦、气泡缺陷。热流道系统采用针阀式结构,浇口痕迹可控制在φ0.8mm以内,不会影响零件装配后的外观效果,适配汽车内饰件的外观质量要求。
