多片式湿式摩擦离合器传动结构设计

在机床主轴传动、工程机械动力切换、重载输送设备驱动端这类需要频繁接合、断开动力传递，且对传动转矩容量、接合平顺性有较高要求的场景中，多片式离合器是应用占比极高的传动部件。不同于单片离合器依靠单组摩擦副传递转矩的结构，这类多片结构通过多组交替叠装的主动摩擦片、从动摩擦片形成摩擦副组，在压紧机构施加轴向压力时，所有摩擦副同时产生摩擦力矩，可在有限的径向安装空间内实现数倍于单片结构的转矩传递能力，适配大转矩、小安装空间的动力传输需求。

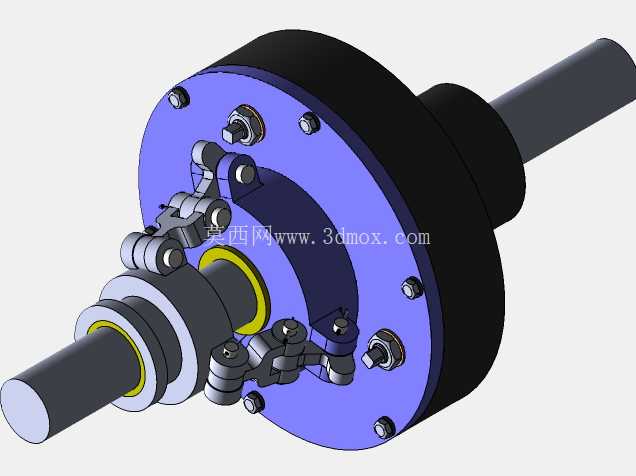

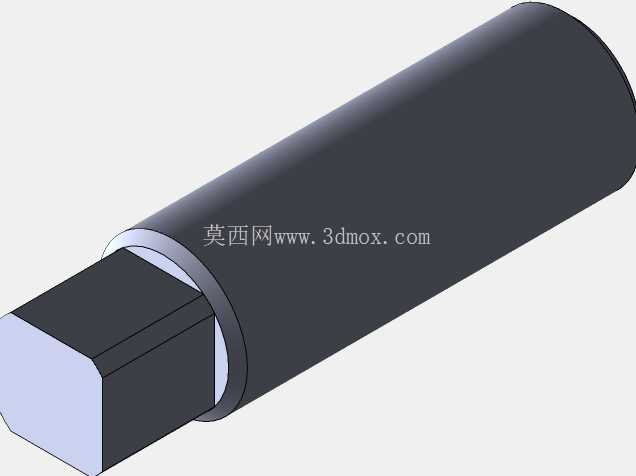

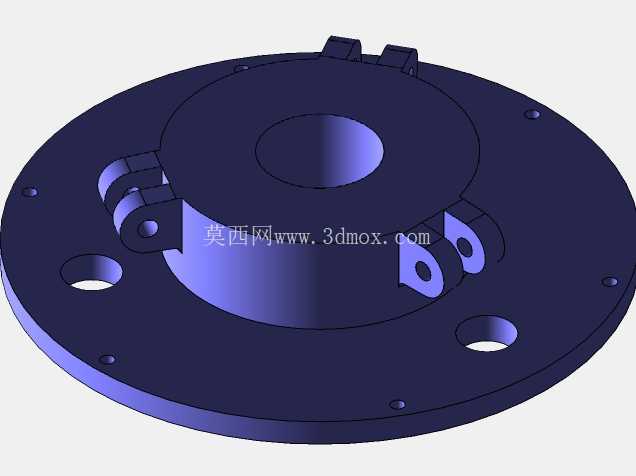

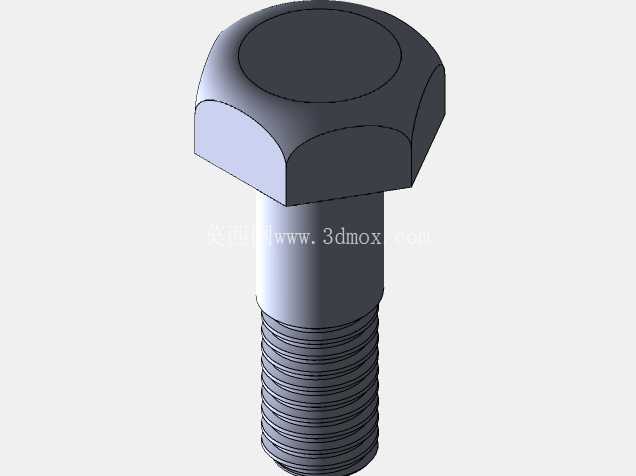

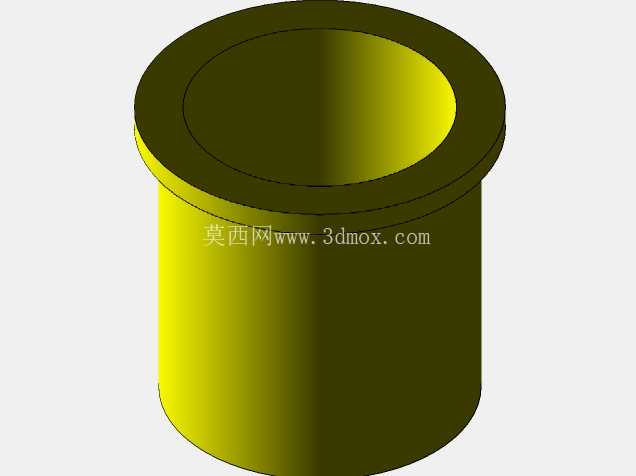

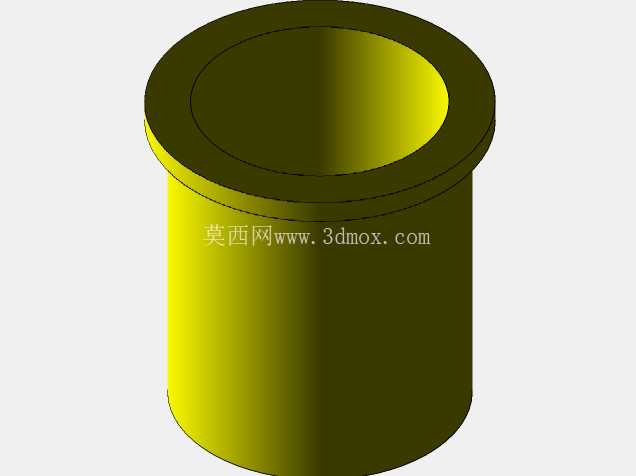

从结构设计逻辑来看，这款离合器的主体采用法兰式安装基座，紫色端盖部分为离合器的壳体固定端，周向均匀布置的紧固螺栓用于将壳体固定在设备的安装机架上，端盖与输入轴、输出轴的配合位置预留了密封件安装槽，可适配湿式工作场景下的润滑油密封需求，避免传动过程中润滑油泄漏，同时阻挡外界粉尘、金属碎屑进入摩擦副区域造成摩擦片异常磨损。输入轴与输出轴采用同轴贯穿式布置，轴端预留了标准轴伸长度与键槽安装位，可直接通过平键与动力输入端、负载端的传动部件连接，无需额外设计转接轴套，降低现场安装的适配成本。

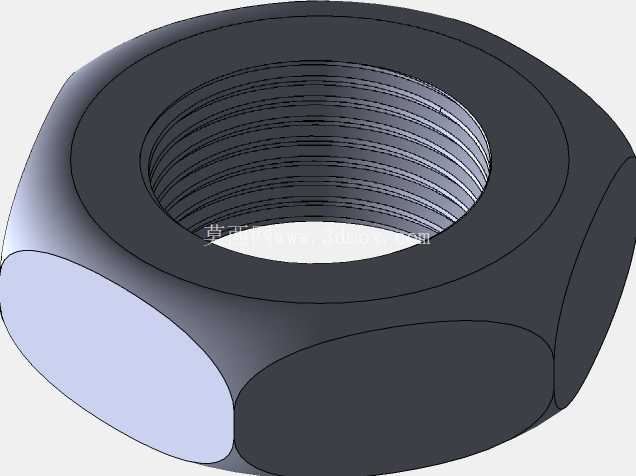

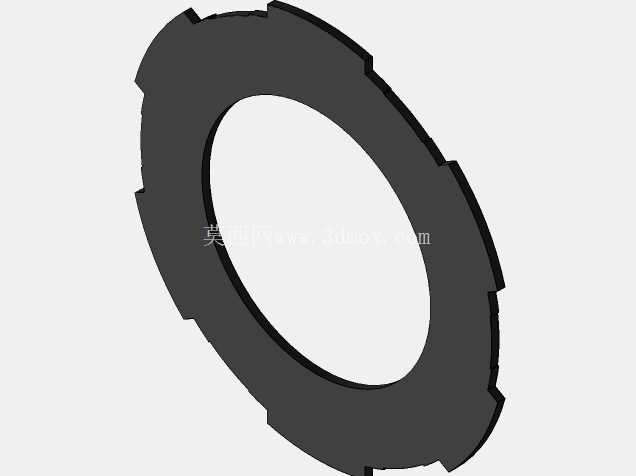

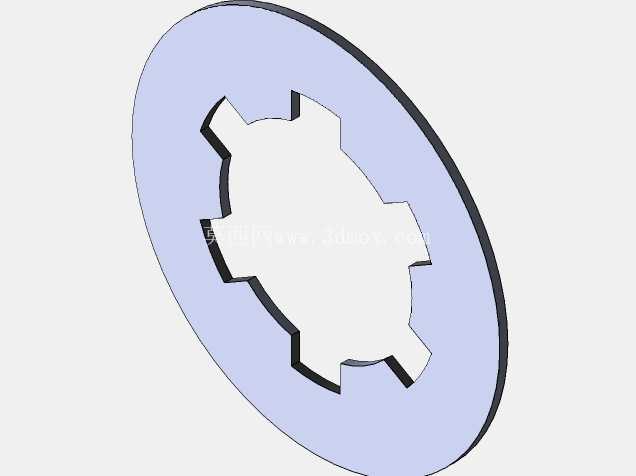

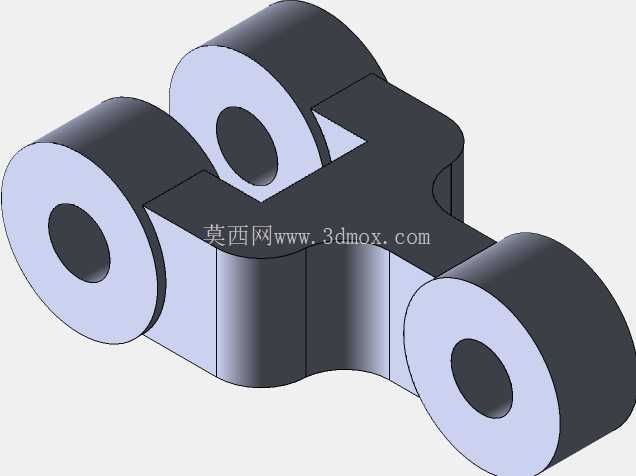

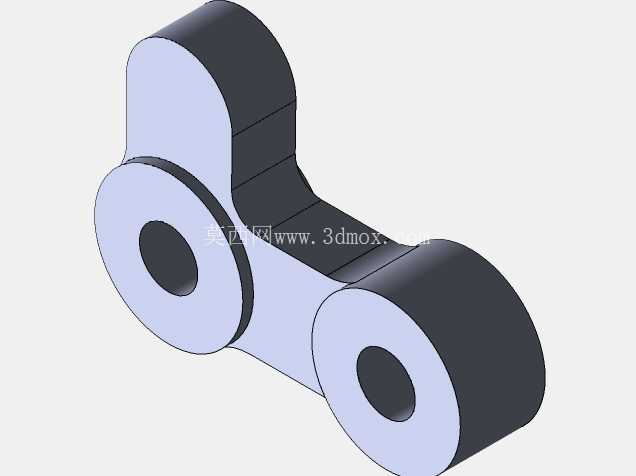

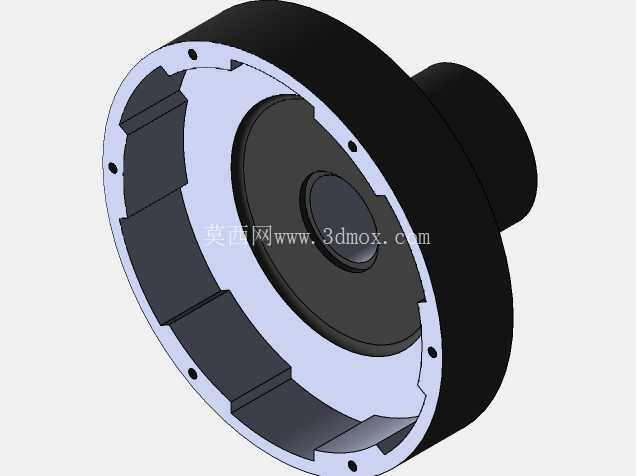

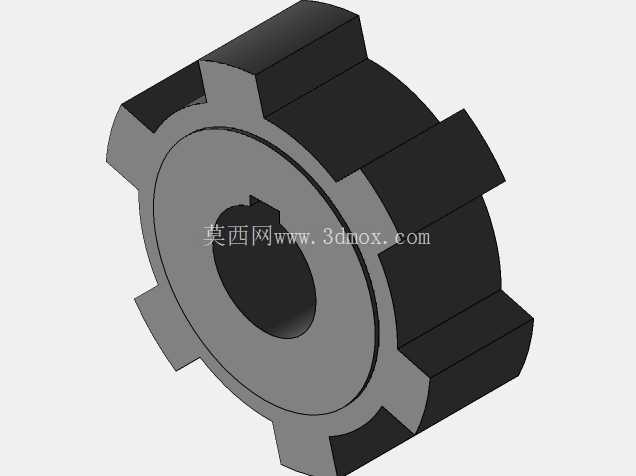

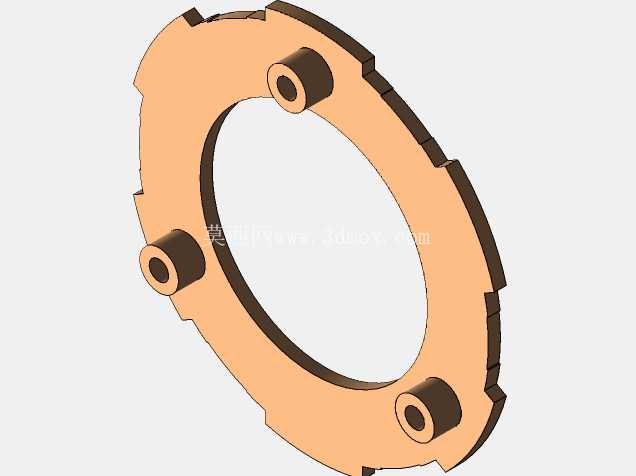

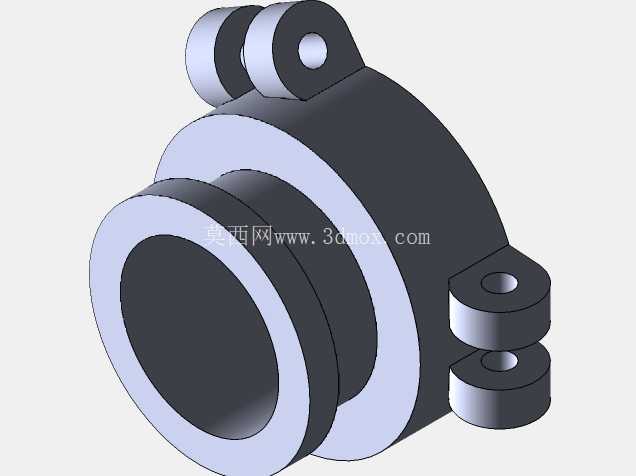

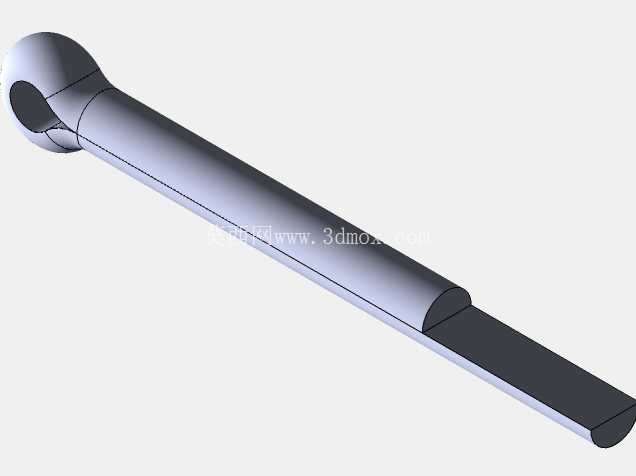

压紧机构采用周向均匀布置的杠杆式压爪结构，相比膜片弹簧压紧结构，这种多组压爪同步施压的设计可根据实际传递转矩的需求，通过调整压爪端部的锁紧螺母来调整轴向压紧力，适配不同负载等级的传动需求，当需要传递更大转矩时，可在合理范围内调高压紧力，增大摩擦副间的正压力，提升摩擦力矩上限；当需要降低接合冲击、提升平顺性时，可适当调低压紧力，让摩擦副接合过程中存在可控的滑磨时间，减少动力接合瞬间对后端传动链的冲击。摩擦片组安装在壳体内部的腔室中，主动摩擦片通过外花键与壳体侧的主动毂连接，随输入轴同步转动，从动摩擦片通过内花键与输出轴侧的从动毂连接，当压爪在操纵机构驱动下施加轴向压力时，所有摩擦片被压紧在压盘与承压盘之间，主从动部分通过摩擦力实现同步转动，完成动力接合；当压紧力解除后，摩擦片间的分离弹簧推动各片复位，主从动部分脱离接触，动力传递断开。

从安装边界来看，这款离合器的最大径向尺寸集中在端盖法兰位置，轴向总长度包含两端轴伸尺寸，安装时需要在端盖法兰与设备机架的连接面预留定位止口的配合空间，保证离合器的输入输出轴与设备传动链的同轴度，避免同轴度误差造成轴承受力不均、摩擦片偏磨的问题。轴伸部分的配合公差按照传动件安装标准设计，可直接适配标准规格的联轴器、带轮等传动连接件，安装时无需对轴伸进行二次加工。在湿式应用场景下，壳体上预留了润滑油注油口与排油口的安装位置，可接入设备的润滑循环系统，让摩擦副工作过程中持续有润滑油流过，带走摩擦产生的热量，降低摩擦片的磨损速率，延长离合器的使用寿命，同时润滑油的阻尼作用可进一步降低接合过程中的冲击与振动，提升传动平稳性。

在实际设备选型匹配时，需要根据动力端的额定输出转矩、最高工作转速、动力接合频率来匹配对应的摩擦片数量与压紧力参数，这款结构的设计预留了足够的调整空间，可通过增减摩擦片数量、调整压爪压紧力来适配不同参数的传动需求，无需重新设计整体壳体与轴系结构，大幅降低了系列化设计的成本。日常维护过程中，仅需要定期检查摩擦片的磨损量、压爪铰接点的润滑状态、密封件的老化情况，即可保证离合器长期稳定工作，维护难度远低于同转矩等级的其他类型离合结构。
