单缸二冲程动力单元结构设计方案

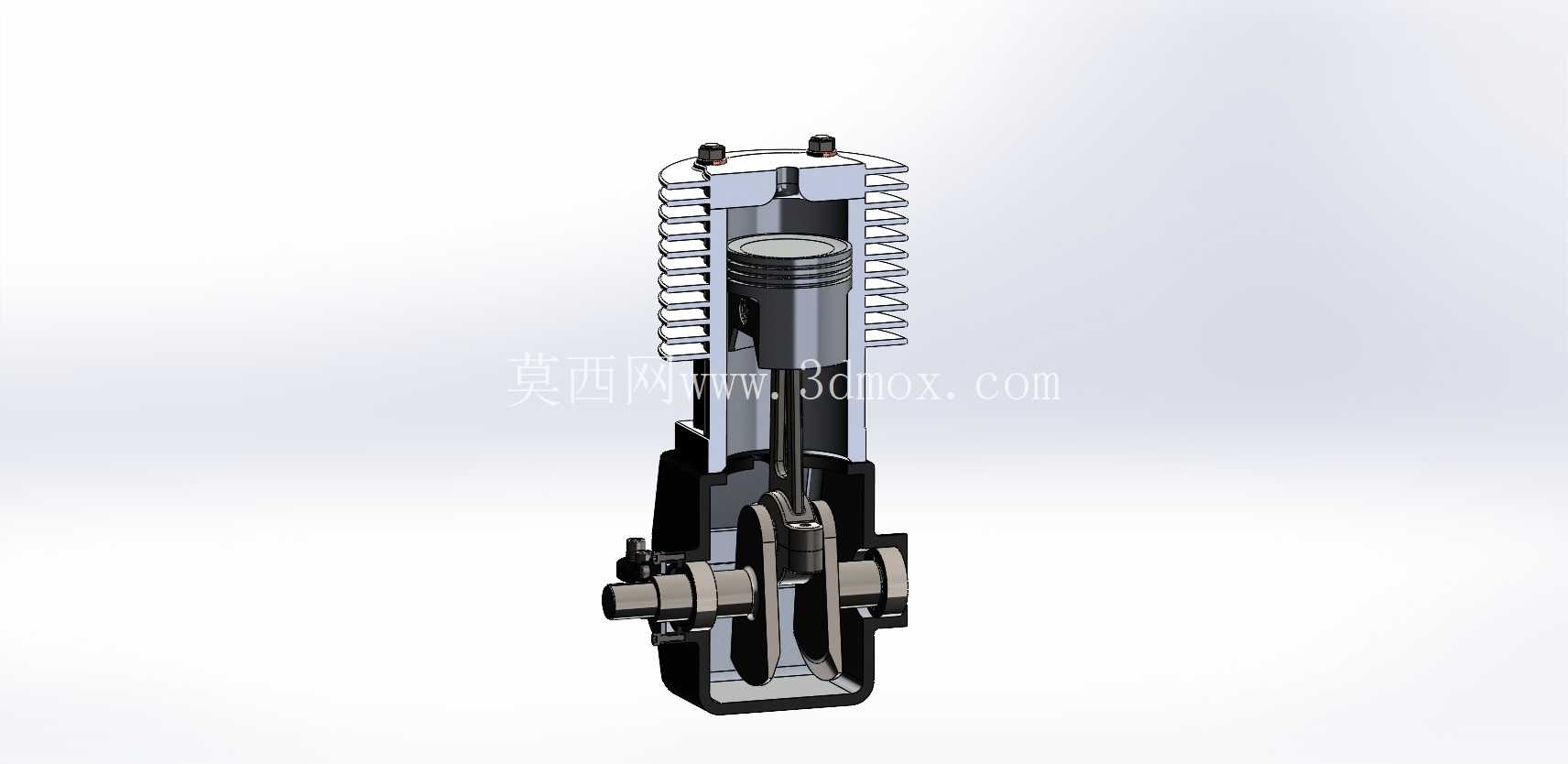

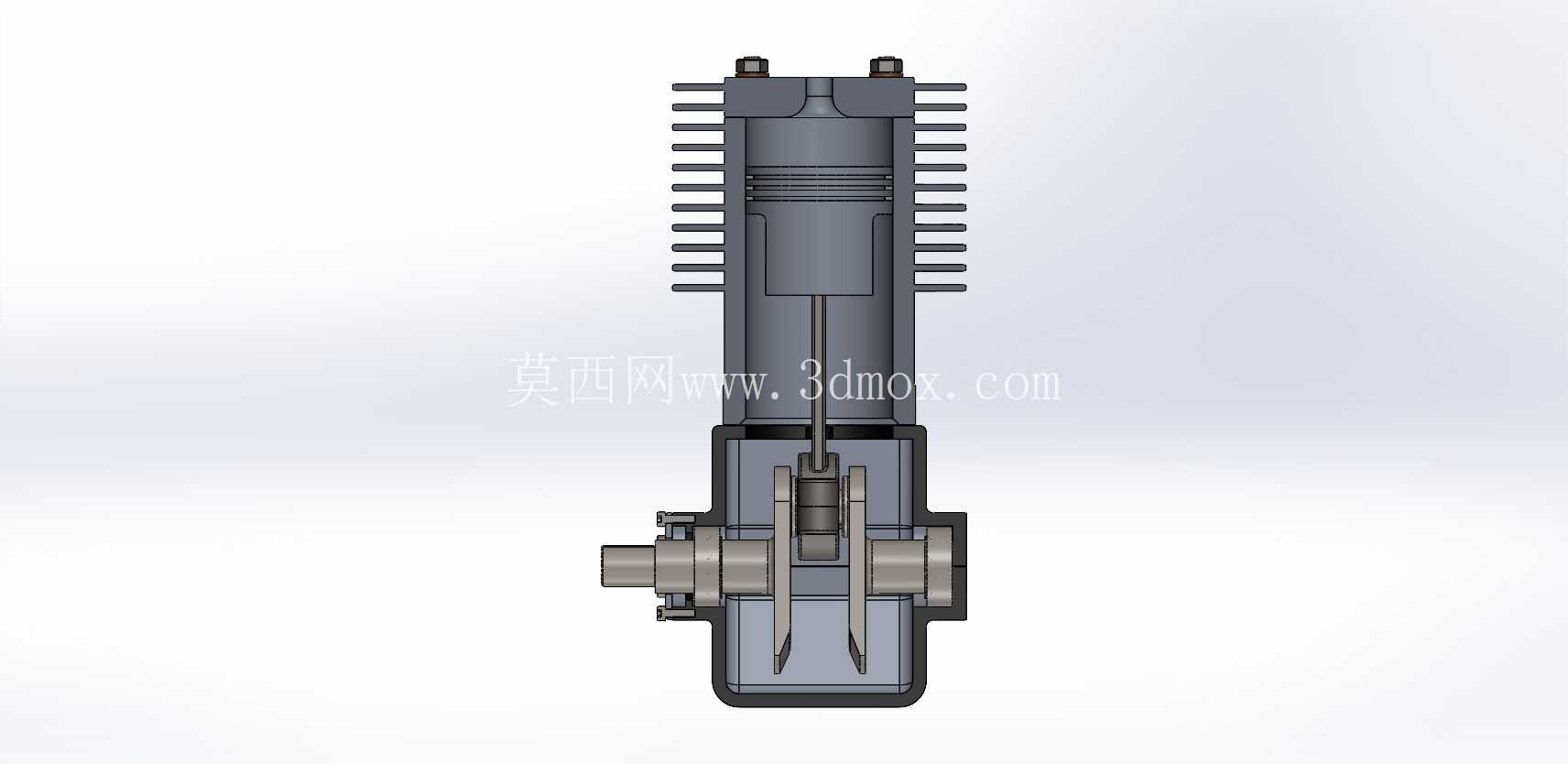

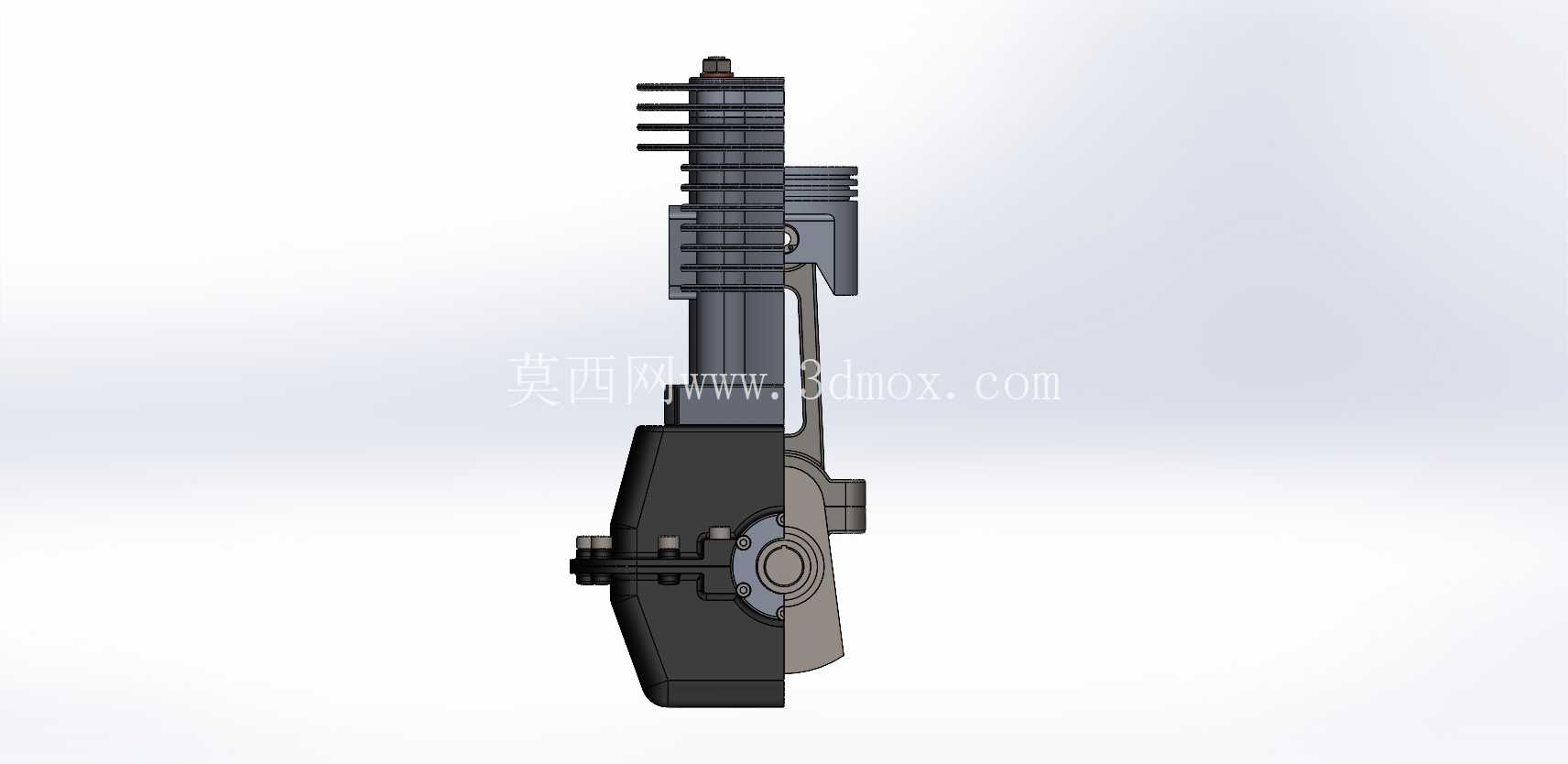

　　这款单缸二冲程动力结构的设计，最初瞄准的是小型便携动力设备的应用场景——比如手持园林修剪机具、小型航模动力平台、教学实验用动力拆解教具，还有低成本应急动力单元的原型验证需求，这类场景普遍对动力单元的体积、零件数量、加工成本有严苛要求，传统四冲程结构的配气机构零件多、装配复杂度高，并不适配这类轻量化、低预算的使用场景。设计之初就针对燃油-机油混合润滑的特性做了结构适配，直接取消了独立的机油加注口结构，从根源上减少了密封点位，也避免了小型动力设备使用过程中误操作加错机油、或者机油加注口密封失效漏液的问题，这一点在户外便携设备的实际使用中尤为关键，毕竟野外作业场景下很难保证规范的油品加注操作，减少一个需要用户操作的维护点位，就能大幅降低设备的故障概率。从结构设计逻辑来看，整个动力单元的曲轴箱、曲轴、连杆、活塞、散热缸体这些核心部件全部采用全参数化的建模逻辑，每个配合面的公差、安装孔位的位置度、散热鳍片的间距都做了参数关联，后续如果需要调整排量、适配不同的输出功率需求，只需要修改对应参数就能快速生成新的结构方案，不需要从零开始重新建模，这对于教学场景下的参数化设计演示、或者原型迭代阶段的快速改型非常友好，能大幅缩短方案调整的周期。

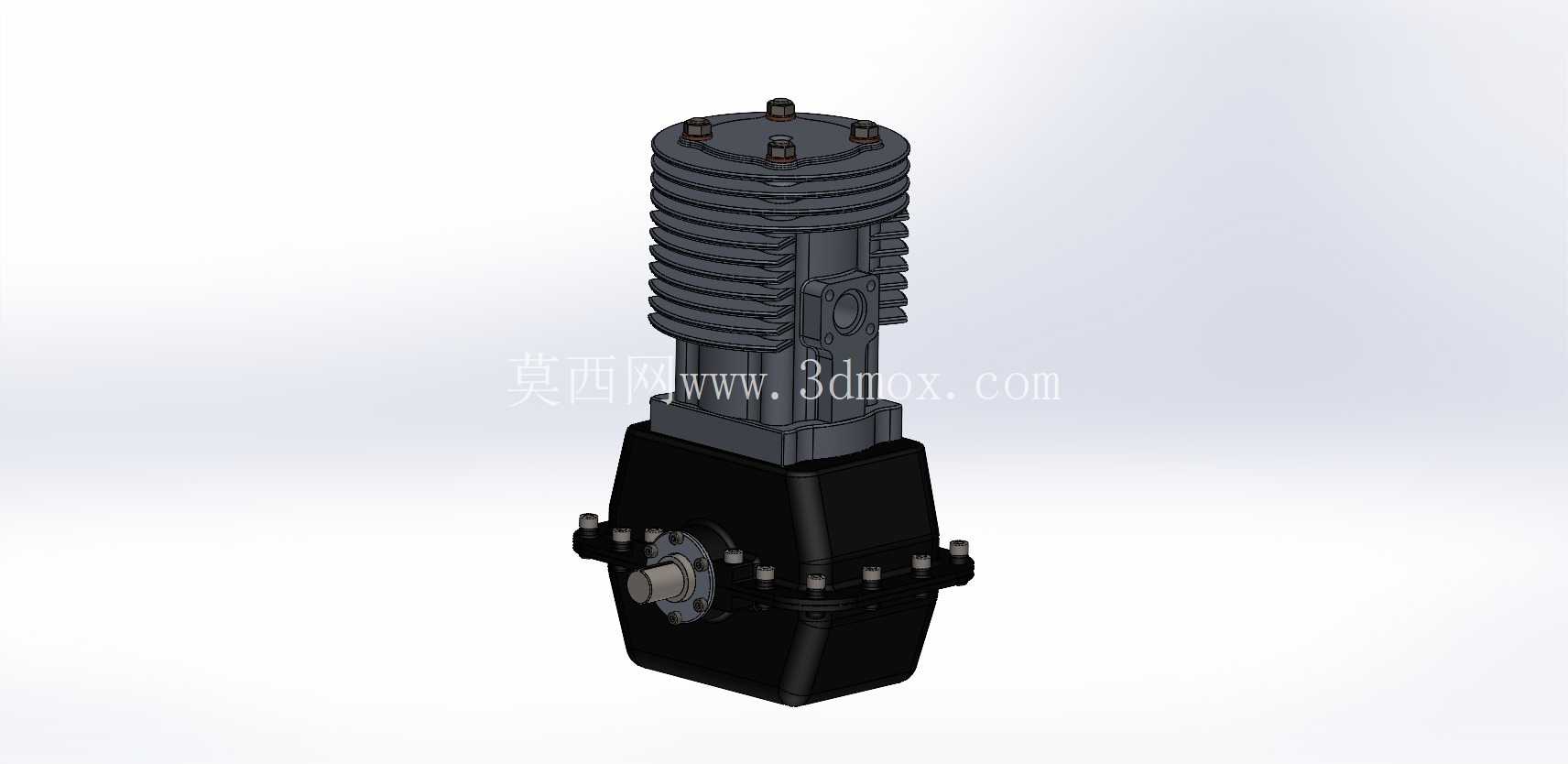

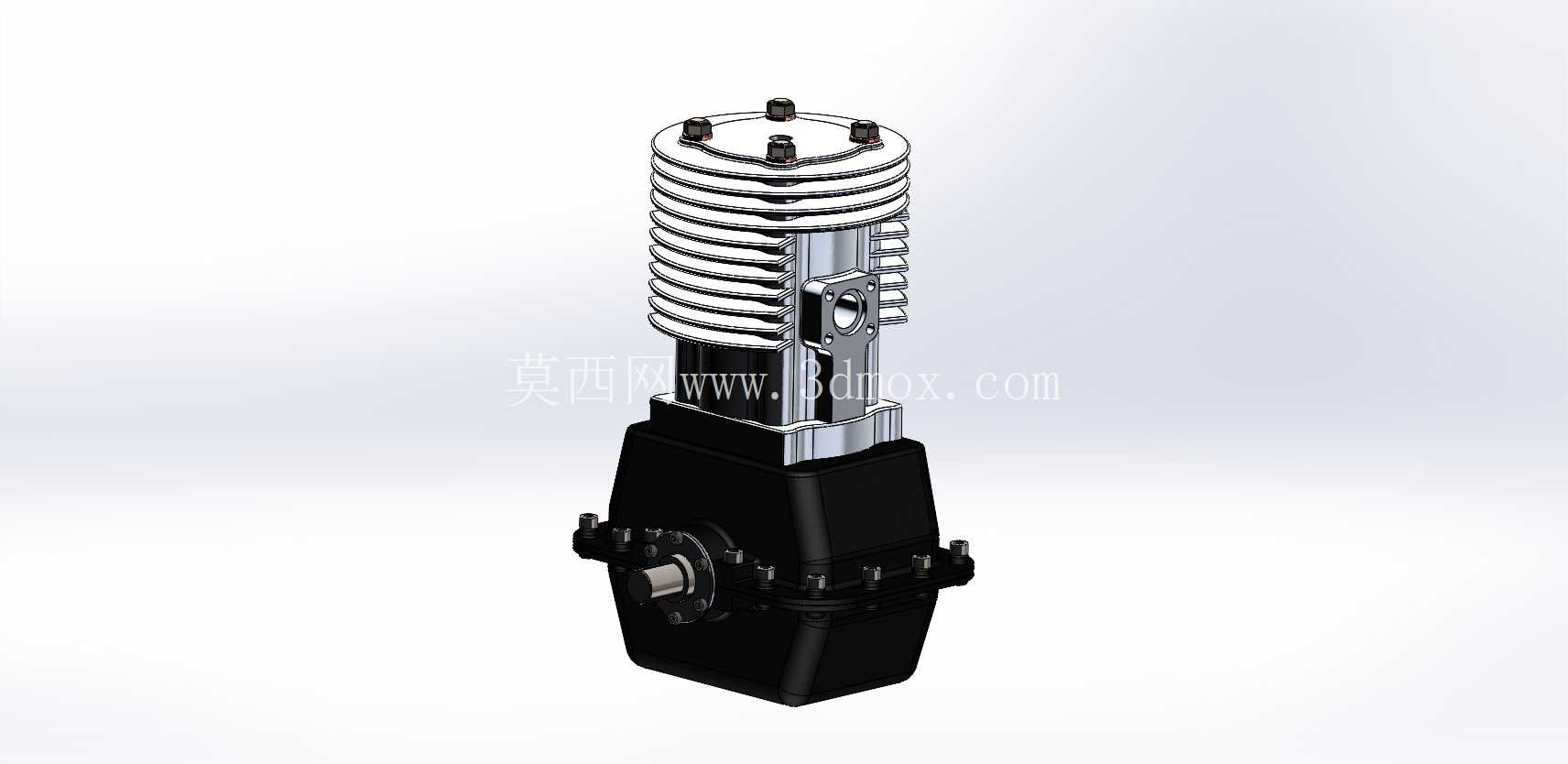

　　外形结构上，缸体部分采用了等间距的环形散热鳍片设计，鳍片的厚度、间距都参考了同排量风冷二冲程动力的散热仿真数据，保证持续高负荷运转时缸体温度能控制在材料许用范围内，不会因为过热出现活塞卡滞、密封失效的问题；下部曲轴箱采用一体化的铸铝结构设计，输出轴端的安装法兰做了标准化的尺寸边界，能直接适配市面上多数小型离合器、减速齿轮组的安装接口，不需要额外做转接法兰设计，降低了后续整机组装的适配成本。

　　安装边界的设定上，整个动力单元的固定孔位都布置在曲轴箱的下部加强筋位置，孔位间距、孔径都参考了通用小型动力的安装规范，用户如果要替换现有设备上的同排量动力单元，不需要重新打孔修改机架，就能直接完成安装固定；输出轴的轴径、键槽尺寸也遵循通用标准，能直接匹配常规的传动连接结构。结构优化阶段，特意针对二冲程动力的气道形状做了调整，去掉了传统结构上冗余的工艺凸台、多余的加强筋结构，在保证曲轴箱结构强度满足爆发压力要求的前提下，尽可能降低整体的重量，同时简化了铸造模具的结构，减少了后续机加工的工序数量，能有效降低批量生产时的制造成本。

　　配套的二维制造图纸全部按照GD&T形位公差标准做了标注，每个配合面的平面度、同轴度、位置度都有明确的公差要求，生产端拿到图纸就能直接安排工艺加工，不需要再做额外的公差换算或者工艺调整，不管是做单件手板原型验证，还是小批量试生产，都能直接复用这套设计数据。实际使用场景中，这套结构不需要复杂的外围辅助系统，只要搭配对应的化油器、点火模块、排气消音结构就能正常运转，非常适合教学场景下的发动机原理拆解演示，学生可以通过模型直观看到二冲程动力的进气、压缩、做功、排气整个循环的结构逻辑，也能通过参数调整直观看到结构参数变化对动力性能的影响；对于小型设备研发团队来说，这套全参数化的结构可以直接作为原型基础，根据自身的功率、尺寸需求调整参数后快速加工验证，省去了从零开始设计核心动力结构的周期，能把更多精力放在整机功能的适配调试上。
