直列四缸发动机主轴承盖结构设计

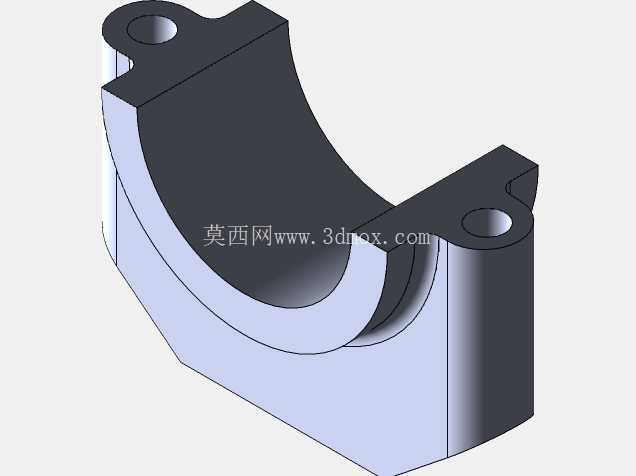

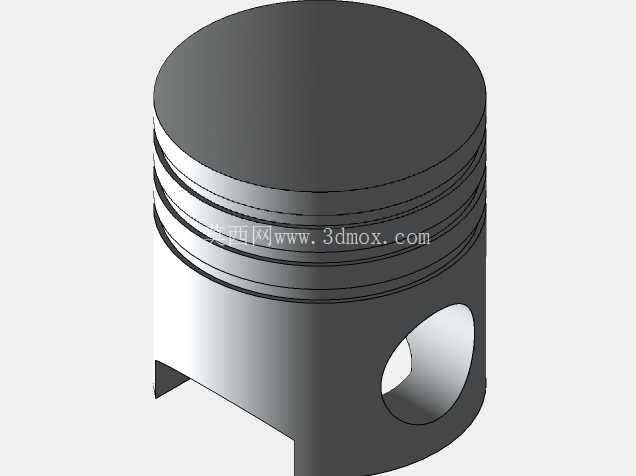

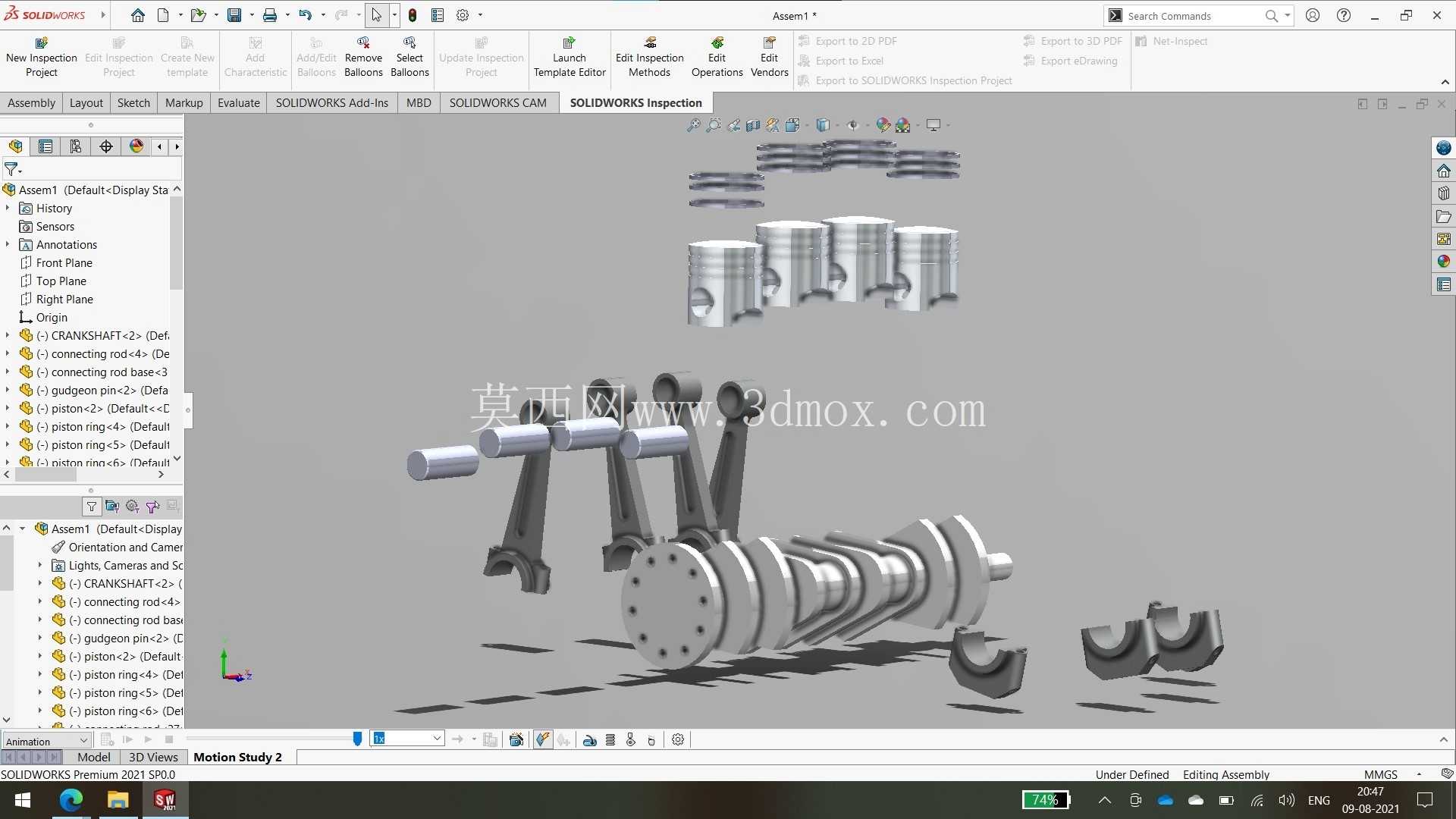

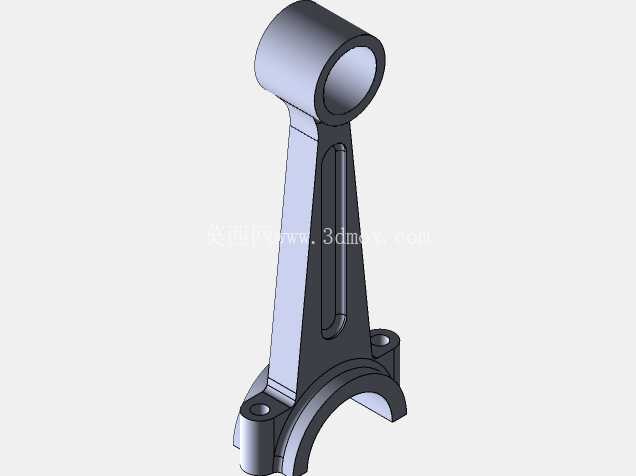

本次呈现的结构为直列四缸发动机曲轴支承体系中的核心承载部件，也就是常说的主轴承盖，这类部件是内燃机动力总成装配环节中不可或缺的受力构件。从实际应用场景来看，该部件主要适配排量在1.3L-2.0L区间的民用乘用车直列四缸汽油机，也可经过少量尺寸调整后匹配同缸数的轻型柴油机，覆盖日常家用代步车辆、轻型商用载货车辆的动力装配需求，是发动机缸体组件与曲轴组件实现刚性连接的关键衔接结构。

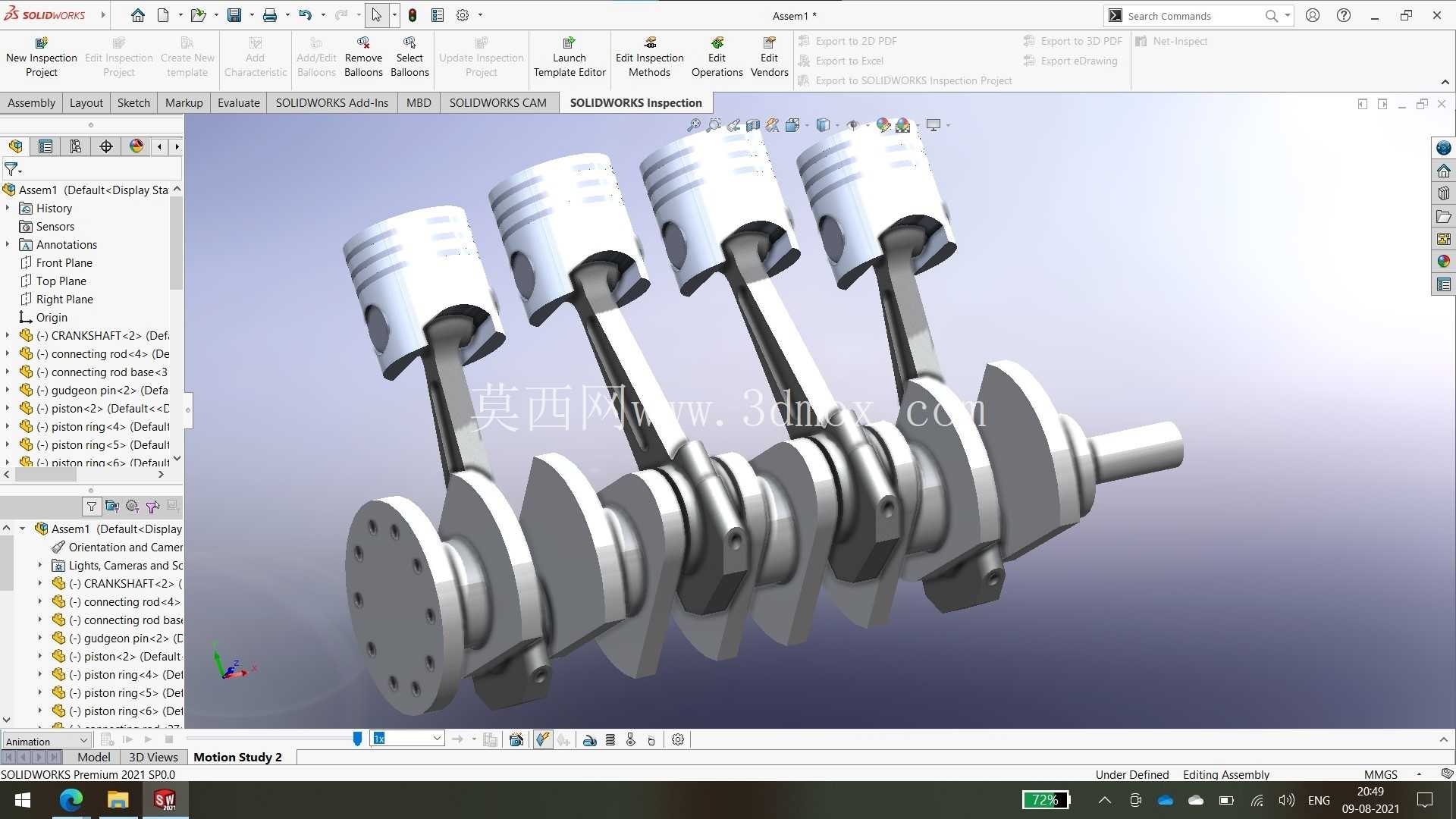

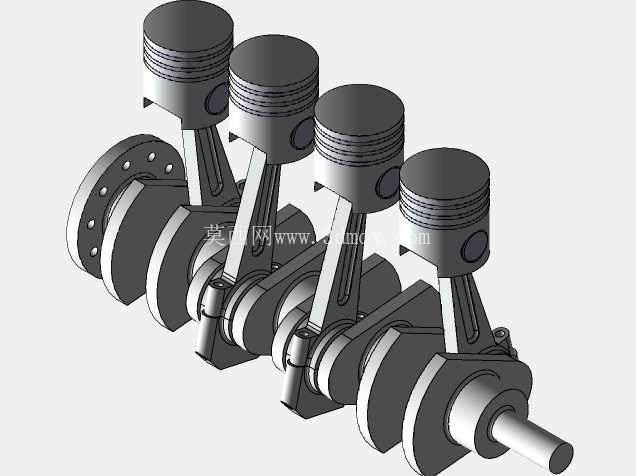

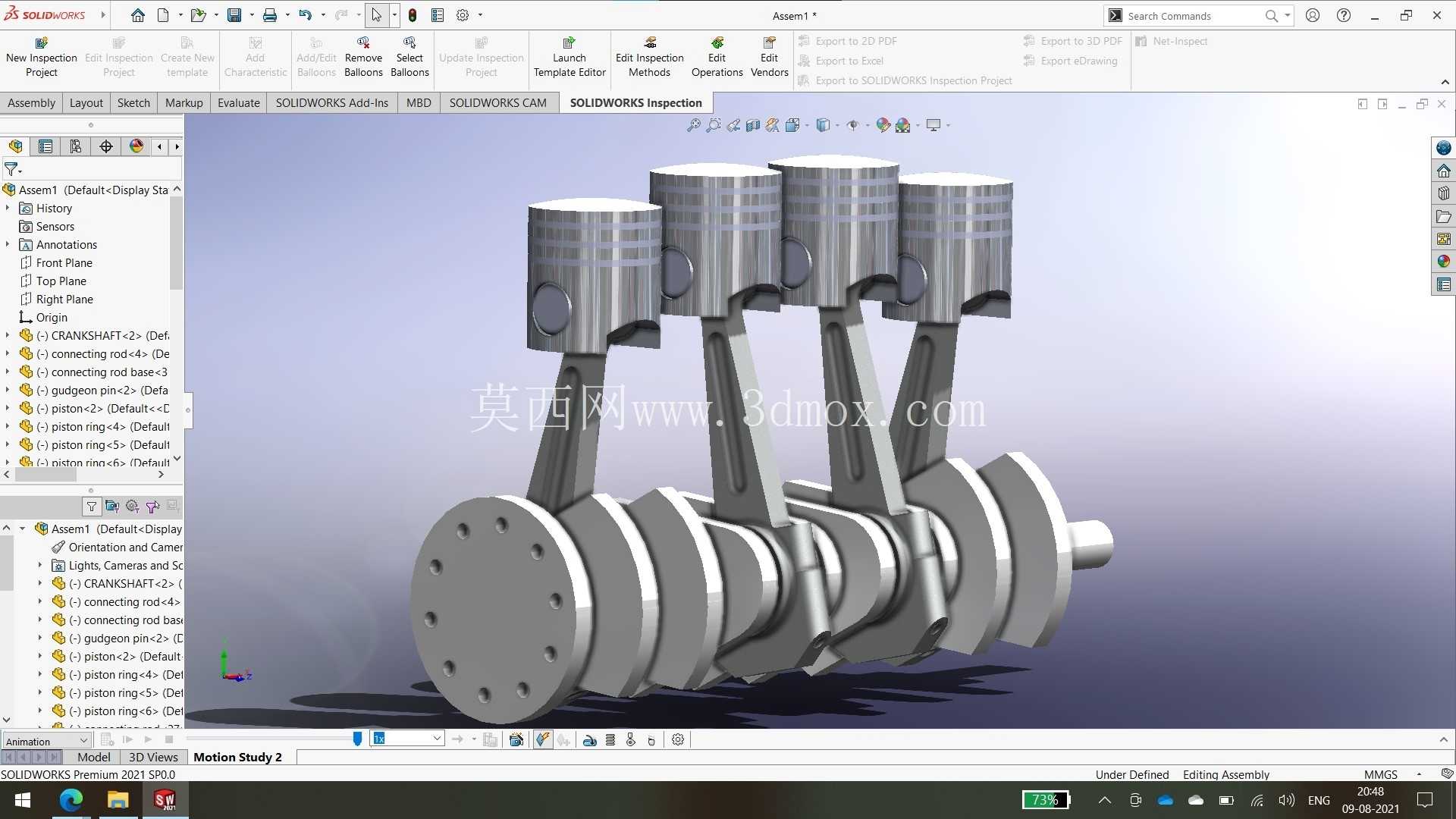

从实际用途层面来说，这个部件的核心作用是与缸体上的主轴承座配合，形成完整的曲轴主轴颈安装孔位，为高速旋转的曲轴提供稳定的径向支承，同时承受曲轴运转过程中传递来的爆发压力、往复惯性力与旋转离心力，将这些交变载荷均匀传递到缸体主结构上，避免曲轴在高速运转时出现径向窜动、轴颈偏磨等问题，保障发动机动力输出的平顺性与长期运转的可靠性。

在功能特性设计上，该结构采用了对半开式的轴瓦安装型腔，型腔内壁的圆弧面加工精度直接决定了轴瓦的配合过盈量，设计时预留了标准轴瓦的安装壁厚空间，圆弧面的同轴度公差控制在0.02mm以内，保证轴瓦压装后不会出现错位、跑圈的问题。部件两端的凸耳结构设置了贯通的螺栓安装孔，孔位与缸体主轴承座上的螺纹孔位置严格对应，安装时采用塑性区域拧紧法，通过规定扭矩加转角的方式实现螺栓预紧力的精准控制，保证结合面的密封性能与连接刚性，避免发动机运转过程中连接螺栓出现松动、疲劳断裂的风险。部件的外侧立面设置了加强筋过渡结构，在不额外增加整体壁厚的前提下提升了部件的抗弯、抗扭刚度，能够有效抵消曲轴做功时产生的交变冲击载荷，降低部件自身的应力集中系数。

从设计思路的角度出发，该结构在建模阶段优先考虑了铸造工艺的可行性，整体拔模斜度设置为1.5°，所有转角位置都做了R2-R5的圆角过渡，避免铸造过程中出现应力集中导致的冷裂、缩孔缺陷，同时也减少了后续机加工的余量。部件的结合面也就是与缸体主轴承座贴合的平面，设计时要求平面度公差不超过0.01mm，表面粗糙度达到Ra1.6，保证结合面压紧后能够实现可靠的密封，防止润滑油从主轴承结合面位置渗漏。两侧螺栓孔的中心距与缸体对应孔位的中心距公差控制在±0.05mm以内，避免安装时出现螺栓别劲、孔位错位的问题，降低一线装配的操作难度。

关于外形尺寸与安装边界，该部件的整体轴向宽度适配主流直列四缸发动机的缸体主轴承座间距，圆弧型腔的直径匹配标准直径的曲轴主轴颈尺寸，两端安装凸耳的外伸长度不会超出缸体侧面的安装边界，不会与发动机周边的机油泵、正时链条罩等附件产生运动干涉。部件的整体高度经过严格核算，安装后不会与曲轴平衡块的旋转轨迹发生重叠，预留了足够的运转安全间隙，同时底部的平面位置也不会超出油底壳的安装轮廓，保证油底壳能够顺利贴合装配。在材料选型的匹配设计上，该结构默认适配球墨铸铁材质的力学性能参数，建模时的壁厚设置充分考虑了铸铁材料的铸造流动性与结构强度需求，最小壁厚控制在5mm以上，避免铸造时出现浇不足的缺陷，同时关键受力位置的壁厚做了加厚处理，能够承受最高120bar的缸内爆发压力传递来的载荷，满足发动机额定转速下的长期运转强度要求。

在细节结构处理上，圆弧型腔的两端设置了轴瓦定位唇的安装凹槽，能够与轴瓦上的定位凸点精准配合，防止轴瓦在孔内发生周向转动，避免轴瓦油孔错位导致的润滑失效问题。螺栓安装孔的上端做了沉头倒角处理，既可以引导螺栓顺利穿入，也能避免螺栓拧紧时孔口边缘的应力集中导致的部件开裂。部件的非加工面保留了铸造后的自然表面形态，减少了不必要的机加工工序，在保证结构性能的前提下控制了生产制造成本，适合大批量的流水线生产装配。
