V型六缸汽车动力总成结构展示

　　在乘用车动力系统的研发与教学场景中，V型六缸动力单元的结构拆解一直是理解内燃机工作逻辑的核心载体，这套三维结构完整还原了量产V6机型的核心部件布局，可直接用于动力舱匹配校核、机构运动仿真以及职业院校的内燃机结构教学场景。从实际装车用途来看，这类V6动力单元多用于中高端乘用车、轻型商用车辆以及小型工程作业机械的动力输出，相比直列六缸机型，其轴向长度更短，能够适配前置前驱、横置动力布局的车型舱体空间，同时V型夹角的布局能够平衡一阶往复惯性力，运转平顺性优于同排量直列四缸机型，在巡航工况下的NVH表现更具优势。

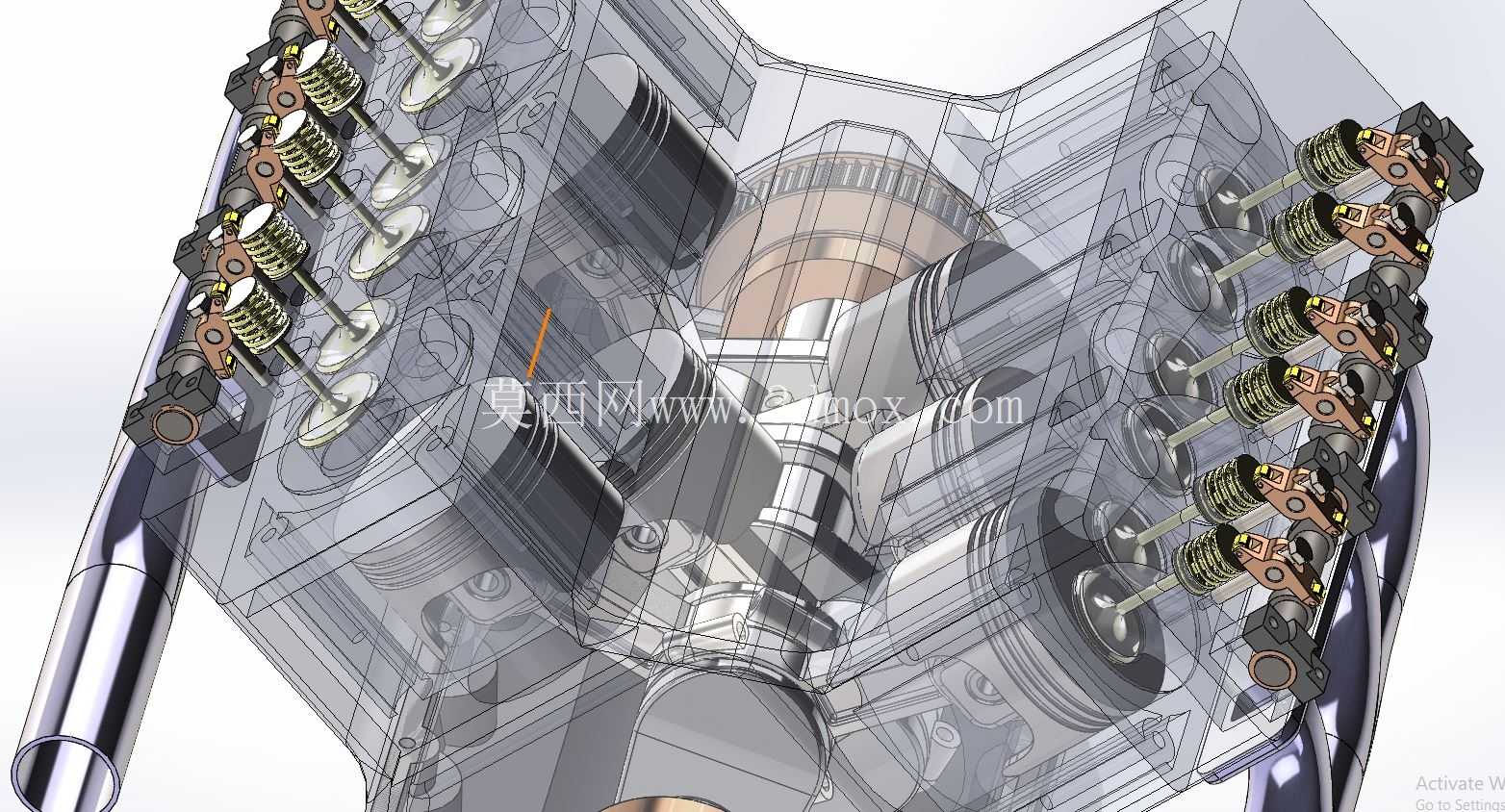

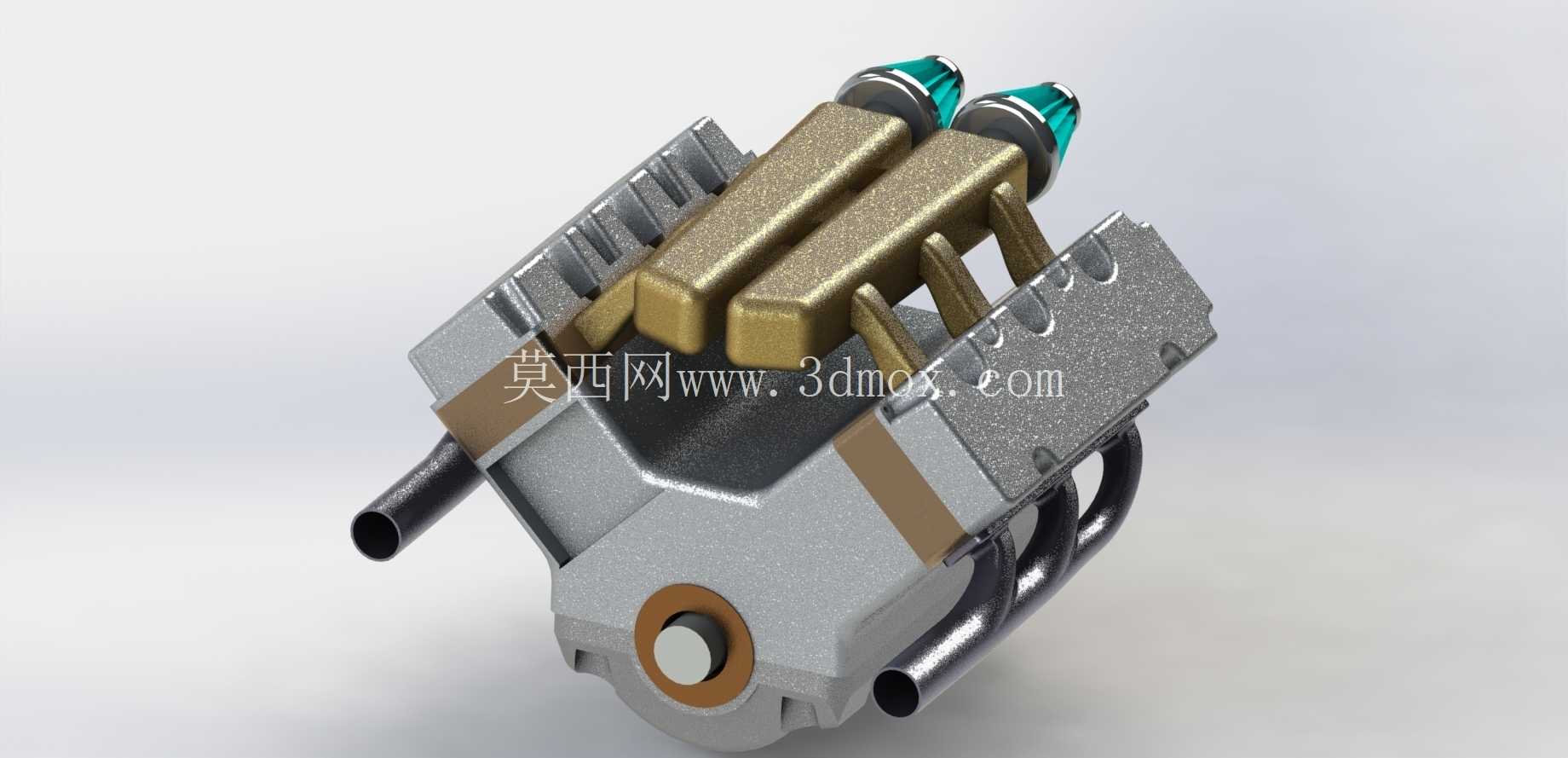

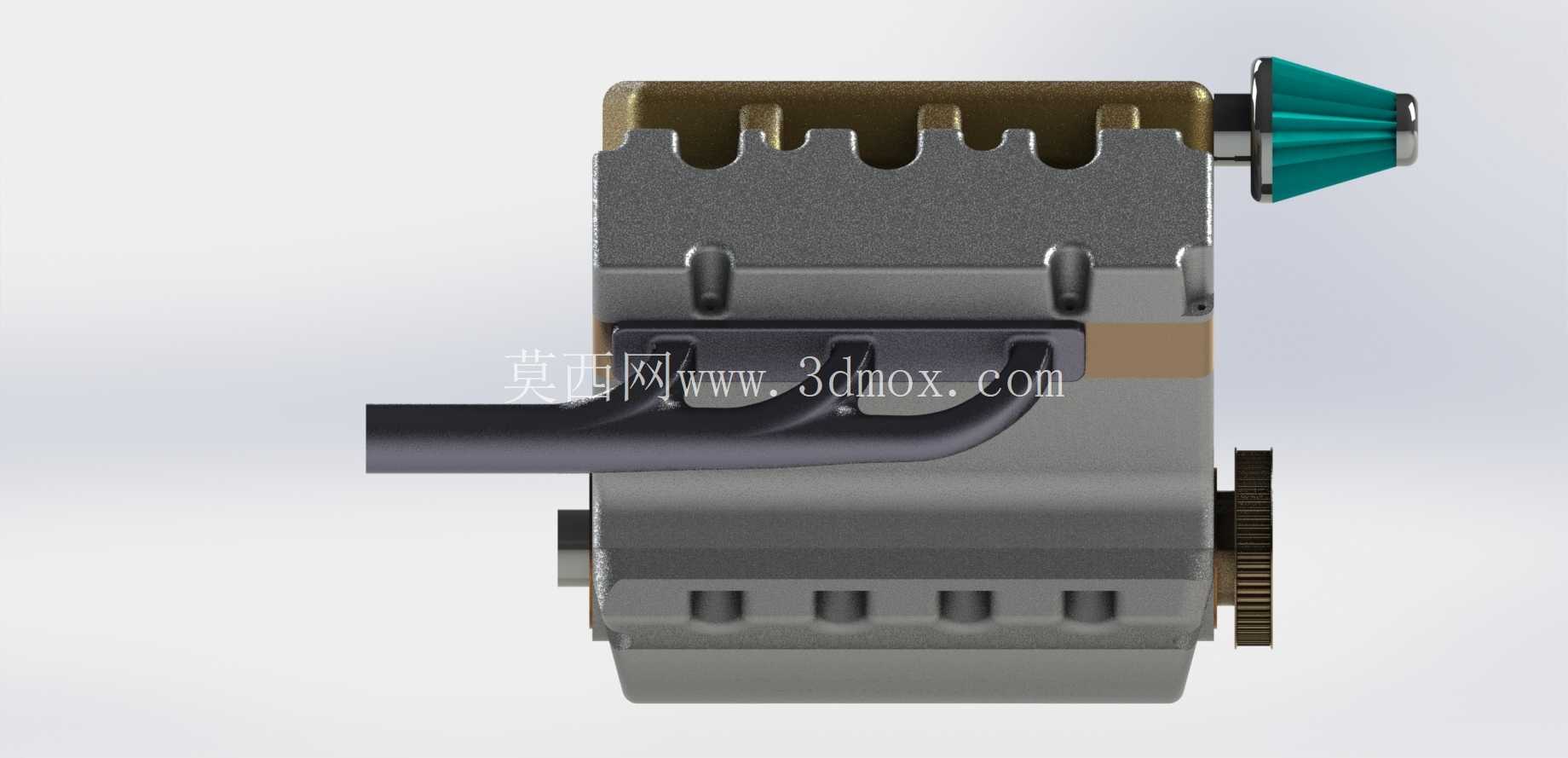

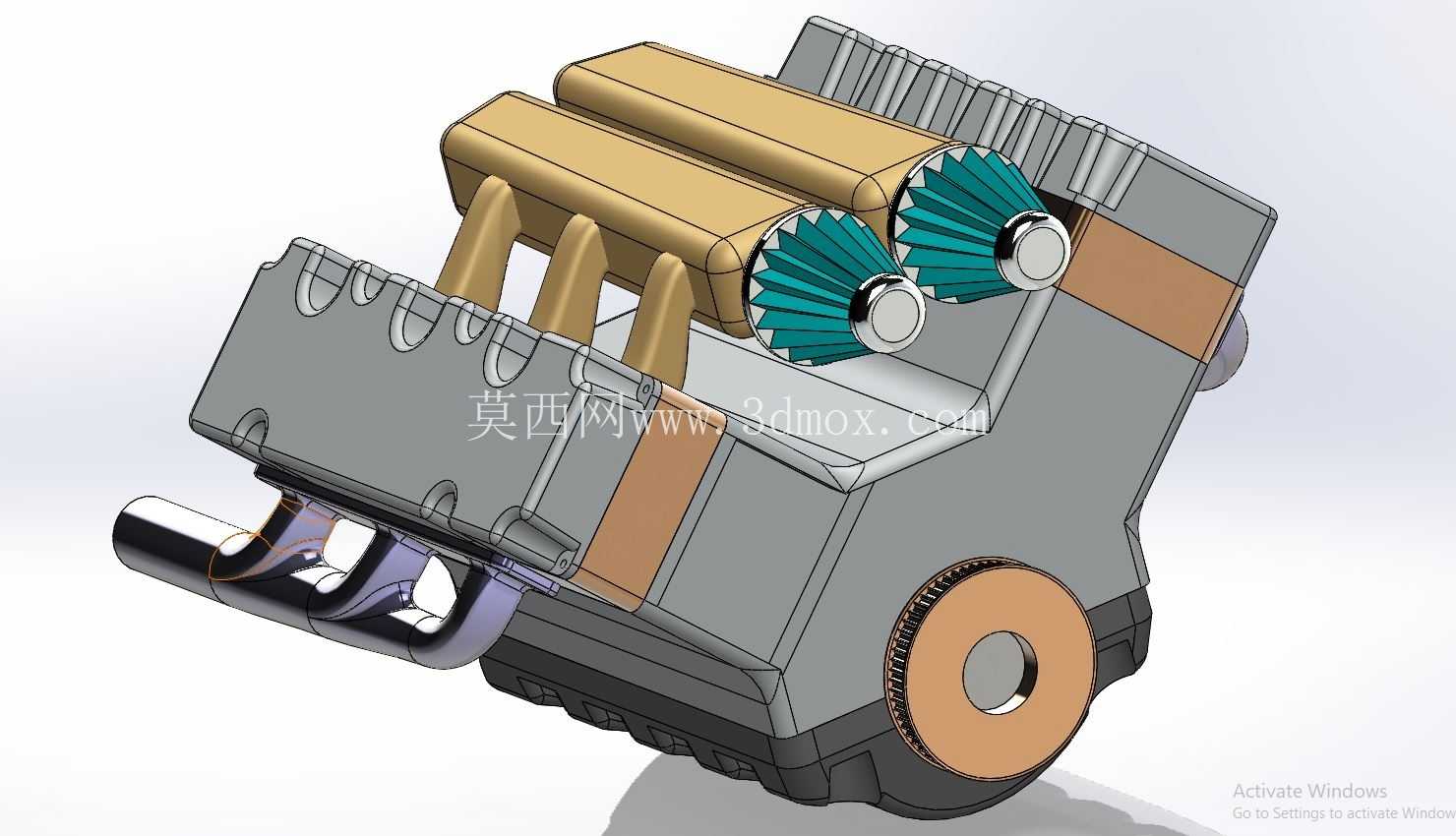

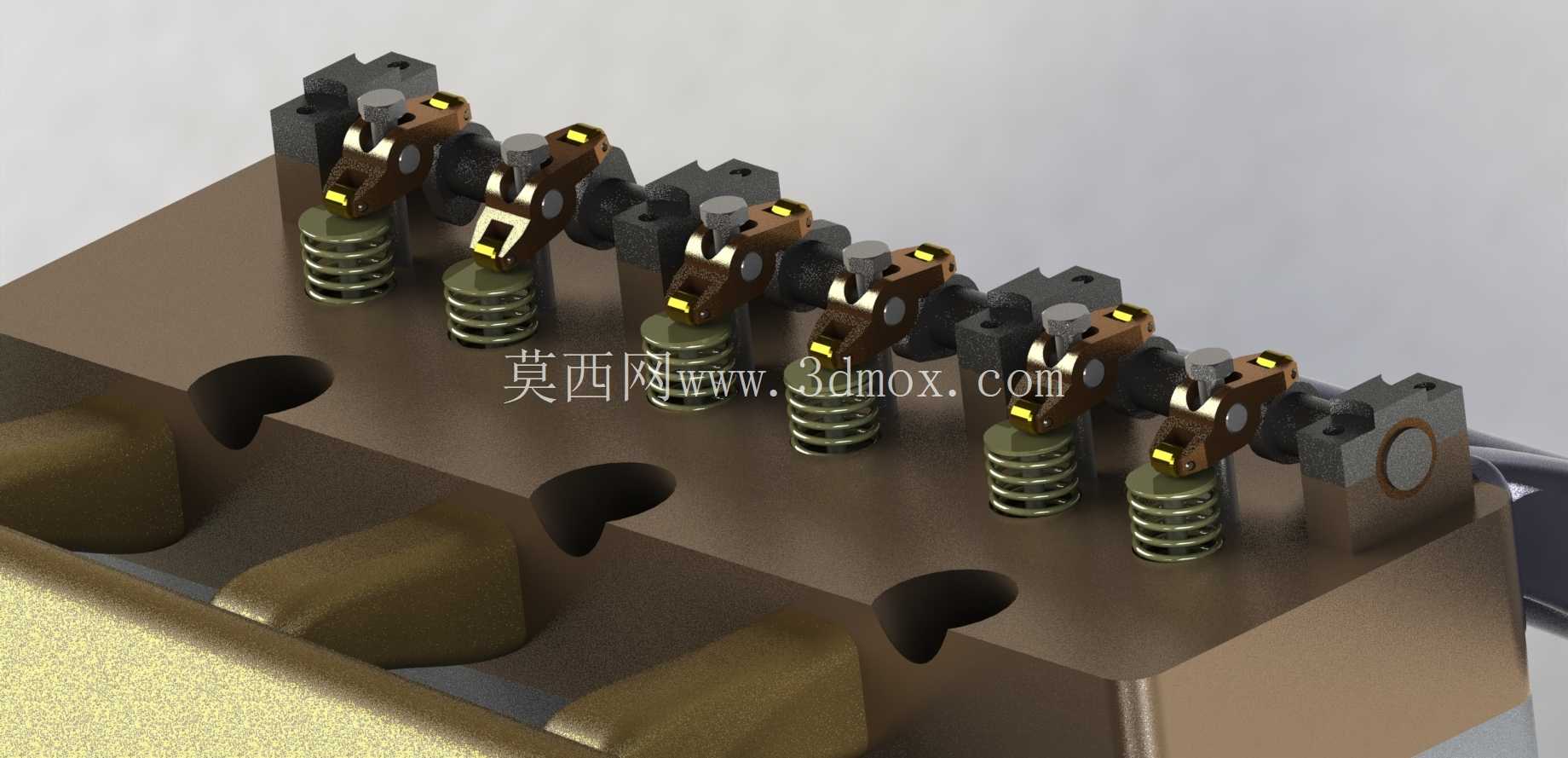

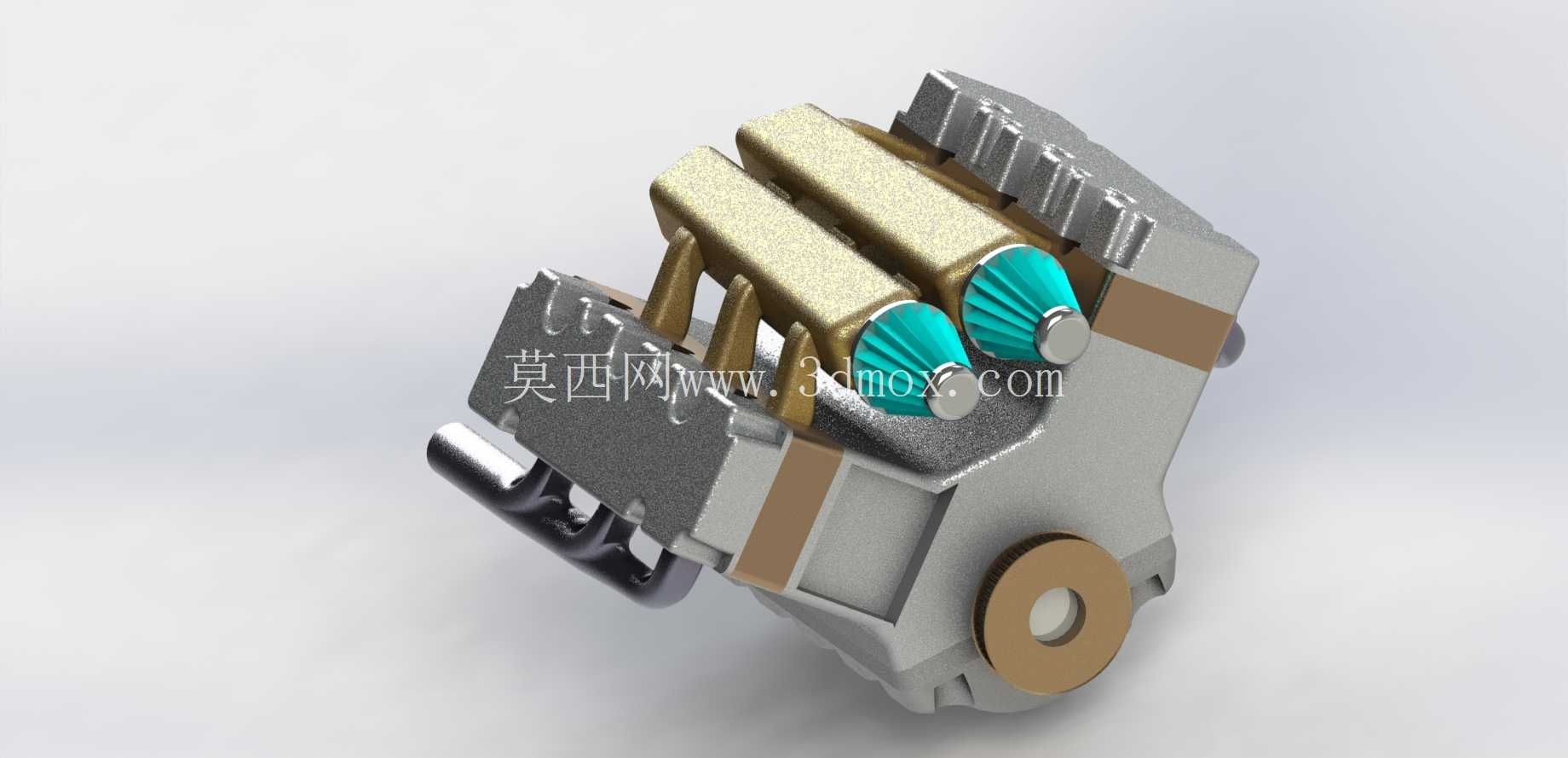

　　从功能特性来看，模型完整还原了曲柄连杆机构、配气传动端锥齿轮组、缸体冷却腔预留位、曲轴输出端法兰以及进气歧管的布局结构，两侧缸体呈固定夹角排布，每侧三个气缸的活塞通过连杆与同一根曲轴的曲柄销连接，锥齿轮组布置在缸体前端，用于驱动凸轮轴、机油泵以及附属轮系，曲轴输出端的带轮结构预留了皮带传动的安装空间，可对接发电机、空调压缩机、水泵等发动机附属部件。设计思路上，这套结构优先考虑了装车时的空间兼容性，缸体侧面的加强筋布局兼顾了结构刚性与轻量化需求，进气歧管的走向避开了动力舱内的散热模块安装位，油底壳的轮廓做了收窄处理，避免与副车架、转向拉杆产生运动干涉；锥齿轮传动的配气驱动结构相比正时皮带、链条传动，在高转速工况下的传动精度更高，适合高功率取向的V6机型调校，同时齿轮室的密封面做了平面度预留，能够适配不同厚度的密封垫片，满足量产装配的公差要求。

　　从安装边界来看，模型还原的缸体中心距、曲轴中心到缸盖顶面的高度、前端轮系的外伸尺寸都参考了量产民用V6机型的通用参数，动力输出法兰的螺栓孔位符合主流乘用车传动系统的对接标准，两侧缸盖的安装平面预留了气门室盖、凸轮轴位置传感器的安装位，缸体侧面的机油滤清器安装座、冷却管路接口位置都做了准确还原，在做整车动力舱匹配时，可直接导入整车装配环境，校核动力单元与悬置支架、冷却系统、进排气系统的间隙，避免实车装配时出现部件干涉。

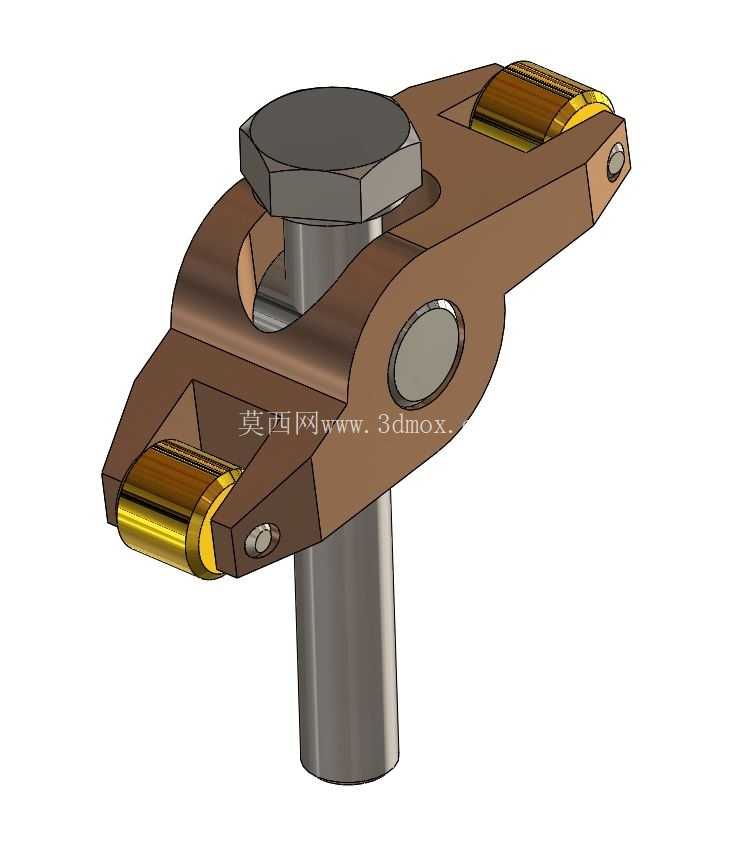

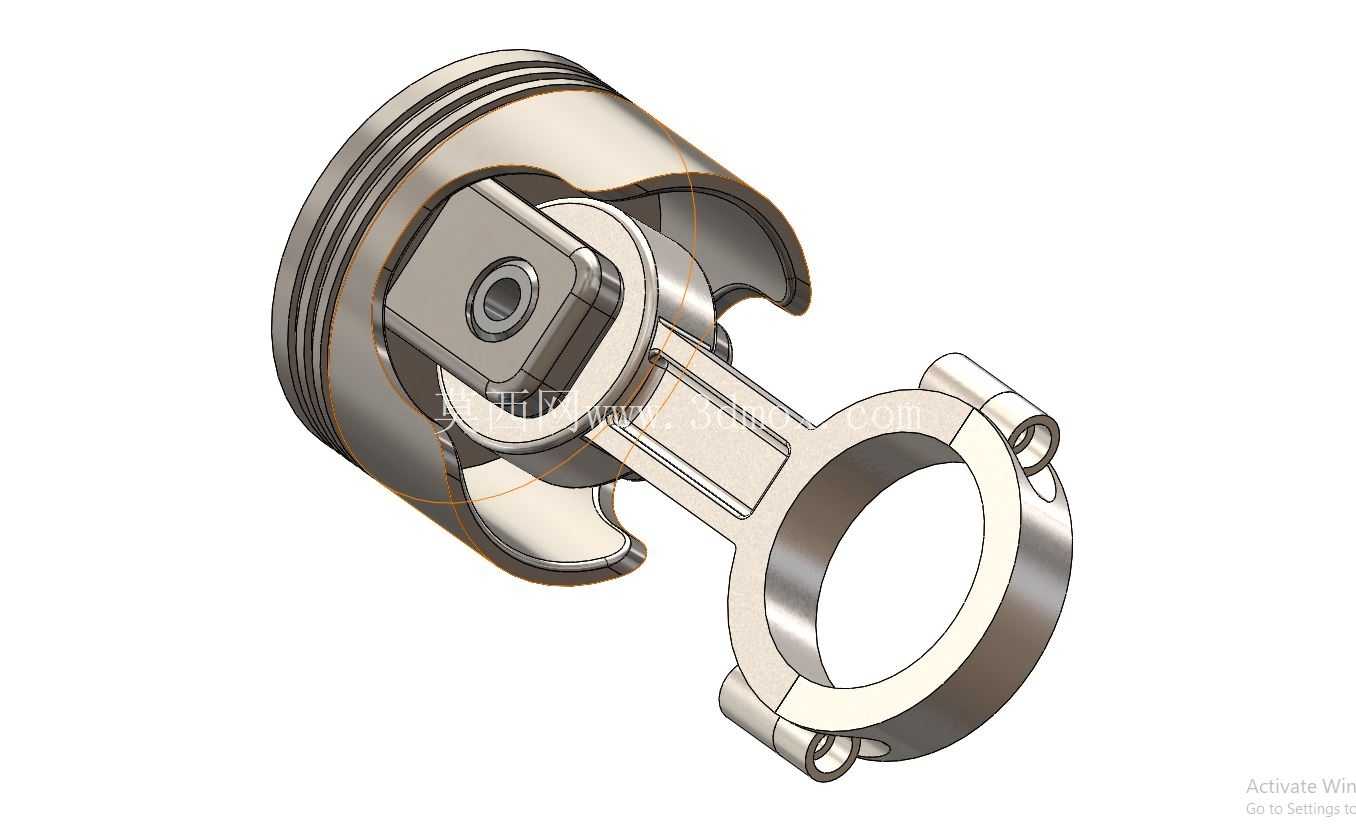

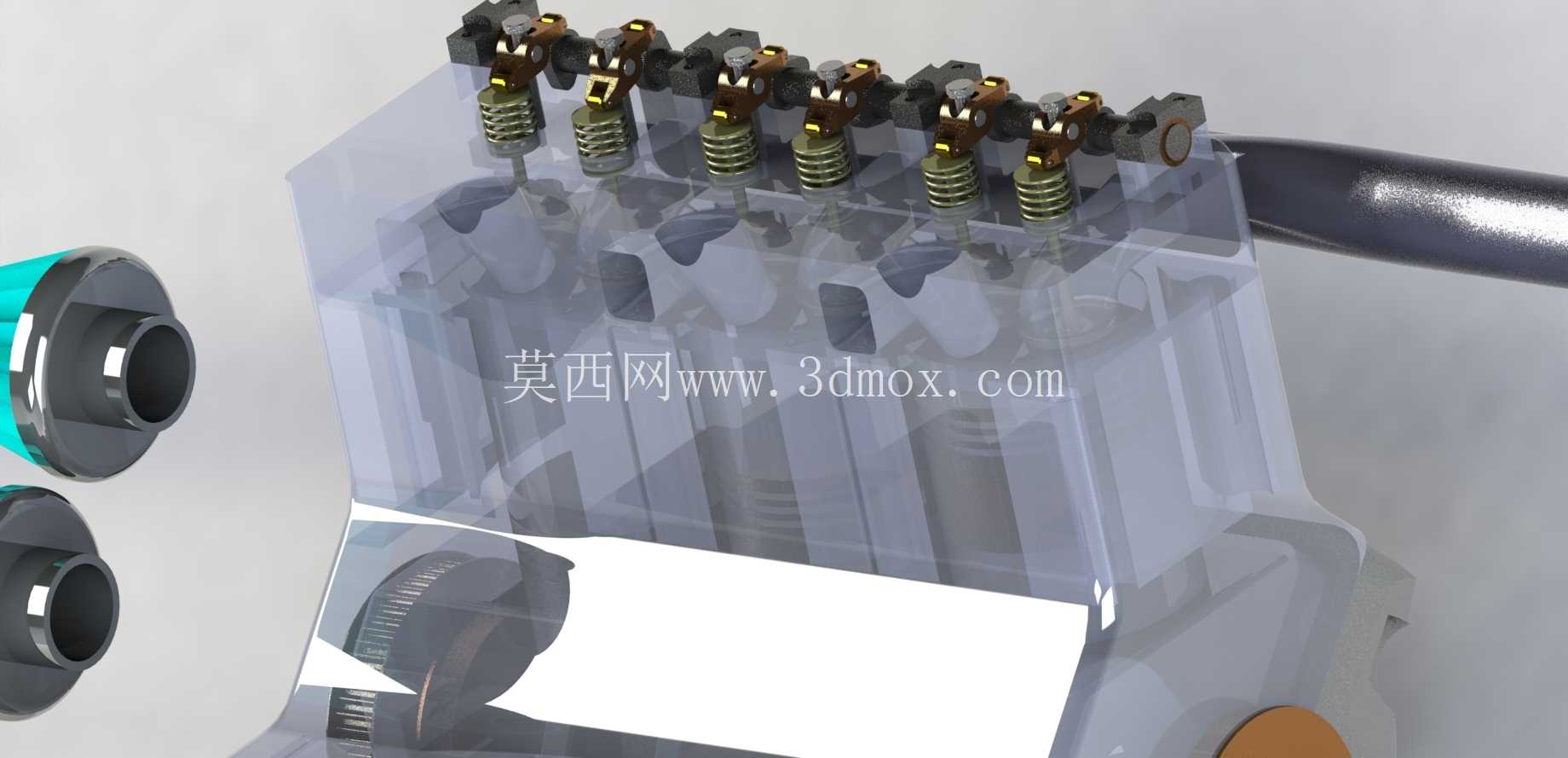

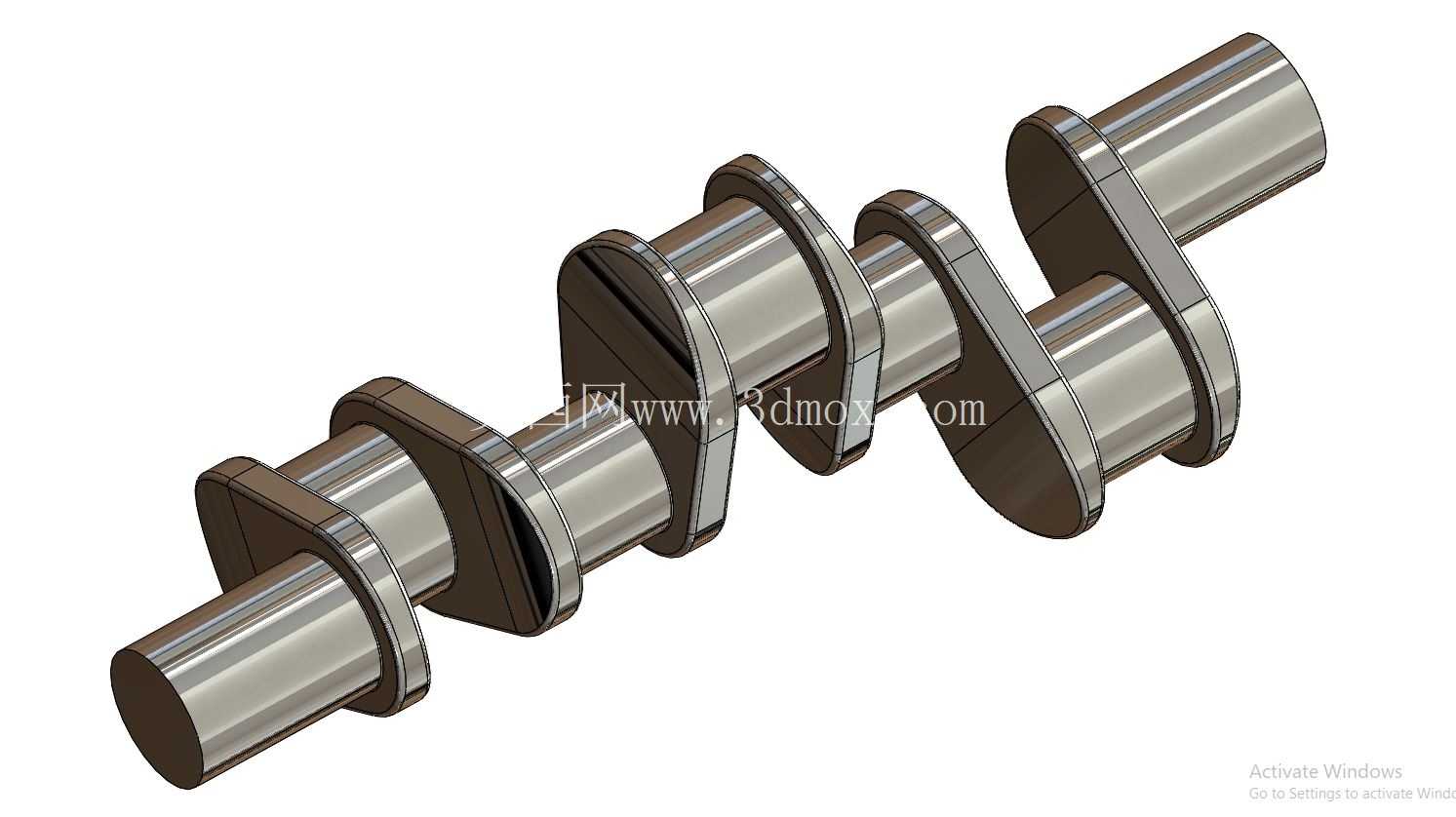

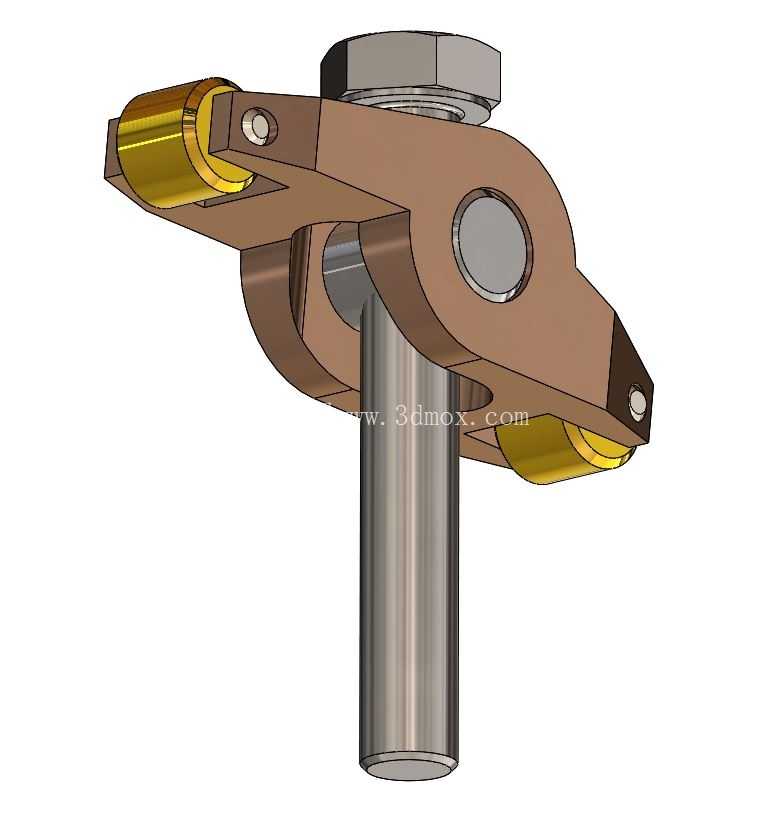

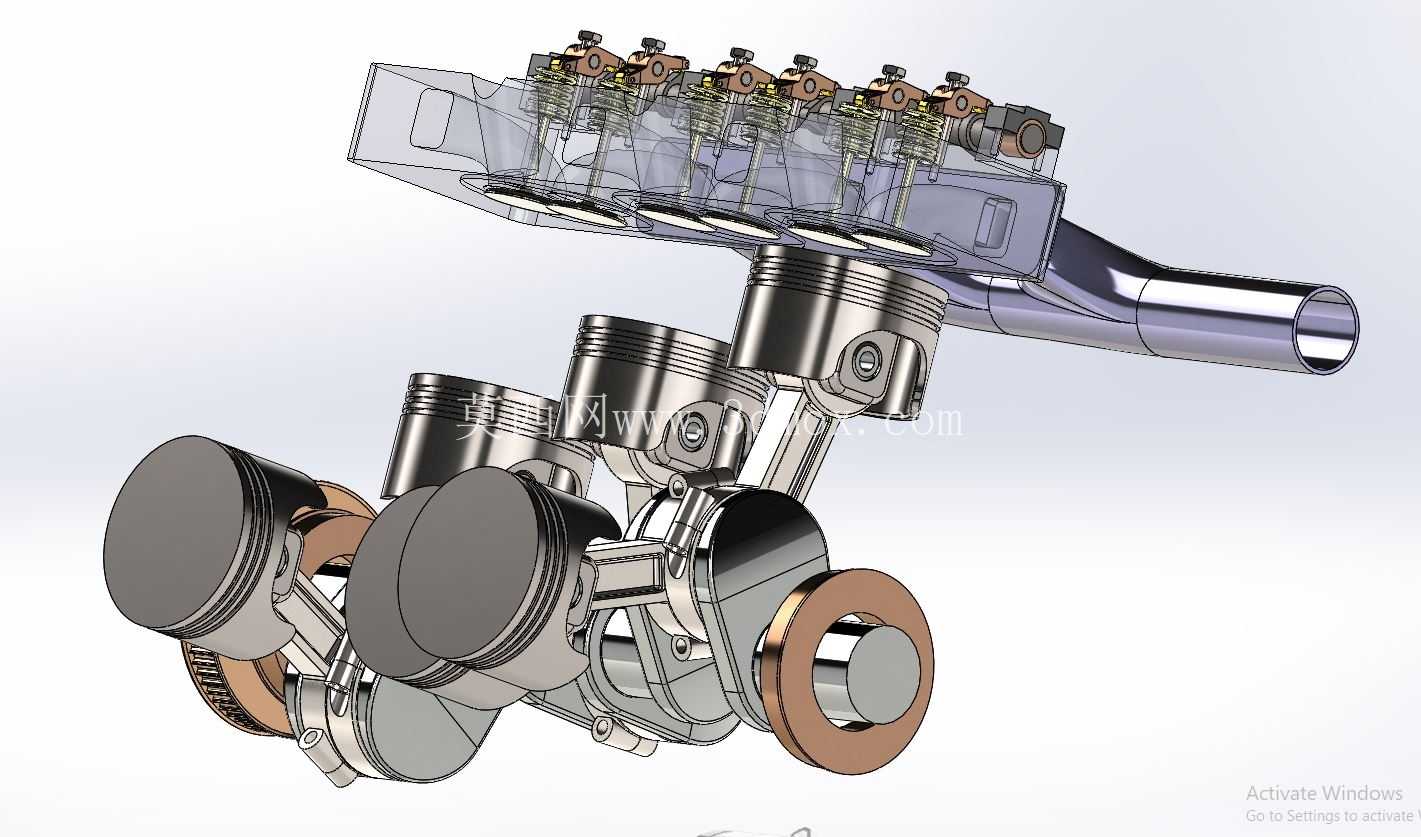

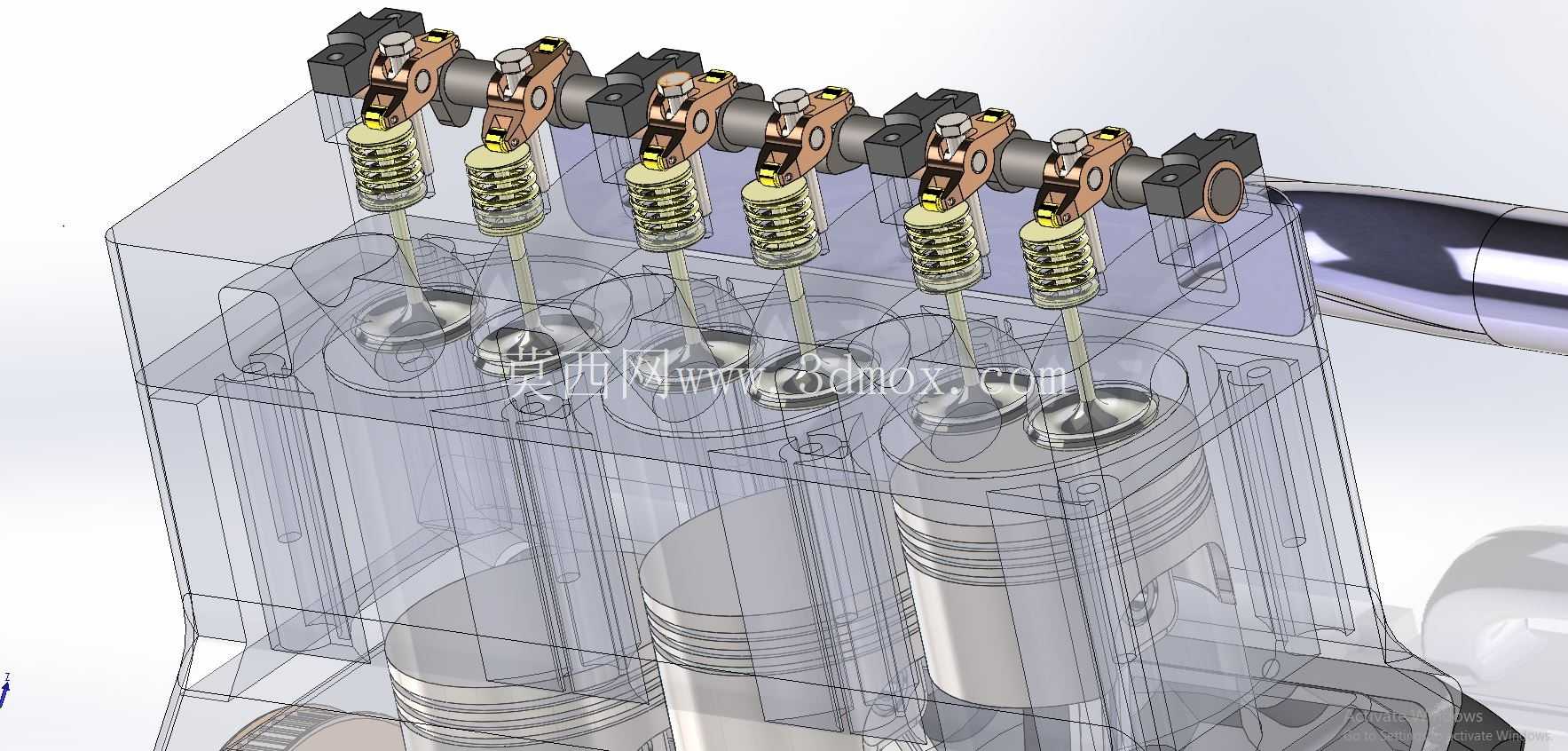

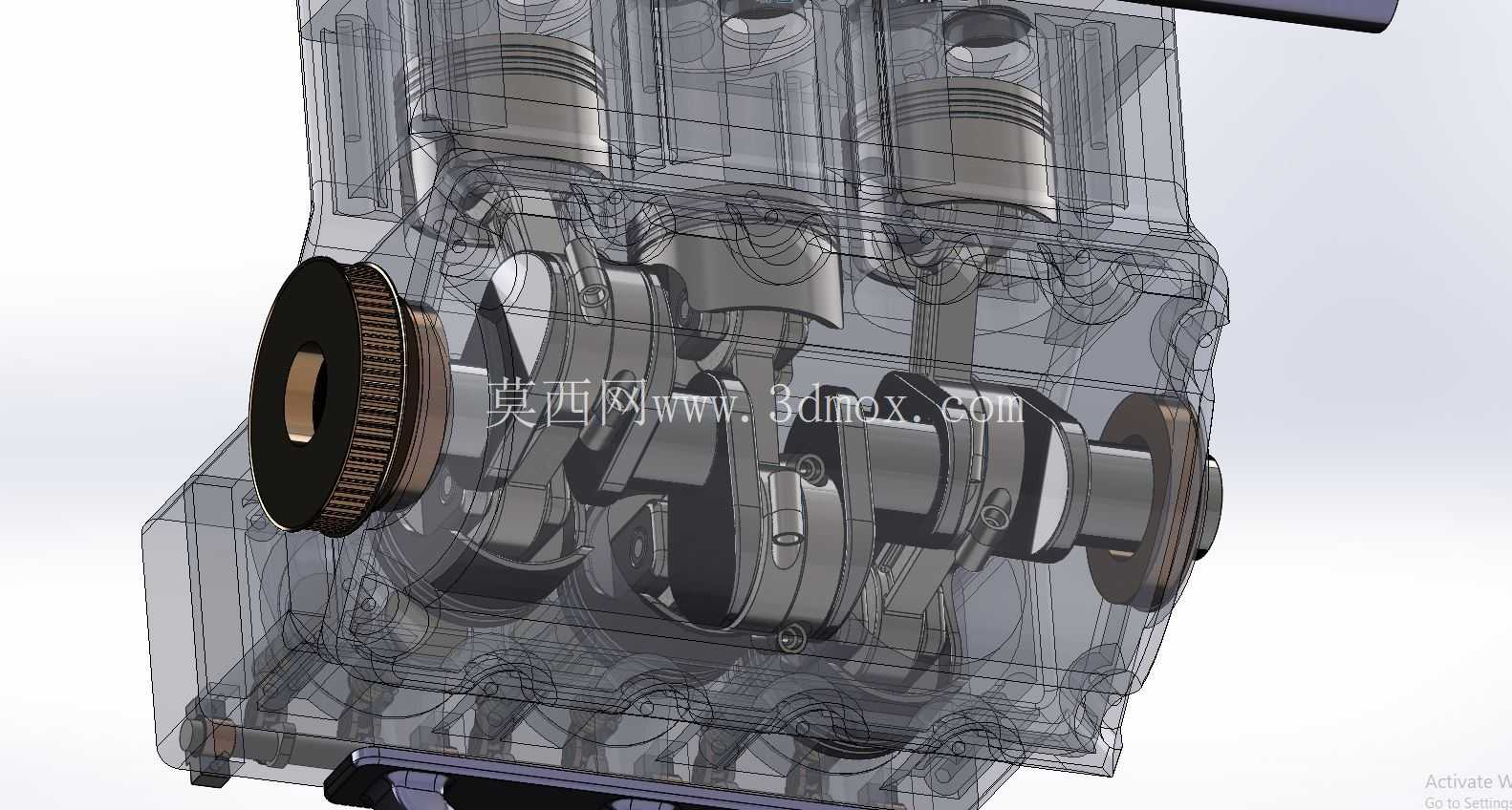

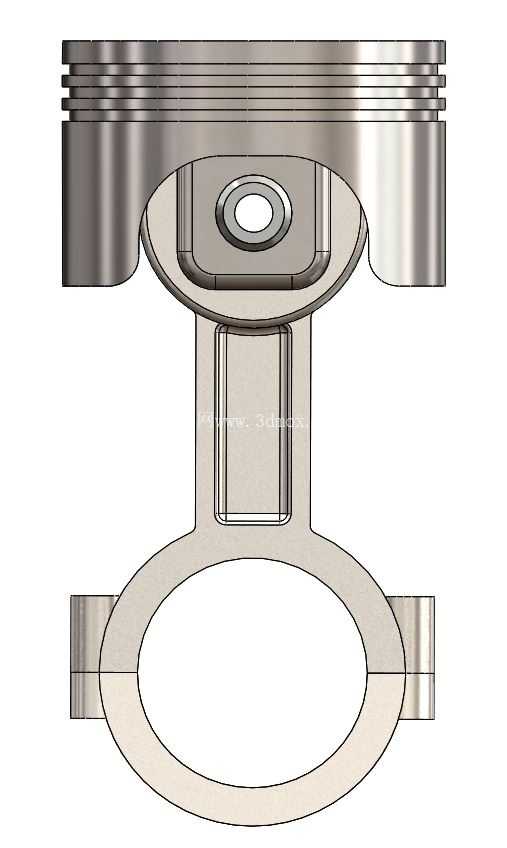

　　在结构细节上，活塞的裙部轮廓、连杆的大头剖分结构、曲轴的平衡块布局都做了等比例还原，锥齿轮的齿形参数符合机械设计标准，可直接用于运动仿真，模拟不同转速下活塞往复运动、曲轴旋转、齿轮啮合的动态过程，帮助设计人员验证曲柄连杆机构的运动行程是否存在卡滞，齿轮啮合的侧隙是否在合理区间；缸体外部的加强筋走向经过受力优化，能够承受爆发冲程下的缸内压力冲击，避免缸体变形导致的气缸密封失效问题。对于三维建模从业者而言，这套结构可作为V型内燃机建模的参考基准，理解多缸机的部件排布逻辑、装配约束关系，在做同类动力产品设计时，可参考其空间布局思路，在有限的动力舱尺寸内平衡动力输出、结构刚性、附属部件安装的多重需求；对于整车选型人员而言，可通过模型直观判断该类动力单元的尺寸边界是否适配目标车型的舱体空间，提前预判悬置点布置、管路走向的设计难点，减少实车验证阶段的改模成本。
