500mil中心距全行程弹簧测试探针结构

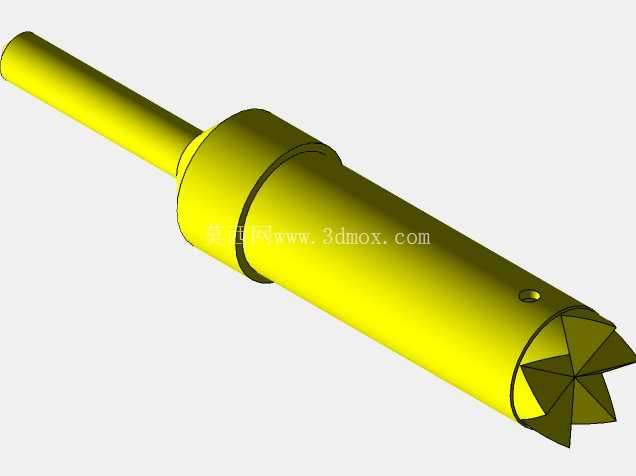

　　在PCB板级电路测试、半导体封装后道检测、消费电子主板功能验证场景中，弹簧探针是实现测试信号与被测电路可靠导通的核心接触部件，这类探针的接触稳定性、行程冗余量、安装适配性直接决定了测试治具的重复定位精度与使用寿命。本次设计的探针针对500mil中心距的测试插座做适配优化，探针本体采用三段式同轴结构设计，尾部为细长导向杆段，中间为等直径筒体段，头部为多瓣梅花形接触尖端，整体做镀金黄处理以降低接触电阻、提升耐磨性能。

　　从实际使用逻辑来看，探针装配时筒体部分完全插入对应规格的测试插座内，筒体顶部与插座上端面保持齐平，仅柱塞延伸部分从插座端面探出，这种装配方式可以最大限度避免探针在频繁压合过程中出现径向偏摆，保证每一次压合时探针尖端都能精准对准被测PCB板上的测试焊盘，不会出现偏位扎偏焊盘、刮伤阻焊层的问题。探针的额定行程匹配0.035英寸全行程弹簧参数，内部弹簧采用等节距密绕设计，在全行程压缩范围内可以提供稳定的接触压力，既不会因为压力过小导致接触电阻波动出现测试误判，也不会因为压力过大扎伤焊盘表面的镀层，针对不同的测试场景需求，同系列探针可以更换不同形式的针尖结构，比如尖针适配小尺寸测试点，爪形头适配焊盘表面有轻微氧化的场景，圆头适配需要大电流导通的测试工位。

　　设计过程中首先要确认安装边界，探针筒体的外径与插座的安装孔采用间隙配合，单边间隙控制在0.02mm以内，既保证探针可以顺畅装入插座不会卡滞，又能限制探针的径向晃动量，尾部导向杆的直径略小于筒体直径，在探针压缩过程中导向杆沿插座内部的导向孔滑动，避免弹簧出现侧弯失效。头部的多瓣接触结构采用一体车削成型后做收口处理，瓣片之间留有均匀的变形间隙，当探针压合接触焊盘时，瓣片会产生微小的弹性变形，增大与焊盘的接触面积，同时可以刺破焊盘表面轻微的氧化层，保证信号导通的稳定性。

　　在治具整体排布时，500mil的中心距刚好匹配常规双列直插封装器件的引脚间距，也适配多数通用PCB测试点的排布密度，不需要额外调整治具的孔位间距，可以直接替换同规格的传统探针，降低治具改造成本。实际应用中这类探针除了常规的PCB在线测试，还可以用于电池模组的电压采集接触端、柔性电路的导通测试工位、连接器模组的插拔寿命测试接触端，在频繁往复压合的工况下，探针内部的弹簧经过预压处理，初始预压力设置为额定压力的30%，避免探针在自由状态下出现柱塞晃动，同时可以抵消一部分装配公差带来的行程偏差。需要注意的是，探针装配后探出插座端面的高度需要保持一致，高度差控制在0.05mm以内，否则压合时会出现部分探针接触压力不足、部分探针过压的问题，长期使用会导致弹簧提前疲劳失效。筒体表面的镀层厚度控制在0.003mm左右，既保证导电性能，又不会因为镀层过厚导致探针与安装孔配合过紧出现卡针问题，头部接触瓣片的边缘做微小倒钝处理，避免压合时刮下焊盘表面的锡屑堆积在瓣片缝隙中，造成接触不良。
